Campagnolo Catalog No. 14 of about 1958 — The Record Road and Track Groups, the Record Crank Sets and the Gran Sport and Sport Groups

— Page 1 (front cover) —
Catalogo N. 14

LA MIGLIORE PRODUZIONE MONDIALE!

CAMPAGNOLO

[The front cover of Campagnolo Catalogo N. 14: a black and white photograph of a large professional road race peloton strung out along a curving road beside a river, with the title and the CAMPAGNOLO name printed in yellow. A band of rainbow stripes in blue, red, black, yellow and green runs along the bottom edge.]

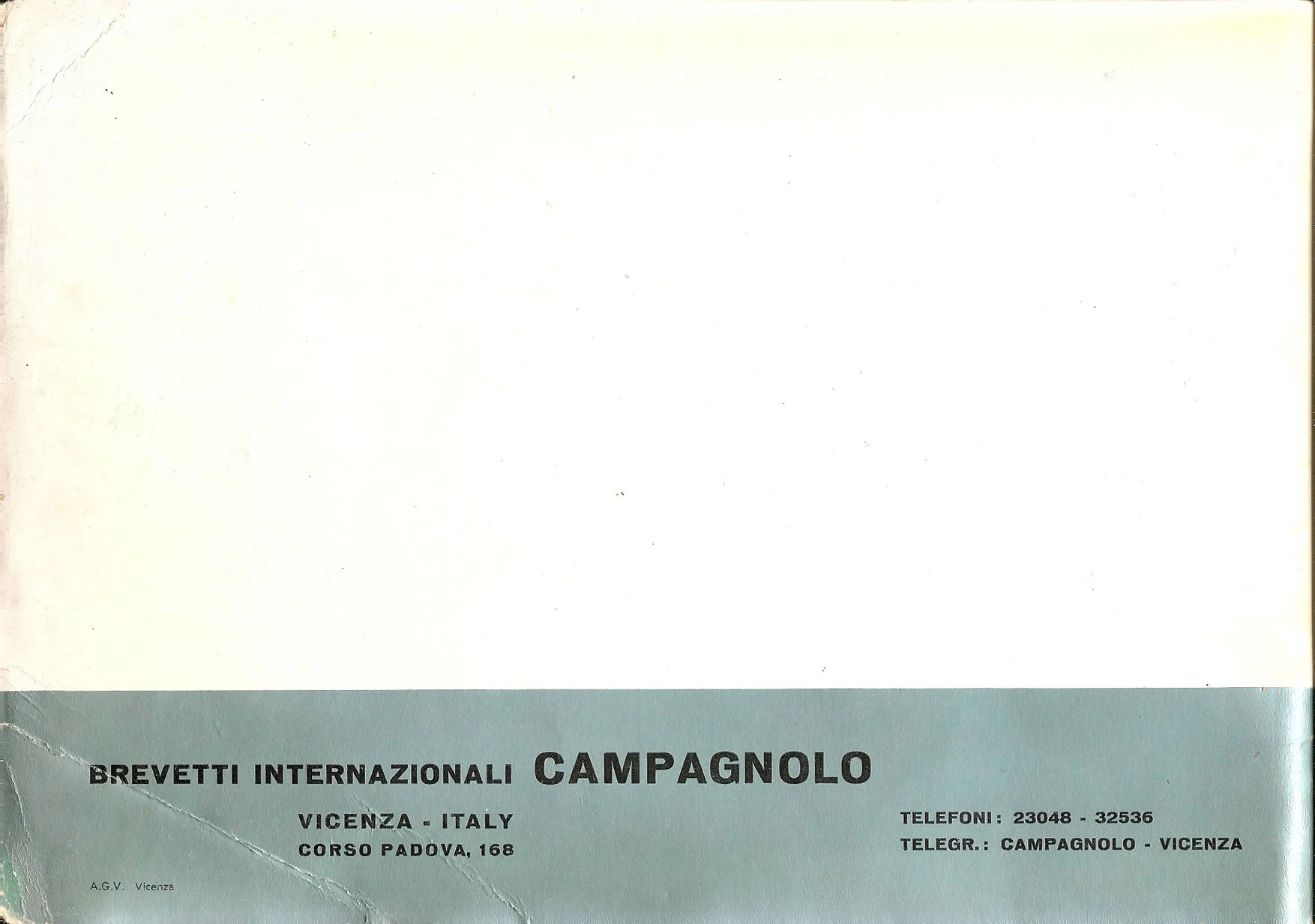

— Page 2 —
BREVETTI INTERNAZIONALI CAMPAGNOLO

VICENZA – ITALY
CORSO PADOVA, 168

TELEFONI: 23048 – 32536
TELEGR.: CAMPAGNOLO – VICENZA

A.G.V. Vicenza

[A cover page, blank white above a pale blue-green band printed with the name, address, telephone numbers and telegraph address of Brevetti Internazionali Campagnolo of Vicenza and the printer’s line of A.G.V. Vicenza. The paper is creased at the left edge.]

— Page 3 —
Tutti i prodotti originali CAMPAGNOLO sono distinti da uno di questi marchi

che assicurano

PERFETTO FUNZIONAMENTO – LUNGA DURATA – ASSOLUTA GARANZIA

[The five Campagnolo trademarks printed in blue-green: the winged wheel with the word CAMPAGNOLO, the script Campagnolo wordmark over a radiant globe, a four-pointed diamond star with CAMPAGNOLO, a letter C over a globe in a circle, and a letter C in a lozenge. The heading states that every original Campagnolo product carries one of these marks.]

— Page 4 —

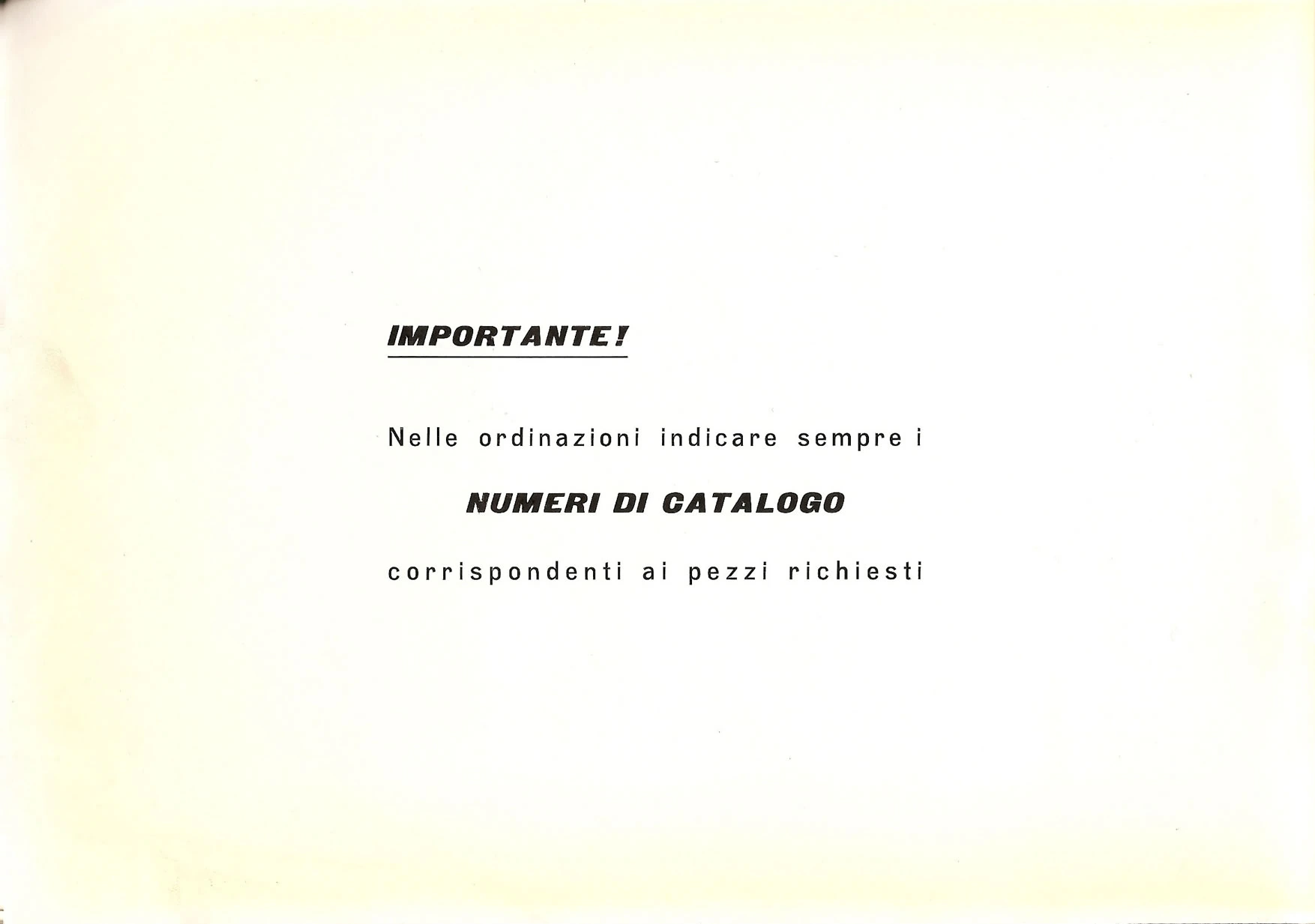

IMPORTANTE!

Nelle ordinazioni indicare sempre i NUMERI DI CATALOGO corrispondenti ai pezzi richiesti

[A text page headed IMPORTANTE! asking that orders always quote the catalog numbers of the parts required.]

— Page 5 —

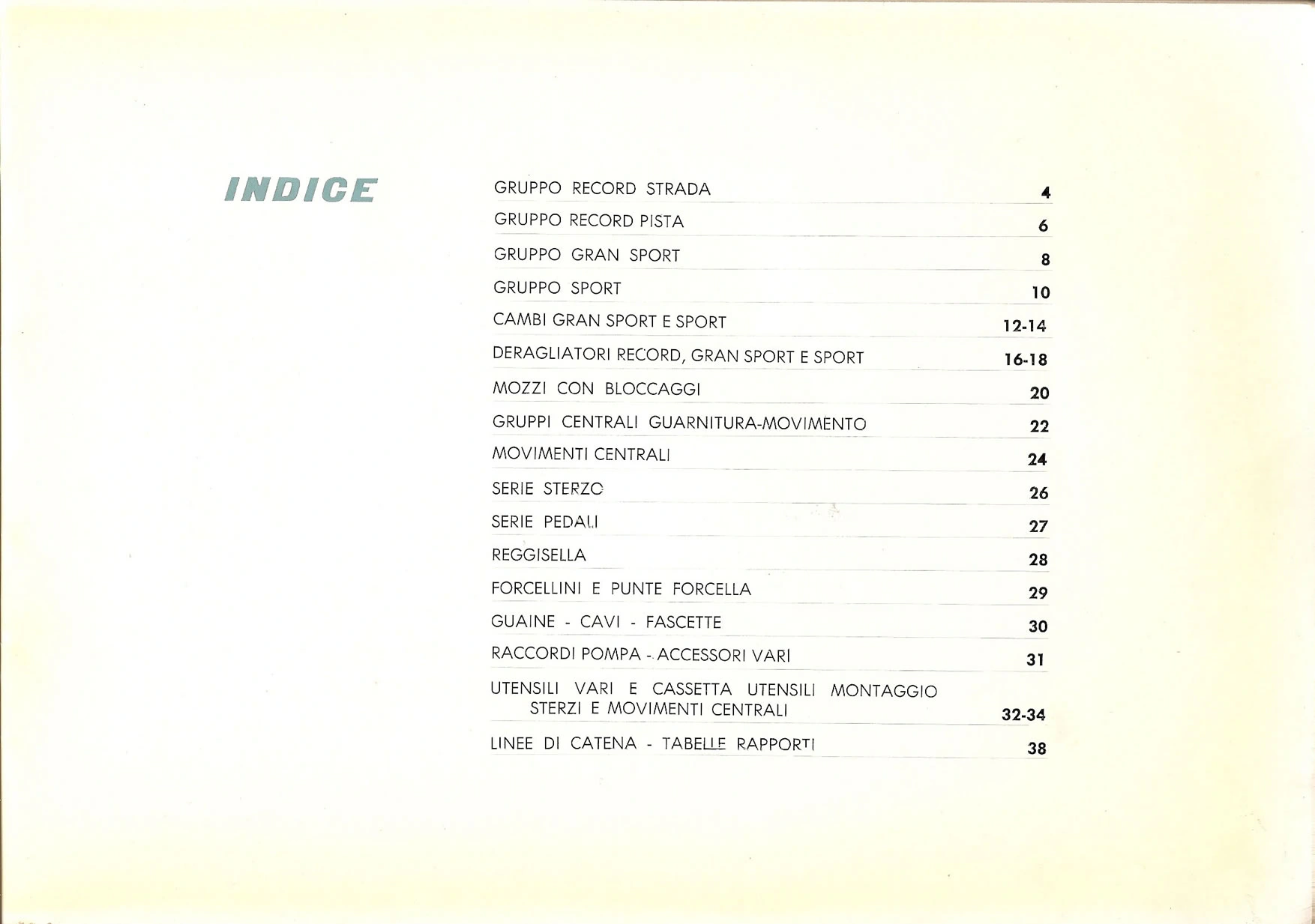

INDICE

GRUPPO RECORD STRADA | 4
GRUPPO RECORD PISTA | 6
GRUPPO GRAN SPORT | 8
GRUPPO SPORT | 10
CAMBI GRAN SPORT E SPORT | 12-14

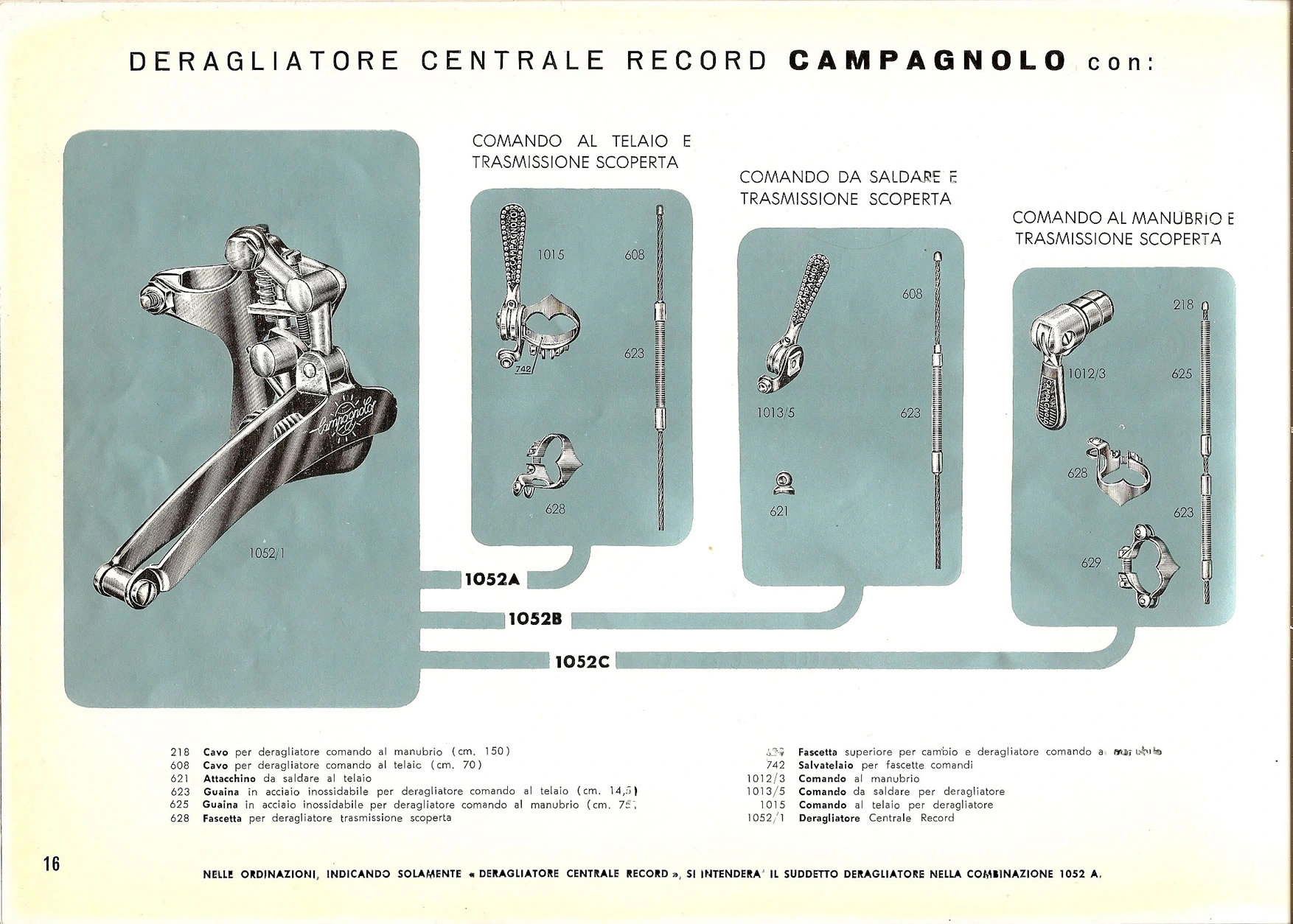

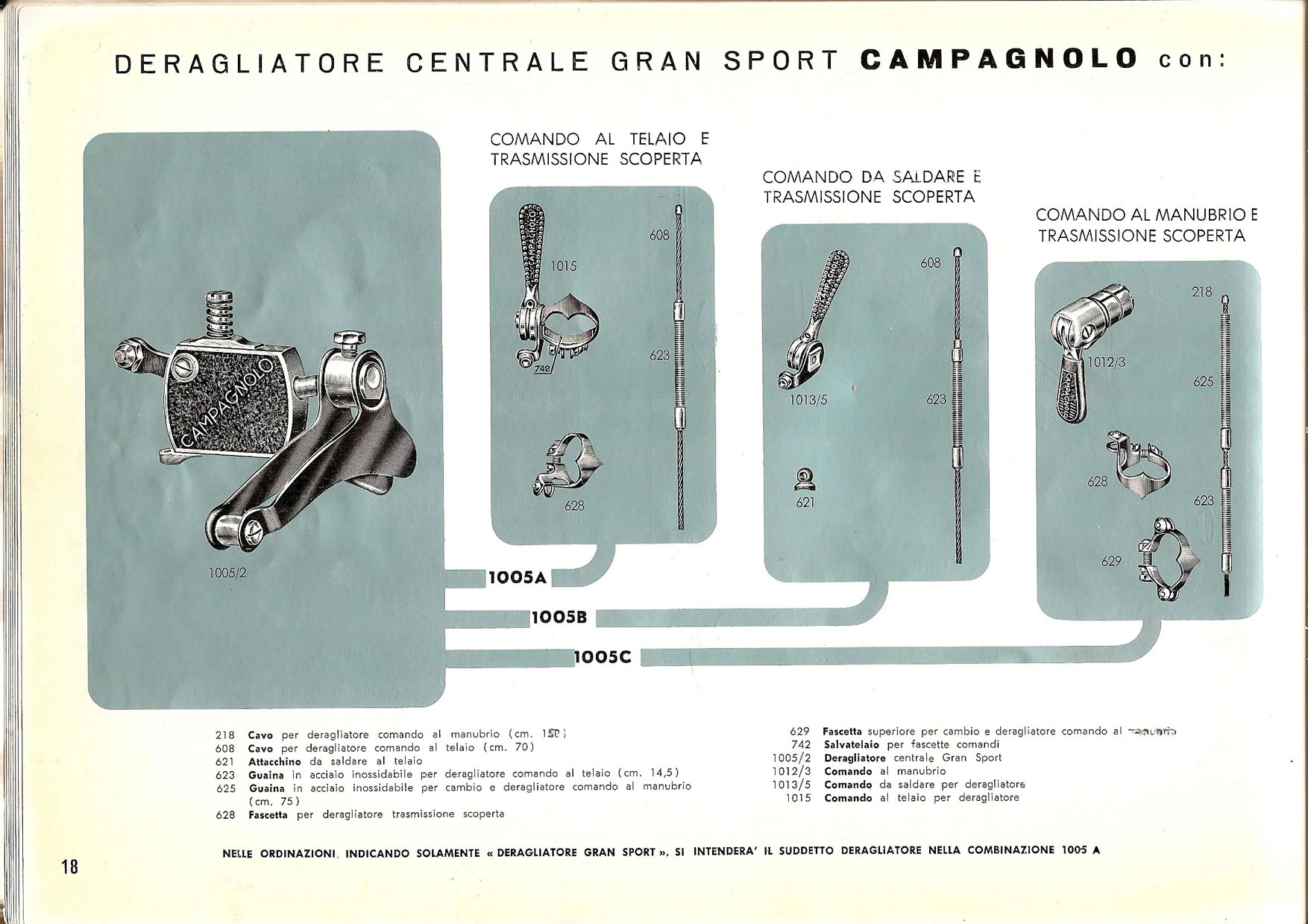

DERAGLIATORI RECORD, GRAN SPORT E SPORT | 16-18

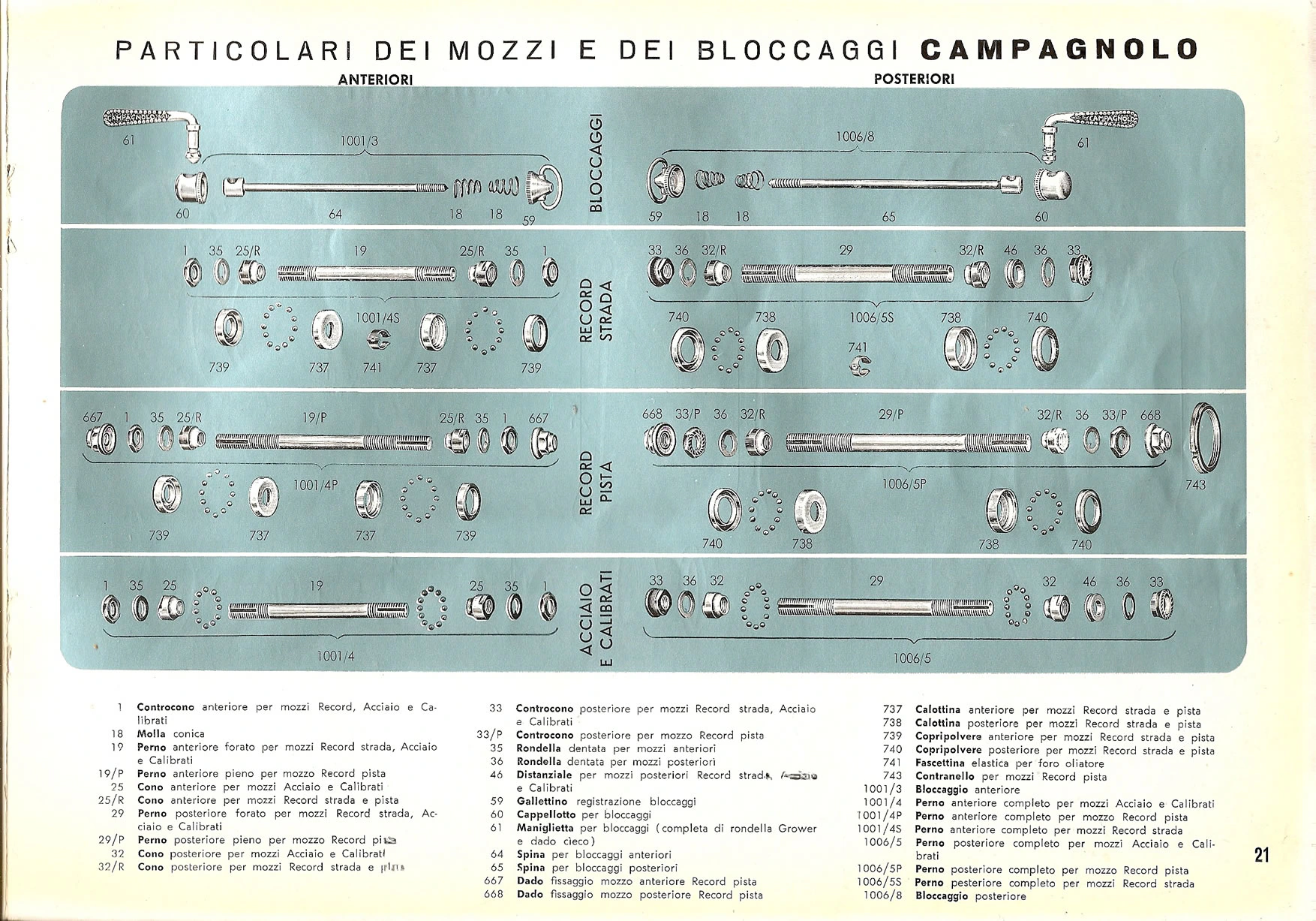

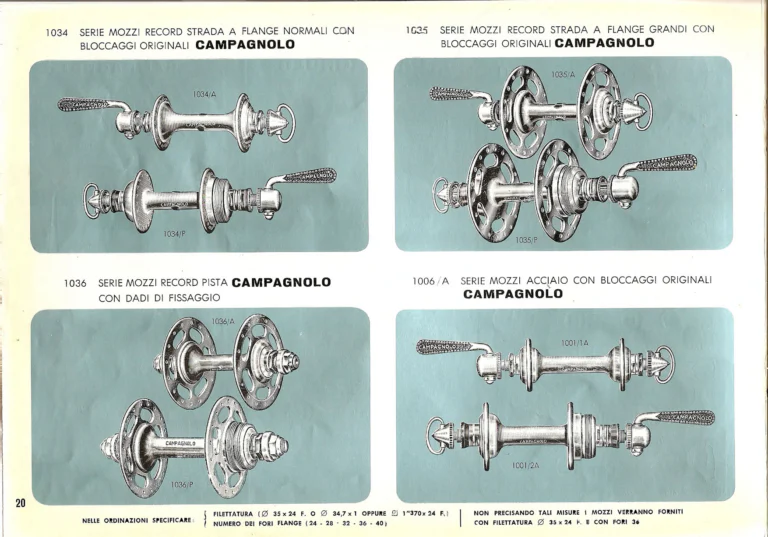

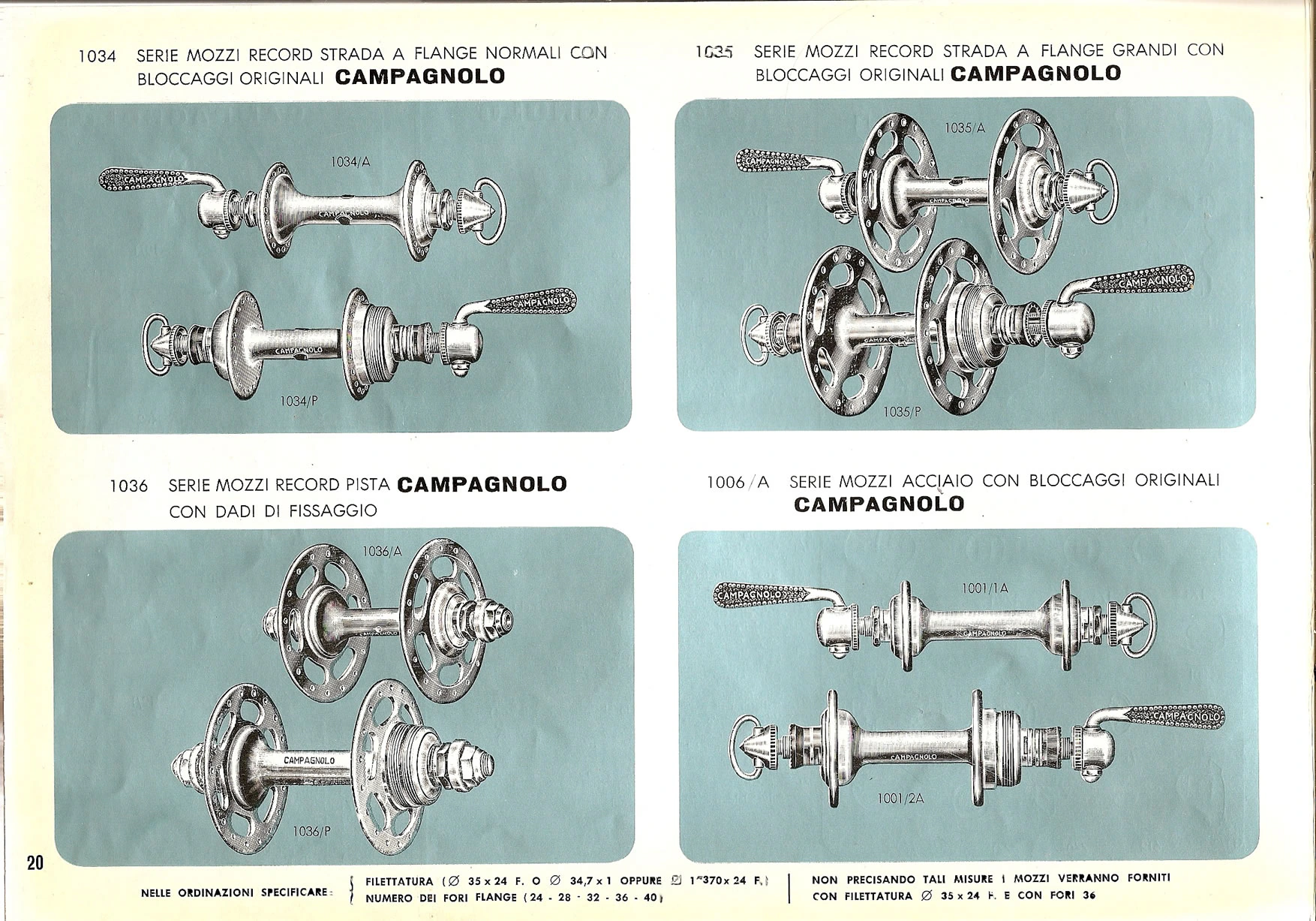

MOZZI CON BLOCCAGGI | 20

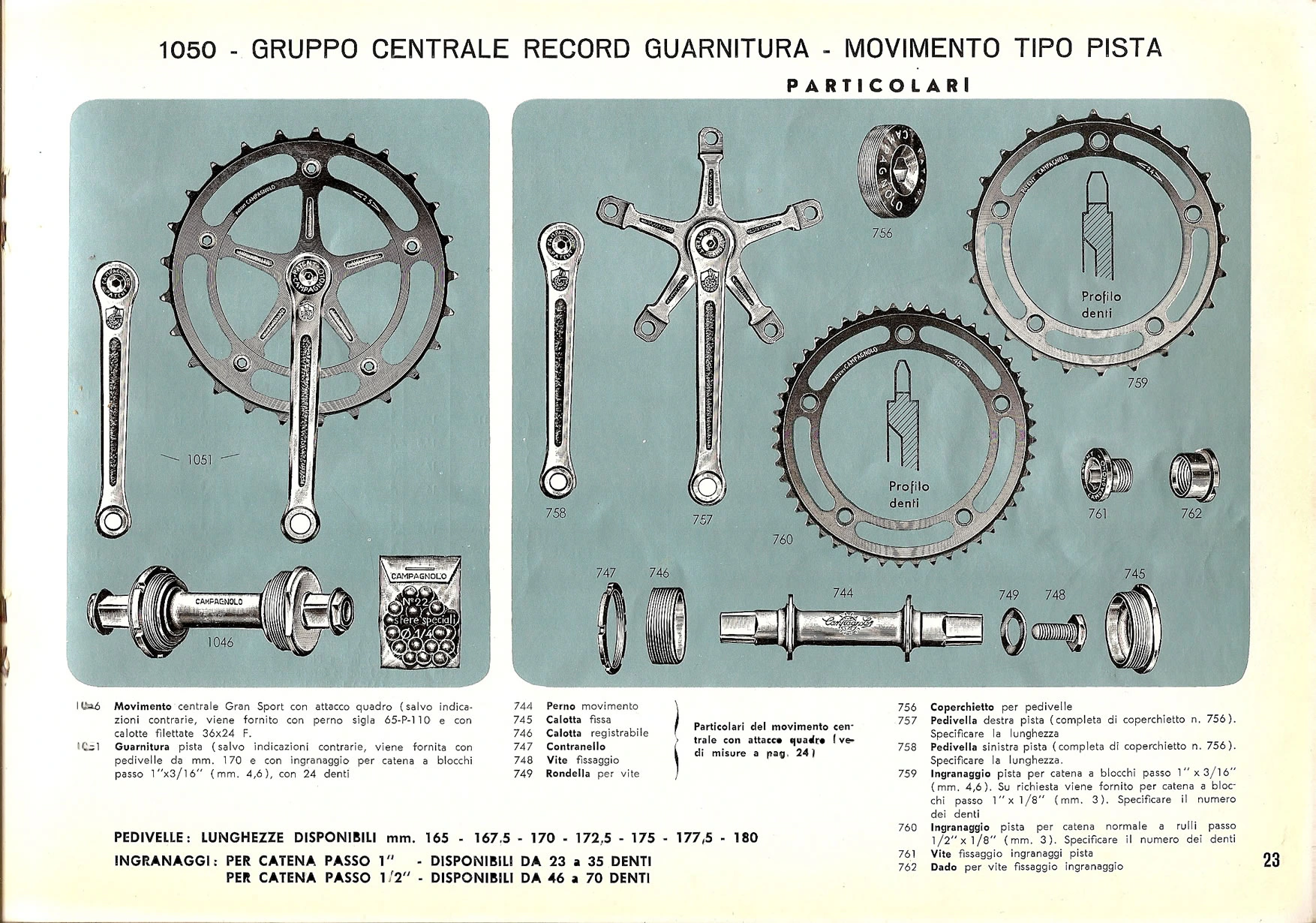

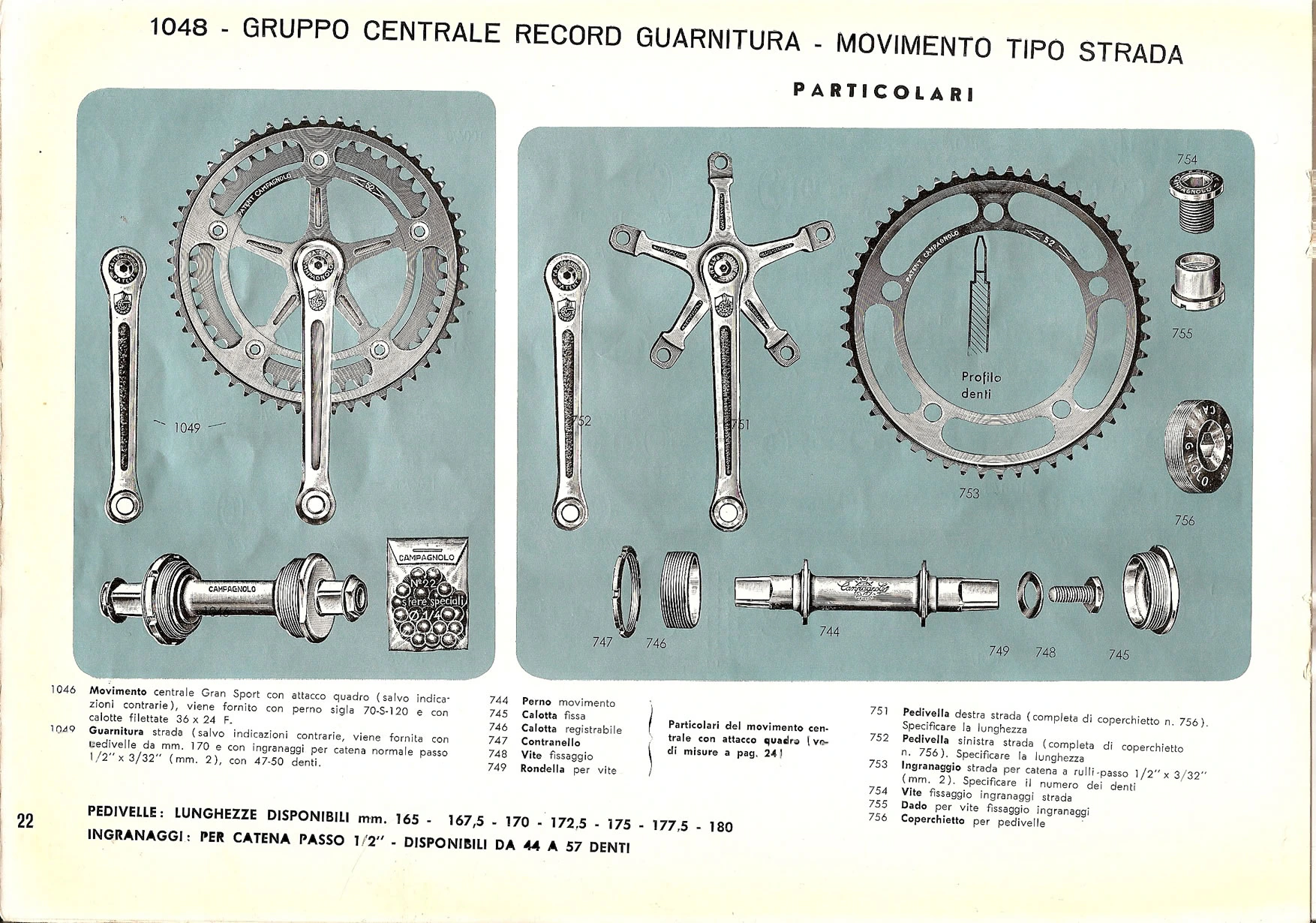

GRUPPI CENTRALI GUARNITURA-MOVIMENTO | 22
MOVIMENTI CENTRALI | 24

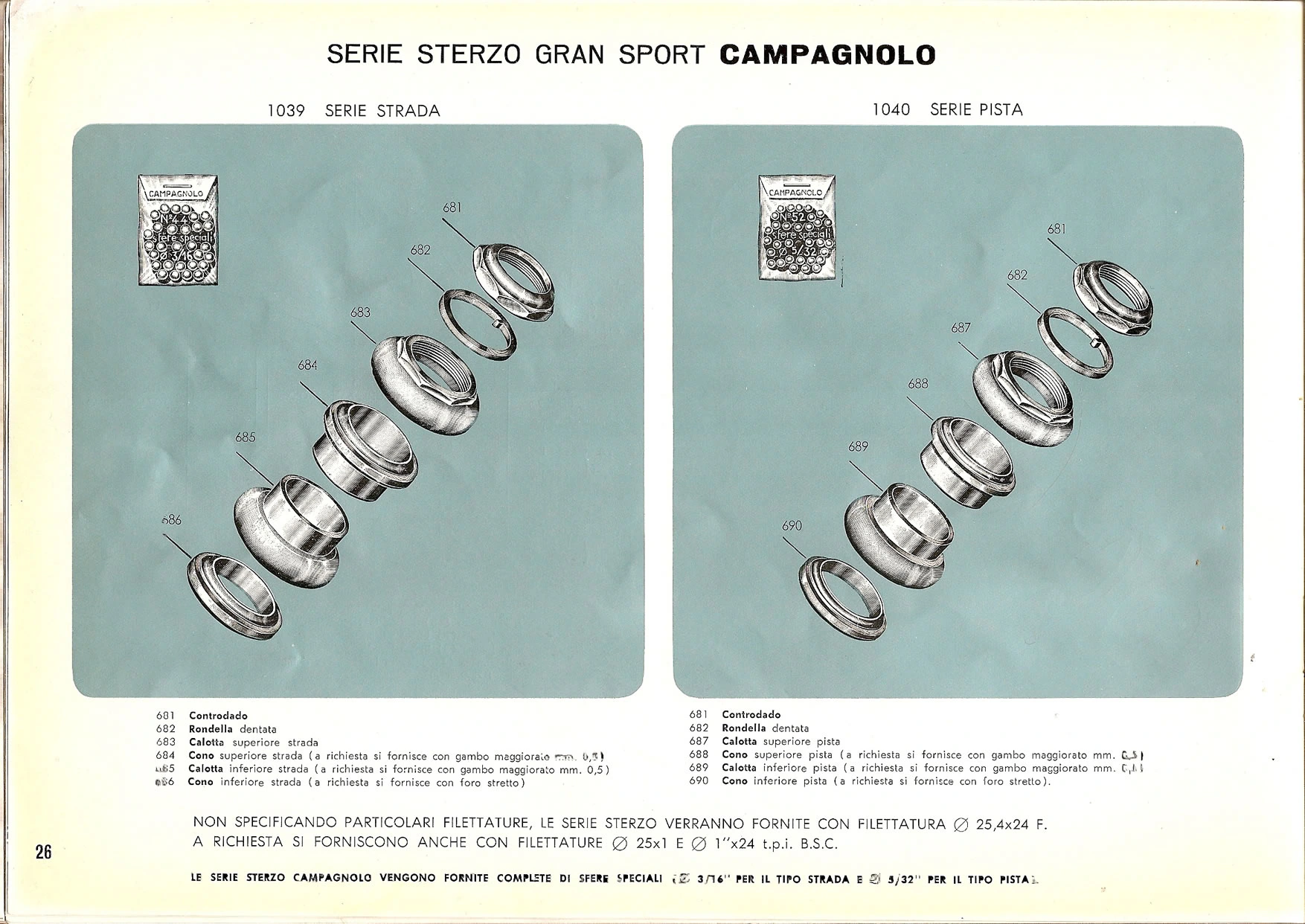

SERIE STERZO | 26

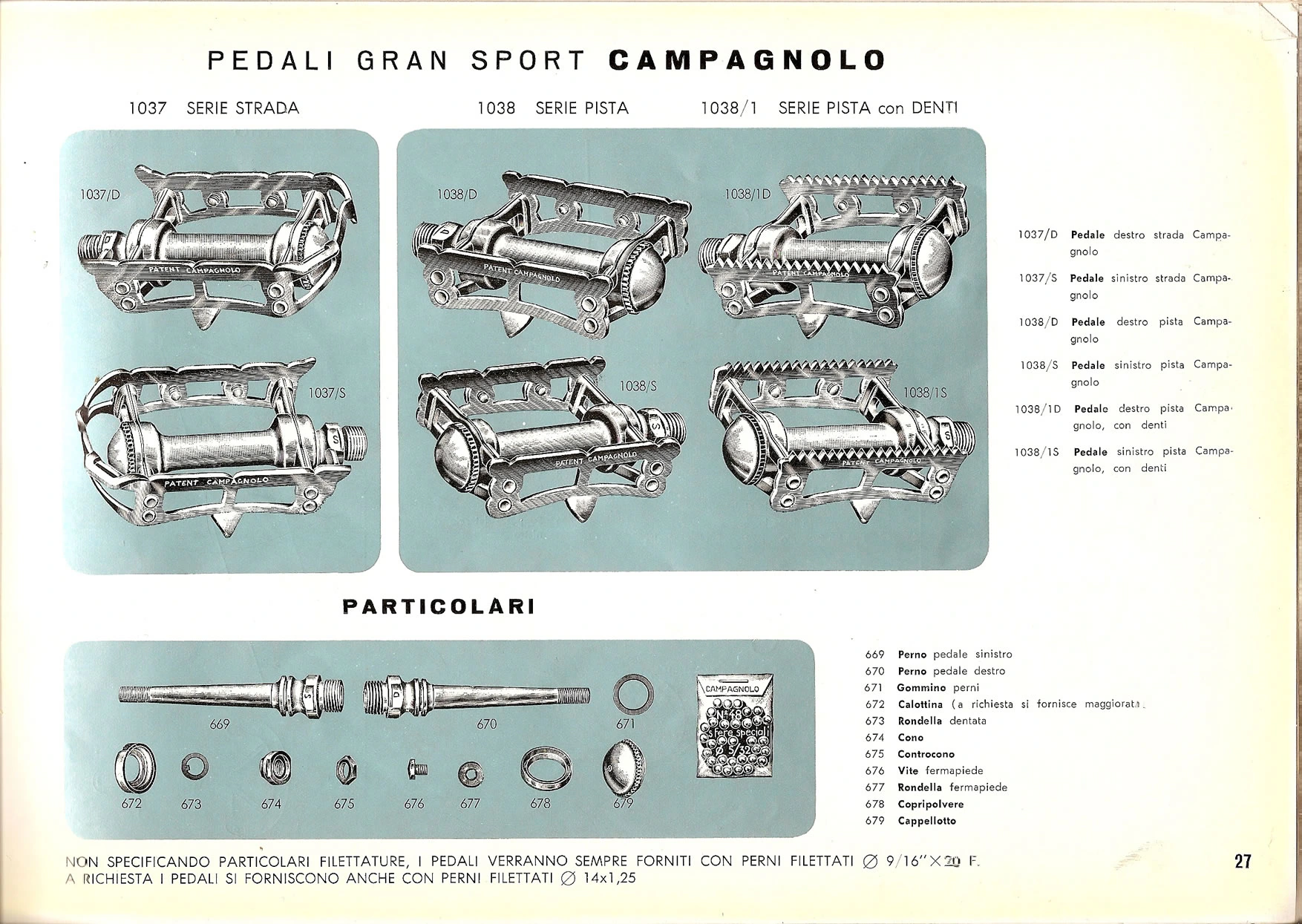

SERIE PEDALI | 27
REGGISELLA | 28

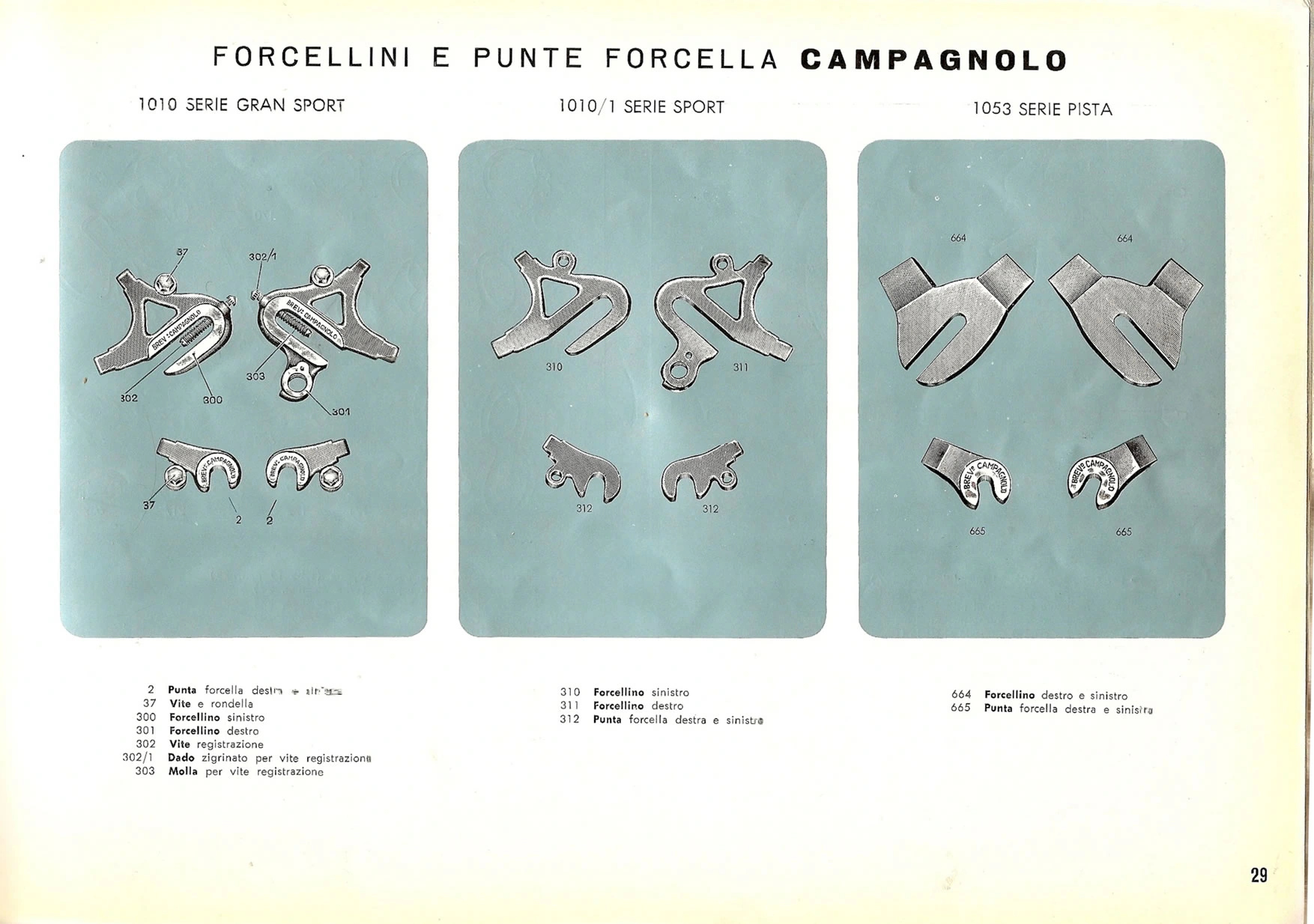

FORCELLINI E PUNTE FORCELLA | 29
GUAINE – CAVI – FASCETTE | 30

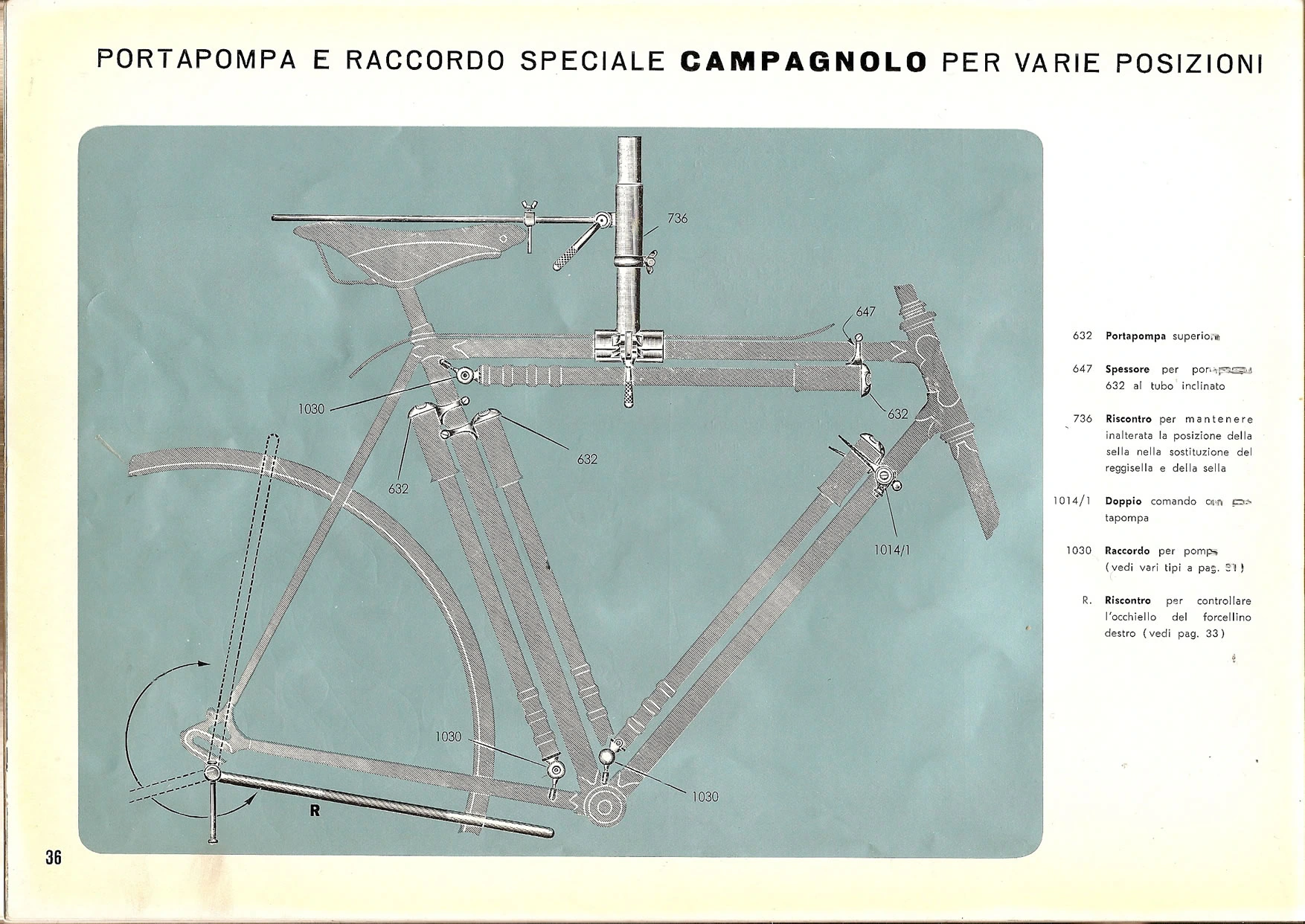

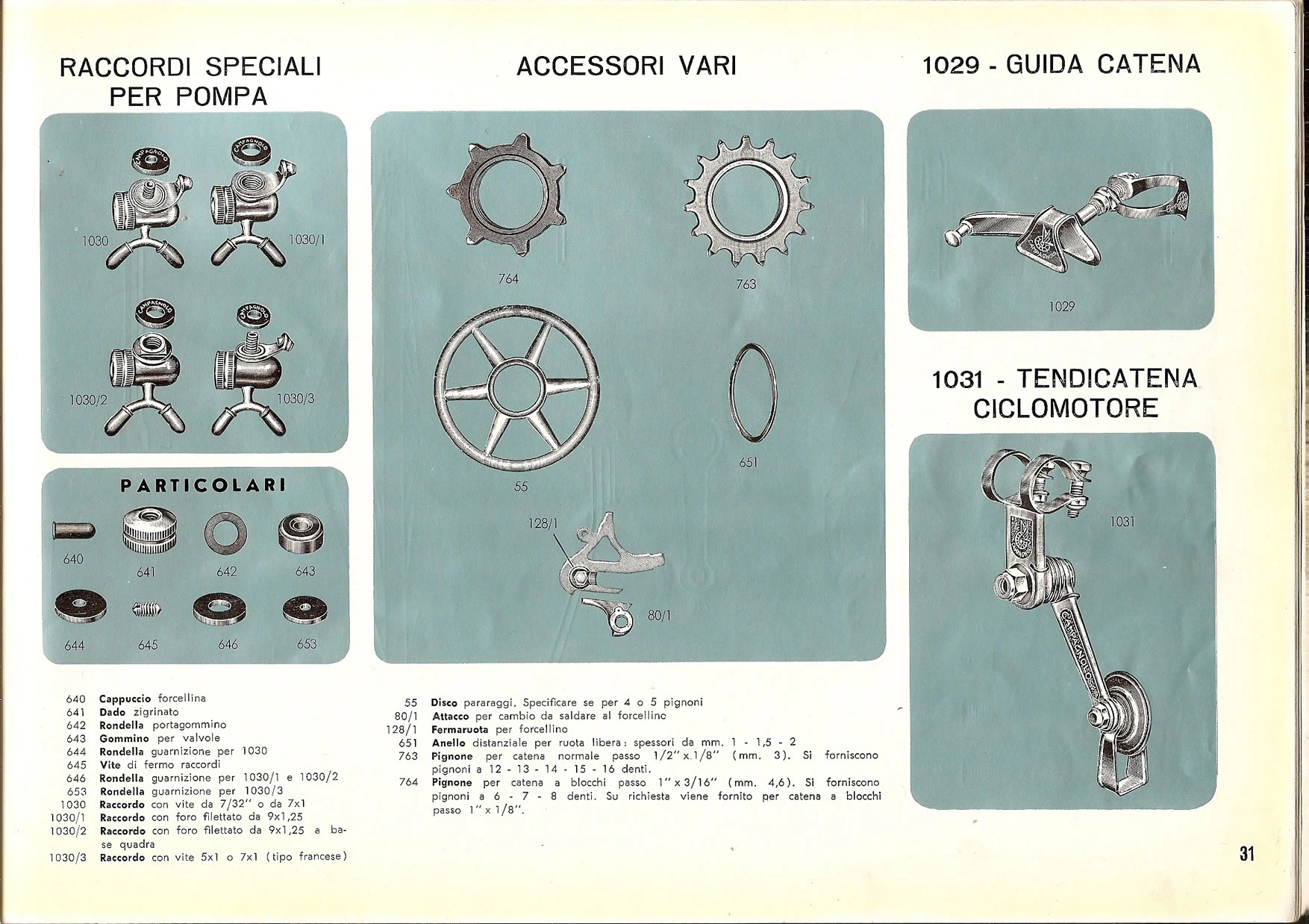

RACCORDI POMPA – ACCESSORI VARI | 31

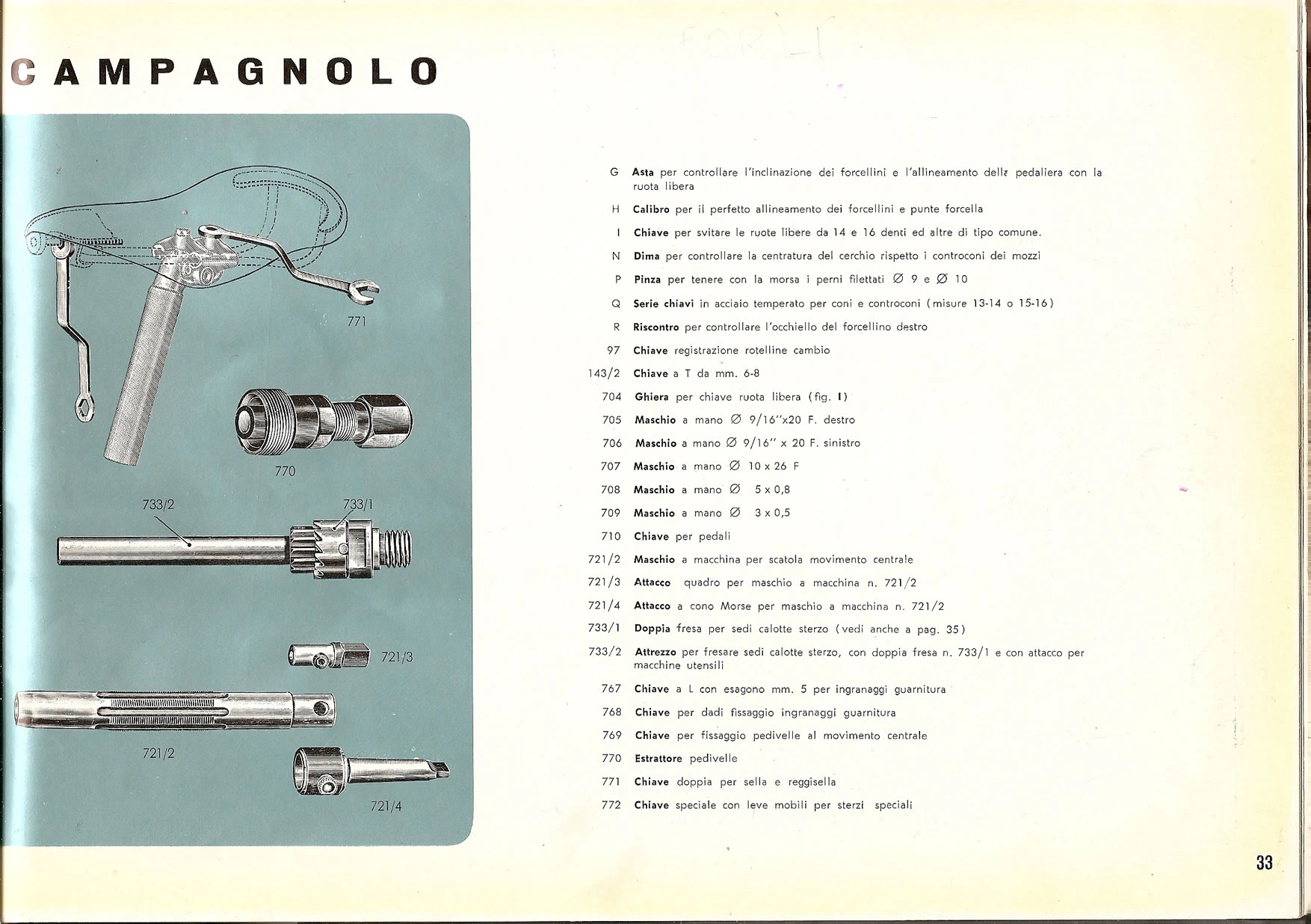

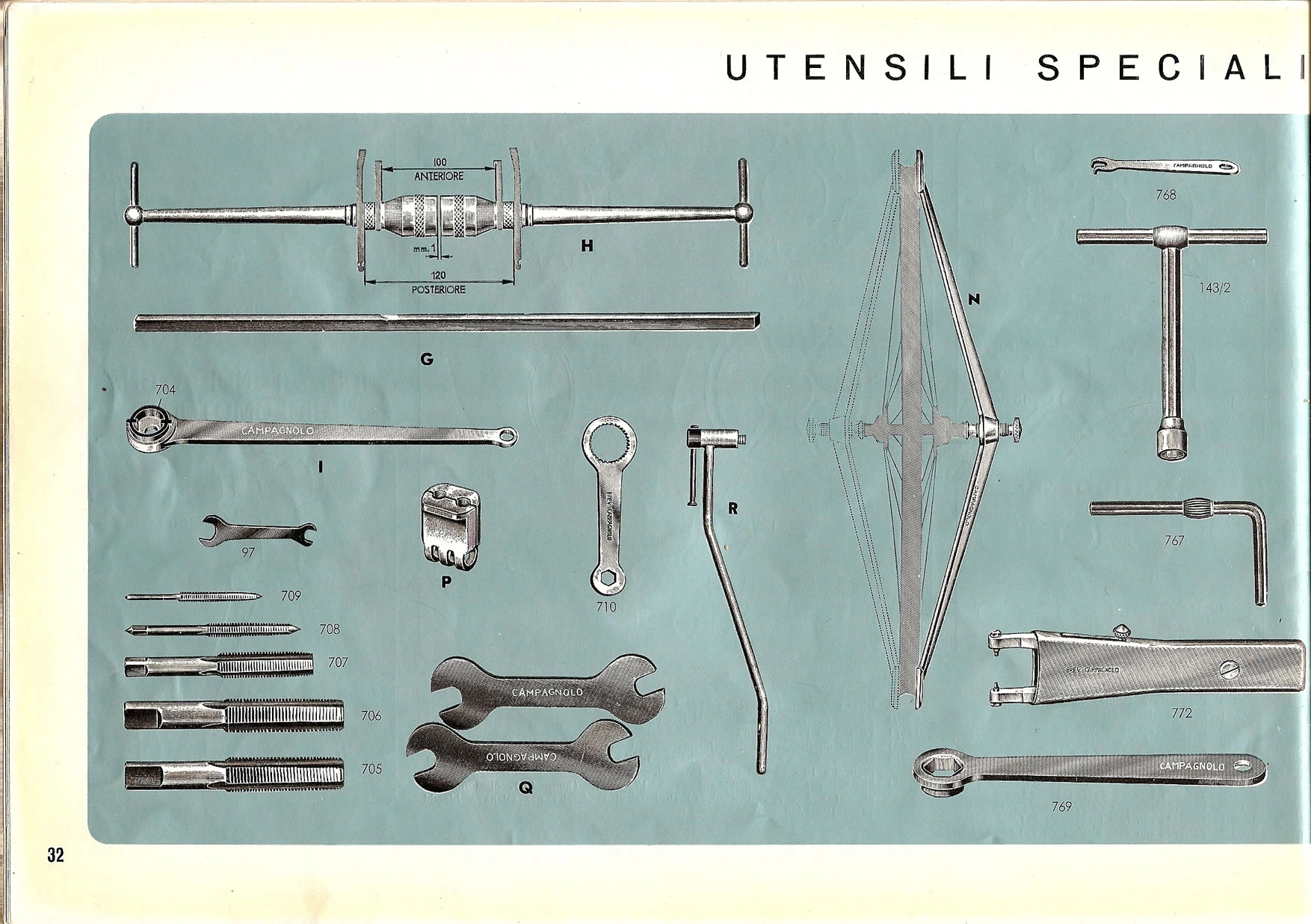

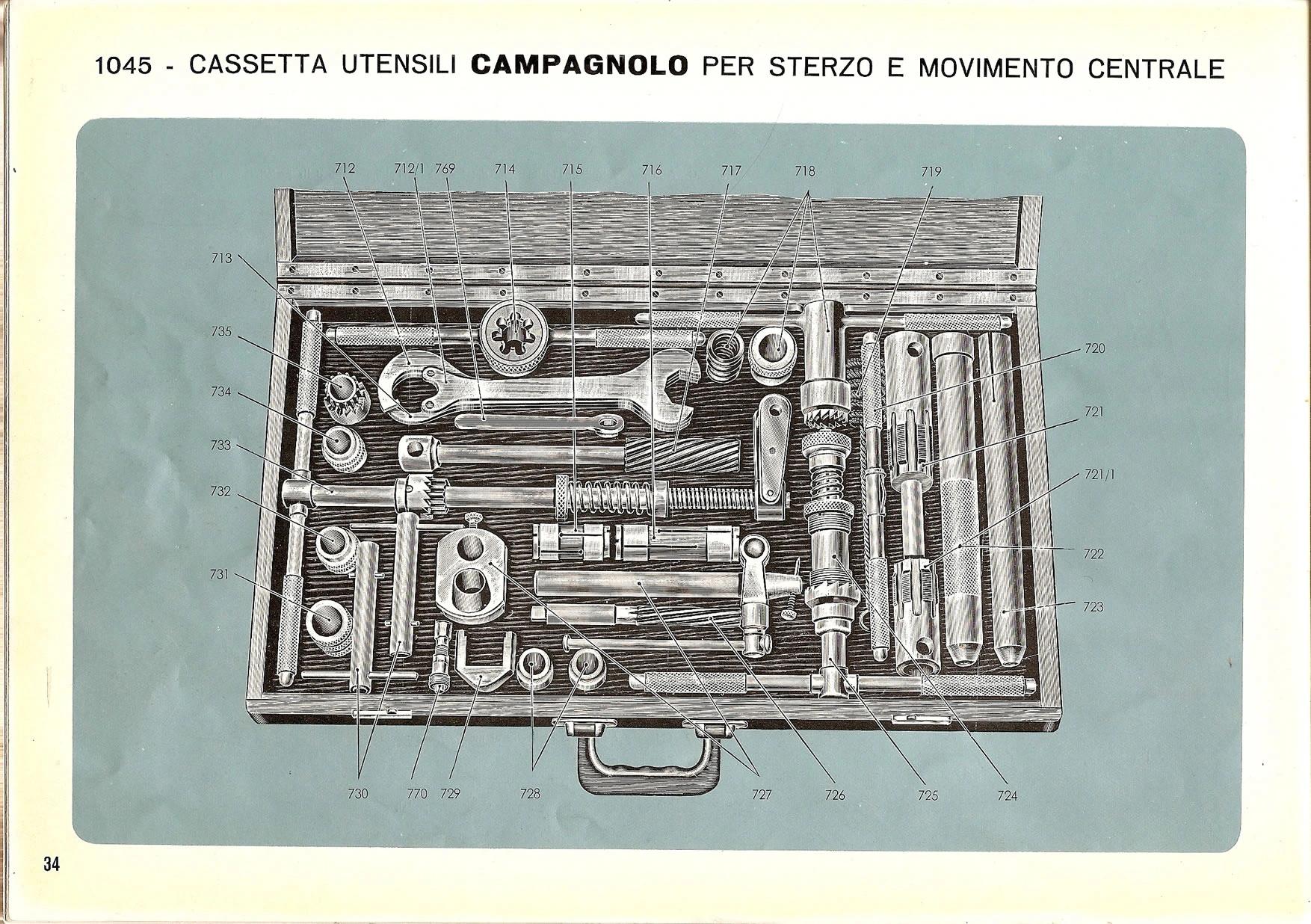

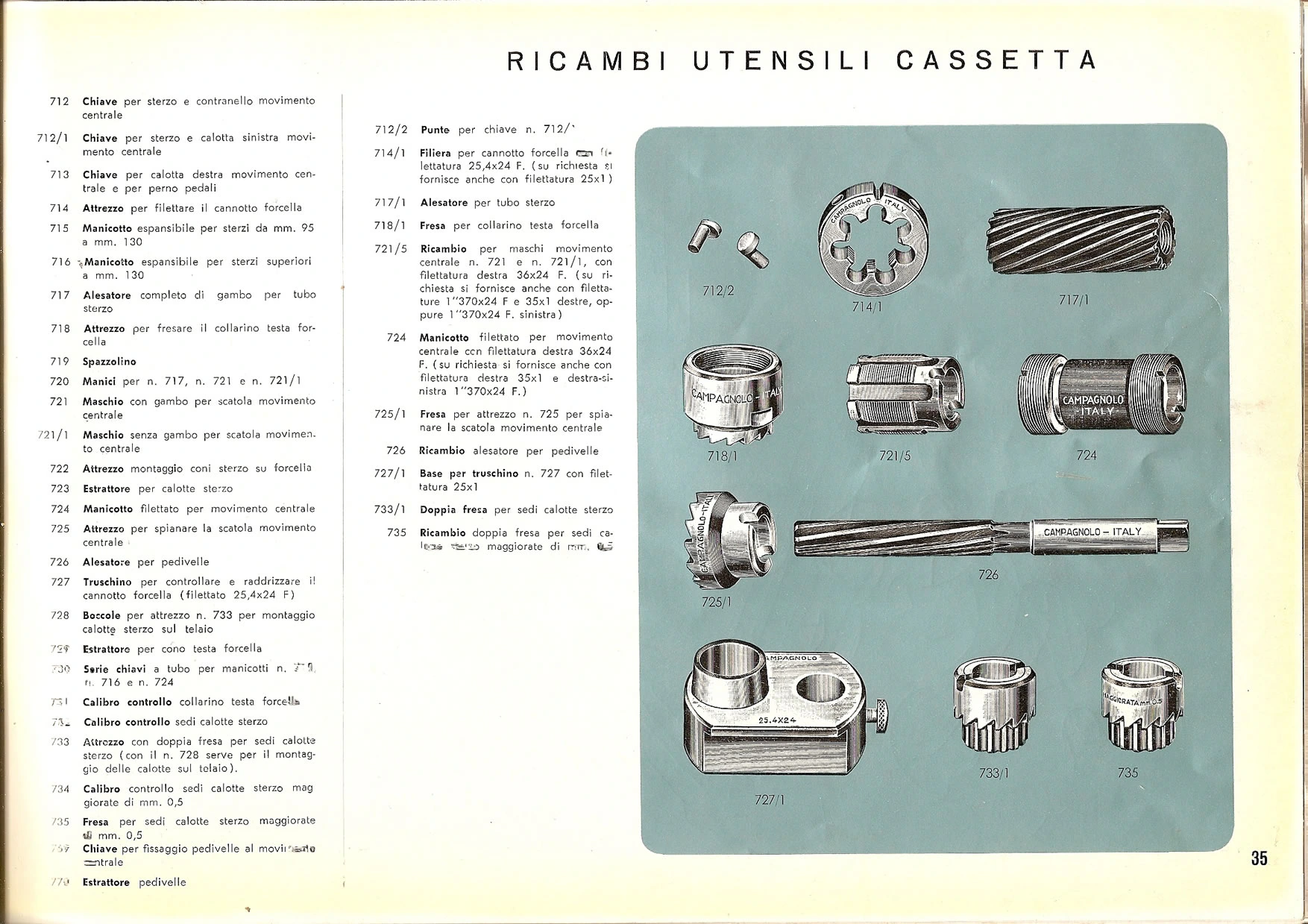

UTENSILI VARI E CASSETTA UTENSILI MONTAGGIO STERZI E MOVIMENTI CENTRALI | 32-34

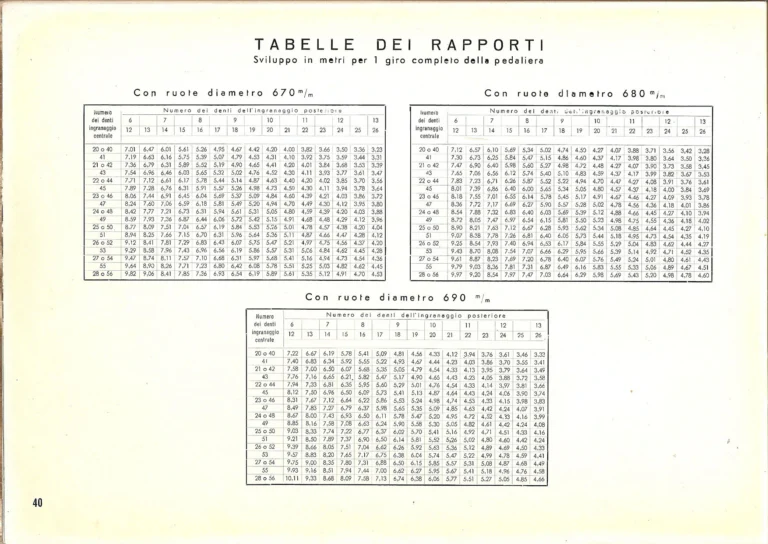

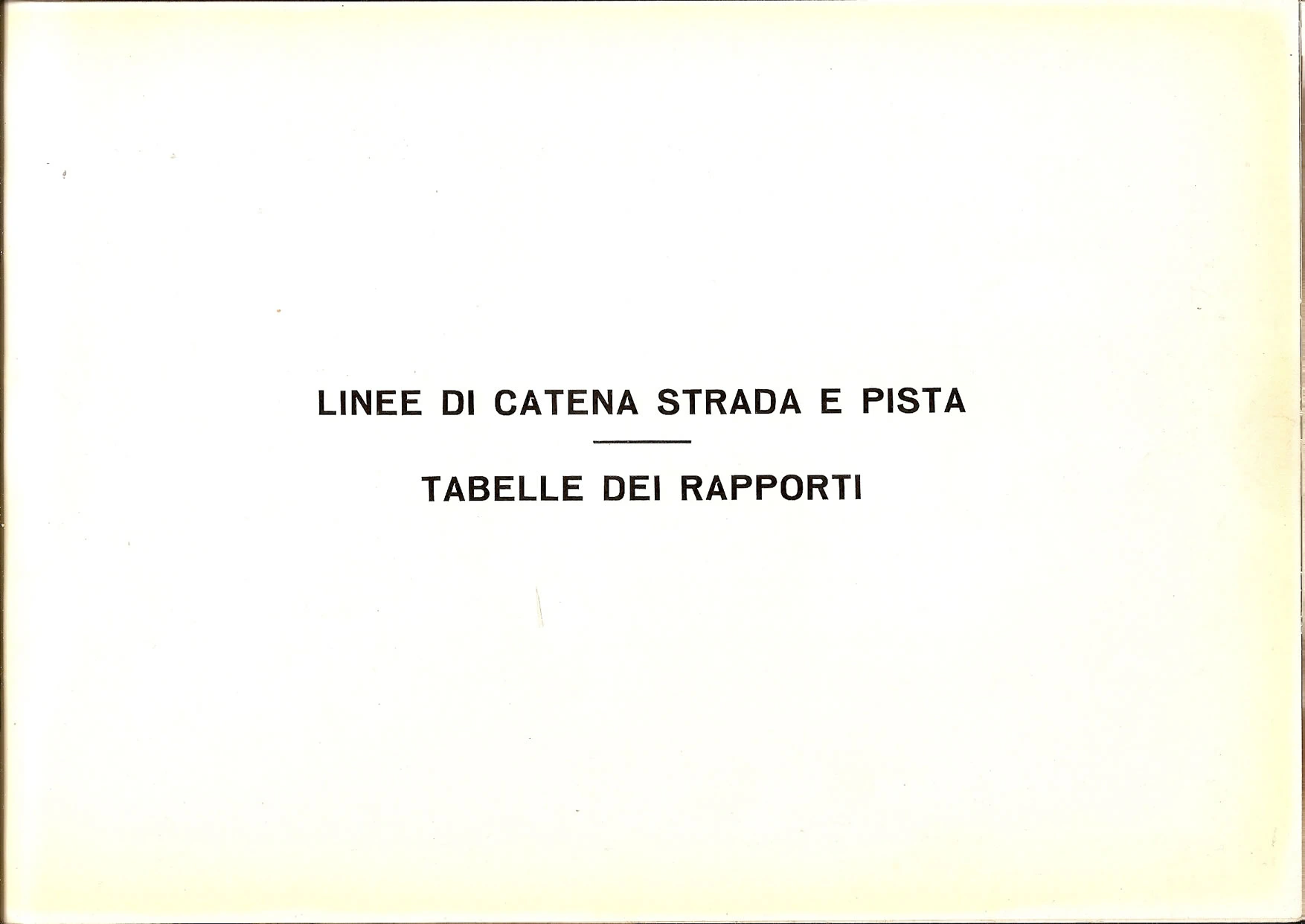

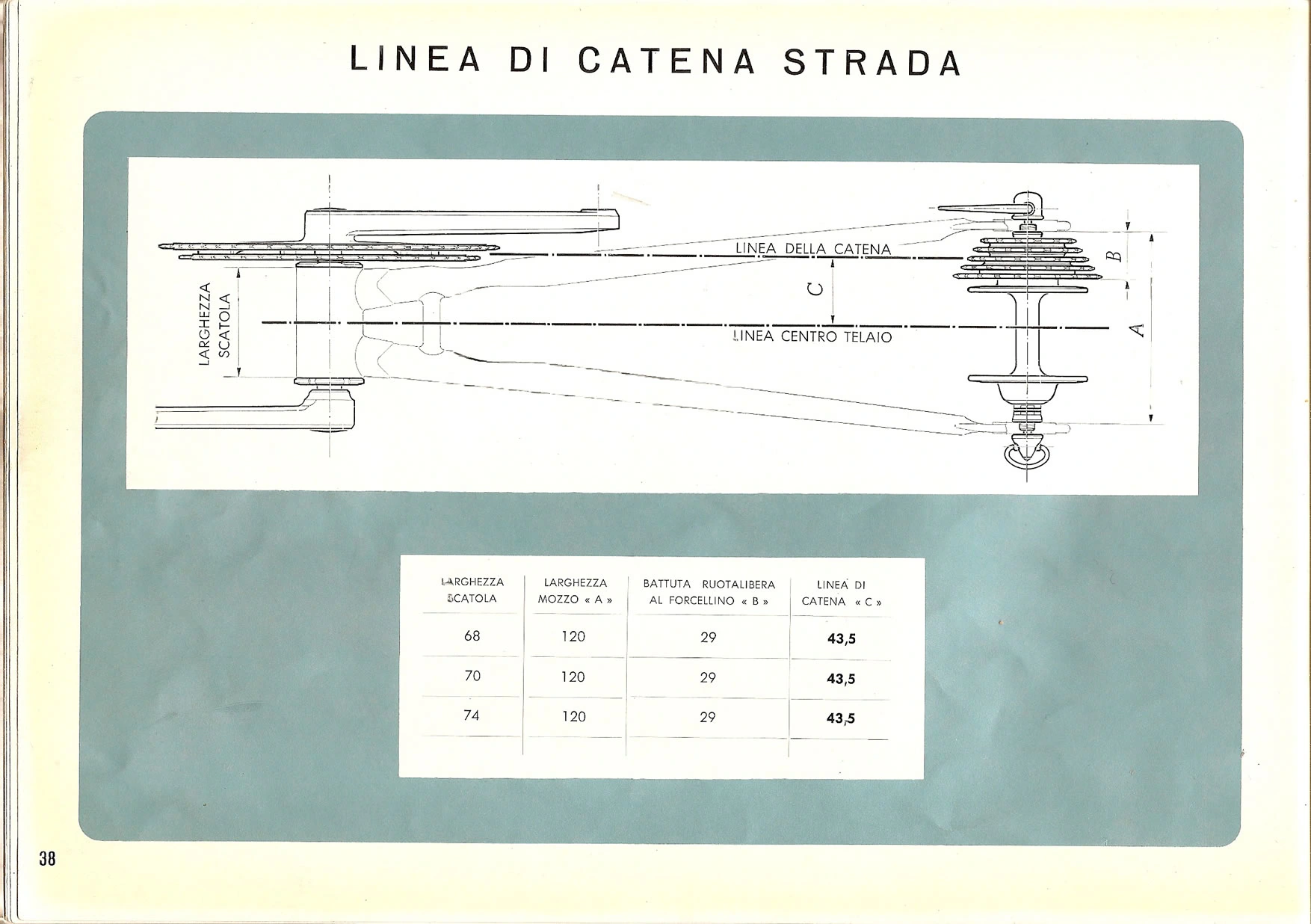

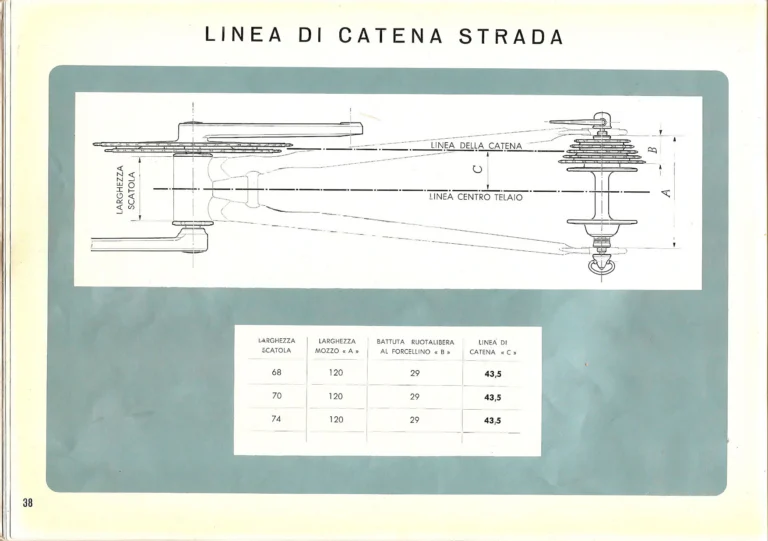

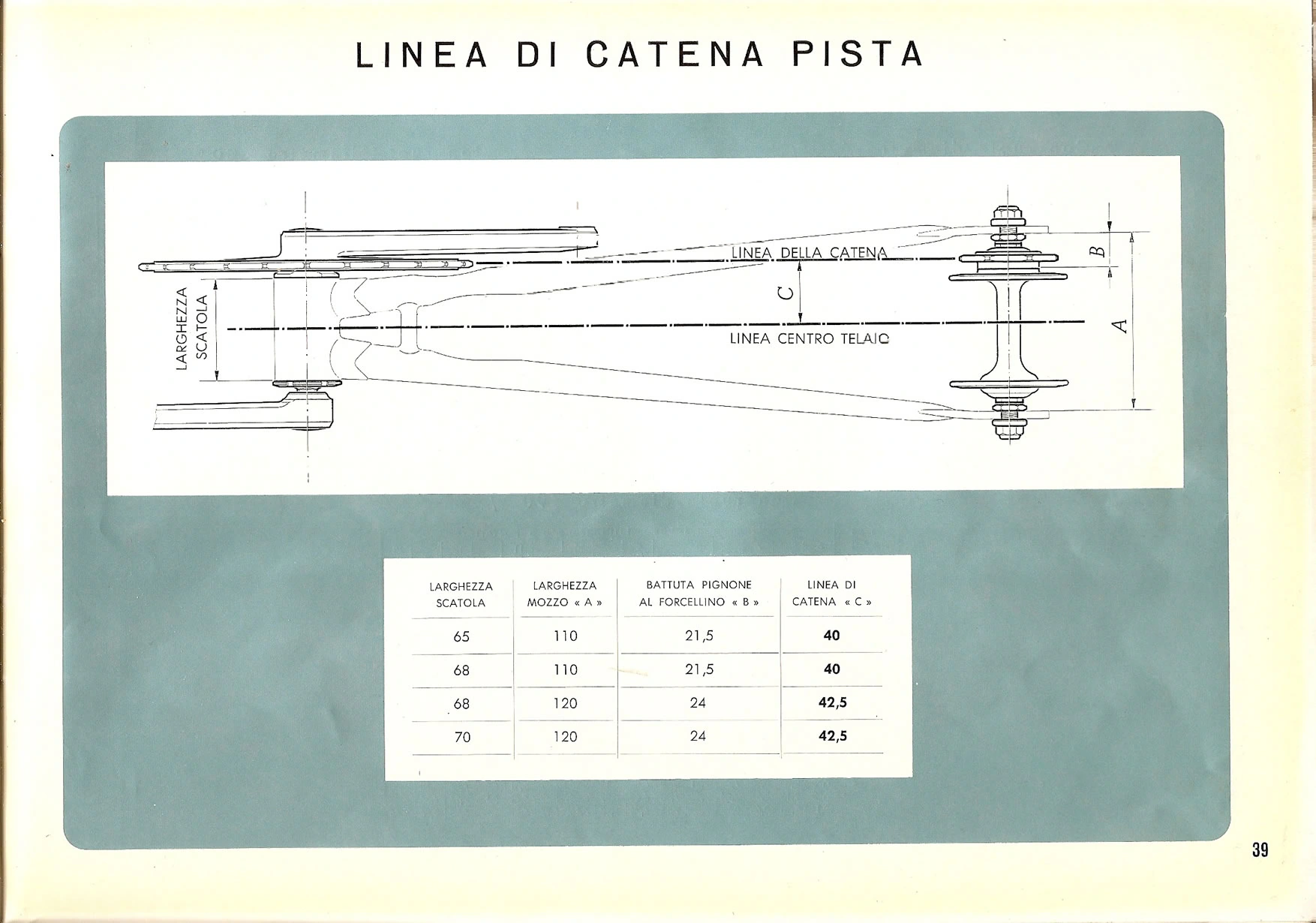

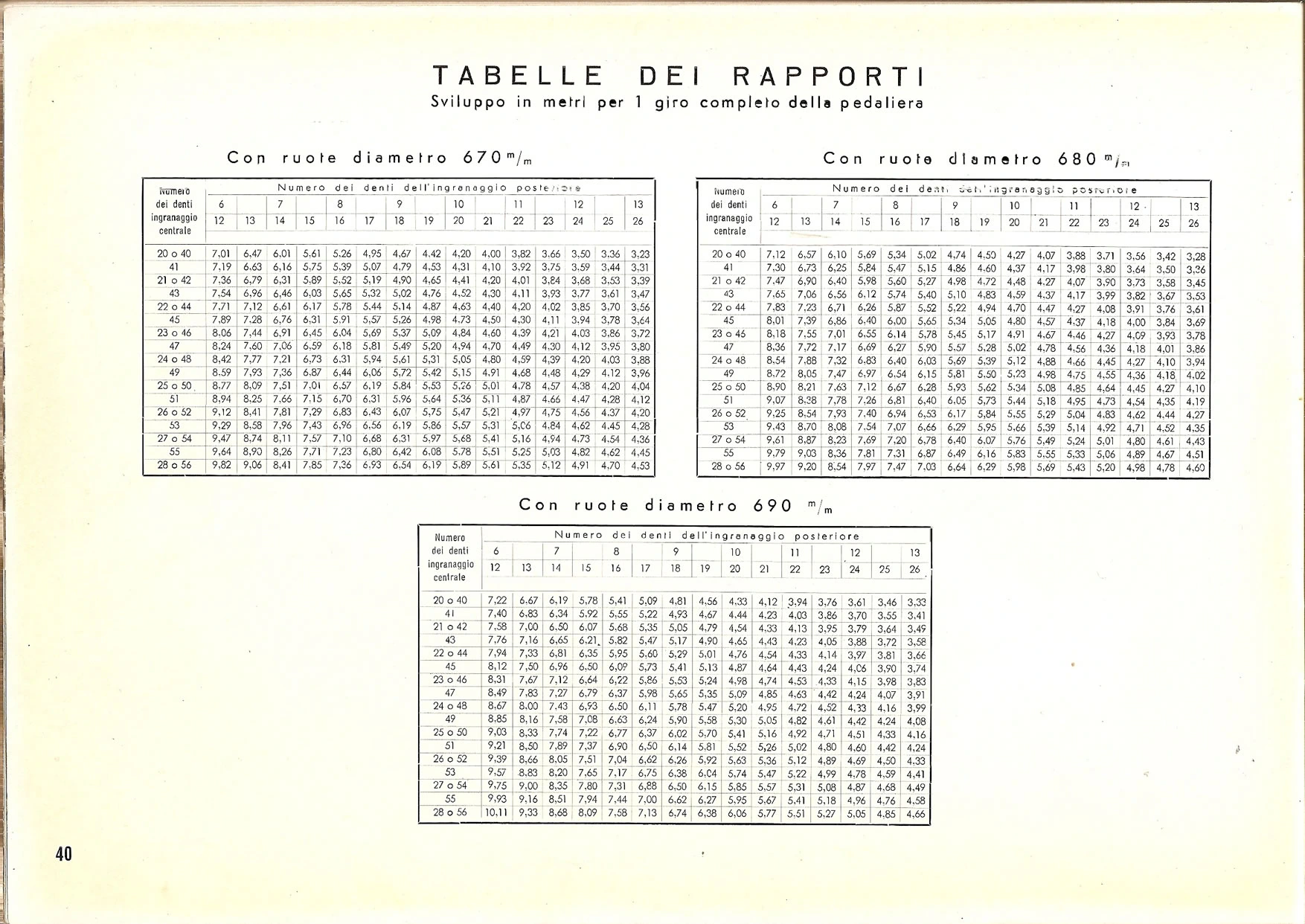

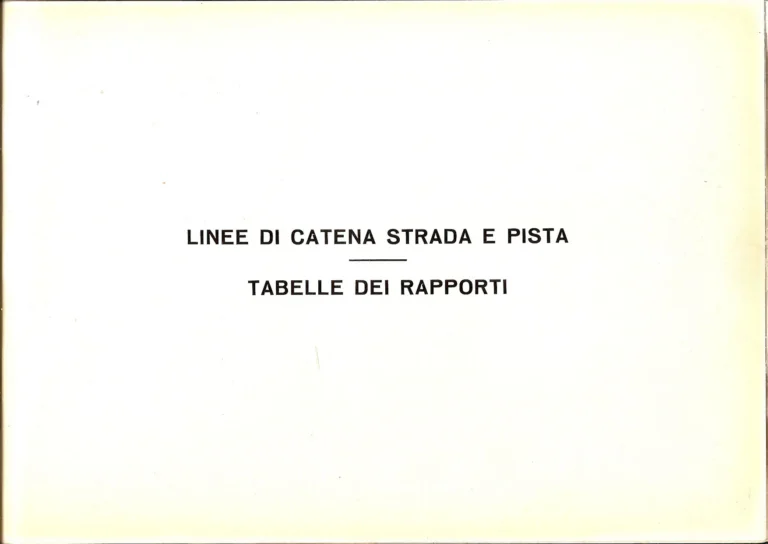

LINEE DI CATENA – TABELLE RAPPORTI | 38

[The index of Catalogo N. 14, headed INDICE in blue-green, listing the sections of the catalog from the Record road group to the chain line and gear tables, each with its page number.]

— Page 6 —

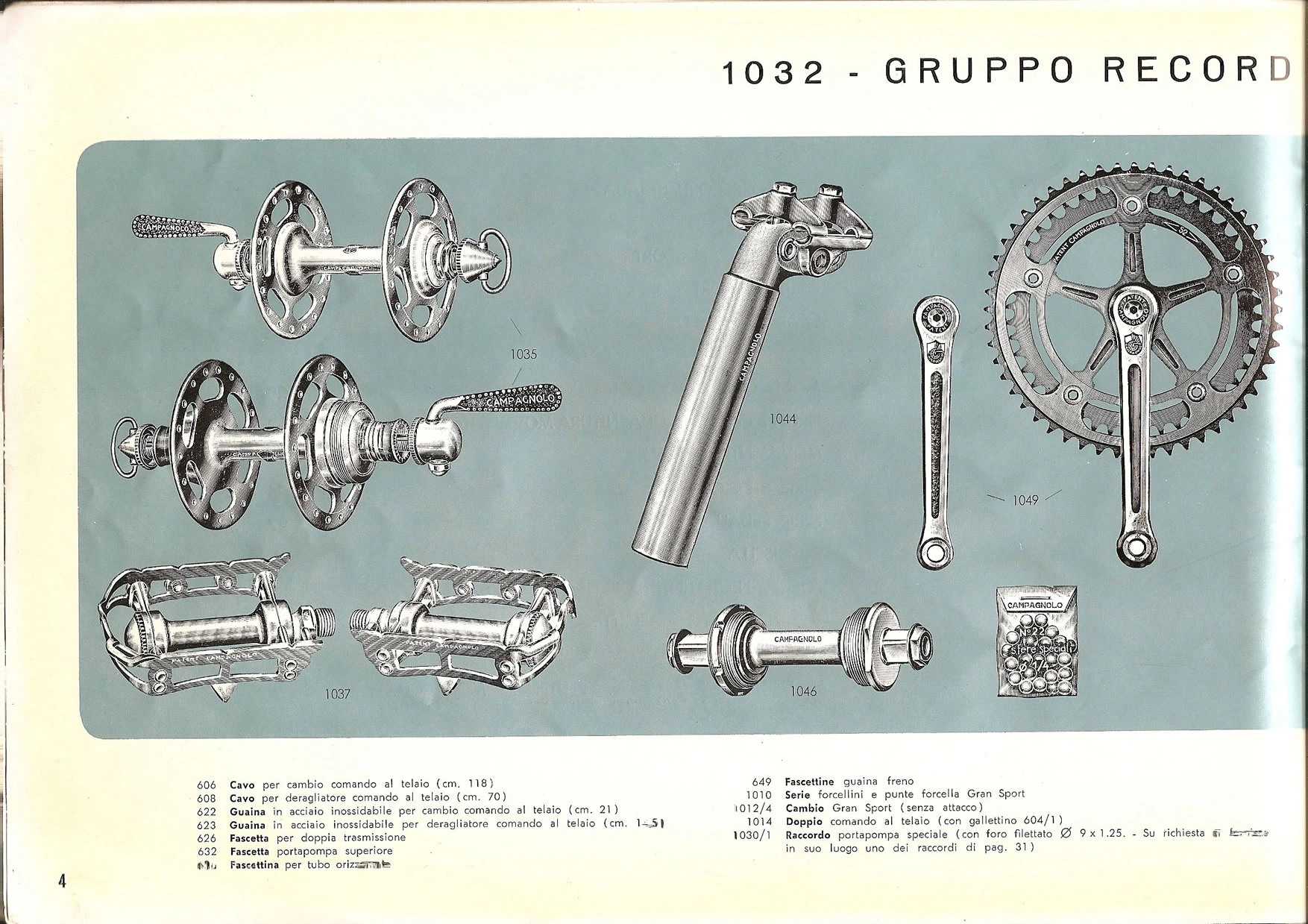

1032 – GRUPPO RECORD

Callouts: 1035 1044 1049 1037 1046

606 Cavo per cambio comando al telaio (cm. 118)
608 Cavo per deragliatore comando al telaio (cm. 70)
622 Guaina in acciaio inossidabile per cambio comando al telaio (cm. 21)
623 Guaina in acciaio inossidabile per deragliatore comando al telaio (cm. 14.5[?])
626 Fascetta per doppia trasmissione
632 Fascetta portapompa superiore
636[?] Fascettina per tubo orizzontale[?]
649 Fascettine guaina freno
1010 Serie forcellini e punte forcella Gran Sport
1012/4 Cambio Gran Sport (senza attacco)
1014 Doppio comando al telaio (con gallettino 604/1)
1030/1 Raccordo portapompa speciale (con foro filettato Ø 9 x 1.25. – Su richiesta si[?] fornisce[?] in suo luogo uno dei raccordi di pag. 31)

4

[The left half of a two page spread on the Campagnolo 1032 Gruppo Record: drawings on a blue-green panel of the front and rear quick-release hubs 1035, the seat post 1044, the cranks and chainring 1049, a pair of pedals 1037, the bottom bracket axle 1046 and a packet of Campagnolo bearing balls. Below, a list of the further parts in the group by number; the heading runs on to the facing page.]

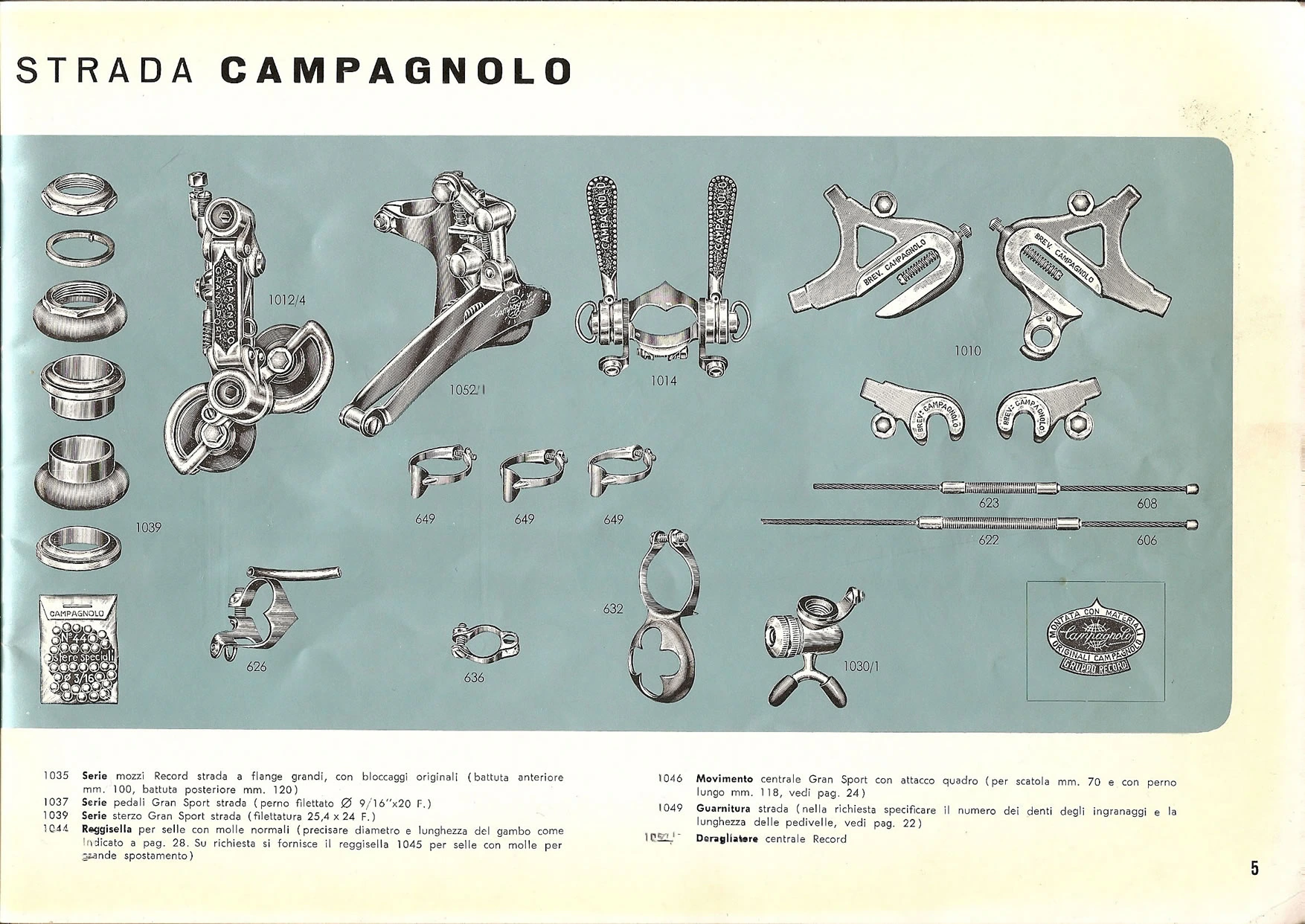

— Page 7 —
STRADA CAMPAGNOLO

Callouts: 1012/4 1052/1 1014 1010 1039 649 649 649 623 608 622 606 632 626 636 1030/1

1035 Serie mozzi Record strada a flange grandi, con bloccaggi originali (battuta anteriore mm. 100, battuta posteriore mm. 120)
1037 Serie pedali Gran Sport strada (perno filettato Ø 9/16″x20 F.)
1039 Serie sterzo Gran Sport strada (filettatura 25,4 x 24 F.)
1044 Reggisella per selle con molle normali (precisare diametro e lunghezza del gambo come indicato a pag. 28. Su richiesta si fornisce il reggisella 1045 per selle con molle per grande spostamento)

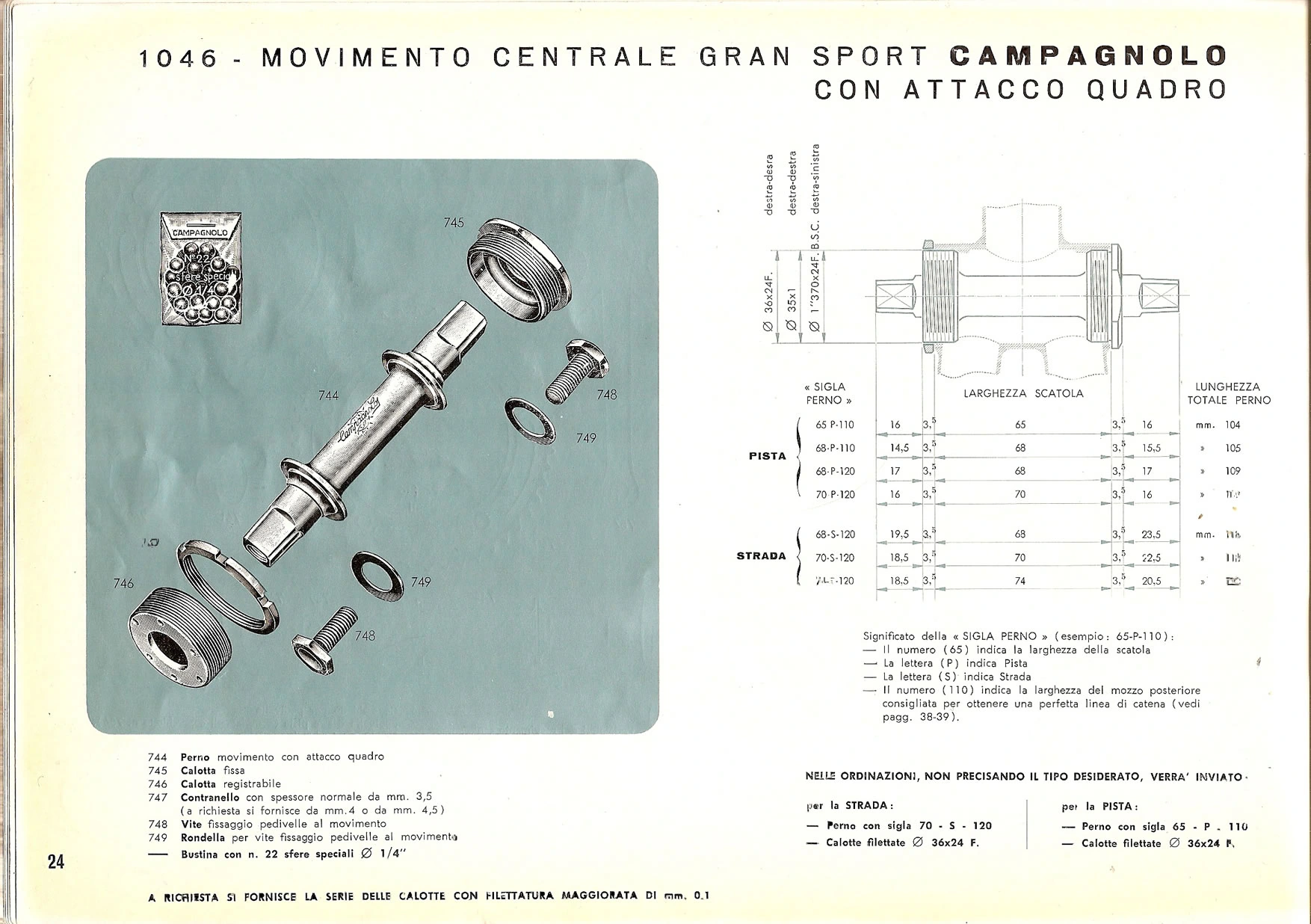

1046 Movimento centrale Gran Sport con attacco quadro (per scatola mm. 70 e con perno lungo mm. 118, vedi pag. 24)
1049 Guarnitura strada (nella richiesta specificare il numero dei denti degli ingranaggi e la lunghezza delle pedivelle, vedi pag. 22)
1052/1 Deragliatore centrale Record

5

[The right half of the spread on the Campagnolo 1032 Gruppo Record road group: drawings on a blue-green panel of the headset 1039, the Gran Sport rear derailleur 1012/4, the Record front derailleur 1052/1, the double down tube shift levers 1014, the dropouts and fork ends 1010, cable clips, cables and housings, the pump peg 1030/1 and a packet of bearing balls. A framed frame decal reads “Montata con materiali originali Campagnolo Gruppo Record”, and the parts list continues below.]

— Page 8 —

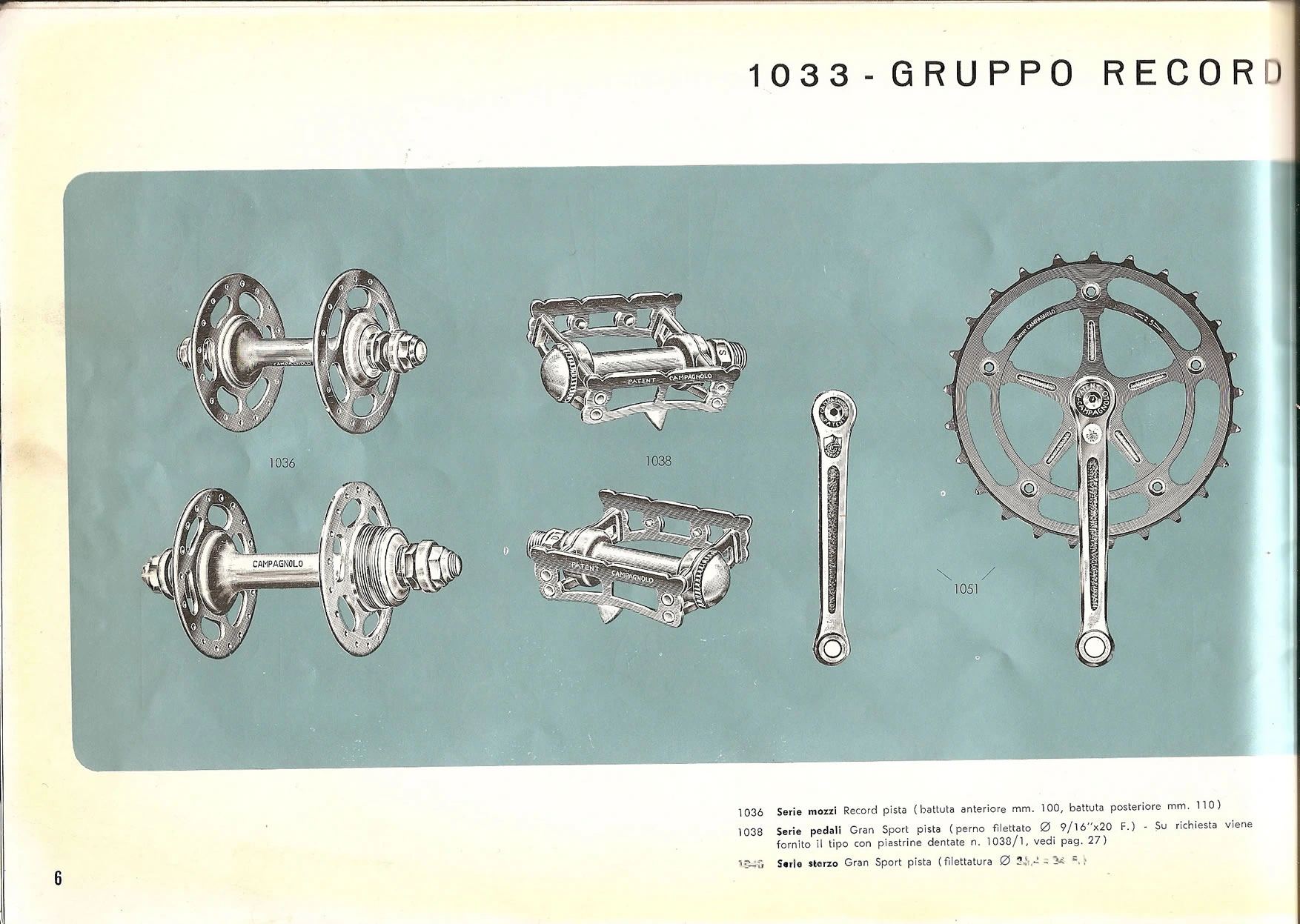

1033 – GRUPPO RECORD

Callouts: 1036 1038 1051

1036 Serie mozzi Record pista (battuta anteriore mm. 100, battuta posteriore mm. 110)
1038 Serie pedali Gran Sport pista (perno filettato Ø 9/16″x20 F.) – Su richiesta viene fornito il tipo con piastrine dentate n. 1038/1, vedi pag. 27)
1040[?] Serie sterzo Gran Sport pista (filettatura Ø 25,4 x 24 F.[?])

6

[The left half of a two page spread on the Campagnolo 1033 Gruppo Record track group: drawings on a blue-green panel of the track hubs 1036, the track pedals 1038 and the single chainring track cranks 1051, with a short parts list below. The heading runs on to the facing page.]

— Page 9 —

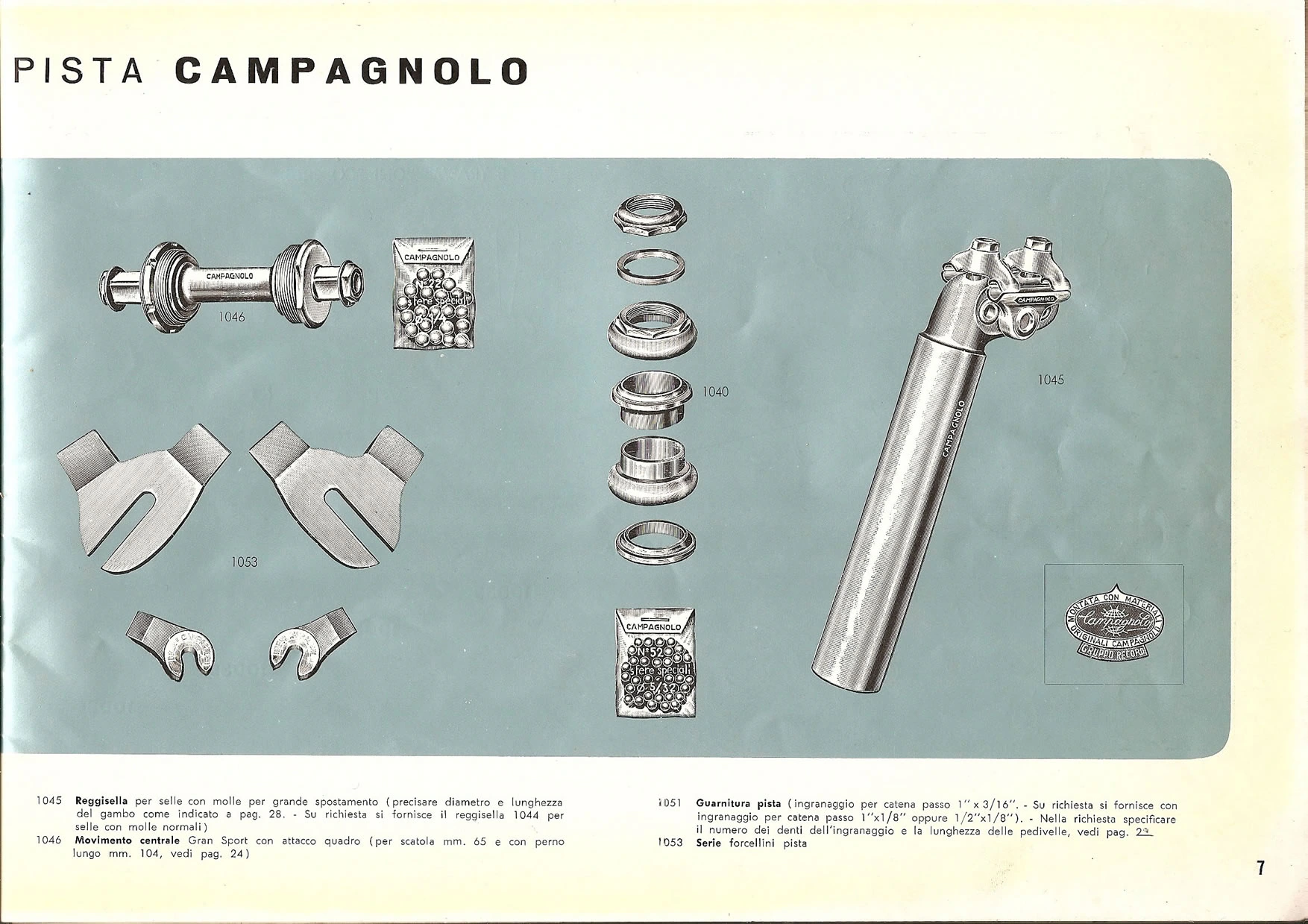

PISTA CAMPAGNOLO

Callouts: 1046 1040 1045 1053

1045 Reggisella per selle con molle per grande spostamento (precisare diametro e lunghezza del gambo come indicato a pag. 28. – Su richiesta si fornisce il reggisella 1044 per selle con molle normali)
1046 Movimento centrale Gran Sport con attacco quadro (per scatola mm. 65 e con perno lungo mm. 104, vedi pag. 24)
1051 Guarnitura pista (ingranaggio per catena passo 1″ x 3/16″. – Su richiesta si fornisce con ingranaggio per catena passo 1″x1/8″ oppure 1/2″x1/8″). – Nella richiesta specificare il numero dei denti dell’ingranaggio e la lunghezza delle pedivelle, vedi pag. 22[?]
1053 Serie forcellini pista

7

[The right half of the spread on the Campagnolo 1033 Gruppo Record track group: drawings on a blue-green panel of the bottom bracket 1046, the track headset 1040, the seat post 1045, the track fork ends 1053 and two packets of bearing balls. A framed frame decal reads “Montata con materiali originali Campagnolo Gruppo Record”, and the parts list continues below.]

— Page 10 —

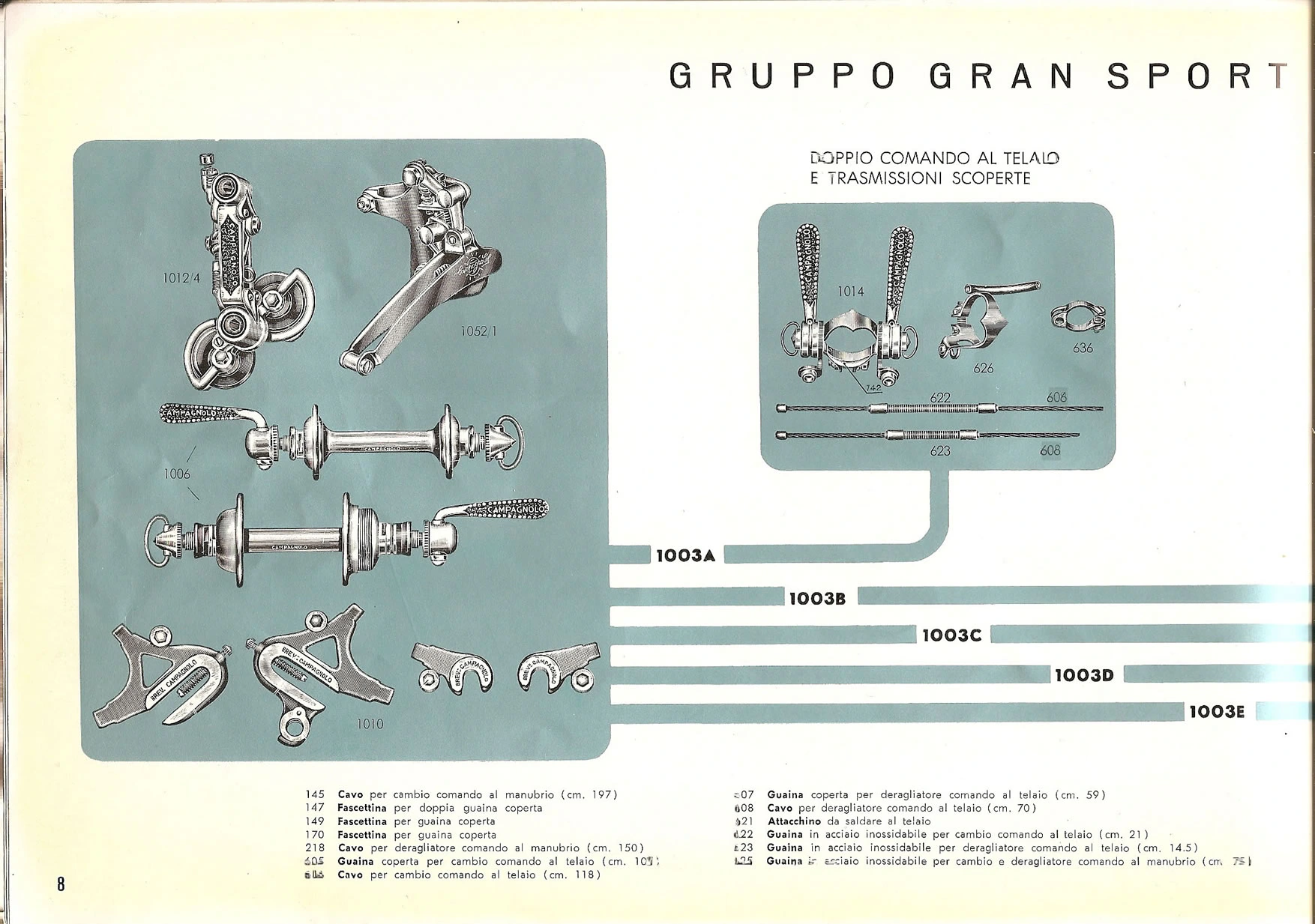

GRUPPO GRAN SPORT

DOPPIO COMANDO AL TELAIO E TRASMISSIONI SCOPERTE

Callouts: 1012/4 1014 1052/1 636 626 742 622 606 623 608 1006 1010

1003A
1003B
1003C
1003D
1003E

145 Cavo per cambio comando al manubrio (cm. 197)
147 Fascettina per doppia guaina coperta
149 Fascettina per guaina coperta
170 Fascettina per guaina coperta
218 Cavo per deragliatore comando al manubrio (cm. 150)
605 Guaina coperta per cambio comando al telaio (cm. 105)
606 Cavo per cambio comando al telaio (cm. 118)
607 Guaina coperta per deragliatore comando al telaio (cm. 59)
608 Cavo per deragliatore comando al telaio (cm. 70)
621 Attacchino da saldare al telaio
622 Guaina in acciaio inossidabile per cambio comando al telaio (cm. 21)
623 Guaina in acciaio inossidabile per deragliatore comando al telaio (cm. 14.5)
625 Guaina in acciaio inossidabile per cambio e deragliatore comando al manubrio (cm. 75)

8

[The left half of a two page spread on the Campagnolo Gruppo Gran Sport: drawings on a blue-green panel of the rear derailleur 1012/4, the front derailleur 1052/1, the quick-release hubs 1006 and the dropouts and fork ends 1010, with a smaller panel showing the double down tube shift levers 1014, cable clips and the exposed cables and housings. Labeled bars for the group variants 1003A to 1003E run across to the facing page, and a list of cables, housings and clips sits below.]

— Page 11 —

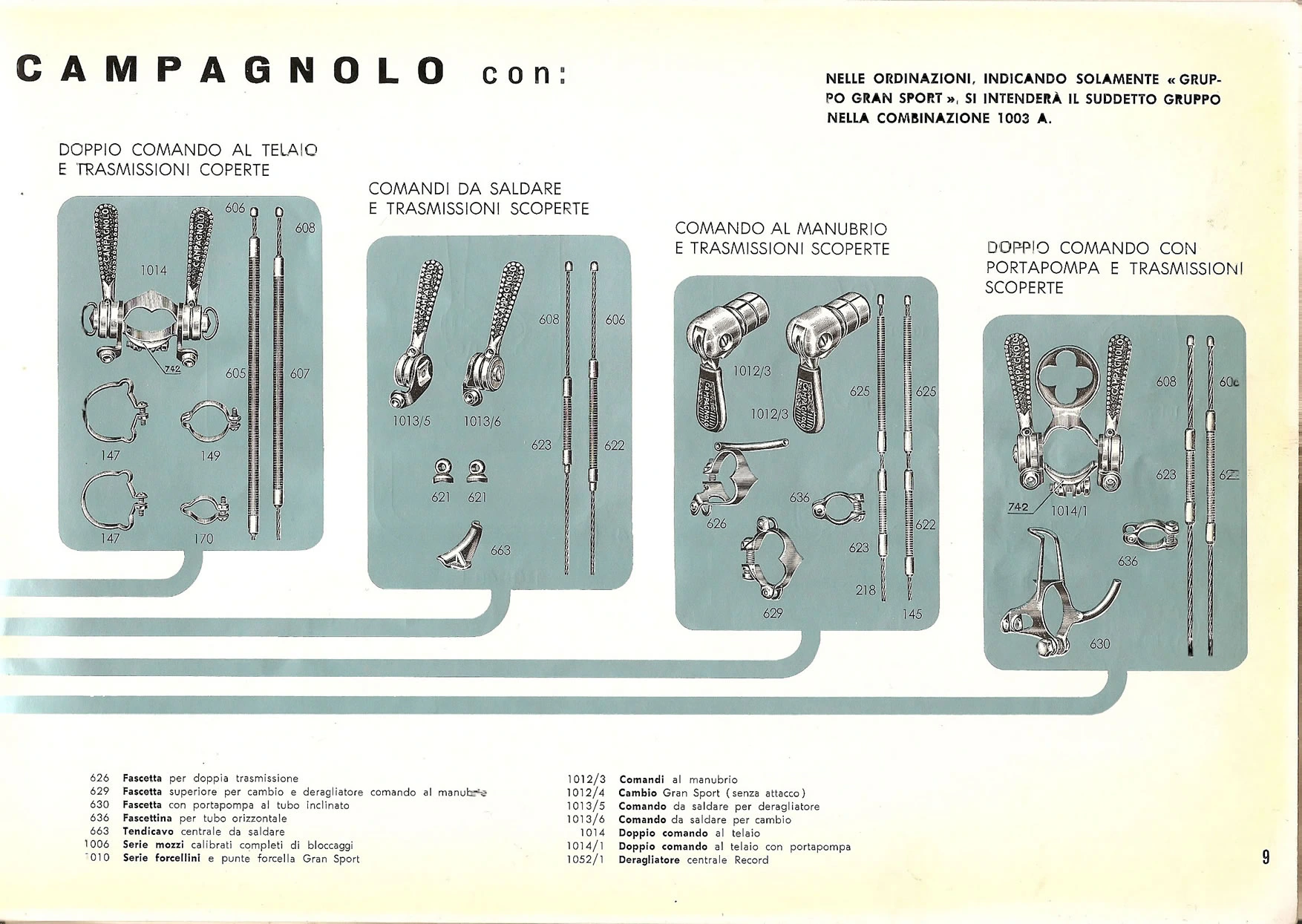

CAMPAGNOLO con:

NELLE ORDINAZIONI, INDICANDO SOLAMENTE « GRUPPO GRAN SPORT », SI INTENDERÀ IL SUDDETTO GRUPPO NELLA COMBINAZIONE 1003 A.

DOPPIO COMANDO AL TELAIO E TRASMISSIONI COPERTE
Callouts: 606 608 1014 742 605 607 147 149 147 170

COMANDI DA SALDARE E TRASMISSIONI SCOPERTE
Callouts: 608 606 1013/5 1013/6 623 622 621 621 663

COMANDO AL MANUBRIO E TRASMISSIONI SCOPERTE
Callouts: 1012/3 1012/3 625 625 636 626 623 622 218 629 145

DOPPIO COMANDO CON PORTAPOMPA E TRASMISSIONI SCOPERTE
Callouts: 608 606[?] 623 622[?] 742 1014/1 636 630

626 Fascetta per doppia trasmissione
629 Fascetta superiore per cambio e deragliatore comando al manubrio
630 Fascetta con portapompa al tubo inclinato
636 Fascettina per tubo orizzontale
663 Tendicavo centrale da saldare
1006 Serie mozzi calibrati completi di bloccaggi
1010 Serie forcellini e punte forcella Gran Sport
1012/3 Comandi al manubrio
1012/4 Cambio Gran Sport (senza attacco)
1013/5 Comando da saldare per deragliatore
1013/6 Comando da saldare per cambio
1014 Doppio comando al telaio
1014/1 Doppio comando al telaio con portapompa
1052/1 Deragliatore centrale Record

9

[The right half of the Gruppo Gran Sport spread, showing four blue-green panels of alternative shift control and cable layouts linked by bars to the group variants on the facing page: double down tube levers with covered cables, braze-on levers 1013/5 and 1013/6 with exposed cables, handlebar end controls 1012/3 with exposed cables, and double levers on a clamp with a pump peg 1014/1 with exposed cables. A note states that an order for the Gruppo Gran Sport alone is understood as combination 1003 A, and a parts list runs below.]

— Page 12 —

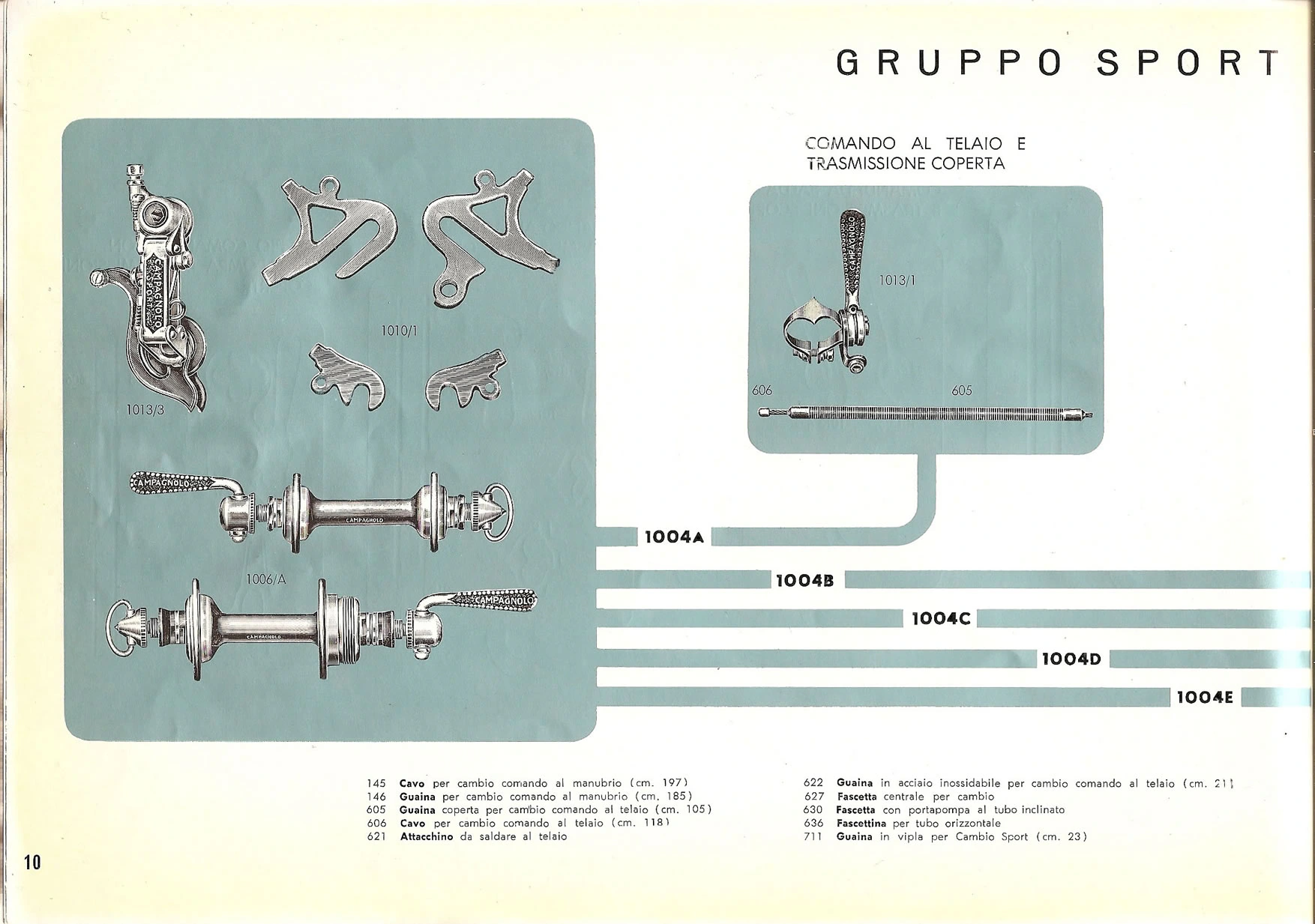

GRUPPO SPORT

Callouts: 1010/1 1013/3 1006/A

COMANDO AL TELAIO E TRASMISSIONE COPERTA

Callouts: 1013/1 606 605

1004A
1004B
1004C
1004D
1004E

145 Cavo per cambio comando al manubrio (cm. 197)
146 Guaina per cambio comando al manubrio (cm. 185)
605 Guaina coperta per cambio comando al telaio (cm. 105)
606 Cavo per cambio comando al telaio (cm. 118)
621 Attacchino da saldare al telaio
622 Guaina in acciaio inossidabile per cambio comando al telaio (cm. 21)
627 Fascetta centrale per cambio
630 Fascetta con portapompa al tubo inclinato
636 Fascettina per tubo orizzontale
711 Guaina in vipla per Cambio Sport (cm. 23)

10

[Photographs of the Campagnolo Gruppo Sport on a blue-gray panel: the Sport rear derailleur 1013/3, two pairs of dropout plates 1010/1 and the front and rear quick-release hubs 1006/A, with a separate panel showing the frame-mounted shift lever 1013/1 and its covered cable 606 and housing 605. Bars labeled 1004A to 1004E branch from the panels to show the group’s assembly variants, and a numbered list of cables, housings and clips runs below.]

— Page 13 —

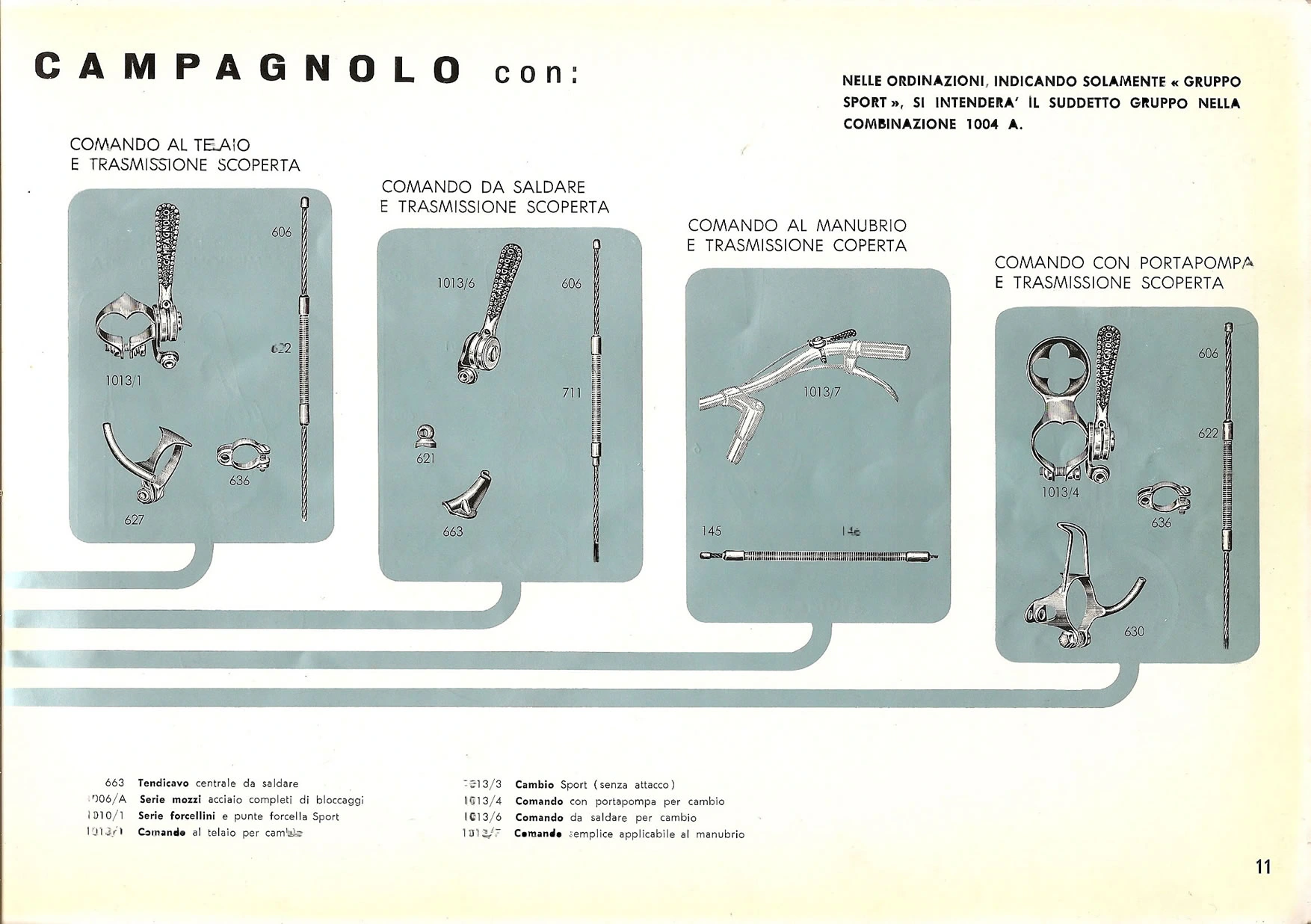

CAMPAGNOLO con:

NELLE ORDINAZIONI, INDICANDO SOLAMENTE « GRUPPO SPORT », SI INTENDERA’ IL SUDDETTO GRUPPO NELLA COMBINAZIONE 1004 A.

COMANDO AL TELAIO E TRASMISSIONE SCOPERTA

Callouts: 606 1013/1 622 636 627

COMANDO DA SALDARE E TRASMISSIONE SCOPERTA

Callouts: 1013/6 606 711 621 663

COMANDO AL MANUBRIO E TRASMISSIONE COPERTA

Callouts: 1013/7 145 146

COMANDO CON PORTAPOMPA E TRASMISSIONE SCOPERTA

Callouts: 606 622 1013/4 636 630

663 Tendicavo centrale da saldare
1006/A Serie mozzi acciaio completi di bloccaggi
1010/1 Serie forcellini e punte forcella Sport
1013/1 Comando al telaio per cambio
1013/3 Cambio Sport (senza attacco)
1013/4 Comando con portapompa per cambio
1013/6 Comando da saldare per cambio
1013/7 Comando semplice applicabile al manubrio

11

[Four blue-gray panels show the alternative shift-lever and cable set-ups for the Campagnolo Gruppo Sport: the frame-mounted lever 1013/1 with exposed cable, the brazed-on lever 1013/6, the handlebar lever 1013/7 with covered cable, and the lever with pump peg 1013/4. Lines run from each panel to the left edge, continuing the 1004 combination bars of the facing page, and a two-column parts list runs below.]

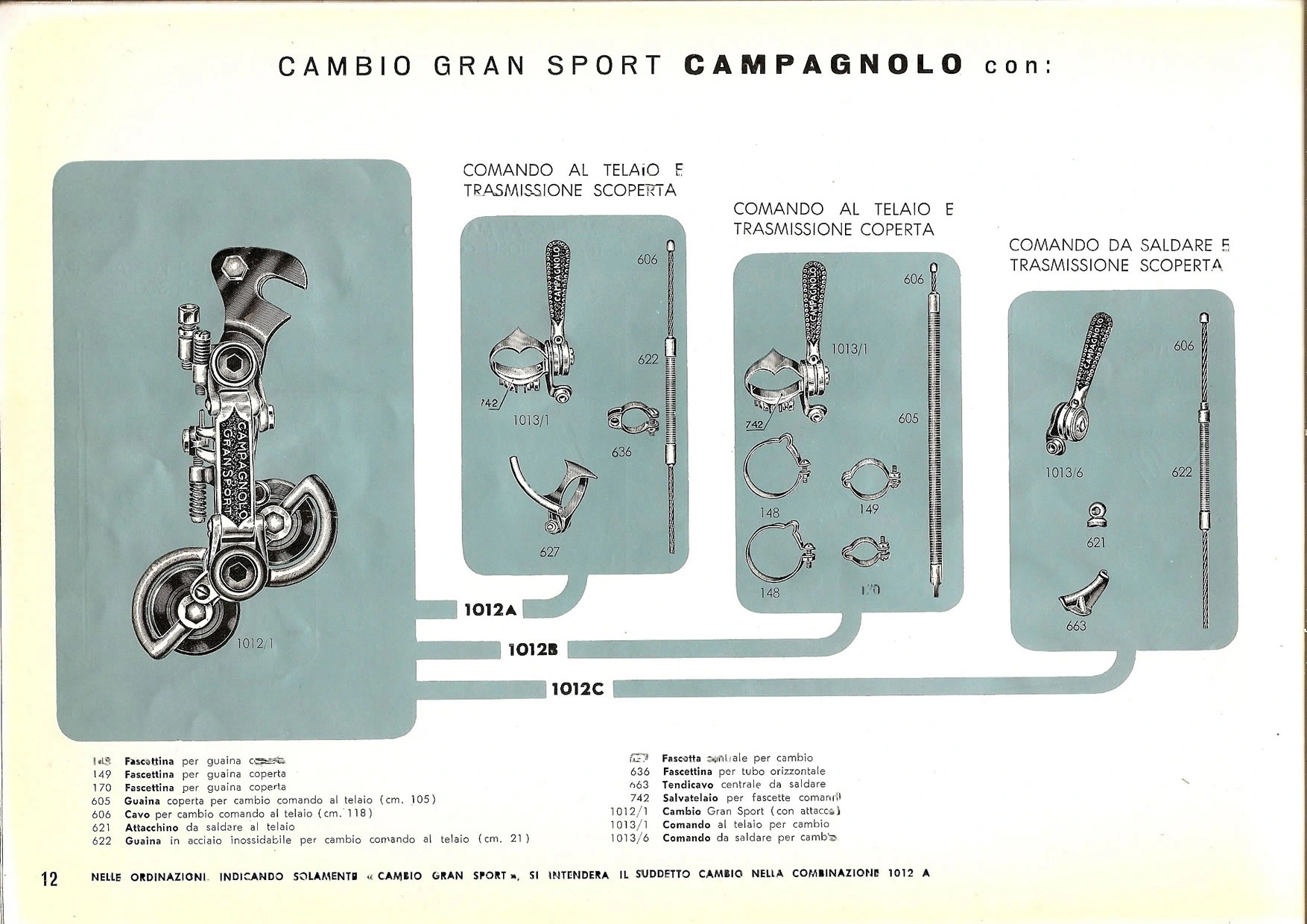

— Page 14 —
CAMBIO GRAN SPORT CAMPAGNOLO con:

Callouts: 1012/1

COMANDO AL TELAIO E TRASMISSIONE SCOPERTA

Callouts: 606 622 742 1013/1 636 627

COMANDO AL TELAIO E TRASMISSIONE COPERTA

Callouts: 606 1013/1 742 605 148 149 148 170

COMANDO DA SALDARE E TRASMISSIONE SCOPERTA

Callouts: 606 1013/6 622 621 663

1012A
1012B
1012C

148 Fascettina per guaina coperta
149 Fascettina per guaina coperta
170 Fascettina per guaina coperta
605 Guaina coperta per cambio comando al telaio (cm. 105)
606 Cavo per cambio comando al telaio (cm. 118)
621 Attacchino da saldare al telaio
622 Guaina in acciaio inossidabile per cambio comando al telaio (cm. 21)
627 Fascetta centrale per cambio
636 Fascettina per tubo orizzontale
663 Tendicavo centrale da saldare
742 Salvatelaio per fascette comandi
1012/1 Cambio Gran Sport (con attacco)
1013/1 Comando al telaio per cambio
1013/6 Comando da saldare per cambio

NELLE ORDINAZIONI, INDICANDO SOLAMENTE « CAMBIO GRAN SPORT », SI INTENDERA IL SUDDETTO CAMBIO NELLA COMBINAZIONE 1012 A

12

[A photograph of the Campagnolo Gran Sport rear derailleur 1012/1 on a large blue-gray panel, linked by bars labeled 1012A, 1012B and 1012C to three smaller panels showing the alternative controls: the frame-mounted lever with exposed cable, the frame-mounted lever with covered cable and its housing clips 148, 149 and 170, and the brazed-on lever 1013/6 with exposed cable. A two-column parts list and an ordering note run along the foot of the page.]

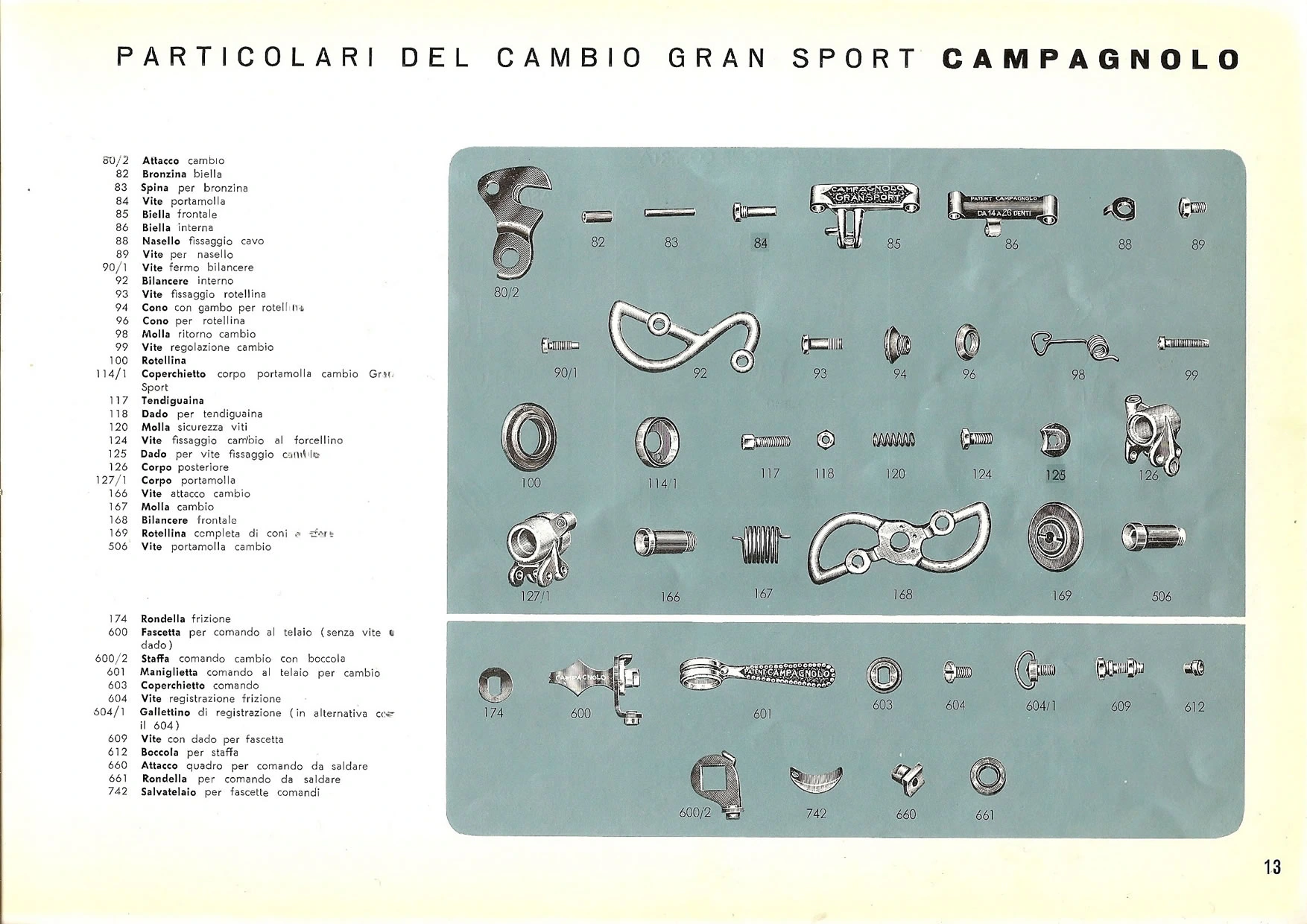

— Page 15 —
PARTICOLARI DEL CAMBIO GRAN SPORT CAMPAGNOLO

Callouts: 80/2 82 83 84 85 86 88 89 90/1 92 93 94 96 98 99 100 114/1 117 118 120 124 125 126 127/1 166 167 168 169 506

Callouts: 174 600 601 603 604 604/1 609 612 600/2 742 660 661

80/2 Attacco cambio
82 Bronzina biella
83 Spina per bronzina
84 Vite portamolla
85 Biella frontale
86 Biella interna
88 Nasello fissaggio cavo
89 Vite per nasello
90/1 Vite fermo bilancere
92 Bilancere interno
93 Vite fissaggio rotellina
94 Cono con gambo per rotellina
96 Cono per rotellina
98 Molla ritorno cambio
99 Vite regolazione cambio
100 Rotellina
114/1 Coperchietto corpo portamolla cambio Gran Sport
117 Tendiguaina
118 Dado per tendiguaina
120 Molla sicurezza viti
124 Vite fissaggio cambio al forcellino
125 Dado per vite fissaggio cambio
126 Corpo posteriore
127/1 Corpo portamolla
166 Vite attacco cambio
167 Molla cambio
168 Bilancere frontale
169 Rotellina completa di coni e sfere
506 Vite portamolla cambio

174 Rondella frizione
600 Fascetta per comando al telaio (senza vite e dado)
600/2 Staffa comando cambio con boccola
601 Maniglietta comando al telaio per cambio
603 Coperchietto comando
604 Vite registrazione frizione
604/1 Gallettino di registrazione (in alternativa con il 604)
609 Vite con dado per fascetta
612 Boccola per staffa
660 Attacco quadro per comando da saldare
661 Rondella per comando da saldare
742 Salvatelaio per fascette comandi

13

[The parts of the Campagnolo Gran Sport rear derailleur photographed one by one on a blue-gray panel, each numbered, with a lower panel showing the parts of the shift lever and its clips; the numbered parts list runs down the left margin. The body plates carry the cast lettering “Campagnolo Gran Sport” and “Patent Campagnolo da 14 a 26 denti”.]

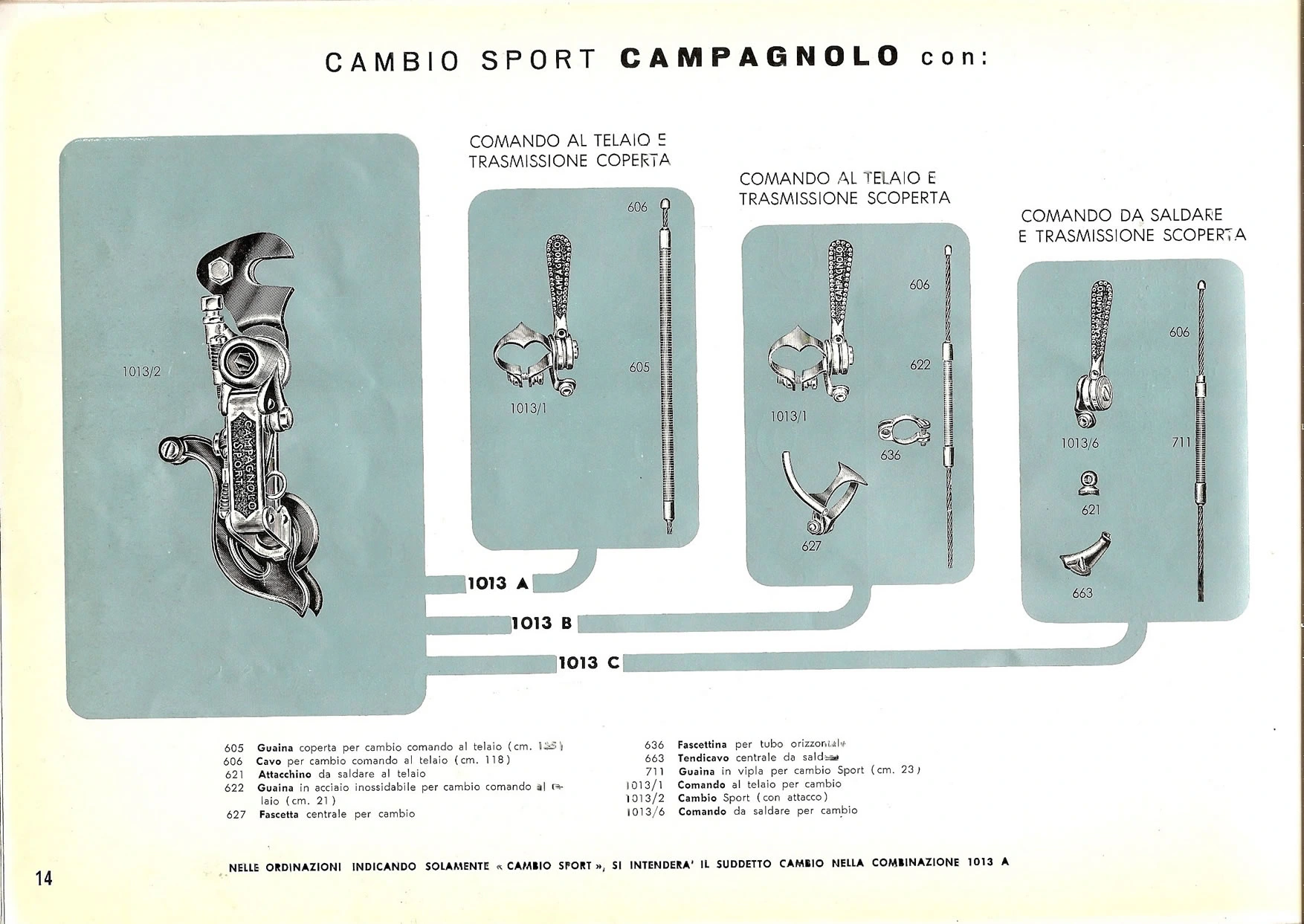

— Page 16 —
CAMBIO SPORT CAMPAGNOLO con:

Callouts: 1013/2

COMANDO AL TELAIO E TRASMISSIONE COPERTA

Callouts: 606 1013/1 605

COMANDO AL TELAIO E TRASMISSIONE SCOPERTA

Callouts: 606 622 1013/1 636 627

COMANDO DA SALDARE E TRASMISSIONE SCOPERTA

Callouts: 606 1013/6 711 621 663

1013 A
1013 B
1013 C

605 Guaina coperta per cambio comando al telaio (cm. 105)
606 Cavo per cambio comando al telaio (cm. 118)
621 Attacchino da saldare al telaio
622 Guaina in acciaio inossidabile per cambio comando al telaio (cm. 21)
627 Fascetta centrale per cambio
636 Fascettina per tubo orizzontale
663 Tendicavo centrale da saldare
711 Guaina in vipla per cambio Sport (cm. 23)
1013/1 Comando al telaio per cambio
1013/2 Cambio Sport (con attacco)
1013/6 Comando da saldare per cambio

NELLE ORDINAZIONI INDICANDO SOLAMENTE « CAMBIO SPORT », SI INTENDERA’ IL SUDDETTO CAMBIO NELLA COMBINAZIONE 1013 A

14

[A photograph of the Campagnolo Sport rear derailleur 1013/2 on a large blue-gray panel, linked by bars labeled 1013 A, 1013 B and 1013 C to three smaller panels showing the alternative controls: the frame-mounted lever 1013/1 with covered cable, the same lever with exposed cable and clips, and the brazed-on lever 1013/6. A two-column parts list and an ordering note run along the foot of the page.]

— Page 17 —

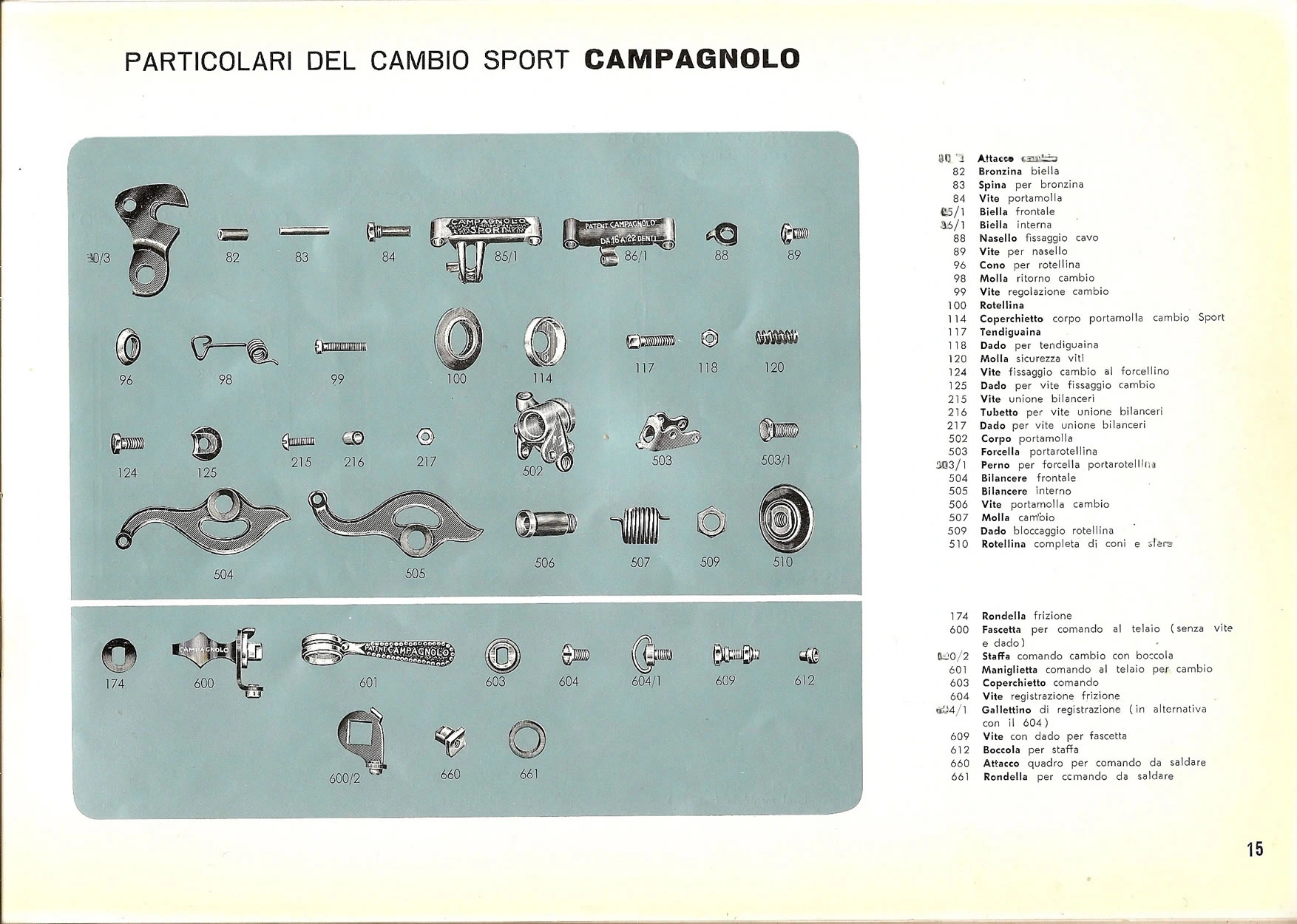

PARTICOLARI DEL CAMBIO SPORT CAMPAGNOLO

Callouts: 80/3 82 83 84 85/1 86/1 88 89 96 98 99 100 114 117 118 120 124 125 215 216 217 502 503 503/1 504 505 506 507 509 510

Callouts: 174 600 601 603 604 604/1 609 612 600/2 660 661

80/3 Attacco cambio
82 Bronzina biella
83 Spina per bronzina
84 Vite portamolla
85/1 Biella frontale
86/1 Biella interna
88 Nasello fissaggio cavo
89 Vite per nasello
96 Cono per rotellina
98 Molla ritorno cambio
99 Vite regolazione cambio
100 Rotellina
114 Coperchietto corpo portamolla cambio Sport
117 Tendiguaina
118 Dado per tendiguaina
120 Molla sicurezza viti
124 Vite fissaggio cambio al forcellino
125 Dado per vite fissaggio cambio
215 Vite unione bilanceri
216 Tubetto per vite unione bilanceri
217 Dado per vite unione bilanceri
502 Corpo portamolla
503 Forcella portarotellina
503/1 Perno per forcella portarotellina
504 Bilancere frontale
505 Bilancere interno
506 Vite portamolla cambio
507 Molla cambio
509 Dado bloccaggio rotellina
510 Rotellina completa di coni e sfere

174 Rondella frizione
600 Fascetta per comando al telaio (senza vite e dado)
600/2 Staffa comando cambio con boccola
601 Maniglietta comando al telaio per cambio
603 Coperchietto comando
604 Vite registrazione frizione
604/1 Gallettino di registrazione (in alternativa con il 604)
609 Vite con dado per fascetta
612 Boccola per staffa
660 Attacco quadro per comando da saldare
661 Rondella per comando da saldare

15

[The parts of the Campagnolo Sport rear derailleur photographed one by one on a blue-gray panel, each numbered, with a lower panel showing the parts of the shift lever; the numbered parts list runs down the right margin. The body plates carry the cast lettering “Campagnolo Sport” and “Patent Campagnolo da 16 a 22 denti”.]

— Page 18 —
DERAGLIATORE CENTRALE RECORD CAMPAGNOLO con:

Callouts: 1052/1

COMANDO AL TELAIO E TRASMISSIONE SCOPERTA

Callouts: 1015 608 742 623 628

COMANDO DA SALDARE E TRASMISSIONE SCOPERTA

Callouts: 608 1013/5 623 621

COMANDO AL MANUBRIO E TRASMISSIONE SCOPERTA

Callouts: 218 1012/3 625 628 623 629

1052A
1052B
1052C

218 Cavo per deragliatore comando al manubrio (cm. 150)
608 Cavo per deragliatore comando al telaic (cm. 70)
621 Attacchino da saldare al telaio
623 Guaina in acciaio inossidabile per deragliatore comando al telaio (cm. 14,5)
625 Guaina in acciaio inossidabile per deragliatore comando al manubrio (cm. 75)
628 Fascetta per deragliatore trasmissione scoperta
629 Fascetta superiore per cambio e deragliatore comando al manubrio
742 Salvatelaio per fascette comandi
1012/3 Comando al manubrio
1013/5 Comando da saldare per deragliatore
1015 Comando al telaio per deragliatore
1052/1 Deragliatore Centrale Record

NELLE ORDINAZIONI, INDICANDO SOLAMENTE « DERAGLIATORE CENTRALE RECORD », SI INTENDERA’ IL SUDDETTO DERAGLIATORE NELLA COMBINAZIONE 1052 A.

16

[A photograph of the Campagnolo Record front derailleur 1052/1 on a large blue-gray panel, linked by bars labeled 1052A, 1052B and 1052C to three smaller panels showing the alternative controls: the frame-mounted lever 1015, the brazed-on lever 1013/5 and the handlebar-end lever 1012/3, each with exposed cable and clips. A two-column parts list and an ordering note run along the foot of the page; the derailleur cage carries the Campagnolo script logo.]

— Page 19 —

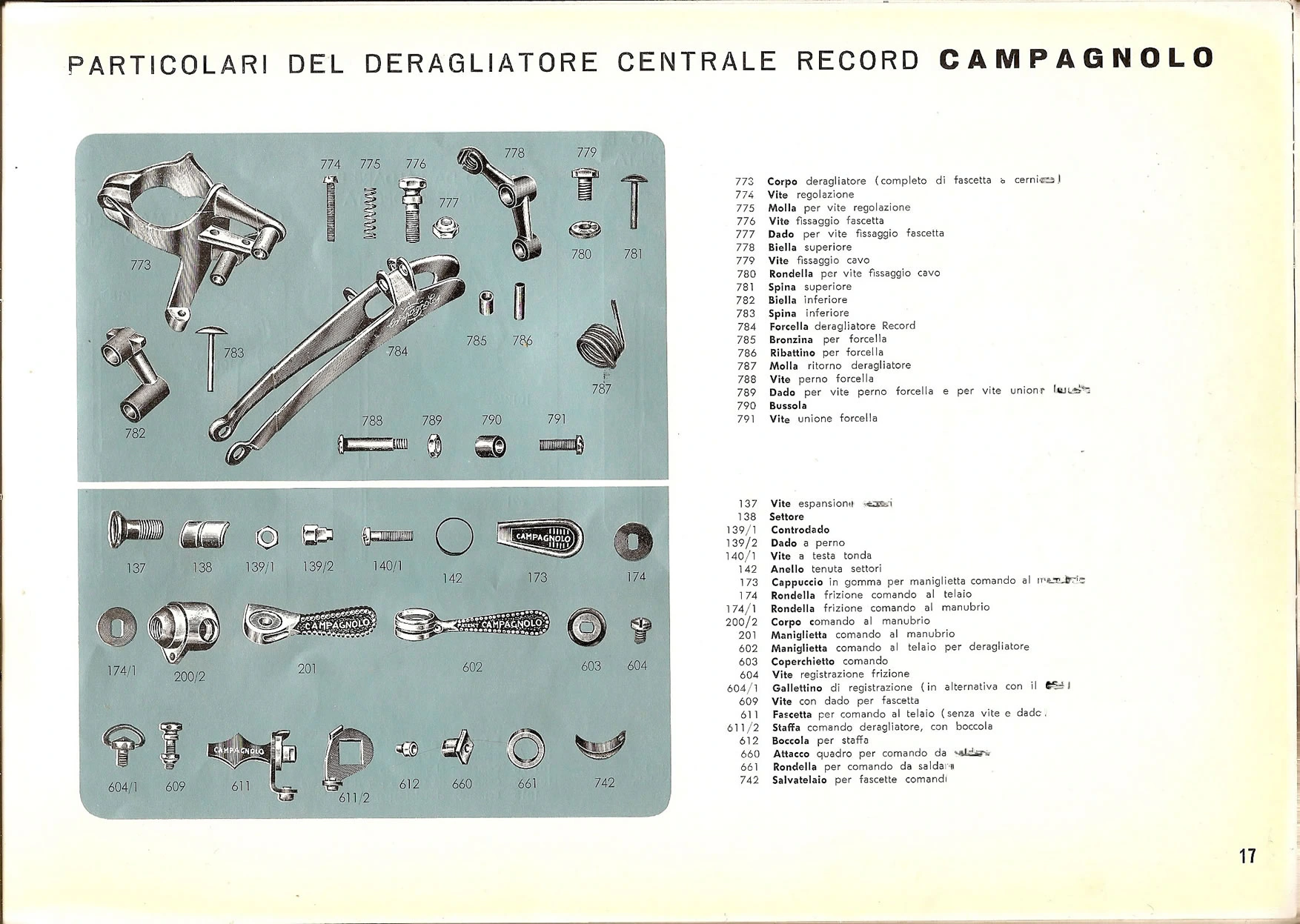

PARTICOLARI DEL DERAGLIATORE CENTRALE RECORD CAMPAGNOLO

Callouts: 773 774 775 776 777 778 779 780 781 782 783 784 785 786 787 788 789 790 791

Callouts: 137 138 139/1 139/2 140/1 142 173 174 174/1 200/2 201 602 603 604 604/1 609 611 611/2 612 660 661 742

773 Corpo deragliatore (completo di fascetta e cerniera)
774 Vite regolazione
775 Molla per vite regolazione
776 Vite fissaggio fascetta
777 Dado per vite fissaggio fascetta
778 Biella superiore
779 Vite fissaggio cavo
780 Rondella per vite fissaggio cavo
781 Spina superiore
782 Biella inferiore
783 Spina inferiore
784 Forcella deragliatore Record
785 Bronzina per forcella
786 Ribattino per forcella
787 Molla ritorno deragliatore
788 Vite perno forcella
789 Dado per vite perno forcella e per vite unione forcella
790 Bussola
791 Vite unione forcella

137 Vite espansione settori
138 Settore
139/1 Controdado
139/2 Dado a perno
140/1 Vite a testa tonda
142 Anello tenuta settori
173 Cappuccio in gomma per maniglietta comando al manubrio
174 Rondella frizione comando al telaio
174/1 Rondella frizione comando al manubrio
200/2 Corpo comando al manubrio
201 Maniglietta comando al manubrio
602 Maniglietta comando al telaio per deragliatore
603 Coperchietto comando
604 Vite registrazione frizione
604/1 Gallettino di registrazione (in alternativa con il 604)
609 Vite con dado per fascetta
611 Fascetta per comando al telaio (senza vite e dado)
611/2 Staffa comando deragliatore, con boccola
612 Boccola per staffa
660 Attacco quadro per comando da saldare
661 Rondella per comando da saldare
742 Salvatelaio per fascette comandi

17

[The parts of the Campagnolo Record front derailleur photographed one by one on a blue-gray panel, each numbered, with a lower panel showing the parts of the handlebar and frame shift levers and their clips; the numbered parts list runs down the right side of the page.]

— Page 20 —
DERAGLIATORE CENTRALE GRAN SPORT CAMPAGNOLO con:

Callouts: 1005/2

COMANDO AL TELAIO E TRASMISSIONE SCOPERTA

Callouts: 608 1015 742 623 628

COMANDO DA SALDARE E TRASMISSIONE SCOPERTA

Callouts: 608 1013/5 623 621

COMANDO AL MANUBRIO E TRASMISSIONE SCOPERTA

Callouts: 218 1012/3 625 628 623 629

1005A
1005B
1005C

218 Cavo per deragliatore comando al manubrio (cm. 150)
608 Cavo per deragliatore comando al telaio (cm. 70)
621 Attacchino da saldare al telaio
623 Guaina in acciaio inossidabile per deragliatore comando al telaio (cm. 14,5)
625 Guaina in acciaio inossidabile per cambio e deragliatore comando al manubrio (cm. 75)
628 Fascetta per deragliatore trasmissione scoperta
629 Fascetta superiore per cambio e deragliatore comando al manubrio
742 Salvatelaio per fascette comandi
1005/2 Deragliatore centrale Gran Sport
1012/3 Comando al manubrio
1013/5 Comando da saldare per deragliatore
1015 Comando al telaio per deragliatore

NELLE ORDINAZIONI, INDICANDO SOLAMENTE « DERAGLIATORE GRAN SPORT », SI INTENDERA’ IL SUDDETTO DERAGLIATORE NELLA COMBINAZIONE 1005 A

18

[A photograph of the Campagnolo Gran Sport front derailleur 1005/2 on a large blue-gray panel, linked by bars labeled 1005A, 1005B and 1005C to three smaller panels showing the alternative controls: the frame-mounted lever 1015, the brazed-on lever 1013/5 and the handlebar-end lever 1012/3, each with exposed cable and clips. A two-column parts list and an ordering note run along the foot of the page.]

— Page 21 —

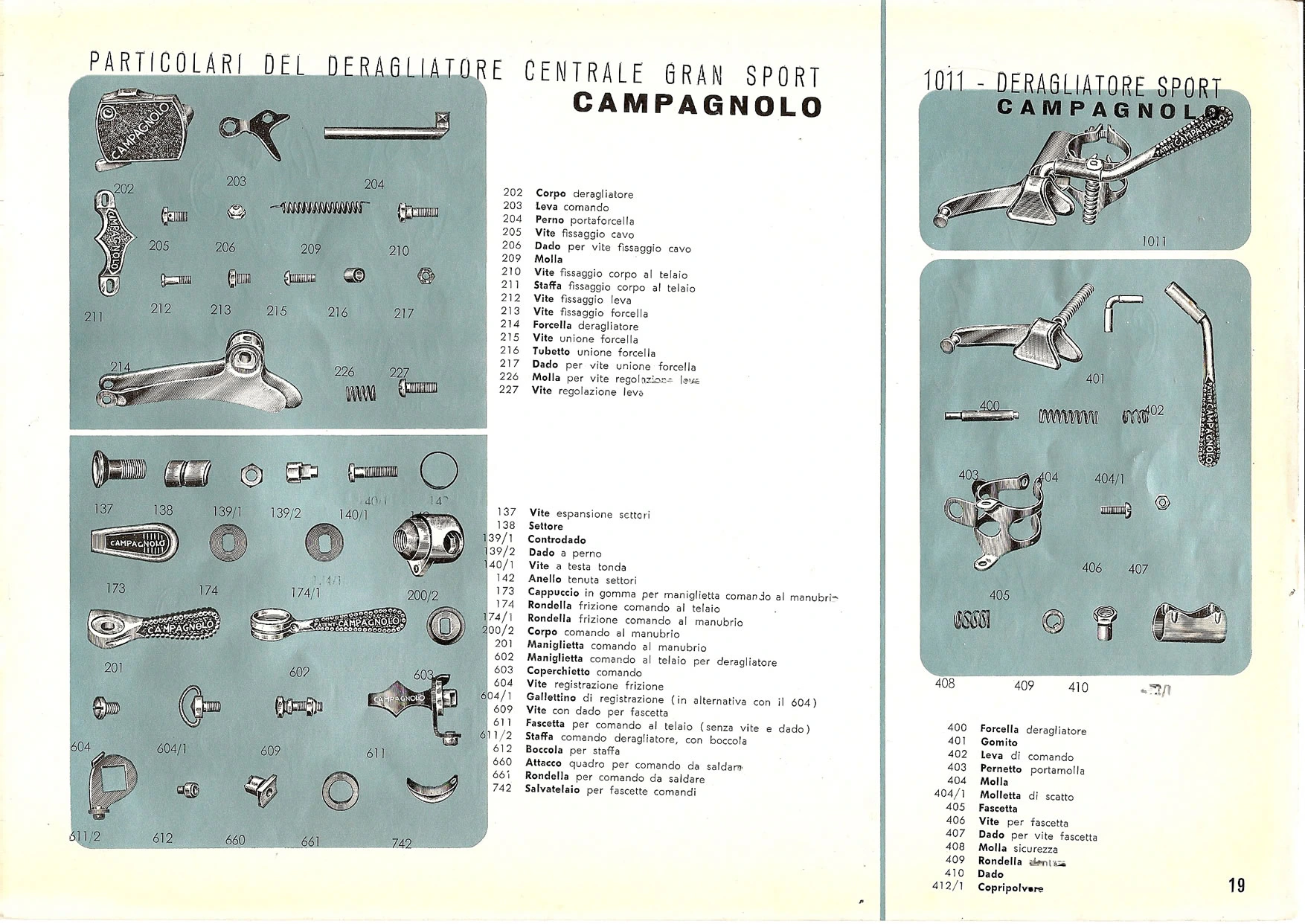

PARTICOLARI DEL DERAGLIATORE CENTRALE GRAN SPORT CAMPAGNOLO

Callouts: 202 203 204 205 206 209 210 211 212 213 215 216 217 214 226 227

Callouts: 137 138 139/1 139/2 140/1 142 173 174 174/1 200/2 201 602 603 604 604/1 609 611 611/2 612 660 661 742

202 Corpo deragliatore
203 Leva comando
204 Perno portaforcella
205 Vite fissaggio cavo
206 Dado per vite fissaggio cavo
209 Molla
210 Vite fissaggio corpo al telaio
211 Staffa fissaggio corpo al telaio
212 Vite fissaggio leva
213 Vite fissaggio forcella
214 Forcella deragliatore
215 Vite unione forcella
216 Tubetto unione forcella
217 Dado per vite unione forcella
226 Molla per vite regolazione leva
227 Vite regolazione leva

137 Vite espansione settori
138 Settore
139/1 Controdado
139/2 Dado a perno
140/1 Vite a testa tonda
142 Anello tenuta settori
173 Cappuccio in gomma per maniglietta comando al manubrio
174 Rondella frizione comando al telaio
174/1 Rondella frizione comando al manubrio
200/2 Corpo comando al manubrio
201 Maniglietta comando al manubrio
602 Maniglietta comando al telaio per deragliatore
603 Coperchietto comando
604 Vite registrazione frizione
604/1 Gallettino di registrazione (in alternativa con il 604)
609 Vite con dado per fascetta
611 Fascetta per comando al telaio (senza vite e dado)
611/2 Staffa comando deragliatore, con boccola
612 Boccola per staffa
660 Attacco quadro per comando da saldare
661 Rondella per comando da saldare
742 Salvatelaio per fascette comandi

1011 – DERAGLIATORE SPORT CAMPAGNOLO

Callouts: 1011

Callouts: 401 400 402 403 404 404/1 406 407 405 408 409 410 412/1

400 Forcella deragliatore
401 Gomito
402 Leva di comando
403 Pernetto portamolla
404 Molla
404/1 Molletta di scatto
405 Fascetta
406 Vite per fascetta
407 Dado per vite fascetta
408 Molla sicurezza
409 Rondella dentata
410 Dado
412/1 Copripolvere

19

[The parts of the Campagnolo Gran Sport front derailleur and its shift levers photographed one by one on two blue-gray panels, each numbered, with the parts lists set beside them. A narrower right-hand section shows the Campagnolo Sport front derailleur 1011, a lever-operated unit, assembled and then broken down into its numbered parts with its own list.]

— Page 22 —
1034 SERIE MOZZI RECORD STRADA A FLANGE NORMALI CON BLOCCAGGI ORIGINALI CAMPAGNOLO

Callouts: 1034/A 1034/P

1035 SERIE MOZZI RECORD STRADA A FLANGE GRANDI CON BLOCCAGGI ORIGINALI CAMPAGNOLO

Callouts: 1035/A 1035/P

1036 SERIE MOZZI RECORD PISTA CAMPAGNOLO CON DADI DI FISSAGGIO

Callouts: 1036/A 1036/P

1006/A SERIE MOZZI ACCIAIO CON BLOCCAGGI ORIGINALI CAMPAGNOLO

Callouts: 1001/1A 1001/2A

NELLE ORDINAZIONI SPECIFICARE:
FILETTATURA (Ø 35 x 24 F. O Ø 34,7 x 1 OPPURE Ø 1″370 x 24 F.)
NUMERO DEI FORI FLANGE (24 – 28 – 32 – 36 – 40)

NON PRECISANDO TALI MISURE I MOZZI VERRANNO FORNITI CON FILETTATURA Ø 35 x 24 F. E CON FORI 36

20

[Four blue-gray panels show pairs of Campagnolo hubs, front above rear: the Record road hubs with normal flanges 1034 and with large flanges 1035, both with quick releases, the Record track hubs 1036 with axle nuts, and the steel hubs with quick releases 1006/A, whose two hubs are labeled 1001/1A and 1001/2A. A note at the foot of the page gives the thread and spoke-hole options to state when ordering.]

— Page 23 —
PARTICOLARI DEI MOZZI E DEI BLOCCAGGI CAMPAGNOLO

ANTERIORI

POSTERIORI

BLOCCAGGI
Callouts: 61 1001/3 60 64 18 18 59 1006/8 61 59 18 18 65 60

RECORD STRADA
Callouts: 1 35 25/R 19 25/R 35 1 1001/4S 739 737 741 737 739 33 36 32/R 29 32/R 46 36 33 740 738 1006/5S 738 740 741

RECORD PISTA
Callouts: 667 1 35 25/R 19/P 25/R 35 1 667 1001/4P 739 737 737 739 668 33/P 36 32/R 29/P 32/R 36 33/P 668 1006/5P 743 740 738 738 740

ACCIAIO E CALIBRATI
Callouts: 1 35 25 19 25 35 1 1001/4 33 36 32 29 32 46 36 33 1006/5

1 Controcono anteriore per mozzi Record, Acciaio e Calibrati
18 Molla conica
19 Perno anteriore forato per mozzi Record strada, Acciaio e Calibrati
19/P Perno anteriore pieno per mozzo Record pista
25 Cono anteriore per mozzi Acciaio e Calibrati
25/R Cono anteriore per mozzi Record strada e pista
29 Perno posteriore forato per mozzi Record strada, Acciaio e Calibrati
29/P Perno posteriore pieno per mozzo Record pista
32 Cono posteriore per mozzi Acciaio e Calibrati
32/R Cono posteriore per mozzi Record strada e pista
33 Controcono posteriore per mozzi Record strada, Acciaio e Calibrati
33/P Controcono posteriore per mozzo Record pista
35 Rondella dentata per mozzi anteriori
36 Rondella dentata per mozzi posteriori
46 Distanziale per mozzi posteriori Record strada, Acciaio e Calibrati
59 Gallettino registrazione bloccaggi
60 Cappellotto per bloccaggi
61 Maniglietta per bloccaggi (completa di rondella Grower e dado cieco)
64 Spina per bloccaggi anteriori
65 Spina per bloccaggi posteriori
667 Dado fissaggio mozzo anteriore Record pista
668 Dado fissaggio mozzo posteriore Record pista
737 Calottina anteriore per mozzi Record strada e pista
738 Calottina posteriore per mozzi Record strada e pista
739 Copripolvere anteriore per mozzi Record strada e pista
740 Copripolvere posteriore per mozzi Record strada e pista
741 Fascettina elastica per foro oliatore
743 Contranello per mozzi Record pista
1001/3 Bloccaggio anteriore
1001/4 Perno anteriore completo per mozzi Acciaio e Calibrati
1001/4P Perno anteriore completo per mozzo Record pista
1001/4S Perno anteriore completo per mozzi Record strada
1006/5 Perno posteriore completo per mozzi Acciaio e Calibrati
1006/5P Perno posteriore completo per mozzo Record pista
1006/5S Perno pesteriore completo per mozzi Record strada
1006/8 Bloccaggio posteriore

21

[A page of drawings showing the parts of the Campagnolo front and rear hubs and quick-release skewers, in four bands on a blue-green ground: the skewers (Bloccaggi), the Record strada and Record pista hubs and the Acciaio e Calibrati hubs, each part numbered and keyed to a three-column parts list. Front parts are drawn at left under “Anteriori” and rear parts at right under “Posteriori”; the quick-release levers are engraved “Campagnolo”. Several words in the parts list are smudged in the printing of this copy.]

— Page 24 —
1048 – GRUPPO CENTRALE RECORD GUARNITURA – MOVIMENTO TIPO STRADA

PARTICOLARI

Callouts: 1049 1046 754 755 752 751 753 756 747 746 744 749 748 745

Profilo denti

1046 Movimento centrale Gran Sport con attacco quadro (salvo indicazioni contrarie), viene fornito con perno sigla 70-S-120 e con calotte filettate 36 x 24 F.
1049 Guarnitura strada (salvo indicazioni contrarie, viene fornita con pedivelle da mm. 170 e con ingranaggi per catena normale passo 1/2″ x 3/32″ (mm. 2), con 47-50 denti.

744 Perno movimento
745 Calotta fissa
746 Calotta registrabile
747 Contranello
748 Vite fissaggio
749 Rondella per vite

Particolari del movimento centrale con attacco quadro (vedi misure a pag. 24)

751 Pedivella destra strada (completa di coperchietto n. 756). Specificare la lunghezza
752 Pedivella sinistra strada (completa di coperchietto n. 756). Specificare la lunghezza
753 Ingranaggio strada per catena a rulli-passo 1/2″ x 3/32″ (mm. 2). Specificare il numero dei denti
754 Vite fissaggio ingranaggi strada
755 Dado per vite fissaggio ingranaggi
756 Coperchietto per pedivelle

PEDIVELLE: LUNGHEZZE DISPONIBILI mm. 165 – 167,5 – 170 – 172,5 – 175 – 177,5 – 180
INGRANAGGI: PER CATENA PASSO 1/2″ – DISPONIBILI DA 44 A 57 DENTI

22

[Photographs of the Campagnolo 1048 Record road crankset and bottom bracket group: at left the assembled 1049 crankset with a five-arm double chainring, the 1046 bottom bracket and a packet of Campagnolo “N°22 sfere speciali” bearing balls; at right the separate parts, with cranks, a chainring with a drawing of the tooth profile, chainring bolts, the bottom bracket axle and cups, all numbered and keyed to the parts list. A note gives the available crank lengths, 165 to 180 mm, and chainrings for 1/2″ pitch chain from 44 to 57 teeth.]

— Page 25 —
1050 – GRUPPO CENTRALE RECORD GUARNITURA – MOVIMENTO TIPO PISTA

PARTICOLARI

Callouts: 1051 1046 756 759 758 757 761 762 760 747 746 744 749 748 745

Profilo denti

Profilo denti

1046 Movimento centrale Gran Sport con attacco quadro (salvo indicazioni contrarie, viene fornito con perno sigla 65-P-110 e con calotte filettate 36×24 F.
1051 Guarnitura pista (salvo indicazioni contrarie, viene fornita con pedivelle da mm. 170 e con ingranaggio per catena a blocchi passo 1″x3/16″ (mm. 4,6), con 24 denti

744 Perno movimento
745 Calotta fissa
746 Calotta registrabile
747 Contranello
748 Vite fissaggio
749 Rondella per vite

Particolari del movimento centrale con attacco quadro (vedi misure a pag. 24)

756 Coperchietto per pedivelle
757 Pedivella destra pista (completa di coperchietto n. 756). Specificare la lunghezza
758 Pedivella sinistra pista (completa di coperchietto n. 756). Specificare la lunghezza.
759 Ingranaggio pista per catena a blocchi passo 1″ x 3/16″ (mm. 4,6). Su richiesta viene fornito per catena a blocchi passo 1″ x 1/8″ (mm. 3). Specificare il numero dei denti
760 Ingranaggio pista per catena normale a rulli passo 1/2″ x 1/8″ (mm. 3). Specificare il numero dei denti
761 Vite fissaggio ingranaggi pista
762 Dado per vite fissaggio ingranaggio

PEDIVELLE: LUNGHEZZE DISPONIBILI mm. 165 – 167,5 – 170 – 172,5 – 175 – 177,5 – 180
INGRANAGGI: PER CATENA PASSO 1″ – DISPONIBILI DA 23 a 35 DENTI
PER CATENA PASSO 1/2″ – DISPONIBILI DA 46 a 70 DENTI

23

[Photographs of the Campagnolo 1050 Record track crankset and bottom bracket group: at left the assembled 1051 crankset with a single 24-tooth chainring for 1″ block chain, the 1046 bottom bracket and a packet of Campagnolo “N°22 sfere speciali” bearing balls; at right the separate parts, with cranks, two chainrings each with a drawing of its tooth profile, chainring bolts, the bottom bracket axle and cups, all numbered and keyed to the parts list. A note gives the available crank lengths and the chainring sizes for 1″ and 1/2″ pitch chain.]

— Page 26 —
1046 – MOVIMENTO CENTRALE GRAN SPORT CAMPAGNOLO CON ATTACCO QUADRO

Callouts: 745 744 748 749 747 746 749 748

destra-desra
destra-destra
destra-sinistra

Ø 36x24F.
Ø 35×1
Ø 1″370x24F. B.S.C.

| « SIGLA PERNO » | | | LARGHEZZA SCATOLA | | | LUNGHEZZA TOTALE PERNO
PISTA | 65 P-110 | 16 | 3,5 | 65 | 3,5 | 16 | mm. 104
PISTA | 68-P-110 | 14,5 | 3,5 | 68 | 3,5 | 15,5 | » 105
PISTA | 68-P-120 | 17 | 3,5 | 68 | 3,5 | 17 | » 109
PISTA | 70-P-120 | 16 | 3,5 | 70 | 3,5 | 16 | » 109
STRADA | 68-S-120 | 19,5 | 3,5 | 68 | 3,5 | 23,5 | mm. 118
STRADA | 70-S-120 | 18,5 | 3,5 | 70 | 3,5 | 22,5 | » 118
STRADA | 74-S-120 | 18,5 | 3,5 | 74 | 3,5 | 20,5 | » 120

Significato della « SIGLA PERNO » (esempio: 65-P-110):
— Il numero (65) indica la larghezza della scatola
— La lettera (P) indica Pista
— La lettera (S) indica Strada
— Il numero (110) indica la larghezza del mozzo posteriore consigliata per ottenere una perfetta linea di catena (vedi pagg. 38-39).

744 Perno movimento con attacco quadro
745 Calotta fissa
746 Calotta registrabile
747 Contranello con spessore normale da mm. 3,5 (a richiesta si fornisce da mm. 4 o da mm. 4,5)
748 Vite fissaggio pedivelle al movimento
749 Rondella per vite fissaggio pedivelle al movimento
— Bustina con n. 22 sfere speciali Ø 1/4″

NELLE ORDINAZIONI, NON PRECISANDO IL TIPO DESIDERATO, VERRA’ INVIATO:

per la STRADA:
— Perno con sigla 70 – S – 120
— Calotte filettate Ø 36×24 F.

per la PISTA:
— Perno con sigla 65 – P . 110
— Calotte filettate Ø 36×24 F.

A RICHIESTA SI FORNISCE LA SERIE DELLE CALOTTE CON FILETTATURA MAGGIORATA DI mm. 0,1

24

[An exploded photograph of the Campagnolo 1046 Gran Sport bottom bracket with a square taper axle, showing the axle, fixed and adjustable cups, lockring, crank bolts and washers and a packet of 22 bearing balls, numbered and keyed to a parts list. At right a sectioned drawing of the bottom bracket shell gives the three thread standards (36x24F., 35×1 and 1″370x24F. B.S.C.) above a dimension table of the track and road axles by axle code, shell width and total axle length, with a key explaining the axle code. Several figures in the axle length column are damaged in the printing of this copy.]

— Page 27 —

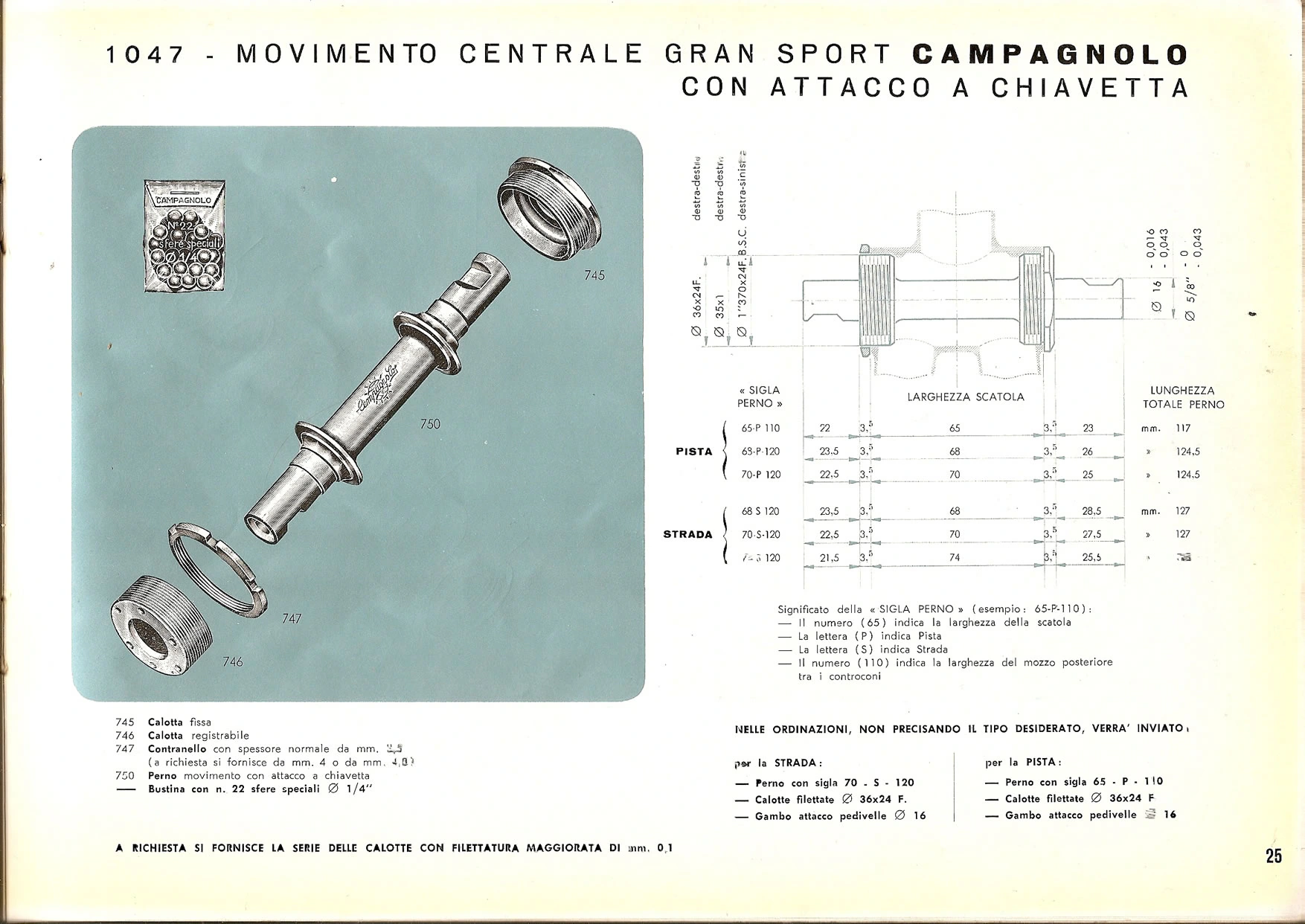

1047 – MOVIMENTO CENTRALE GRAN SPORT CAMPAGNOLO CON ATTACCO A CHIAVETTA

Callouts: 745 750 747 746

destra-destra
destra-destra
destra-sinistra

Ø 36x24F.
Ø 35×1
Ø 1″370x24F. B.S.C.

Ø 16 – 0,016 – 0,043
Ø 5/8″ – 0 – 0,043

| « SIGLA PERNO » | | | LARGHEZZA SCATOLA | | | LUNGHEZZA TOTALE PERNO
PISTA | 65-P 110 | 22 | 3,5 | 65 | 3,5 | 23 | mm. 117
PISTA | 63-P-120 | 23,5 | 3,5 | 68 | 3,5 | 26 | » 124,5
PISTA | 70-P 120 | 22,5 | 3,5 | 70 | 3,5 | 25 | » 124,5
STRADA | 68 S 120 | 23,5 | 3,5 | 68 | 3,5 | 28,5 | mm. 127
STRADA | 70-S-120 | 22,5 | 3,5 | 70 | 3,5 | 27,5 | » 127
STRADA | 74-S 120 | 21,5 | 3,5 | 74 | 3,5 | 25,5 | » 128

Significato della « SIGLA PERNO » (esempio: 65-P-110):
— Il numero (65) indica la larghezza della scatola
— La lettera (P) indica Pista
— La lettera (S) indica Strada
— Il numero (110) indica la larghezza del mozzo posteriore tra i controconi

745 Calotta fissa
746 Calotta registrabile
747 Contranello con spessore normale da mm. 3,5 (a richiesta si fornisce da mm. 4 o da mm. 4,5)
750 Perno movimento con attacco a chiavetta
— Bustina con n. 22 sfere speciali Ø 1/4″

NELLE ORDINAZIONI, NON PRECISANDO IL TIPO DESIDERATO, VERRA’ INVIATO:

per la STRADA:
— Perno con sigla 70 – S – 120
— Calotte filettate Ø 36×24 F.
— Gambo attacco pedivelle Ø 16

per la PISTA:
— Perno con sigla 65 – P – 110
— Calotte filettate Ø 36×24 F
— Gambo attacco pedivelle Ø 16

A RICHIESTA SI FORNISCE LA SERIE DELLE CALOTTE CON FILETTATURA MAGGIORATA DI mm. 0,1

25

[An exploded photograph of the Campagnolo 1047 Gran Sport bottom bracket for cotter pin cranks, showing the axle with its flats for the cotters, fixed and adjustable cups, lockring and a packet of 22 bearing balls, numbered and keyed to a parts list. At right a sectioned drawing of the bottom bracket shell gives the three thread standards and the axle diameter tolerances above a dimension table of the track and road axles by axle code, shell width and total axle length. The last length in the table and several figures in the parts list are damaged in the printing of this copy.]

— Page 28 —
SERIE STERZO GRAN SPORT CAMPAGNOLO

1039 SERIE STRADA

Callouts: 681 682 683 684 685 686

1040 SERIE PISTA

Callouts: 681 682 687 688 689 690

681 Controdado
682 Rondella dentata
683 Calotta superiore strada
684 Cono superiore strada (a richiesta si fornisce con gambo maggiorato mm. 0,5)
685 Calotta inferiore strada (a richiesta si fornisce con gambo maggiorato mm. 0,5)
686 Cono inferiore strada (a richiesta si fornisce con foro stretto)

681 Controdado
682 Rondella dentata
687 Calotta superiore pista
688 Cono superiore pista (a richiesta si fornisce con gambo maggiorato mm. 0,5)
689 Calotta inferiore pista (a richiesta si fornisce con gambo maggiorato mm. 0,5)
690 Cono inferiore pista (a richiesta si fornisce con foro stretto).

NON SPECIFICANDO PARTICOLARI FILETTATURE, LE SERIE STERZO VERRANNO FORNITE CON FILETTATURA Ø 25,4×24 F. A RICHIESTA SI FORNISCONO ANCHE CON FILETTATURE Ø 25×1 E Ø 1″x24 t.p.i. B.S.C.

LE SERIE STERZO CAMPAGNOLO VENGONO FORNITE COMPLETE DI SFERE SPECIALI (Ø 3/16″ PER IL TIPO STRADA E Ø 5/32″ PER IL TIPO PISTA).

26

[Exploded photographs of the Campagnolo Gran Sport headsets, the 1039 road set at left and the 1040 track set at right, each part numbered and keyed to a parts list, with a packet of bearing balls beside each set (“N°44 sfere speciali Ø 3/16” for the road set, “N°52 sfere speciali Ø 5/32” for the track set). Notes below give the standard thread, 25,4×24 F., and the 25×1 and 1″x24 t.p.i. B.S.C. threads supplied on request. Several figures in the parts list and the last line are damaged in the printing of this copy.]

— Page 29 —
PEDALI GRAN SPORT CAMPAGNOLO

1037 SERIE STRADA

1038 SERIE PISTA

1038/1 SERIE PISTA con DENTI

Callouts: 1037/D 1038/D 1038/1D 1037/S 1038/S 1038/1S

1037/D Pedale destro strada Campagnolo
1037/S Pedale sinistro strada Campagnolo
1038/D Pedale destro pista Campagnolo
1038/S Pedale sinistro pista Campagnolo
1038/1D Pedale destro pista Campagnolo, con denti
1038/1S Pedale sinistro pista Campagnolo, con denti

PARTICOLARI

Callouts: 669 670 671 672 673 674 675 676 677 678 679

669 Perno pedale sinistro
670 Perno pedale destro
671 Gommino perni
672 Calottina (a richiesta si fornisce maggiorata)
673 Rondella dentata
674 Cono
675 Controcono
676 Vite fermapiede
677 Rondella fermapiede
678 Copripolvere
679 Cappellotto

NON SPECIFICANDO PARTICOLARI FILETTATURE, I PEDALI VERRANNO SEMPRE FORNITI CON PERNI FILETTATI Ø 9/16″X20 F. A RICHIESTA I PEDALI SI FORNISCONO ANCHE CON PERNI FILETTATI Ø 14×1,25

27

[Photographs of the Campagnolo Gran Sport pedals: the 1037 road pedals at left and the 1038 track pedals and 1038/1 toothed track pedals at right, each shown as a right and left pair, with the cages marked “Patent Campagnolo”. Below, under “Particolari”, the pedal axles, bearings, cups, cones, toe clip screws and dust caps are laid out with their part numbers beside a packet of Campagnolo “N°48 sfere speciali Ø 5/32″ bearing balls. A note gives the standard 9/16” pedal thread and the 14×1,25 thread supplied on request.]

— Page 30 —

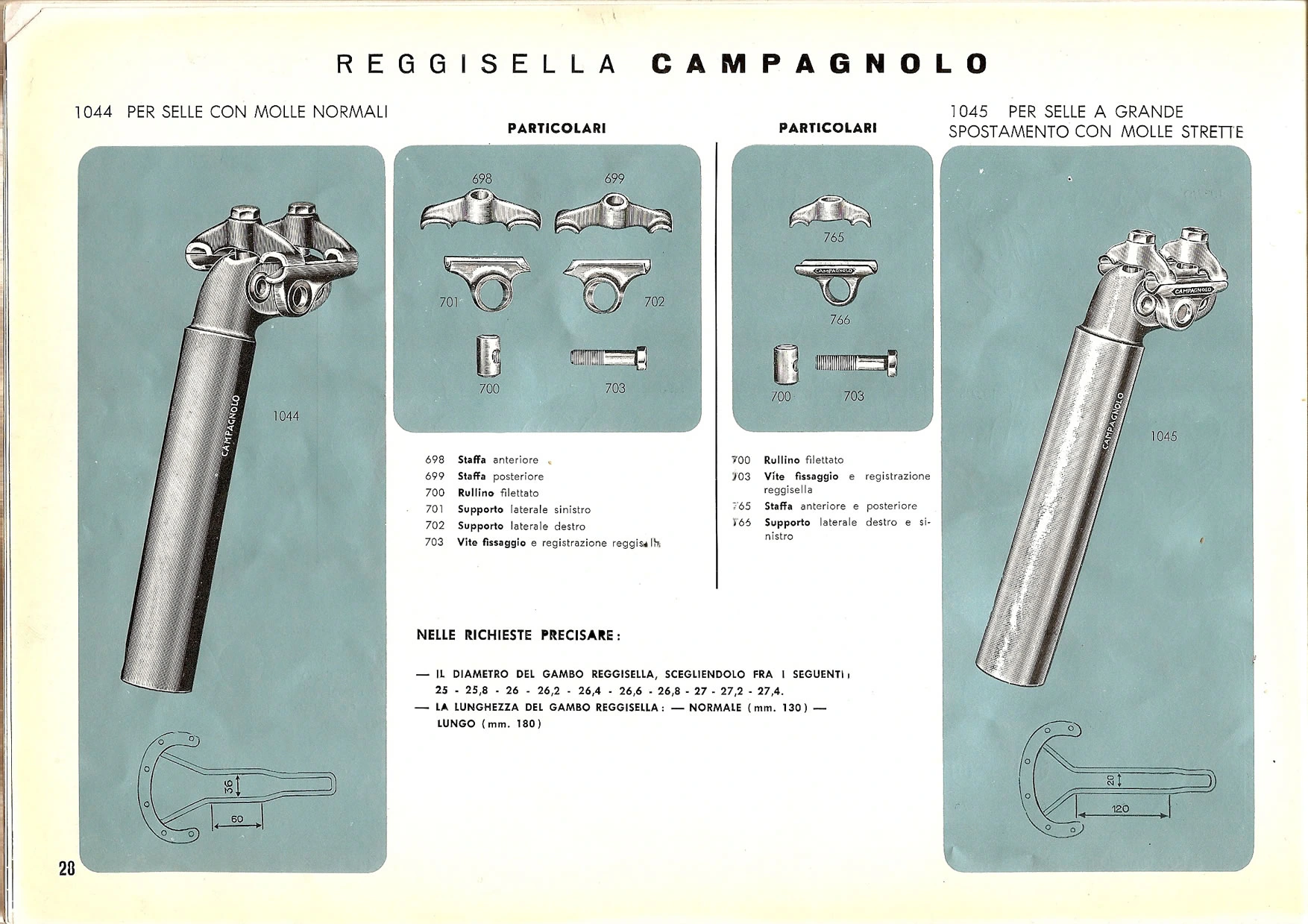

REGGISELLA CAMPAGNOLO

1044 PER SELLE CON MOLLE NORMALI

Callouts: 1044 36 60

PARTICOLARI

Callouts: 698 699 701 702 700 703

698 Staffa anteriore
699 Staffa posteriore
700 Rullino filettato
701 Supporto laterale sinistro
702 Supporto laterale destro
703 Vite fissaggio e registrazione reggisella

PARTICOLARI

Callouts: 765 766 700 703

700 Rullino filettato
703 Vite fissaggio e registrazione reggisella
765 Staffa anteriore e posteriore
766 Supporto laterale destro e sinistro

1045 PER SELLE A GRANDE SPOSTAMENTO CON MOLLE STRETTE

Callouts: 1045 20 120

NELLE RICHIESTE PRECISARE:

— IL DIAMETRO DEL GAMBO REGGISELLA, SCEGLIENDOLO FRA I SEGUENTI: 25 – 25,8 – 26 – 26,2 – 26,4 – 26,6 – 26,8 – 27 – 27,2 – 27,4.
— LA LUNGHEZZA DEL GAMBO REGGISELLA: — NORMALE (mm. 130) — LUNGO (mm. 180)

28

[Photographs of the two Campagnolo seat posts, the 1044 for saddles with normal springs at left and the 1045 for saddles with long setback and narrow springs at right, each with its clamp parts shown separately under “Particolari” and keyed to a parts list. Below each post a drawing of a saddle frame gives the clamping dimensions, 36 by 60 for the 1044 and 20 by 120 for the 1045. A note lists the available seat post diameters, 25 to 27,4, and the normal (130 mm) and long (180 mm) lengths.]

— Page 31 —
FORCELLINI E PUNTE FORCELLA CAMPAGNOLO

1010 SERIE GRAN SPORT

Callouts: 37 302/1 303 302 300 301 37 2 2

1010/1 SERIE SPORT

Callouts: 310 311 312 312

1053 SERIE PISTA

Callouts: 664 664 665 665

2 Punta forcella destra e sinistra
37 Vite e rondella
300 Forcellino sinistro
301 Forcellino destro
302 Vite registrazione
302/1 Dado zigrinato per vite registrazione
303 Molla per vite registrazione

310 Forcellino sinistro
311 Forcellino destro
312 Punta forcella destra e sinistra

664 Forcellino destro e sinistro
665 Punta forcella destra e sinistra

29

[Photographs of Campagnolo rear dropouts and fork ends in three panels: the 1010 Gran Sport set with derailleur hanger and adjuster screws, the 1010/1 Sport set and the 1053 track set, each with its fork ends below and every part numbered and keyed to a parts list. The Gran Sport dropouts and the fork ends are stamped “Brev. Campagnolo”.]

— Page 32 —

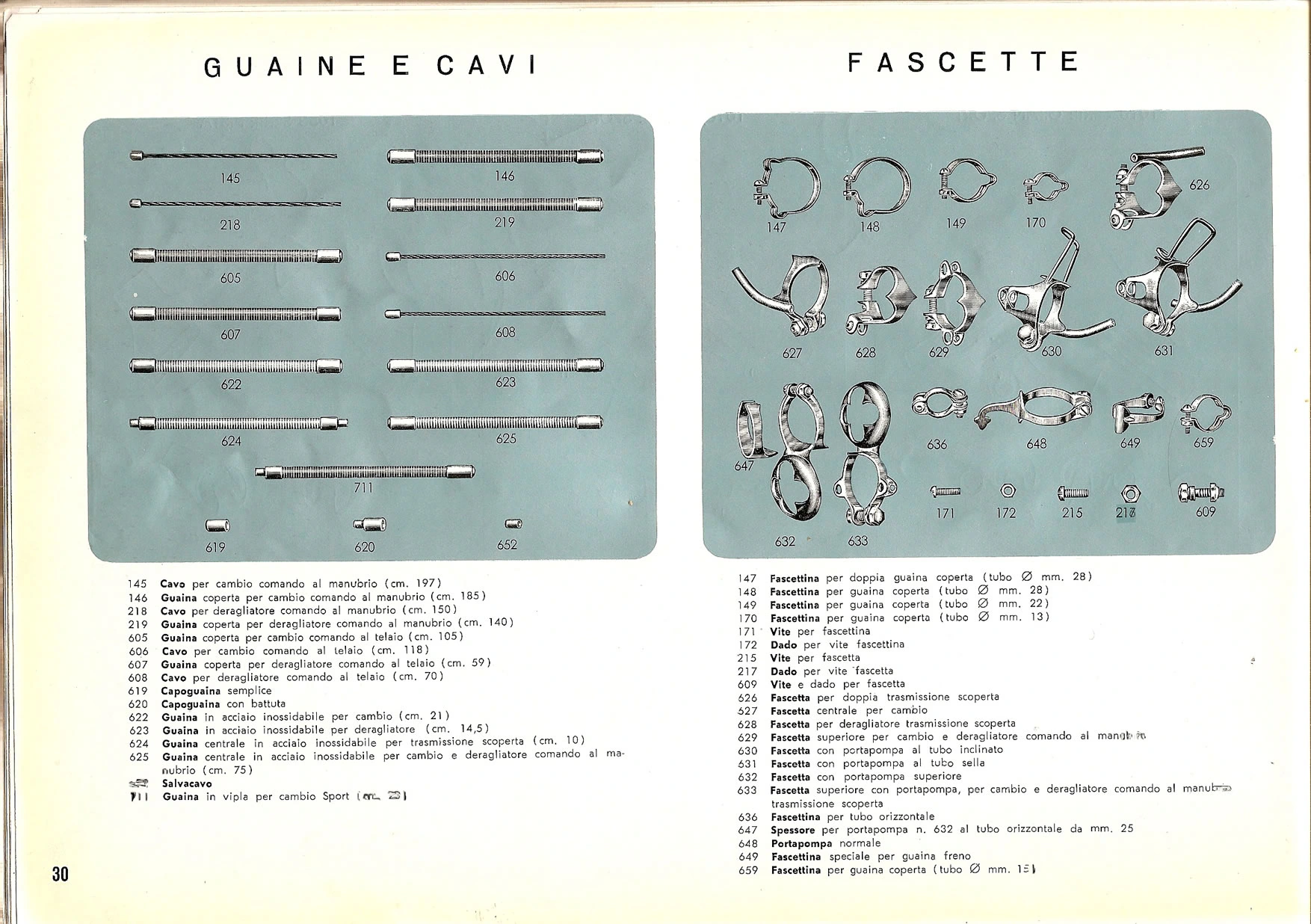

GUAINE E CAVI

Callouts: 145 146 218 219 605 606 607 608 622 623 624 625 711 619 620 652

145 Cavo per cambio comando al manubrio (cm. 197)
146 Guaina coperta per cambio comando al manubrio (cm. 185)
218 Cavo per deragliatore comando al manubrio (cm. 150)
219 Guaina coperta per deragliatore comando al manubrio (cm. 140)
605 Guaina coperta per cambio comando al telaio (cm. 105)
606 Cavo per cambio comando al telaio (cm. 118)
607 Guaina coperta per deragliatore comando al telaio (cm. 59)
608 Cavo per deragliatore comando al telaio (cm. 70)
619 Capoguaina semplice
620 Capoguaina con battuta
622 Guaina in acciaio inossidabile per cambio (cm. 21)
623 Guaina in acciaio inossidabile per deragliatore (cm. 14,5)
624 Guaina centrale in acciaio inossidabile per trasmissione scoperta (cm. 10)
625 Guaina centrale in acciaio inossidabile per cambio e deragliatore comando al manubrio (cm. 75)
652 Salvacavo
711 Guaina in vipla per cambio Sport (cm. 23)

FASCETTE

Callouts: 147 148 149 170 626 627 628 629 630 631 647 636 648 649 659 171 172 215 217 [?] 609 632 633

147 Fascettina per doppia guaina coperta (tubo Ø mm. 28)
148 Fascettina per guaina coperta (tubo Ø mm. 28)
149 Fascettina per guaina coperta (tubo Ø mm. 22)
170 Fascettina per guaina coperta (tubo Ø mm. 13)
171 Vite per fascettina
172 Dado per vite fascettina
215 Vite per fascetta
217 Dado per vite fascetta
609 Vite e dado per fascetta
626 Fascetta per doppia trasmissione scoperta
627 Fascetta centrale per cambio
628 Fascetta per deragliatore trasmissione scoperta
629 Fascetta superiore per cambio e deragliatore comando al manubrio
630 Fascetta con portapompa al tubo inclinato
631 Fascetta con portapompa al tubo sella
632 Fascetta con portapompa superiore
633 Fascetta superiore con portapompa, per cambio e deragliatore comando al manubrio, trasmissione scoperta
636 Fascettina per tubo orizzontale
647 Spessore per portapompa n. 632 al tubo orizzontale da mm. 25
648 Portapompa normale
649 Fascettina speciale per guaina freno
659 Fascettina per guaina coperta (tubo Ø mm. 15)

30

[Photographs of Campagnolo cable housings and inner cables at left (Guaine e cavi) and of frame clips, cable clamps, pump pegs and their screws and nuts at right (Fascette), every item numbered and keyed to a parts list giving lengths in centimeters and tube diameters. The callout under the small nut keyed to 217 in the list shows a 7 printed over an 8.]

— Page 33 —
RACCORDI SPECIALI PER POMPA

Callouts: 1030 1030/1 1030/2 1030/3

PARTICOLARI

Callouts: 640 641 642 643 644 645 646 653

640 Cappuccio forcellina
641 Dado zigrinato
642 Rondella portagommino
643 Gommino per valvole
644 Rondella guarnizione per 1030
645 Vite di fermo raccordi
646 Rondella guarnizione per 1030/1 e 1030/2
653 Rondella guarnizione per 1030/3
1030 Raccordo con vite da 7/32″ o da 7×1
1030/1 Raccordo con foro filettato da 9×1,25
1030/2 Raccordo con foro filettato da 9×1,25 a base quadra
1030/3 Raccordo con vite 5×1 o 7×1 (tipo francese)

ACCESSORI VARI

Callouts: 764 763 55 651 128/1 80/1

55 Disco pararaggi. Specificare se per 4 o 5 pignoni
80/1 Attacco per cambio da saldare al forcellinc
128/1 Fermaruota per forcellino
651 Anello distanziale per ruota libera: spessori da mm. 1 – 1,5 – 2
763 Pignone per catena normale passo 1/2″ x 1/8″ (mm. 3). Si forniscono pignoni a 12 – 13 – 14 – 15 – 16 denti.
764 Pignone per catena a blocchi passo 1″ x 3/16″ (mm. 4,6). Si forniscono pignoni a 6 – 7 – 8 denti. Su richiesta viene fornito per catena a blocchi passo 1″ x 1/8″.

1029 – GUIDA CATENA

Callouts: 1029

1031 – TENDICATENA CICLOMOTORE

Callouts: 1031

31

[Photographs of Campagnolo accessories in four panels: the 1030 to 1030/3 pump head connectors with their small parts under “Particolari”, various accessories including a spoke protector disc, a track cog, a block chain cog, a freewheel spacer ring, a derailleur hanger and a wheel stop, the 1029 chain guide, and the 1031 chain tensioner for mopeds (ciclomotore). Each item is numbered and keyed to a parts list.]

— Page 34 —

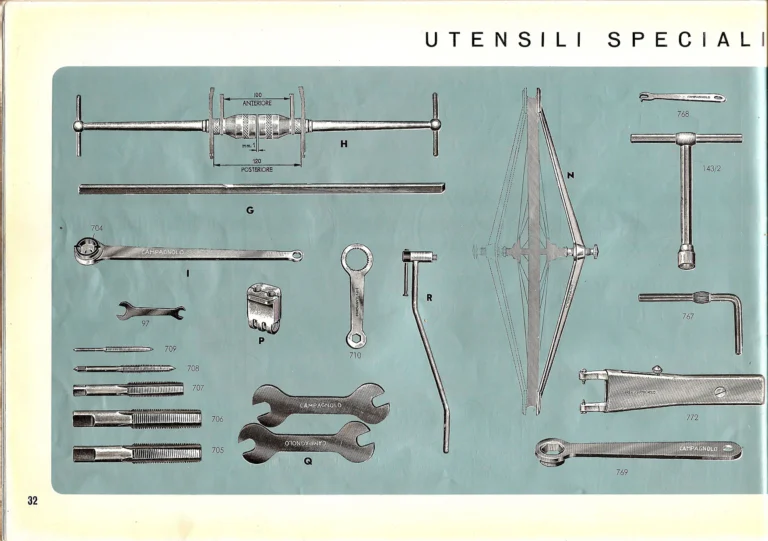

UTENSILI SPECIALI

Callouts: H 768 143/2 N G 704 I R 767 97 P 709 710 708 707 772 706 705 Q 769

100 ANTERIORE
mm. 1
120 POSTERIORE

32

[Drawings of Campagnolo special workshop tools on a blue panel, each lettered or numbered and keyed to the list on the facing page: the fork-end alignment gauge H with its front and rear spacing marked, the alignment bar G, freewheel tools, taps, cone wrenches, the wheel dishing gauge N and crank and headset wrenches. The heading runs across the spread and continues on the next page.]

— Page 35 —
CAMPAGNOLO

Callouts: 771 770 733/2 733/1 721/3 721/2 721/4

G Asta per controllare l’inclinazione dei forcellini e l’allineamento della pedaliera con la ruota libera
H Calibro per il perfetto allineamento dei forcellini e punte forcella
I Chiave per svitare le ruote libere da 14 e 16 denti ed altre di tipo comune.
N Dima per controllare la centratura del cerchio rispetto i controconi dei mozzi
P Pinza per tenere con la morsa i perni filettati Ø 9 e Ø 10
Q Serie chiavi in acciaio temperato per coni e controconi (misure 13-14 o 15-16)
R Riscontro per controllare l’occhiello del forcellino destro
97 Chiave registrazione rotelline cambio
143/2 Chiave a T da mm. 6-8
704 Ghiera per chiave ruota libera (fig. I)
705 Maschio a mano Ø 9/16″x20 F. destro
706 Maschio a mano Ø 9/16″ x 20 F. sinistro
707 Maschio a mano Ø 10 x 26 F
708 Maschio a mano Ø 5 x 0,8
709 Maschio a mano Ø 3 x 0,5
710 Chiave per pedali
721/2 Maschio a macchina per scatola movimento centrale
721/3 Attacco quadro per maschio a macchina n. 721/2
721/4 Attacco a cono Morse per maschio a macchina n. 721/2
733/1 Doppia fresa per sedi calotte sterzo (vedi anche a pag. 35)
733/2 Attrezzo per fresare sedi calotte sterzo, con doppia fresa n. 733/1 e con attacco per macchine utensili
767 Chiave a L con esagono mm. 5 per ingranaggi guarnitura
768 Chiave per dadi fissaggio ingranaggi guarnitura
769 Chiave per fissaggio pedivelle al movimento centrale
770 Estrattore pedivelle
771 Chiave doppia per sella e reggisella
772 Chiave speciale con leve mobili per sterzi speciali

33

[A list of Campagnolo special tools keyed by letter and number to the drawings on this spread, beside a blue panel showing the double saddle wrench 771 on a saddle and seat post, the crank extractor 770, the headset cutter 733/1 with its holder 733/2 and the bottom bracket tap 721/2 with its fittings 721/3 and 721/4. The heading completes “UTENSILI SPECIALI CAMPAGNOLO” across the spread, and the word “FORLI'” is written faintly in pencil at the top of the page.]

— Page 36 —
1045 – CASSETTA UTENSILI CAMPAGNOLO PER STERZO E MOVIMENTO CENTRALE

Callouts: 712 712/1 769 714 715 716 717 718 719 713 735 720 734 721 733 721/1 732 722 731 723 730 770 729 728 727 726 725 724

34

[A drawing of the open Campagnolo tool case 1045 for headsets and bottom brackets, its fitted tools each numbered from 712 to 735, with 769 and 770, on a blue panel.]

— Page 37 —
RICAMBI UTENSILI CASSETTA

712 Chiave per sterzo e contranello movimento centrale
712/1 Chiave per sterzo e calotta sinistra movimento centrale
713 Chiave per calotta destra movimento centrale e per perno pedali
714 Attrezzo per filettare il cannotto forcella
715 Manicotto espansibile per sterzi da mm. 95 a mm. 130
716 Manicotto espansibile per sterzi superiori a mm. 130
717 Alesatore completo di gambo per tubo sterzo
718 Attrezzo per fresare il collarino testa forcella
719 Spazzolino
720 Manici per n. 717, n. 721 e n. 721/1
721 Maschio con gambo per scatola movimento centrale
721/1 Maschio senza gambo per scatola movimento centrale
722 Attrezzo montaggio coni sterzo su forcella
723 Estrattore per calotte sterzo
724 Manicotto filettato per movimento centrale
725 Attrezzo per spianare la scatola movimento centrale
726 Alesatore per pedivelle
727 Truschino per controllare e raddrizzare il cannotto forcella (filettato 25,4×24 F)
728 Boccole per attrezzo n. 733 per montaggio calotte sterzo sul telaio
729 Estrattore per cono testa forcella
730 Serie chiavi a tubo per manicotti n. 715, n. 716 e n. 724
731 Calibro controllo collarino testa forcella
732 Calibro controllo sedi calotte sterzo
733 Attrezzo con doppia fresa per sedi calotte sterzo (con il n. 728 serve per il montaggio delle calotte sul telaio).
734 Calibro controllo sedi calotte sterzo maggiorate di mm. 0,5
735 Fresa per sedi calotte sterzo maggiorate di mm. 0,5
769 Chiave per fissaggio pedivelle al movimento centrale
770 Estrattore pedivelle

712/2 Punte per chiave n. 712/1
714/1 Filiera per cannotto forcella con filettatura 25,4×24 F. (su richiesta si fornisce anche con filettatura 25×1)
717/1 Alesatore per tubo sterzo
718/1 Fresa per collarino testa forcella
721/5 Ricambio per maschi movimento centrale n. 721 e n. 721/1, con filettatura destra 36×24 F. (su richiesta si fornisce anche con filettature 1″370×24 F e 35×1 destre, oppure 1″370×24 F. sinistra)
724 Manicotto filettato per movimento centrale ccn filettatura destra 36×24 F. (su richiesta si fornisce anche con filettatura destra 35×1 e destra-sinistra 1″370×24 F.)
725/1 Fresa per attrezzo n. 725 per spianare la scatola movimento centrale
726 Ricambio alesatore per pedivelle
727/1 Base per truschino n. 727 con filettatura 25×1
733/1 Doppia fresa per sedi calotte sterzo
735 Ricambio doppia fresa per sedi calotte sterzo maggiorate di mm. 0,5

Callouts: 712/2 714/1 717/1 718/1 721/5 724 725/1 726 727/1 733/1 735

35

[A two-column list of the tools in the Campagnolo tool case 1045 and of their spare parts, beside a blue panel of photographs of the spare parts: the pins 712/2, the steerer die 714/1, the head tube reamer 717/1, the crown race cutter 718/1, the tap insert 721/5, the threaded sleeve 724, the facing cutter 725/1, the crank reamer 726, the base 727/1 and the headset cutters 733/1 and 735.]

— Page 38 —

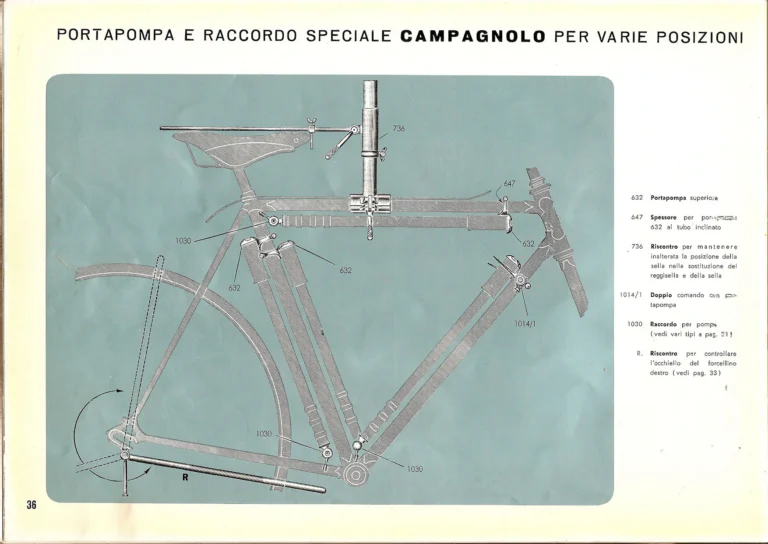

PORTAPOMPA E RACCORDO SPECIALE CAMPAGNOLO PER VARIE POSIZIONI

Callouts: 736 647 1030 632 632 632 1014/1 1030 1030 R

632 Portapompa superiore
647 Spessore per portapompa 632 al tubo inclinato
736 Riscontro per mantenere inalterata la posizione della sella nella sostituzione del reggisella e della sella
1014/1 Doppio comando con portapompa
1030 Raccordo per pompa (vedi vari tipi a pag. 31)
R. Riscontro per controllare l’occhiello del forcellino destro (vedi pag. 33)

36

[A drawing of a bicycle frame on a blue panel showing where the Campagnolo pump pegs 632, the spacer 647, the double lever with pump peg 1014/1 and the pump fittings 1030 can be fitted, with the saddle position gauge 736 clamped to the seat post and the dropout alignment tool R in the rear dropout.]

— Page 39 —
LINEE DI CATENA STRADA E PISTA

TABELLE DEI RAPPORTI

[A section title page for the chain line and gear table section, set in black capitals on a plain cream page with a short rule between the two lines.]

— Page 40 —
LINEA DI CATENA STRADA

LINEA DELLA CATENA
LINEA CENTRO TELAIO
LARGHEZZA SCATOLA
Callouts: A B C

LARGHEZZA SCATOLA | LARGHEZZA MOZZO « A » | BATTUTA RUOTALIBERA AL FORCELLINO « B » | LINEA DI CATENA « C »
68 | 120 | 29 | 43,5
70 | 120 | 29 | 43,5
74 | 120 | 29 | 43,5

38

[A plan drawing of a road bicycle’s chainstays, bottom bracket and rear hub with freewheel, marking the chain line, the frame center line, the bottom bracket shell width and the dimensions A, B and C, above a table of road chain line dimensions for 68, 70 and 74 mm bottom bracket shells.]

— Page 41 —
LINEA DI CATENA PISTA

LINEA DELLA CATENA
LINEA CENTRO TELAIO
LARGHEZZA SCATOLA
Callouts: B C A

LARGHEZZA SCATOLA | LARGHEZZA MOZZO « A » | BATTUTA PIGNONE AL FORCELLINO « B » | LINEA DI CATENA « C »
65 | 110 | 21,5 | 40
68 | 110 | 21,5 | 40
68 | 120 | 24 | 42,5
70 | 120 | 24 | 42,5

39

[A plan drawing of a track bicycle’s chainstays, bottom bracket and fixed rear hub, marking the chain line, the frame center line, the bottom bracket shell width and the dimensions A, B and C, above a table of track chain line dimensions for 110 and 120 mm hubs.]

— Page 42 —
TABELLE DEI RAPPORTI
Sviluppo in metri per 1 giro completo della pedaliera

Con ruote diametro 670 m/m

Numero dei denti ingranaggio centrale | Numero dei denti dell’ingranaggio posteriore
| 6 | | 7 | | 8 | | 9 | | 10 | | 11 | | 12 | | 13
| 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | 25 | 26
20 o 40 | 7,01 | 6,47 | 6,01 | 5,61 | 5,26 | 4,95 | 4,67 | 4,42 | 4,20 | 4,00 | 3,82 | 3.66 | 3,50 | 3,36 | 3,23
41 | 7,19 | 6,63 | 6,16 | 5,75 | 5,39 | 5,07 | 4,79 | 4,53 | 4,31 | 4,10 | 3,92 | 3,75 | 3,59 | 3,44 | 3,31
21 o 42 | 7,36 | 6,79 | 6,31 | 5,89 | 5,52 | 5,19 | 4,90 | 4,65 | 4,41 | 4,20 | 4,01 | 3,84 | 3,68 | 3,53 | 3,39
43 | 7,54 | 6,96 | 6,46 | 6,03 | 5,65 | 5,32 | 5,02 | 4,76 | 4,52 | 4,30 | 4,11 | 3,93 | 3,77 | 3,61 | 3,47
22 o 44 | 7,71 | 7,12 | 6,61 | 6,17 | 5,78 | 5.44 | 5,14 | 4.87 | 4,63 | 4,40 | 4,20 | 4,02 | 3,85 | 3,70 | 3,56
45 | 7,89 | 7,28 | 6,76 | 6,31 | 5,91 | 5,57 | 5,26 | 4,98 | 4,73 | 4,50 | 4,30 | 4,11 | 3,94 | 3,78 | 3,64
23 o 46 | 8.06 | 7,44 | 6,91 | 6,45 | 6,04 | 5,69 | 5,37 | 5,09 | 4,84 | 4,60 | 4,39 | 4,21 | 4,03 | 3,86 | 3,72
47 | 8,24 | 7,60 | 7,06 | 6,59 | 6,18 | 5,81 | 5,49 | 5,20 | 4,94 | 4,70 | 4,49 | 4.30 | 4,12 | 3,95 | 3,80
24 o 48 | 8,42 | 7,77 | 7,21 | 6,73 | 6,31 | 5,94 | 5,61 | 5,31 | 5,05 | 4,80 | 4,59 | 4,39 | 4,20 | 4,03 | 3,88
49 | 8.59 | 7,93 | 7,36 | 6,87 | 6,44 | 6,06 | 5,72 | 5,42 | 5,15 | 4,91 | 4,68 | 4,48 | 4,29 | 4.12 | 3,96
25 o 50 | 8,77 | 8,09 | 7,51 | 7,01 | 6,57 | 6,19 | 5,84 | 5,53 | 5,26 | 5,01 | 4,78 | 4,57 | 4,38 | 4,20 | 4,04
51 | 8,94 | 8,25 | 7,66 | 7.15 | 6,70 | 6,31 | 5,96 | 5,64 | 5,36 | 5,11 | 4,87 | 4.66 | 4,47 | 4,28 | 4,12
26 o 52 | 9,12 | 8,41 | 7,81 | 7,29 | 6,83 | 6,43 | 6,07 | 5,75 | 5,47 | 5,21 | 4,97 | 4,75 | 4,56 | 4.37 | 4,20
53 | 9,29 | 8,58 | 7,96 | 7,43 | 6,96 | 6,56 | 6,19 | 5,86 | 5,57 | 5,31 | 5,06 | 4,84 | 4,62 | 4.45 | 4,28
27 o 54 | 9,47 | 8,74 | 8,11 | 7,57 | 7,10 | 6,68 | 6,31 | 5,97 | 5,68 | 5,41 | 5,16 | 4,94 | 4,73 | 4,54 | 4,36
55 | 9,64 | 8,90 | 8,26 | 7,71 | 7,23 | 6,80 | 6,42 | 6,08 | 5,78 | 5,51 | 5,25 | 5,03 | 4,82 | 4,62 | 4,45
28 o 56 | 9,82 | 9,06 | 8,41 | 7,85 | 7,36 | 6,93 | 6,54 | 6,19 | 5,89 | 5,61 | 5,35 | 5,12 | 4,91 | 4,70 | 4,53

Con ruote diametro 680 m/m

Numero dei denti ingranaggio centrale | Numero dei denti dell’ingranaggio posteriore
| 6 | | 7 | | 8 | | 9 | | 10 | | 11 | | 12 | | 13
| 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | 25 | 26
20 o 40 | 7,12 | 6,57 | 6,10 | 5,69 | 5,34 | 5,02 | 4,74 | 4,50 | 4,27 | 4,07 | 3,88 | 3,71 | 3,56 | 3,42 | 3,28
41 | 7,30 | 6,73 | 6,25 | 5,84 | 5,47 | 5,15 | 4,86 | 4.60 | 4,37 | 4,17 | 3,98 | 3,80 | 3,64 | 3,50 | 3,36
21 o 42 | 7,47 | 6,90 | 6,40 | 5,98 | 5,60 | 5,27 | 4,98 | 4,72 | 4,48 | 4,27 | 4,07 | 3,90 | 3,73 | 3,58 | 3,45
43 | 7,65 | 7,06 | 6,56 | 6,12 | 5,74 | 5,40 | 5,10 | 4,83 | 4,59 | 4,37 | 4,17 | 3,99 | 3,82 | 3,67 | 3,53
22 o 44 | 7,83 | 7,23 | 6,71 | 6,26 | 5,87 | 5,52 | 5,22 | 4,94 | 4,70 | 4,47 | 4,27 | 4,08 | 3,91 | 3,76 | 3,61
45 | 8,01 | 7,39 | 6,86 | 6,40 | 6,00 | 5,65 | 5,34 | 5,05 | 4,80 | 4,57 | 4,37 | 4,18 | 4,00 | 3,84 | 3,69
23 o 46 | 8,18 | 7,55 | 7,01 | 6,55 | 6,14 | 5,78 | 5,45 | 5,17 | 4,91 | 4,67 | 4,46 | 4,27 | 4,09 | 3,93 | 3,78
47 | 8,36 | 7,72 | 7,17 | 6,69 | 6,27 | 5,90 | 5,57 | 5,28 | 5,02 | 4,78 | 4,56 | 4,36 | 4,18 | 4,01 | 3,86
24 o 48 | 8.54 | 7,88 | 7,32 | 6,83 | 6,40 | 6,03 | 5,69 | 5,39 | 5,12 | 4,88 | 4,66 | 4,45 | 4,27 | 4,10 | 3,94
49 | 8,72 | 8,05 | 7,47 | 6,97 | 6,54 | 6,15 | 5,81 | 5,50 | 5,23 | 4,98 | 4,75 | 4,55 | 4,36 | 4,18 | 4,02
25 o 50 | 8,90 | 8,21 | 7,63 | 7,12 | 6,67 | 6,28 | 5,93 | 5,62 | 5,34 | 5,08 | 4,85 | 4,64 | 4,45 | 4,27 | 4,10
51 | 9,07 | 8,38 | 7,78 | 7,26 | 6,81 | 6,40 | 6,05 | 5,73 | 5,44 | 5,18 | 4,95 | 4,73 | 4,54 | 4,35 | 4,19
26 o 52 | 9,25 | 8,54 | 7,93 | 7,40 | 6,94 | 6,53 | 6,17 | 5,84 | 5,55 | 5,29 | 5,04 | 4,83 | 4,62 | 4,44 | 4,27
53 | 9.43 | 8,70 | 8,08 | 7,54 | 7,07 | 6,66 | 6,29 | 5,95 | 5,66 | 5,39 | 5,14 | 4,92 | 4,71 | 4,52 | 4,35
27 o 54 | 9,61 | 8,87 | 8,23 | 7,69 | 7,20 | 6,78 | 6,40 | 6,07 | 5,76 | 5,49 | 5,24 | 5,01 | 4,80 | 4,61 | 4,43
55 | 9,79 | 9,03 | 8,36 | 7,81 | 7,31 | 6,87 | 6,49 | 6,16 | 5,83 | 5,55 | 5,33 | 5,06 | 4,89 | 4,67 | 4,51
28 o 56 | 9,97 | 9,20 | 8,54 | 7,97 | 7,47 | 7,03 | 6,64 | 6,29 | 5,98 | 5,69 | 5,43 | 5,20 | 4,98 | 4,78 | 4,60

Con ruote diametro 690 m/m

Numero dei denti ingranaggio centrale | Numero dei denti dell’ingranaggio posteriore
| 6 | | 7 | | 8 | | 9 | | 10 | | 11 | | 12 | | 13
| 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | 25 | 26
20 o 40 | 7,22 | 6,67 | 6,19 | 5,78 | 5,41 | 5,09 | 4,81 | 4,56 | 4,33 | 4,12 | 3,94 | 3,76 | 3,61 | 3,46 | 3,33
41 | 7,40 | 6,83 | 6,34 | 5,92 | 5,55 | 5,22 | 4,93 | 4,67 | 4.44 | 4,23 | 4,03 | 3,86 | 3,70 | 3,55 | 3,41
21 o 42 | 7,58 | 7,00 | 6,50 | 6,07 | 5,68 | 5,35 | 5,05 | 4,79 | 4,54 | 4,33 | 4,13 | 3,95 | 3,79 | 3,64 | 3,49
43 | 7,76 | 7,16 | 6,65 | 6,21 | 5,82 | 5,47 | 5,17 | 4,90 | 4,65 | 4,43 | 4,23 | 4,05 | 3,88 | 3,72 | 3,58
22 o 44 | 7,94 | 7,33 | 6,81 | 6,35 | 5,95 | 5,60 | 5,29 | 5,01 | 4,76 | 4,54 | 4,33 | 4,14 | 3,97 | 3,81 | 3,66
45 | 8,12 | 7,50 | 6,96 | 6,50 | 6,09 | 5,73 | 5,41 | 5,13 | 4,87 | 4,64 | 4,43 | 4,24 | 4,06 | 3,90 | 3,74
23 o 46 | 8,31 | 7,67 | 7,12 | 6,64 | 6,22 | 5,86 | 5,53 | 5,24 | 4,98 | 4,74 | 4,53 | 4,33 | 4,15 | 3,98 | 3,83
47 | 8,49 | 7,83 | 7,27 | 6,79 | 6,37 | 5,98 | 5,65 | 5,35 | 5,09 | 4,85 | 4,63 | 4,42 | 4,24 | 4,07 | 3,91
24 o 48 | 8,67 | 8,00 | 7,43 | 6,93 | 6.50 | 6,11 | 5,78 | 5,47 | 5,20 | 4,95 | 4,72 | 4,52 | 4,33 | 4,16 | 3,99
49 | 8,85 | 8,16 | 7,58 | 7,08 | 6,63 | 6,24 | 5,90 | 5,58 | 5,30 | 5,05 | 4,82 | 4,61 | 4,42 | 4,24 | 4,08
25 o 50 | 9,03 | 8,33 | 7,74 | 7,22 | 6,77 | 6,37 | 6,02 | 5,70 | 5,41 | 5,16 | 4,92 | 4,71 | 4,51 | 4,33 | 4,16
51 | 9,21 | 8,50 | 7,89 | 7,37 | 6,90 | 6,50 | 6,14 | 5,81 | 5,52 | 5,26 | 5,02 | 4,80 | 4,60 | 4,42 | 4,24
26 o 52 | 9,39 | 8,66 | 8,05 | 7,51 | 7,04 | 6,62 | 6,26 | 5,92 | 5,63 | 5,36 | 5,12 | 4,89 | 4,69 | 4,50 | 4,33
53 | 9,57 | 8,83 | 8,20 | 7,65 | 7,17 | 6,75 | 6,38 | 6,04 | 5,74 | 5,47 | 5,22 | 4,99 | 4,78 | 4,59 | 4,41
27 o 54 | 9,75 | 9,00 | 8,35 | 7,80 | 7,31 | 6,88 | 6,50 | 6,15 | 5,85 | 5,57 | 5,31 | 5,08 | 4,87 | 4,68 | 4,49
55 | 9,93 | 9,16 | 8,51 | 7,94 | 7,44 | 7,00 | 6,62 | 6,27 | 5,95 | 5,67 | 5,41 | 5,18 | 4,96 | 4,76 | 4,58
28 o 56 | 10,11 | 9,33 | 8,68 | 8,09 | 7,58 | 7,13 | 6,74 | 6,38 | 6,06 | 5,77 | 5,51 | 5,27 | 5,05 | 4,85 | 4,66

40

[Three gear tables giving the distance traveled in meters for one full turn of the cranks, for wheels of 670, 680 and 690 mm diameter, with chainrings of 40 to 56 teeth against sprockets of 12 to 26 teeth. Each row also serves a chainring of half the size against sprockets of six to 13 teeth, as the paired headings show.]

— Page 43 —

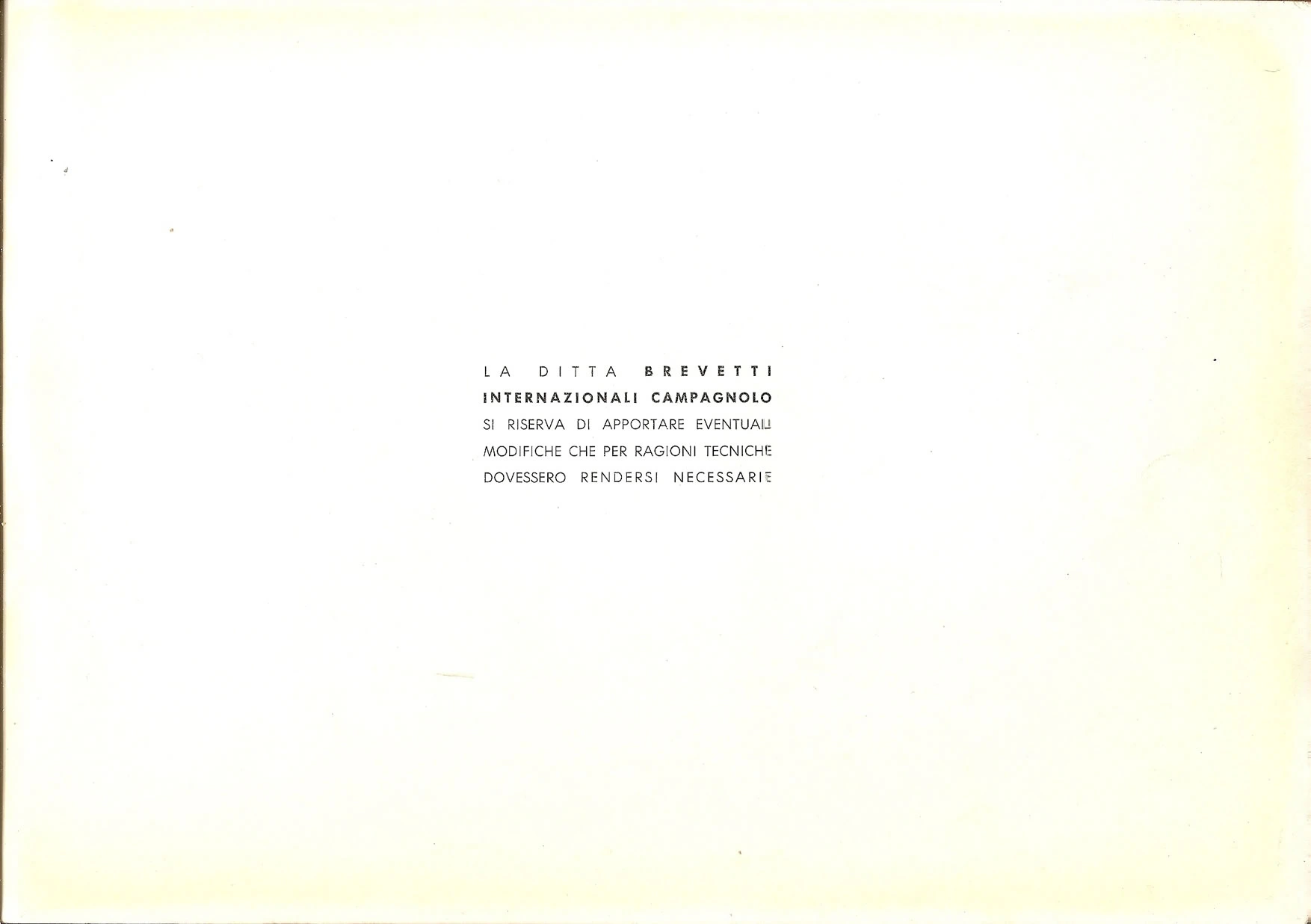

LA DITTA BREVETTI INTERNAZIONALI CAMPAGNOLO SI RISERVA DI APPORTARE EVENTUALI MODIFICHE CHE PER RAGIONI TECNICHE DOVESSERO RENDERSI NECESSARIE

[A plain cream page carrying only a short notice, set in capitals at the center, that Brevetti Internazionali Campagnolo reserves the right to make any changes that technical reasons may require.]
