VAR Catalog of about 1983 — Outillage “Cycle”, Tools for Cycle Workshops, Drawings and Layout by Daniel Rebour

VAR’s catalog of tools for cycle workshops, drawn and laid out by Daniel Rebour. Its French and English text is transcribed; the German and Spanish versions are in the page images. No year is printed: its Helicomatic and Shimano 600 UG parts and Paris telephones place it between 1981 and 1985.

— Page 1 (front cover) —
VAR
OUTILLAGE «CYCLES»
PARIS
MADE IN FRANCE

[Front cover of the VAR tool catalog: the VAR oval emblem, with its name over a racing bicycle and an open-ended wrench, between green silhouettes of a hobby horse and a modern racing bicycle on an orange ground. At top right a later rubber stamp in dull gray-brown ink, a color printed nowhere else on the cover, reads “MEL PINTO IMPORTS, INC. / P.O. BOX 2198 / 2860 ANNANDALE RD. / FALLS CHURCH, VA 22042”, with blurred, doubled letter edges and an ink smear under “42”.]

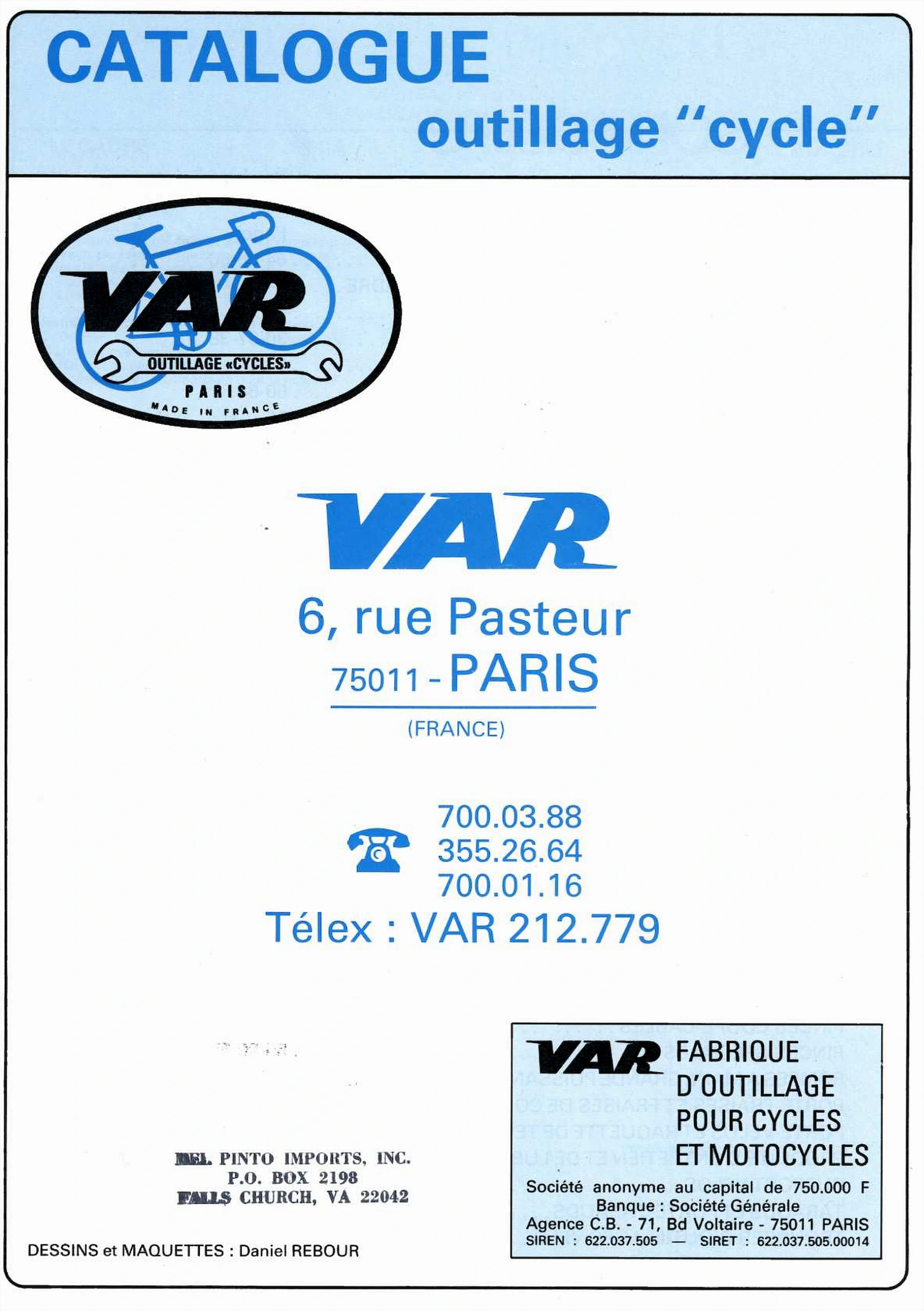

— Page 2 —
CATALOGUE
outillage “cycle”
VAR
6, rue Pasteur
75011 – PARIS
(FRANCE)
700.03.88
355.26.64
700.01.16
Télex : VAR 212.779
VAR
FABRIQUE
D’OUTILLAGE
POUR CYCLES
ET MOTOCYCLES
Société anonyme au capital de 750.000 F
Banque : Société Générale
Agence C.B. – 71, Bd Voltaire – 75011 PARIS
SIREN : 622.037.505 — SIRET : 622.037.505.00014
DESSINS et MAQUETTES : Daniel REBOUR

[Title page of the VAR tool catalog with the VAR oval emblem, the firm’s address at 6, rue Pasteur in Paris, its telephone and telex numbers and a boxed panel giving its capital, bank and SIREN and SIRET numbers. At lower left, above the Daniel Rebour credit, a later rubber stamp in gray-black ink, paler than the printed black, reads “MEL PINTO IMPORTS, INC. / P.O. BOX 2198 / FALLS CHURCH, VA 22042” in a heavy serif face used nowhere else in the catalog, with “MEL” and “FALLS” blotted by excess ink. The contents list on the other side of the leaf shows through faintly.]

— Page 3 —

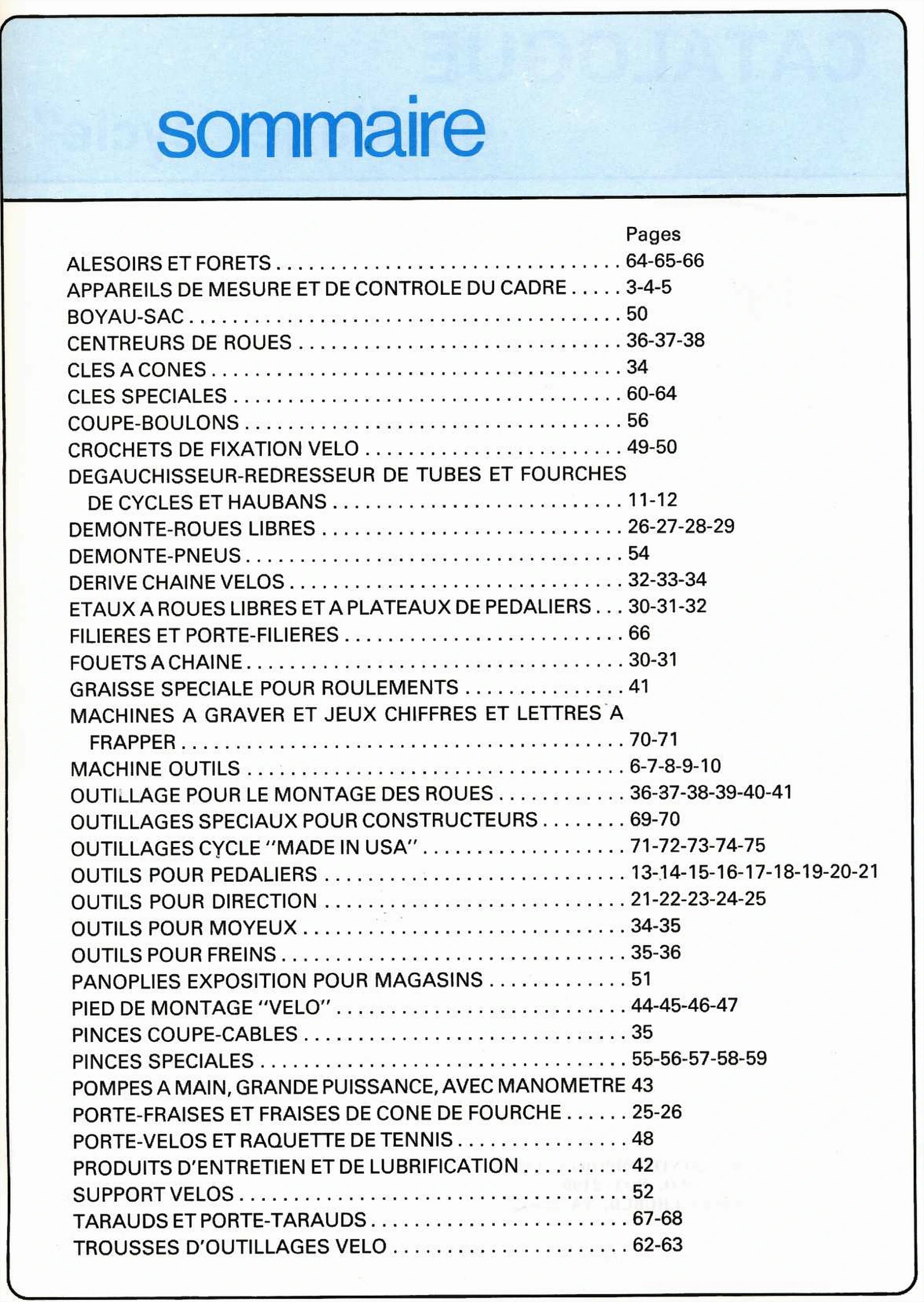

sommaire
Pages

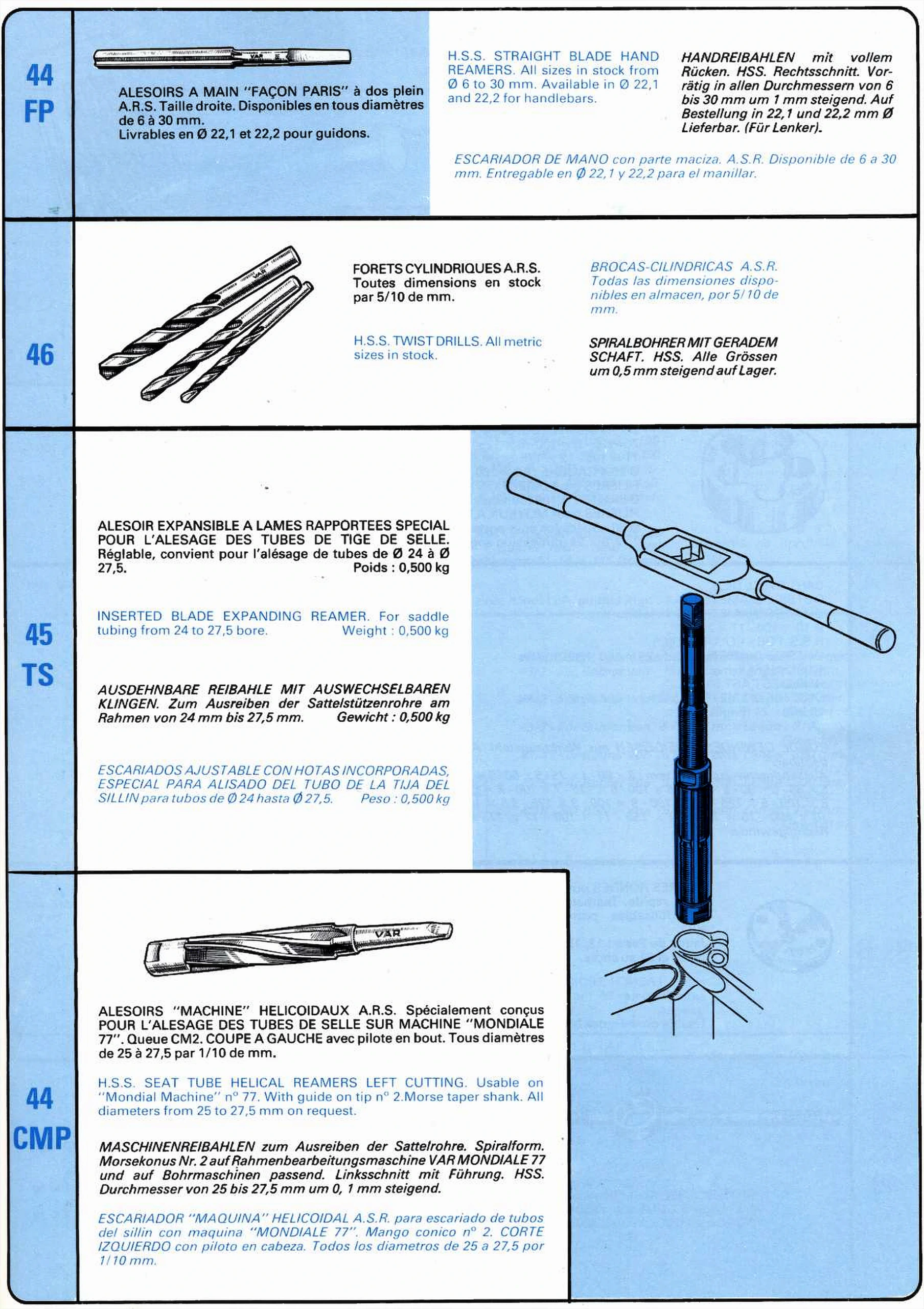

ALESOIRS ET FORETS … 64-65-66
APPAREILS DE MESURE ET DE CONTROLE DU CADRE … 3-4-5
BOYAU-SAC … 50
CENTREURS DE ROUES … 36-37-38
CLES A CONES … 34
CLES SPECIALES … 60-64
COUPE-BOULONS … 56

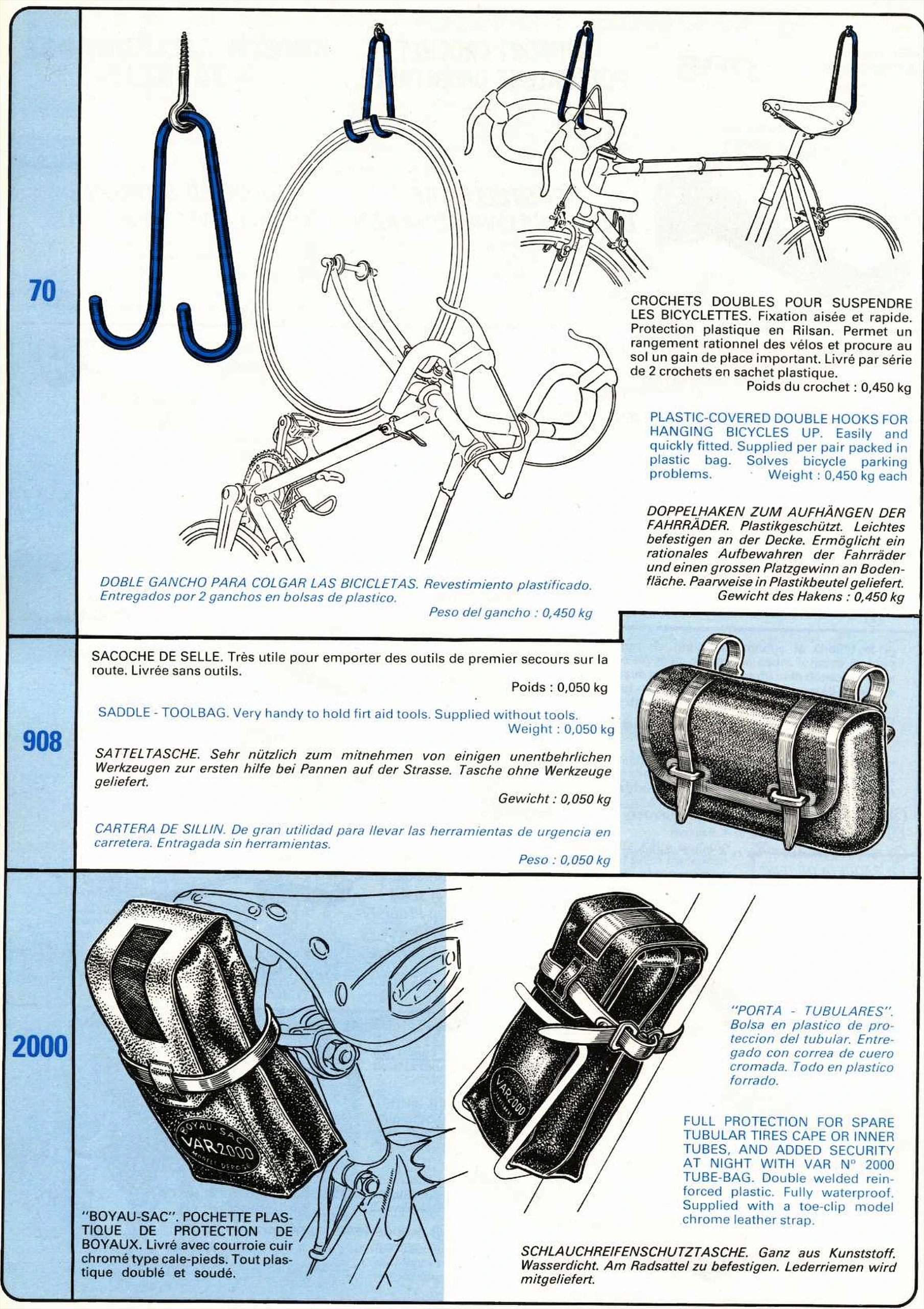

CROCHETS DE FIXATION VELO … 49-50
DEGAUCHISSEUR-REDRESSEUR DE TUBES ET FOURCHES
DE CYCLES ET HAUBANS … 11-12

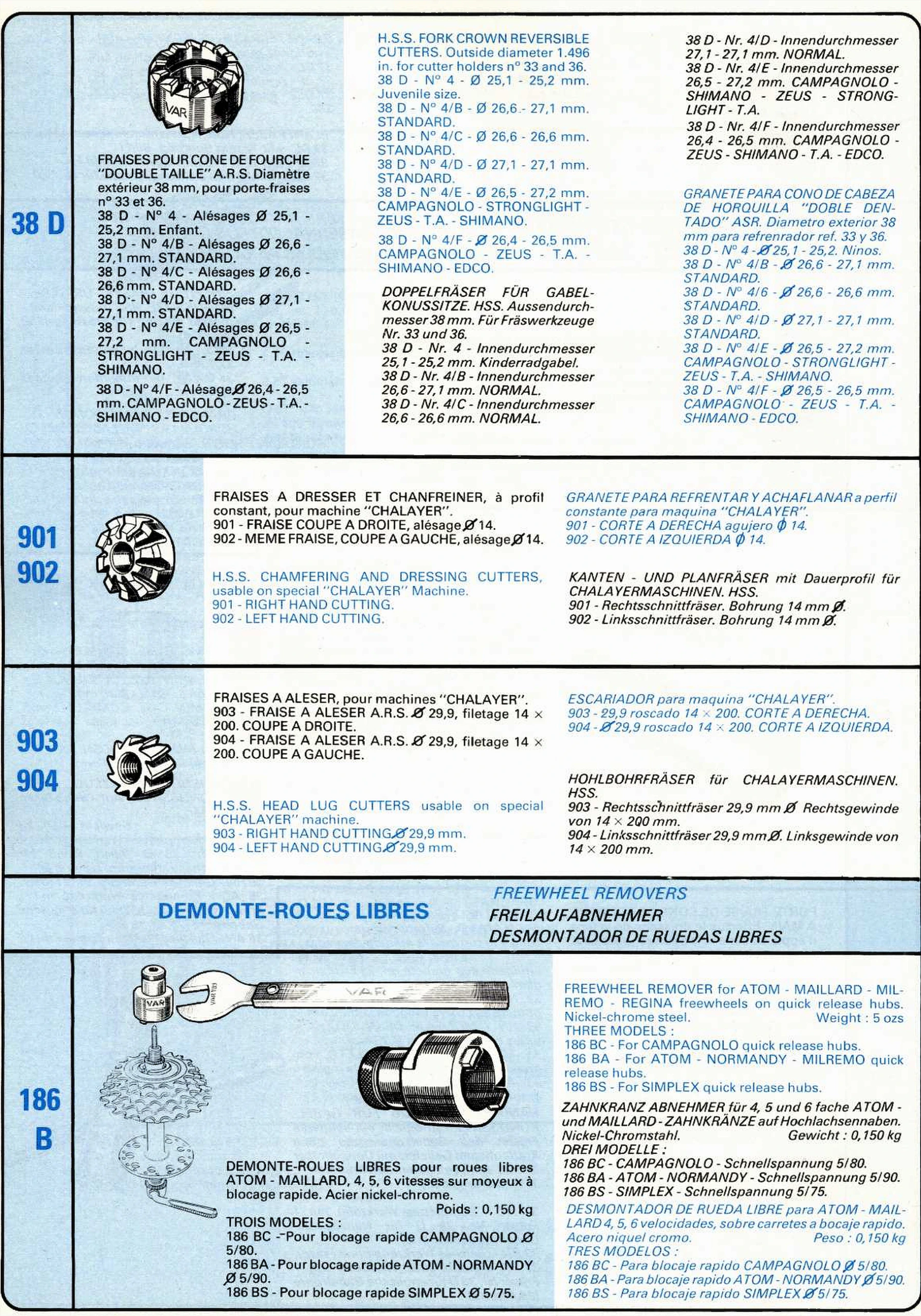

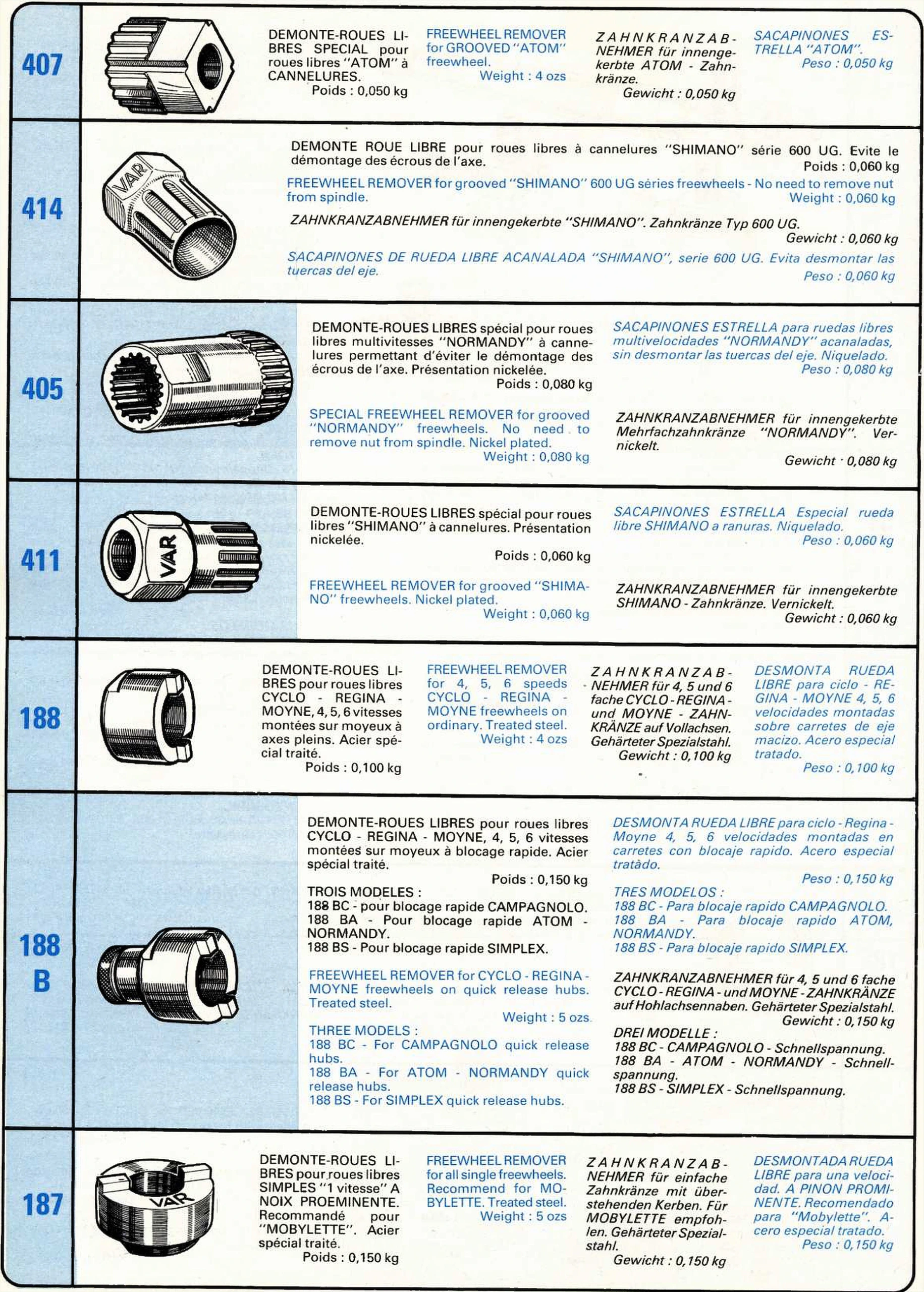

DEMONTE-ROUES LIBRES … 26-27-28-29
DEMONTE-PNEUS … 54
DERIVE CHAINE VELOS … 32-33-34

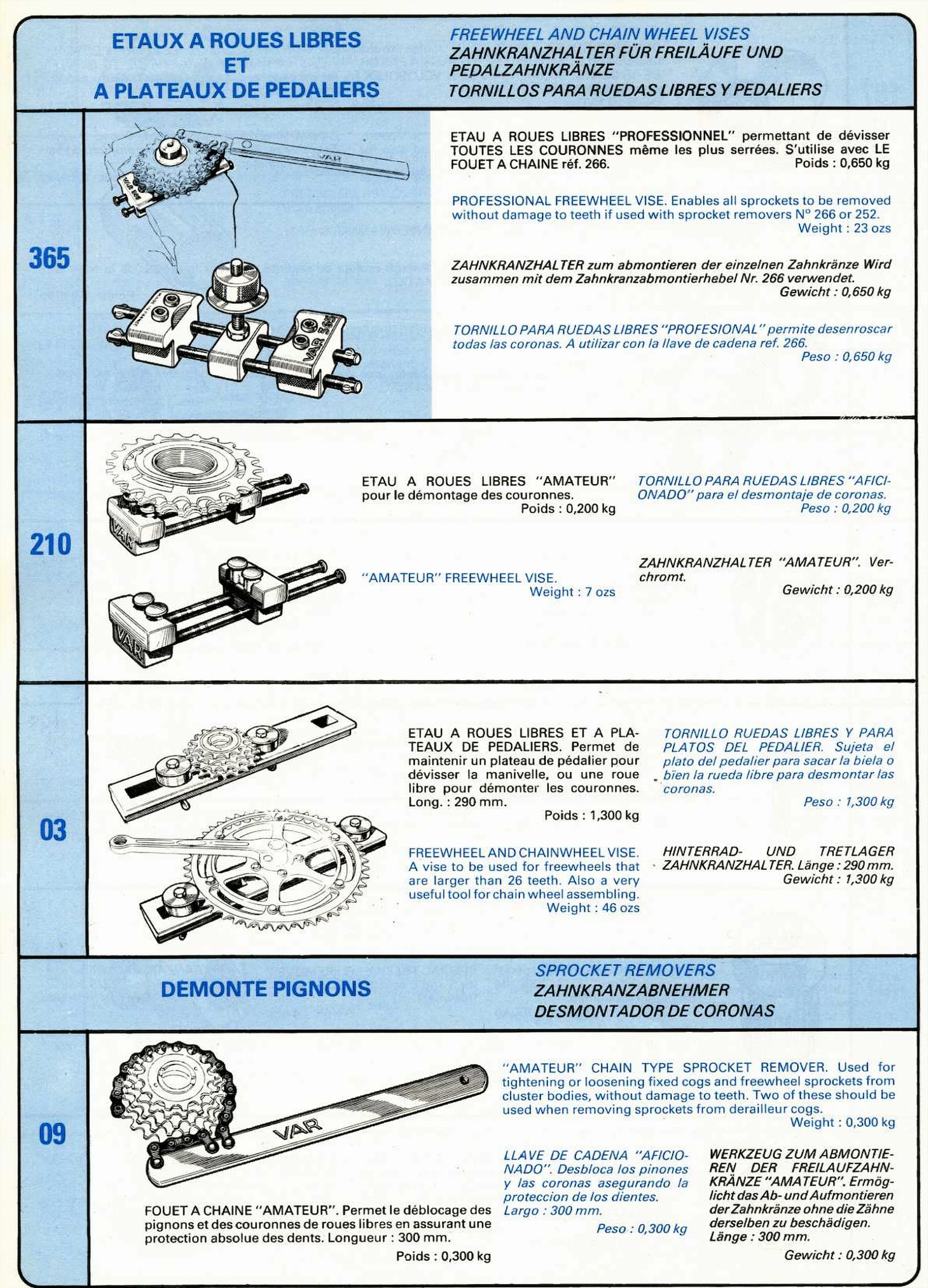

ETAUX A ROUES LIBRES ET A PLATEAUX DE PEDALIERS … 30-31-32

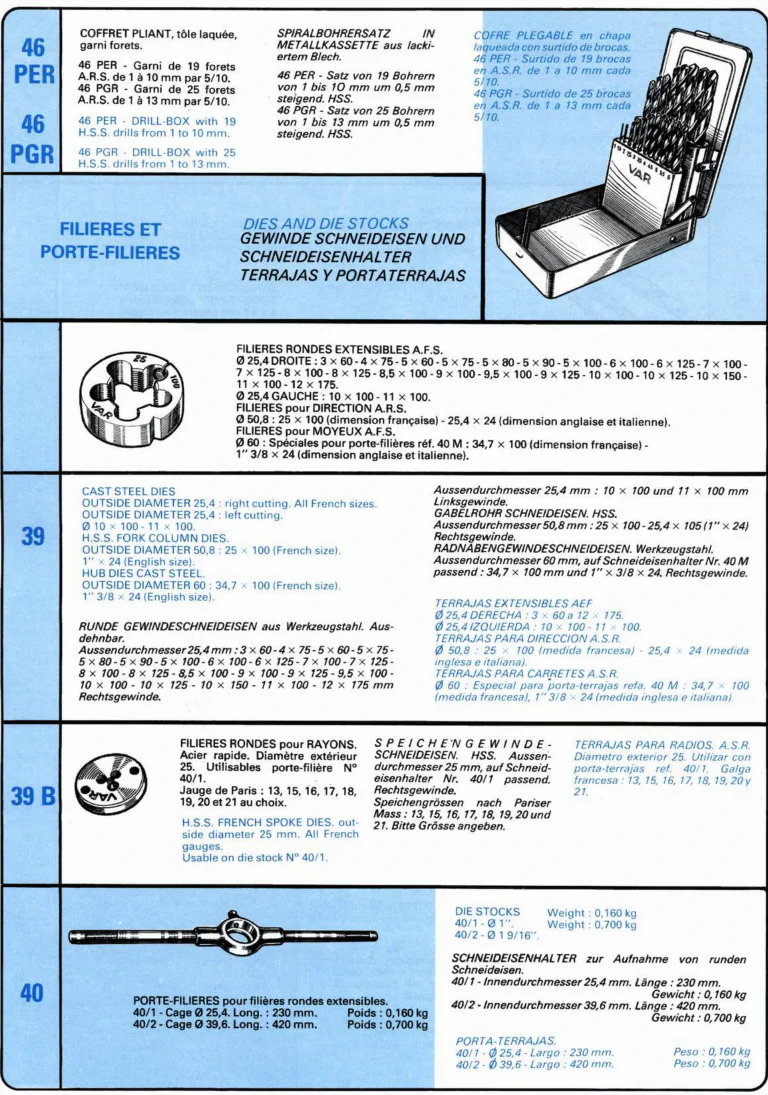

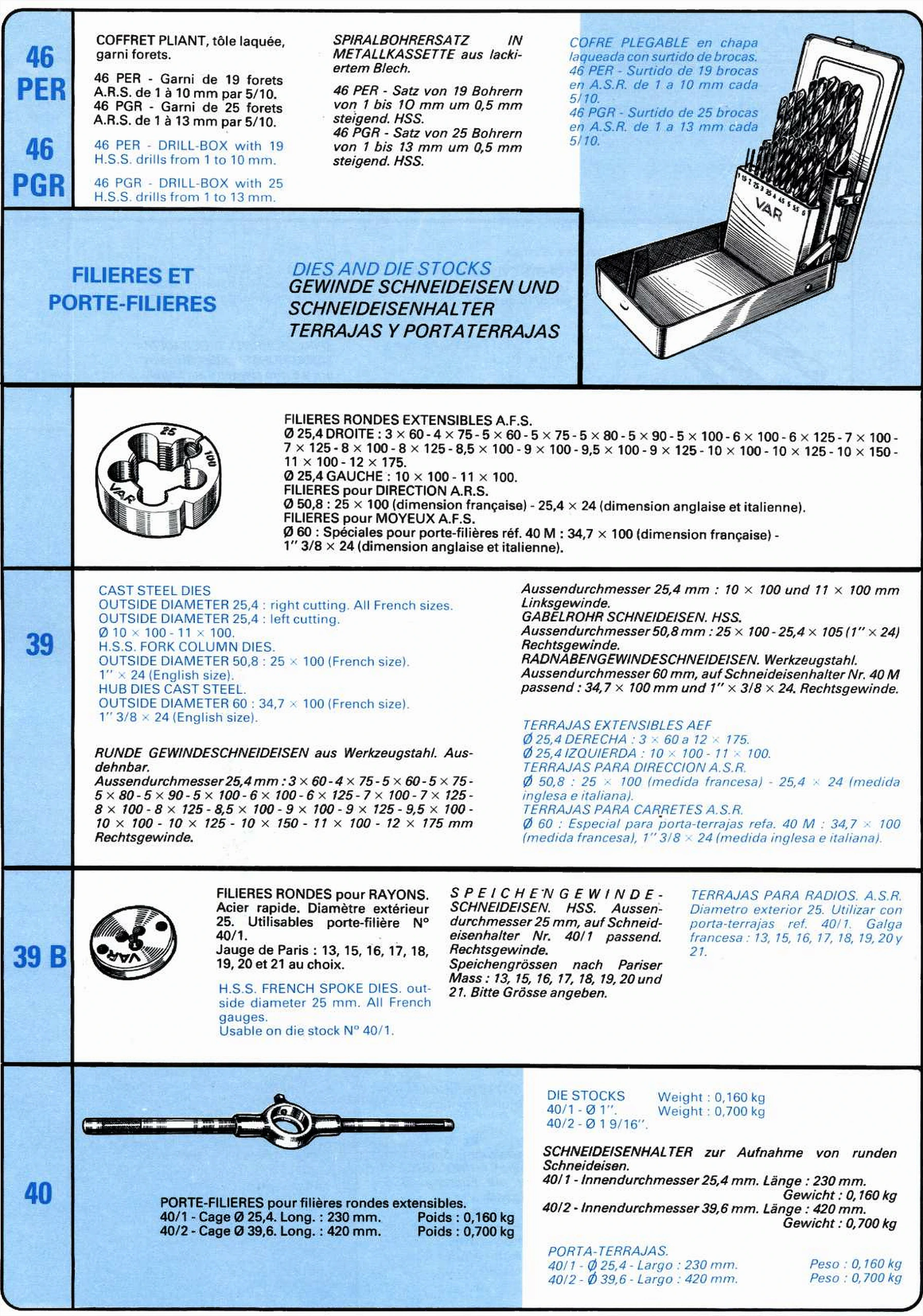

FILIERES ET PORTE-FILIERES … 66
FOUETS A CHAINE … 30-31
GRAISSE SPECIALE POUR ROULEMENTS … 41
MACHINES A GRAVER ET JEUX CHIFFRES ET LETTRES A
FRAPPER … 70-71
MACHINE OUTILS … 6-7-8-9-10
OUTILLAGE POUR LE MONTAGE DES ROUES … 36-37-38-39-40-41
OUTILLAGES SPECIAUX POUR CONSTRUCTEURS … 69-70
OUTILLAGES CYCLE “MADE IN USA” … 71-72-73-74-75

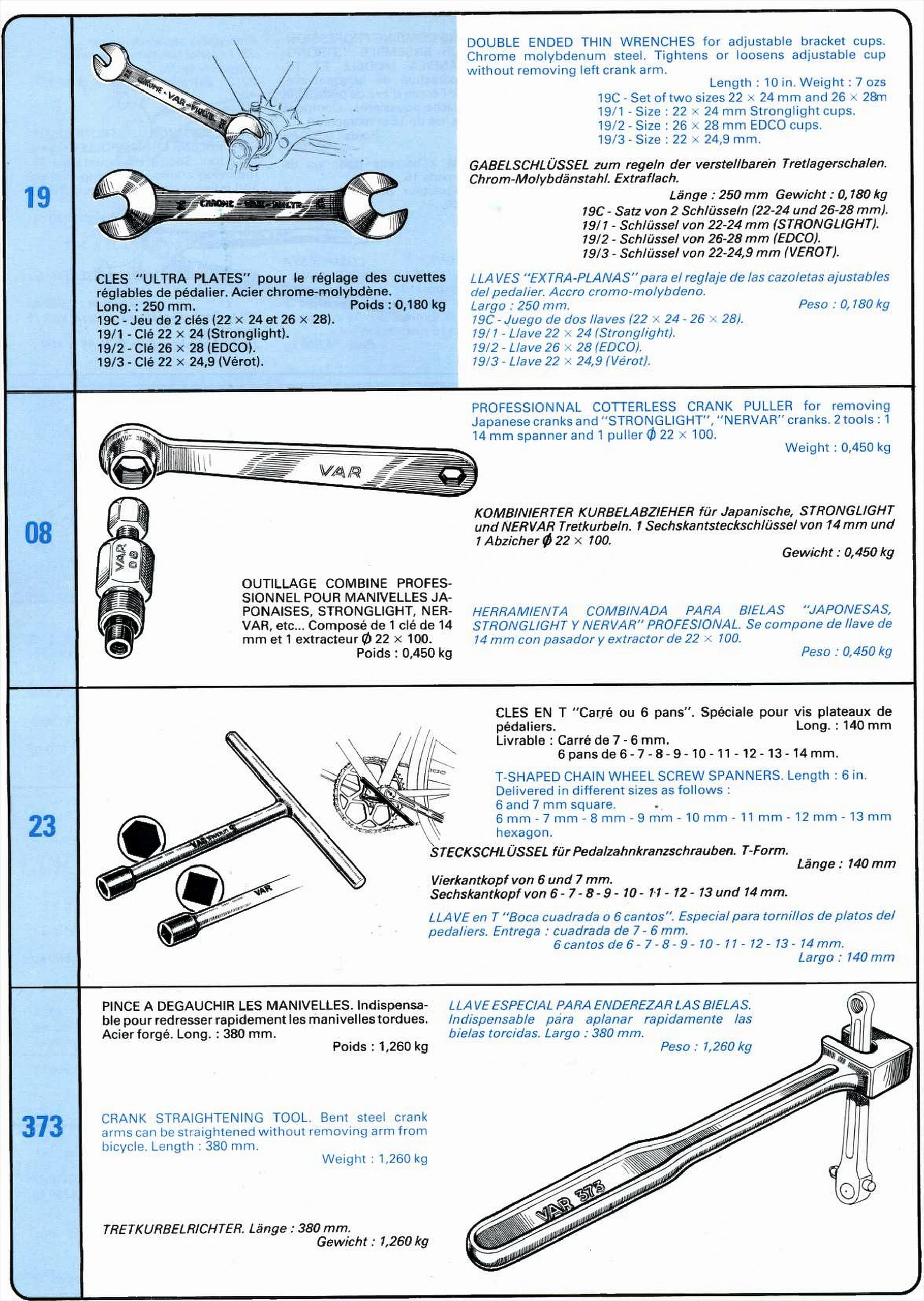

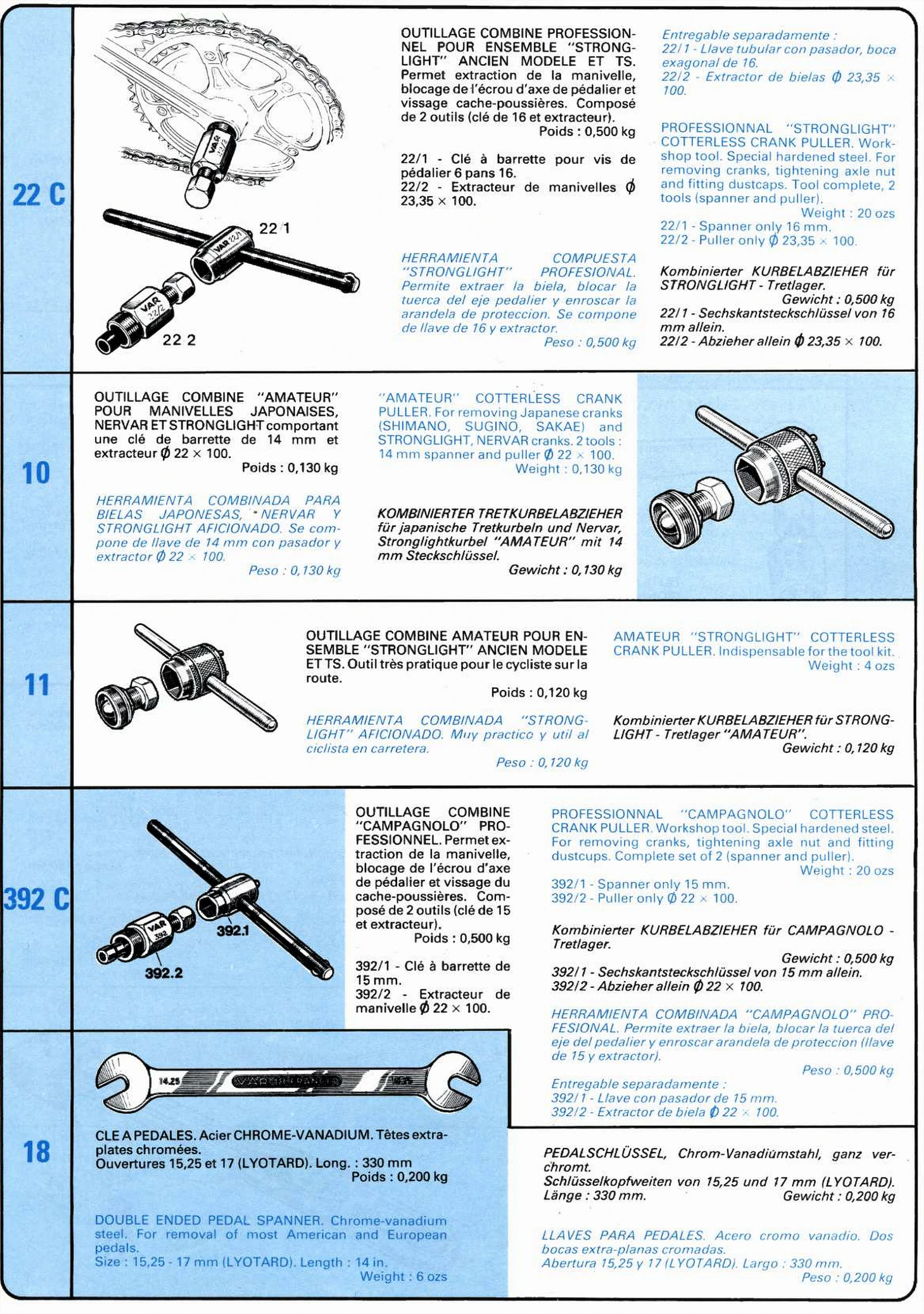

OUTILS POUR PEDALIERS … 13-14-15-16-17-18-19-20-21
OUTILS POUR DIRECTION … 21-22-23-24-25
OUTILS POUR MOYEUX … 34-35
OUTILS POUR FREINS … 35-36

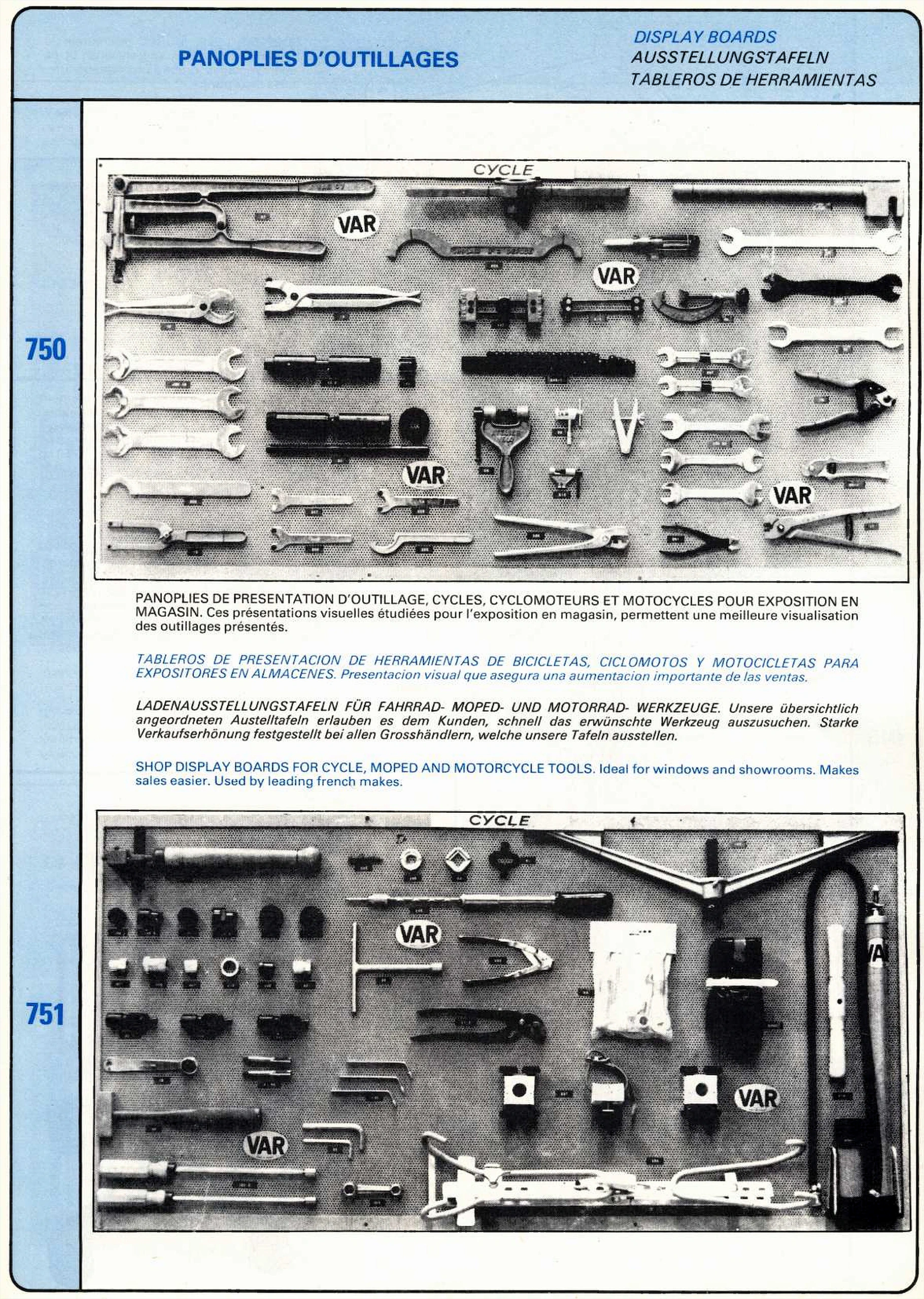

PANOPLIES EXPOSITION POUR MAGASINS … 51

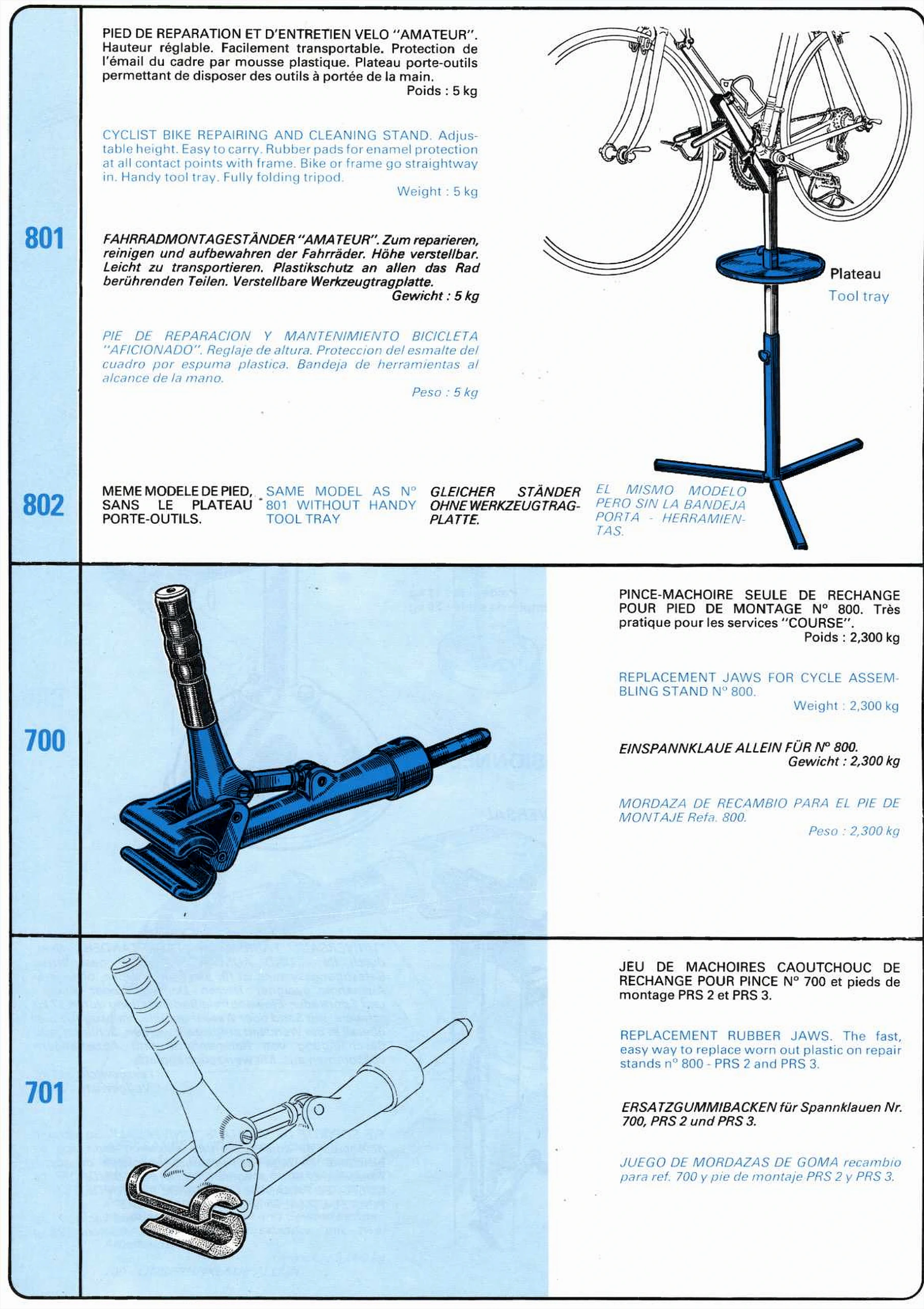

PIED DE MONTAGE “VELO” … 44-45-46-47
PINCES COUPE-CABLES … 35

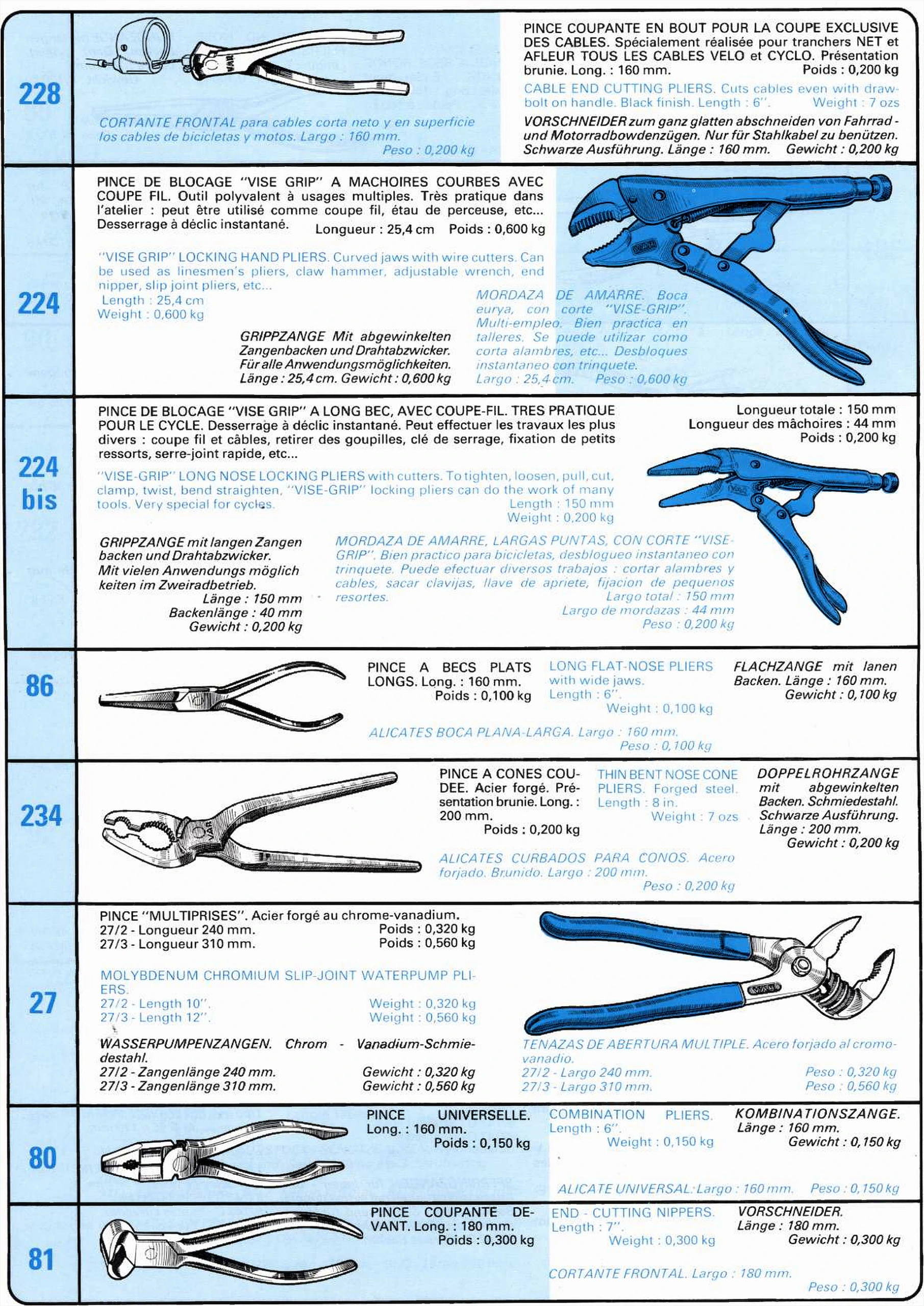

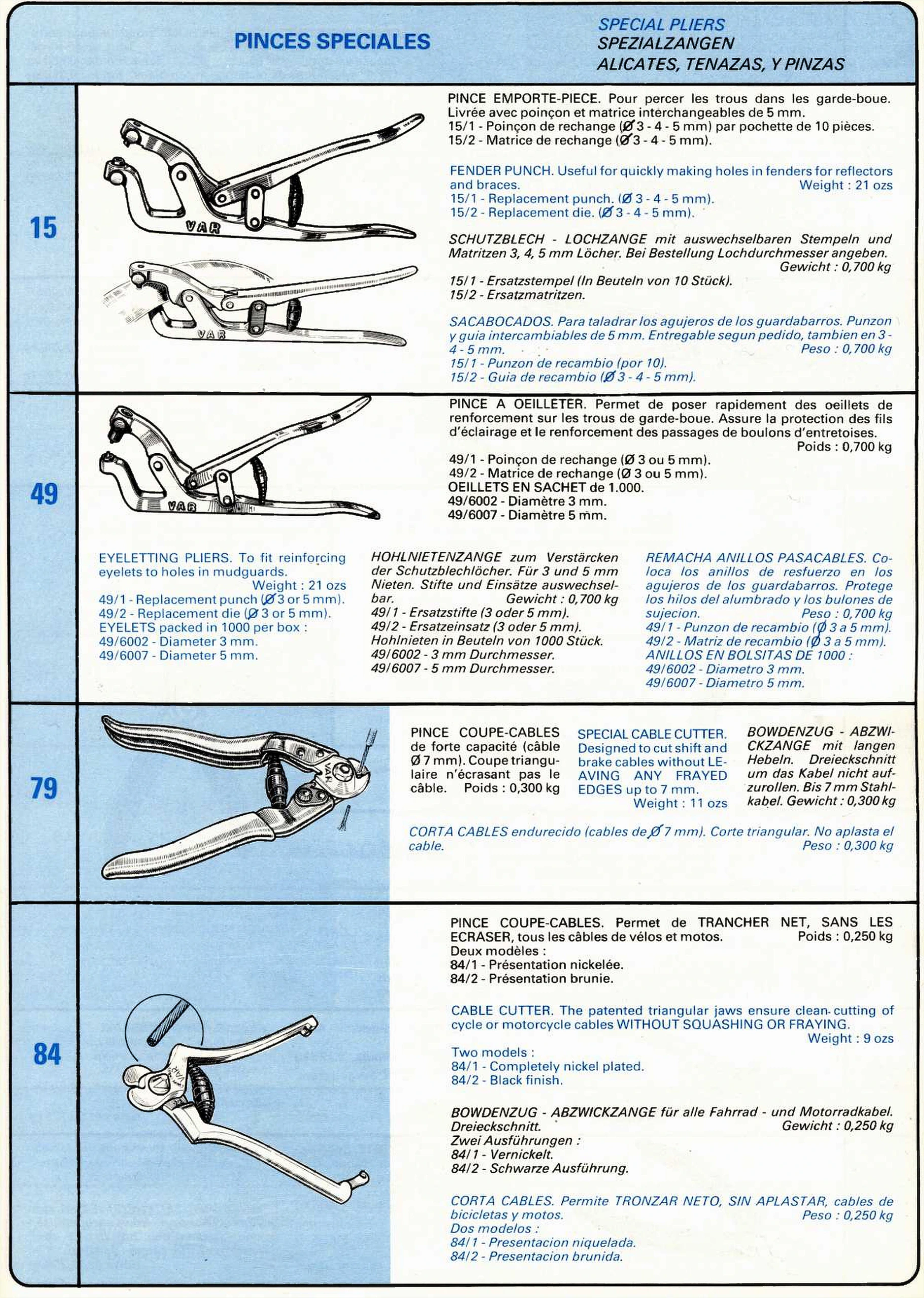

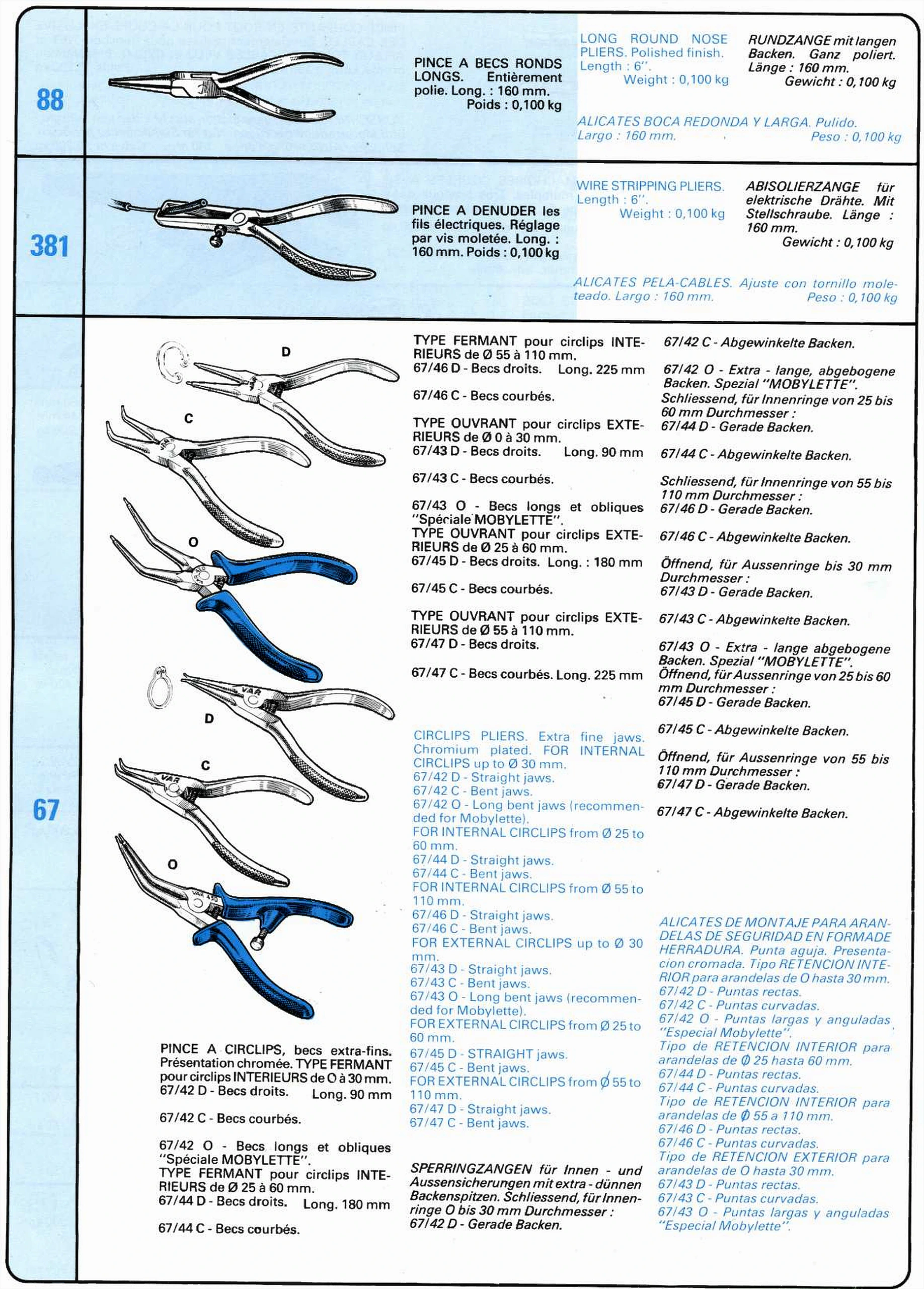

PINCES SPECIALES … 55-56-57-58-59
POMPES A MAIN, GRANDE PUISSANCE, AVEC MANOMETRE 43

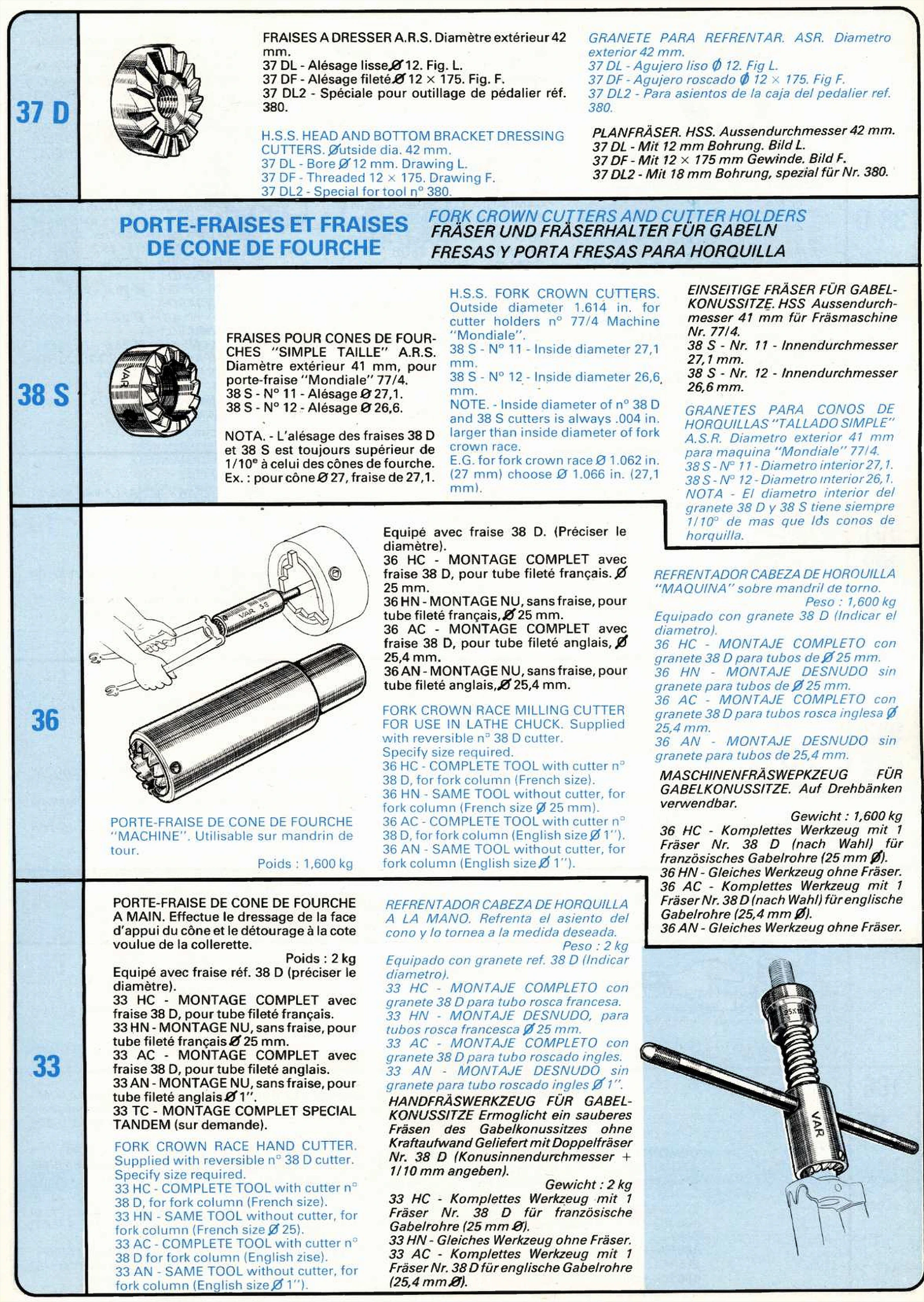

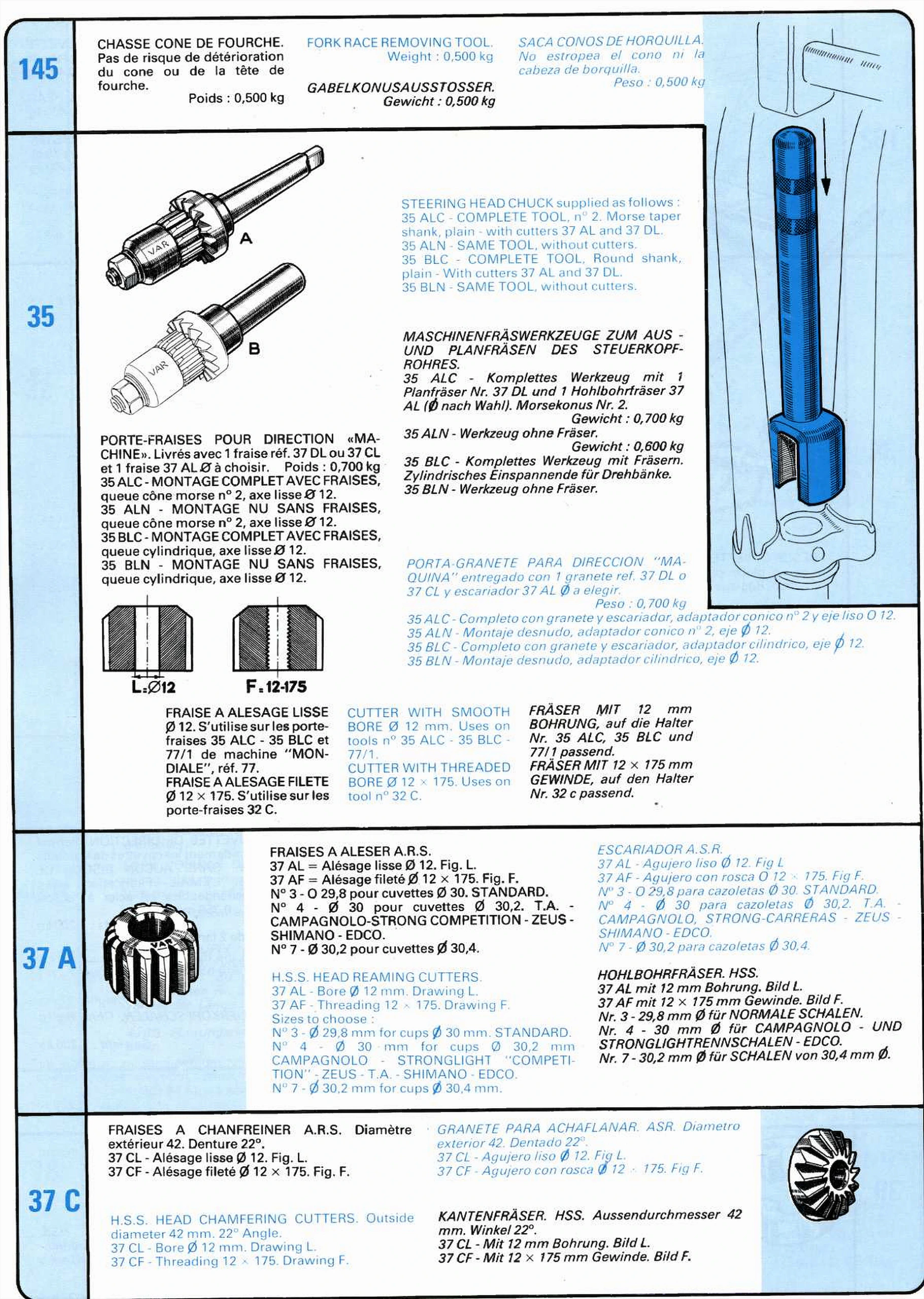

PORTE-FRAISES ET FRAISES DE CONE DE FOURCHE … 25-26
PORTE-VELOS ET RAQUETTE DE TENNIS … 48

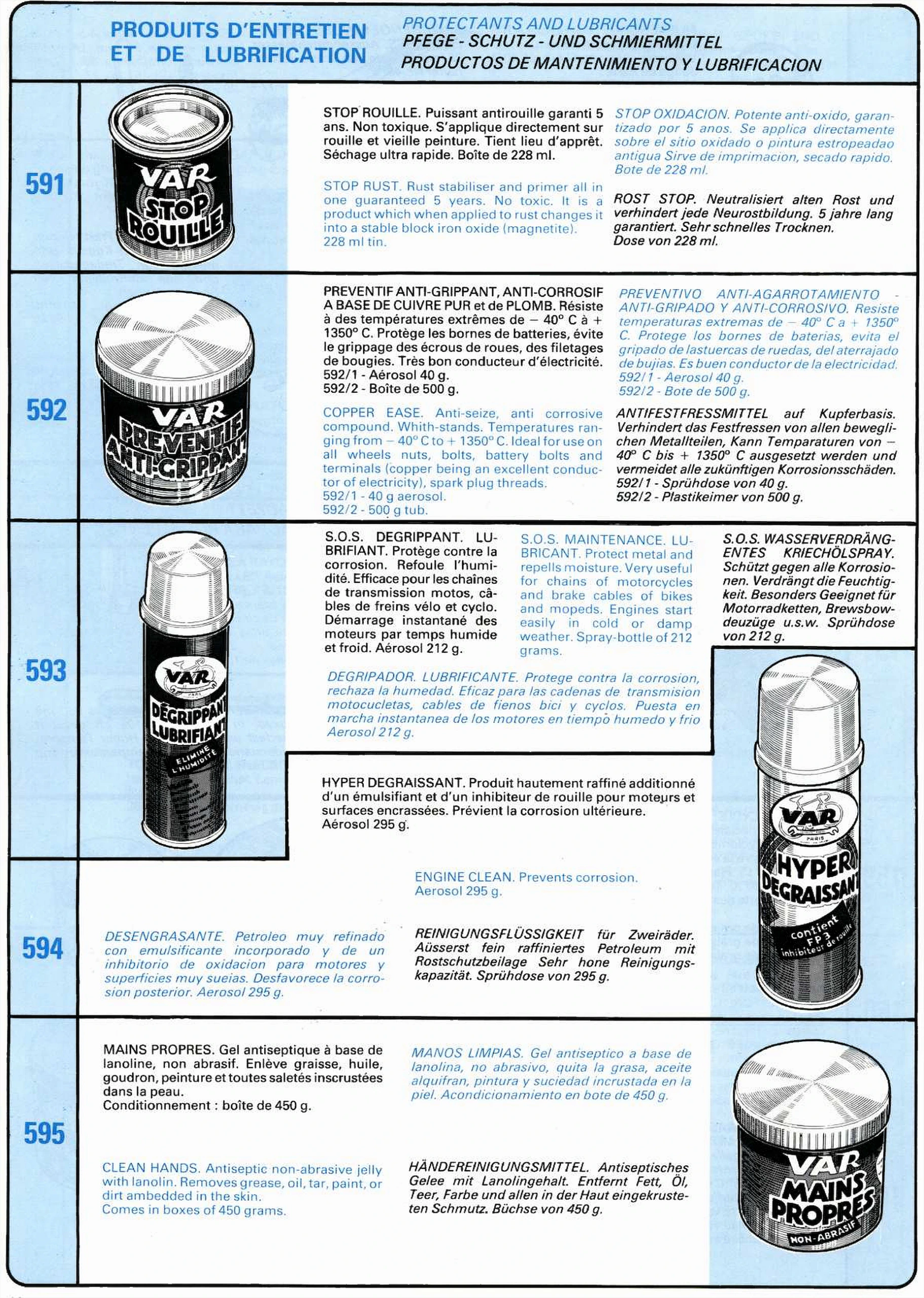

PRODUITS D’ENTRETIEN ET DE LUBRIFICATION … 42
SUPPORT VELOS … 52
TARAUDS ET PORTE-TARAUDS … 67-68
TROUSSES D’OUTILLAGES VELO … 62-63

[Contents page (“sommaire”) of the VAR catalog: an alphabetical list in French of 36 tool groups, from reamers and drills to cycle tool kits, each with its page numbers. The title page heading and the importer’s stamp on the reverse show through faintly in mirror image.]

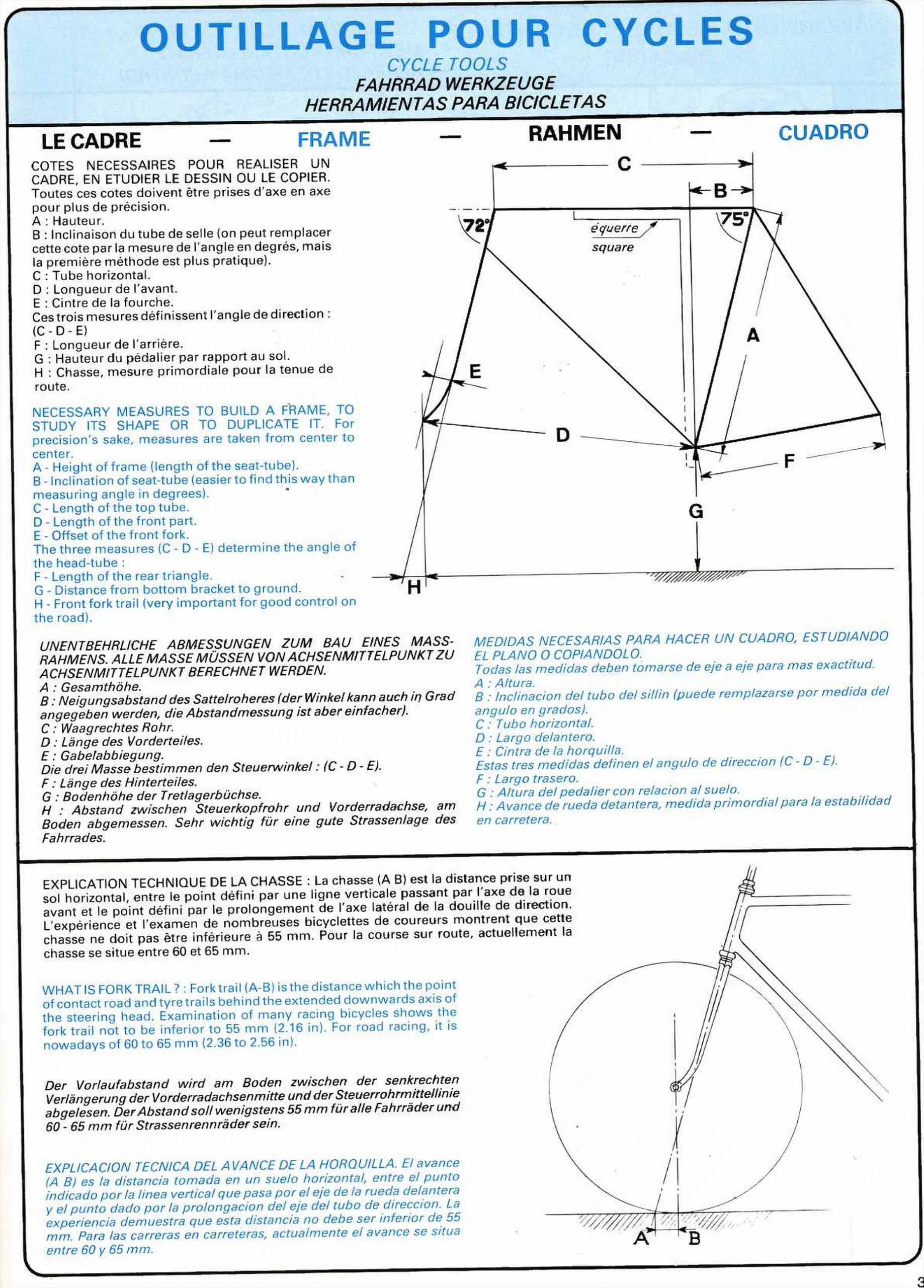

— Page 4 —
OUTILLAGE POUR CYCLES
CYCLE TOOLS
LE CADRE
FRAME
COTES NECESSAIRES POUR REALISER UN CADRE, EN ETUDIER LE DESSIN OU LE COPIER.
Toutes ces cotes doivent être prises d’axe en axe pour plus de précision.
A : Hauteur.
B : Inclinaison du tube de selle (on peut remplacer cette cote par la mesure de l’angle en degrés, mais la première méthode est plus pratique).
C : Tube horizontal.
D : Longueur de l’avant.
E : Cintre de la fourche.
Ces trois mesures définissent l’angle de direction : (C – D – E)
F : Longueur de l’arrière.
G : Hauteur du pédalier par rapport au sol.
H : Chasse, mesure primordiale pour la tenue de route.
NECESSARY MEASURES TO BUILD A FRAME, TO STUDY ITS SHAPE OR TO DUPLICATE IT. For precision’s sake, measures are taken from center to center.
A – Height of frame (length of the seat-tube).
B – Inclination of seat-tube (easier to find this way than measuring angle in degrees).
C – Length of the top tube.
D – Length of the front part.
E – Offset of the front fork.
The three measures (C – D – E) determine the angle of the head-tube :
F – Length of the rear triangle.
G – Distance from bottom bracket to ground.
H – Front fork trail (very important for good control on the road).
équerre
square
Callouts: C B 72° 75° A E D F G H
EXPLICATION TECHNIQUE DE LA CHASSE : La chasse (A B) est la distance prise sur un sol horizontal, entre le point défini par une ligne verticale passant par l’axe de la roue avant et le point défini par le prolongement de l’axe latéral de la douille de direction. L’expérience et l’examen de nombreuses bicyclettes de coureurs montrent que cette chasse ne doit pas être inférieure à 55 mm. Pour la course sur route, actuellement la chasse se situe entre 60 et 65 mm.
WHAT IS FORK TRAIL ? : Fork trail (A-B) is the distance which the point of contact road and tyre trails behind the extended downwards axis of the steering head. Examination of many racing bicycles shows the fork trail not to be inferior to 55 mm (2.16 in). For road racing, it is nowadays of 60 to 65 mm (2.36 to 2.56 in).
Callouts: A B
3

[Line diagram of a bicycle frame with the measures A to H needed to build or copy it, a 72° head angle and 75° seat angle, and a drawing of a front wheel and fork showing fork trail as the distance A B on the ground. Each explanation is printed in French, English, German and Spanish.]

— Page 5 —

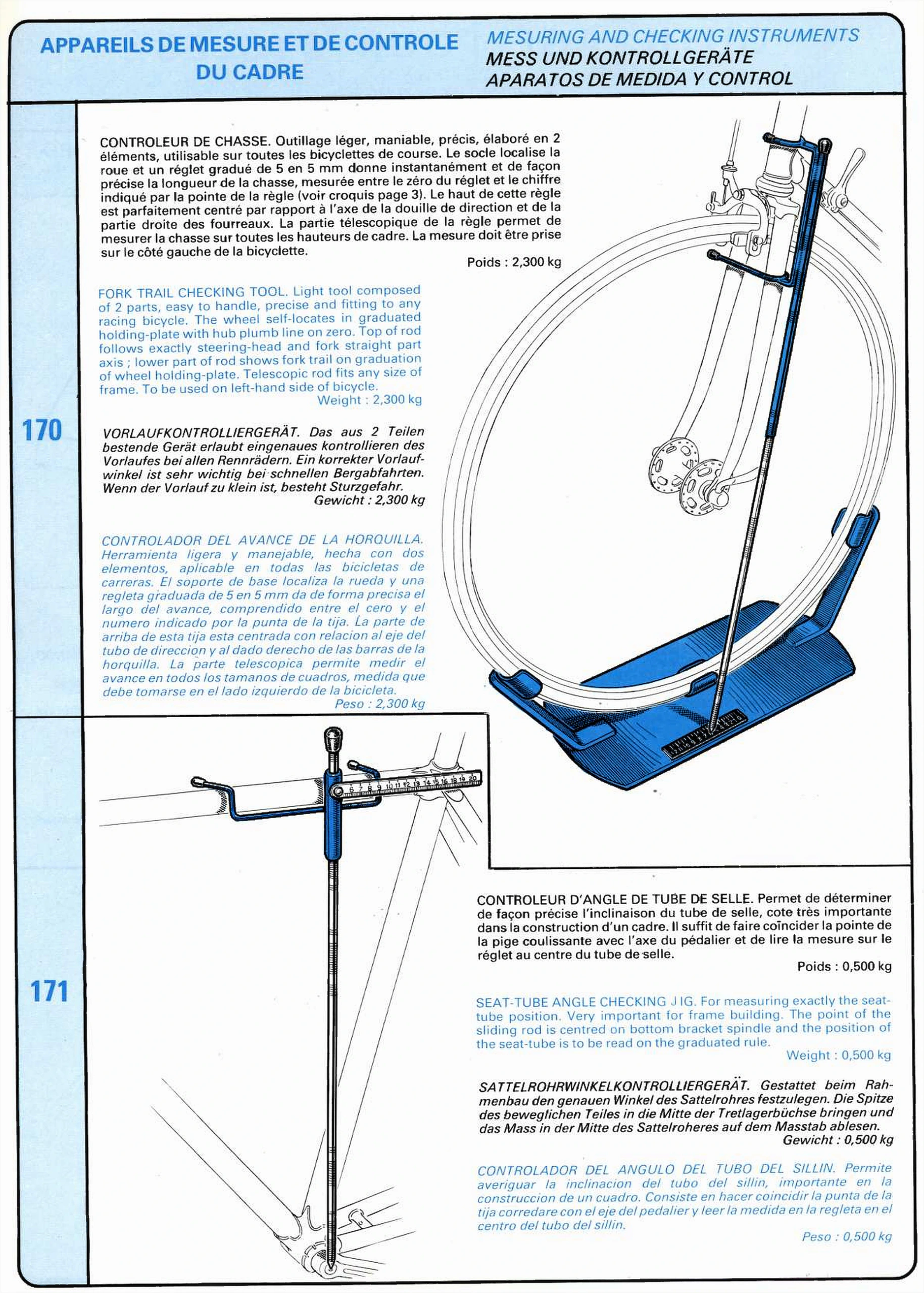

APPAREILS DE MESURE ET DE CONTROLE DU CADRE
MESURING AND CHECKING INSTRUMENTS
170
CONTROLEUR DE CHASSE. Outillage léger, maniable, précis, élaboré en 2 éléments, utilisable sur toutes les bicyclettes de course. Le socle localise la roue et un réglet gradué de 5 en 5 mm donne instantanément et de façon précise la longueur de la chasse, mesurée entre le zéro du réglet et le chiffre indiqué par la pointe de la règle (voir croquis page 3). Le haut de cette règle est parfaitement centré par rapport à l’axe de la douille de direction et de la partie droite des fourreaux. La partie télescopique de la règle permet de mesurer la chasse sur toutes les hauteurs de cadre. La mesure doit être prise sur le côté gauche de la bicyclette.
Poids : 2,300 kg
FORK TRAIL CHECKING TOOL. Light tool composed of 2 parts, easy to handle, precise and fitting to any racing bicycle. The wheel self-locates in graduated holding-plate with hub plumb line on zero. Top of rod follows exactly steering-head and fork straight part axis ; lower part of rod shows fork trail on graduation of wheel holding-plate. Telescopic rod fits any size of frame. To be used on left-hand side of bicycle.
Weight : 2,300 kg
Ein korrekter Vorlaufwinkel ist sehr wichtig bei schnellen Bergabfahrten. Wenn der Vorlauf zu klein ist, besteht Sturzgefahr.
171
CONTROLEUR D’ANGLE DE TUBE DE SELLE. Permet de déterminer de façon précise l’inclinaison du tube de selle, cote très importante dans la construction d’un cadre. Il suffit de faire coïncider la pointe de la pige coulissante avec l’axe du pédalier et de lire la mesure sur le réglet au centre du tube de selle.
Poids : 0,500 kg
SEAT-TUBE ANGLE CHECKING J IG. For measuring exactly the seat-tube position. Very important for frame building. The point of the sliding rod is centred on bottom bracket spindle and the position of the seat-tube is to be read on the graduated rule.
Weight : 0,500 kg

[VAR’s fork trail checking tool (170), drawn with a front wheel standing in its graduated base and its rod along the fork, and seat tube angle checking jig (171), drawn on a frame from top tube to bottom bracket. Each entry is printed in French, English, German and Spanish; the German text of 170 adds two sentences on fork trail and fast descents, transcribed after the English. No folio is printed.]

— Page 6 —

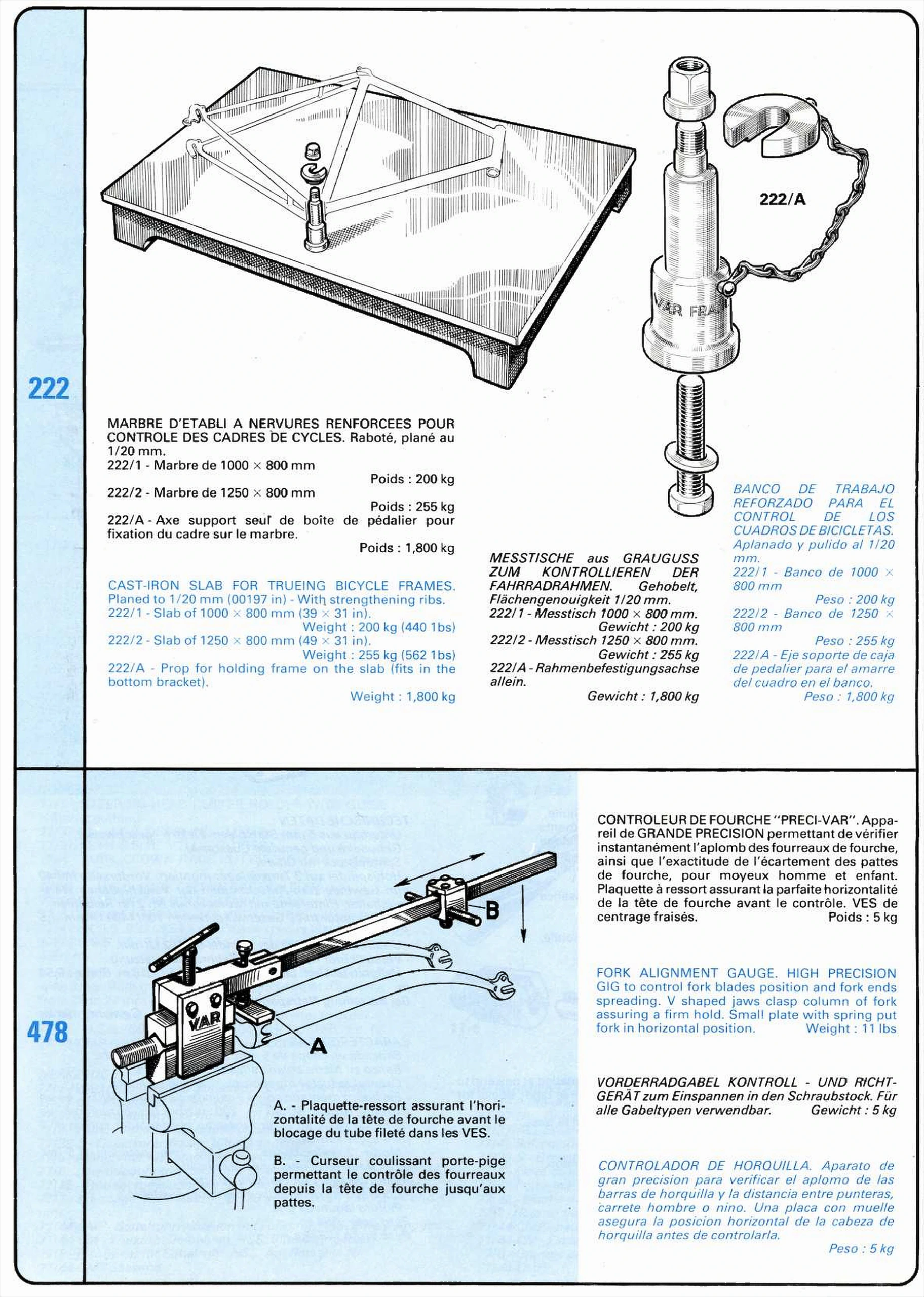

222
MARBRE D’ETABLI A NERVURES RENFORCEES POUR CONTROLE DES CADRES DE CYCLES. Raboté, plané au 1/20 mm.
222/1 – Marbre de 1000 × 800 mm
Poids : 200 kg
222/2 – Marbre de 1250 × 800 mm
Poids : 255 kg
222/A – Axe support seul de boîte de pédalier pour fixation du cadre sur le marbre.
Poids : 1,800 kg
CAST-IRON SLAB FOR TRUEING BICYCLE FRAMES. Planed to 1/20 mm (00197 in) – With strengthening ribs.
222/1 – Slab of 1000 × 800 mm (39 × 31 in).
Weight : 200 kg (440 1bs)
222/2 – Slab of 1250 × 800 mm (49 × 31 in).
Weight : 255 kg (562 1bs)
222/A – Prop for holding frame on the slab (fits in the bottom bracket).
Weight : 1,800 kg
Callouts: 222/A
478
CONTROLEUR DE FOURCHE “PRECI-VAR”. Appareil de GRANDE PRECISION permettant de vérifier instantanément l’aplomb des fourreaux de fourche, ainsi que l’exactitude de l’écartement des pattes de fourche, pour moyeux homme et enfant. Plaquette à ressort assurant la parfaite horizontalité de la tête de fourche avant le contrôle. VES de centrage fraisés.
Poids : 5 kg
A. – Plaquette-ressort assurant l’horizontalité de la tête de fourche avant le blocage du tube fileté dans les VES.
B. – Curseur coulissant porte-pige permettant le contrôle des fourreaux depuis la tête de fourche jusqu’aux pattes.
Callouts: A B
FORK ALIGNMENT GAUGE. HIGH PRECISION GIG to control fork blades position and fork ends spreading. V shaped jaws clasp column of fork assuring a firm hold. Small plate with spring put fork in horizontal position.
Weight : 11 lbs
VORDERRADGABEL KONTROLL – UND RICHTGERÄT zum Einspannen in den Schraubstock.

[VAR’s cast-iron frame checking slab (222), drawn with a frame fixed on it, with its bottom bracket prop (222/A), and the “PRECI-VAR” fork alignment gauge (478), drawn clamped in a bench vise with a fork held in it. The prop is drawn with “VAR FRA…” on its collar and the gauge with “VAR” on its jaw; faint gray text from another page, reading the right way round, shows through the blue panel of 478. The German line of 478, which calls the tool a checking and straightening device for clamping in a vise, is transcribed after the English; no folio is printed.]

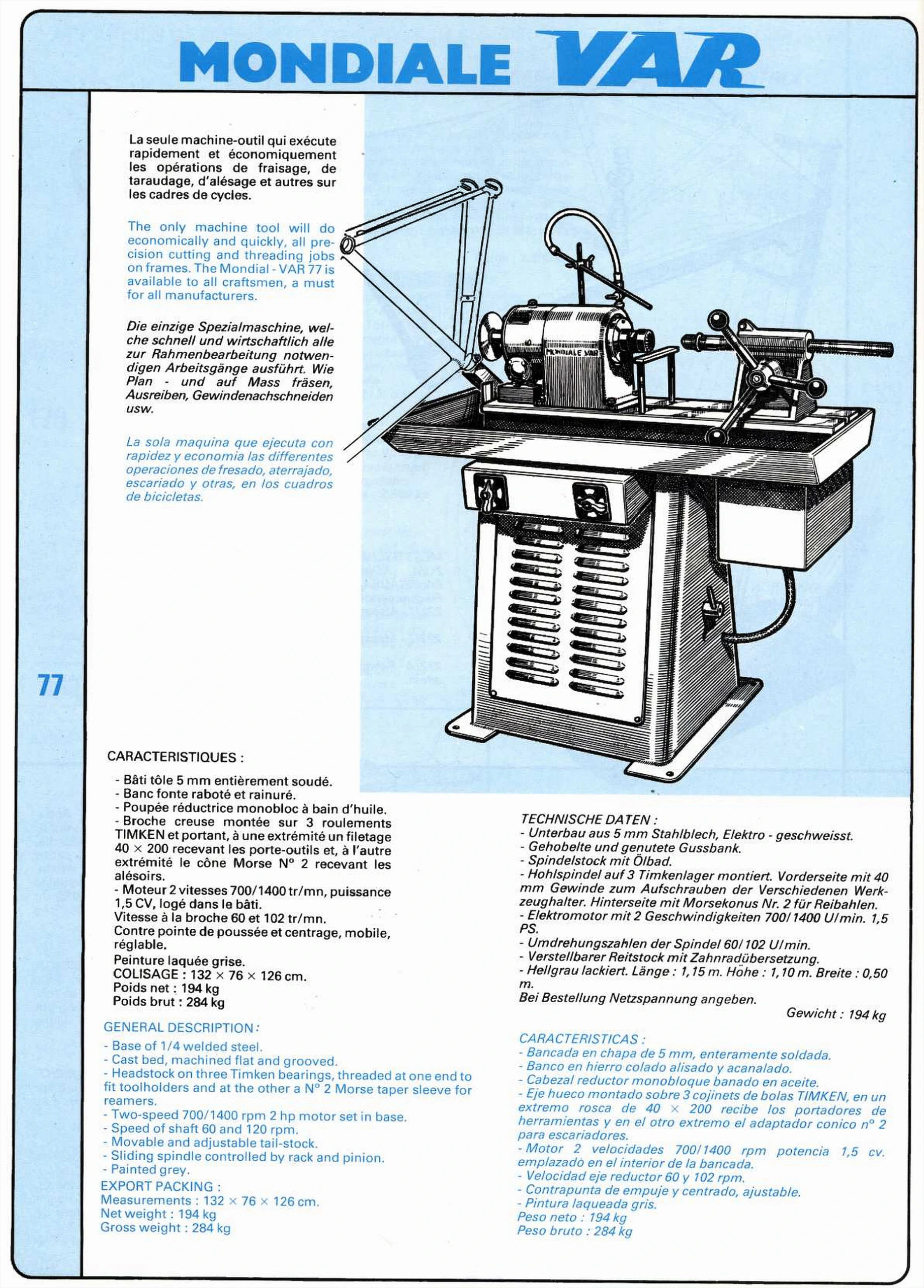

— Page 7 —
[Two of the catalog’s printed pages 6 to 10 (machine tools) are not in this copy, by its contents page.]

MONDIALE VAR
77
La seule machine-outil qui exécute rapidement et économiquement les opérations de fraisage, de taraudage, d’alésage et autres sur les cadres de cycles.
CARACTERISTIQUES :
– Bâti tôle 5 mm entièrement soudé.
– Banc fonte raboté et rainuré.
– Poupée réductrice monobloc à bain d’huile.
– Broche creuse montée sur 3 roulements TIMKEN et portant, à une extrémité un filetage 40 × 200 recevant les porte-outils et, à l’autre extrémité le cône Morse N° 2 recevant les alésoirs.
– Moteur 2 vitesses 700/1400 tr/mn, puissance 1,5 CV, logé dans le bâti.
Vitesse à la broche 60 et 102 tr/mn.
Contre pointe de poussée et centrage, mobile, réglable.
Peinture laquée grise.
COLISAGE : 132 × 76 × 126 cm.
Poids net : 194 kg
Poids brut : 284 kg
The only machine tool will do economically and quickly, all precision cutting and threading jobs on frames. The Mondial – VAR 77 is available to all craftsmen, a must for all manufacturers.
GENERAL DESCRIPTION :
– Base of 1/4 welded steel.
– Cast bed, machined flat and grooved.
– Headstock on three Timken bearings, threaded at one end to fit toolholders and at the other a N° 2 Morse taper sleeve for reamers.
– Two-speed 700/1400 rpm 2 hp motor set in base.
– Speed of shaft 60 and 120 rpm.
– Movable and adjustable tail-stock.
– Sliding spindle controlled by rack and pinion.
– Painted grey.
EXPORT PACKING :
Measurements : 132 × 76 × 126 cm.
Net weight : 194 kg
Gross weight : 284 kg
– Hellgrau lackiert. Länge : 1,15 m. Höhe : 1,10 m. Breite : 0,50 m.
Bei Bestellung Netzspannung angeben.

[VAR’s Mondiale VAR machine tool (77) for milling, reaming and threading cycle frames, drawn as a bench machine on a louvered steel base with a frame held at its headstock. The headstock in the drawing carries the name “MONDIALE VAR”; the text is set in French, English, German and Spanish, and the two German lines above give dimensions and a mains voltage note that the French and English leave out.]

— Page 8 —

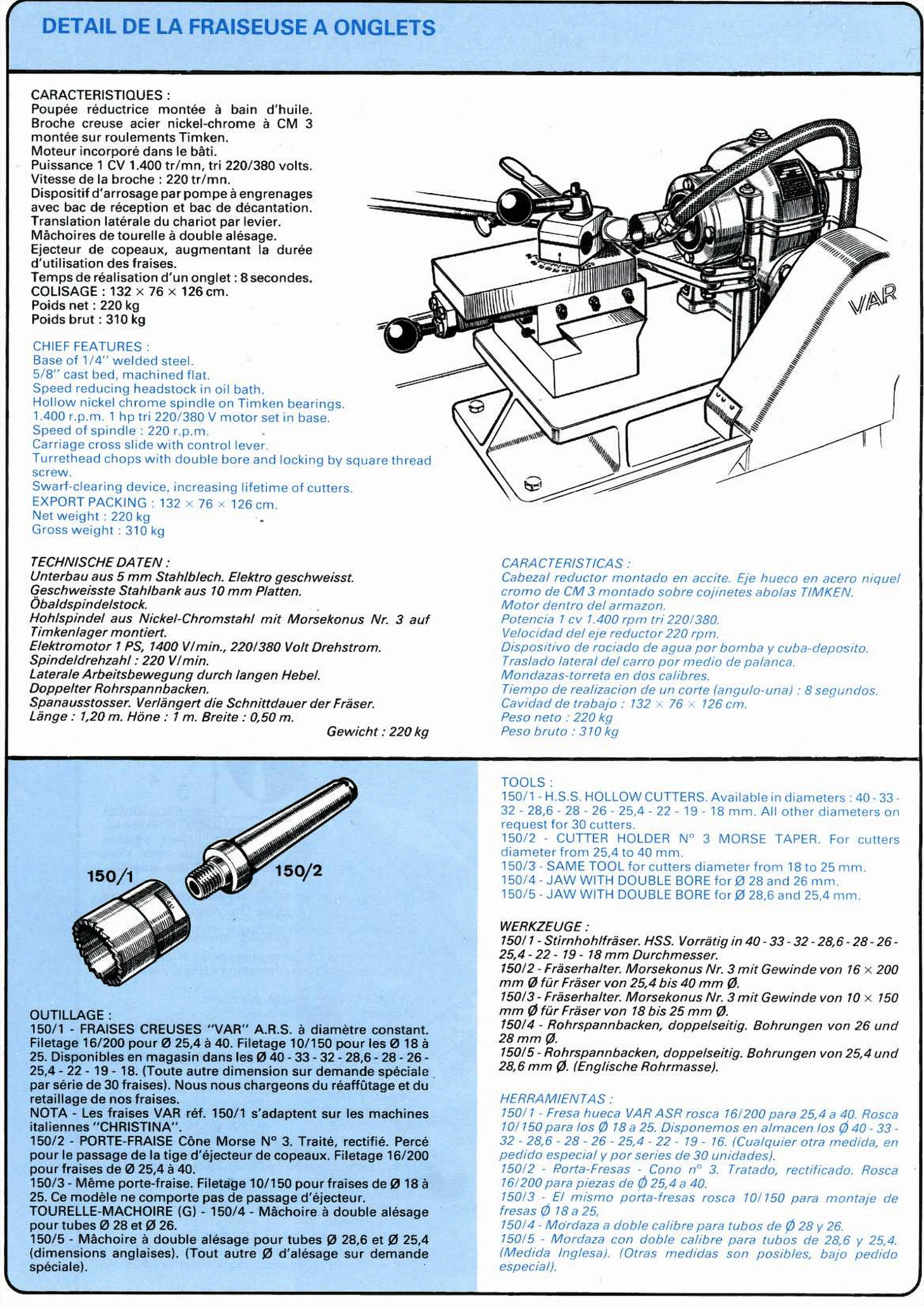

DETAIL DE LA FRAISEUSE A ONGLETS
CARACTERISTIQUES :
Poupée réductrice montée à bain d’huile.
Broche creuse acier nickel-chrome à CM 3 montée sur roulements Timken.
Moteur incorporé dans le bâti.
Puissance 1 CV 1.400 tr/mn, tri 220/380 volts.
Vitesse de la broche : 220 tr/mn.
Dispositif d’arrosage par pompe à engrenages avec bac de réception et bac de décantation.
Translation latérale du chariot par levier.
Mâchoires de tourelle à double alésage.
Ejecteur de copeaux, augmentant la durée d’utilisation des fraises.
Temps de réalisation d’un onglet : 8 secondes.
COLISAGE : 132 × 76 × 126 cm.
Poids net : 220 kg
Poids brut : 310 kg
CHIEF FEATURES :
Base of 1/4″ welded steel.
5/8″ cast bed, machined flat.
Speed reducing headstock in oil bath.
Hollow nickel chrome spindle on Timken bearings.
1.400 r.p.m. 1 hp tri 220/380 V motor set in base.
Speed of spindle : 220 r.p.m.
Carriage cross slide with control lever.
Turrethead chops with double bore and locking by square thread screw.
Swarf-clearing device, increasing lifetime of cutters.
EXPORT PACKING : 132 × 76 × 126 cm.
Net weight : 220 kg
Gross weight : 310 kg
Unterbau aus 5 mm Stahlblech. Elektro geschweisst.
Geschweisste Stahlbank aus 10 mm Platten.
Länge : 1,20 m. Höne : 1 m. Breite : 0,50 m.
OUTILLAGE :
150/1 – FRAISES CREUSES “VAR” A.R.S. à diamètre constant. Filetage 16/200 pour Ø 25,4 à 40. Filetage 10/150 pour les Ø 18 à 25. Disponibles en magasin dans les Ø 40 – 33 – 32 – 28,6 – 28 – 26 – 25,4 – 22 – 19 – 18. (Toute autre dimension sur demande spéciale par série de 30 fraises). Nous nous chargeons du réaffûtage et du retaillage de nos fraises.
NOTA – Les fraises VAR réf. 150/1 s’adaptent sur les machines italiennes “CHRISTINA”.
150/2 – PORTE-FRAISE Cône Morse N° 3. Traité, rectifié. Percé pour le passage de la tige d’éjecteur de copeaux. Filetage 16/200 pour fraises de Ø 25,4 à 40.
150/3 – Même porte-fraise. Filetage 10/150 pour fraises de Ø 18 à 25. Ce modèle ne comporte pas de passage d’éjecteur.
TOURELLE-MACHOIRE (G) – 150/4 – Mâchoire à double alésage pour tubes Ø 28 et Ø 26.
150/5 – Mâchoire à double alésage pour tubes Ø 28,6 et Ø 25,4 (dimensions anglaises). (Tout autre Ø d’alésage sur demande spéciale).
Callouts: 150/1 150/2
TOOLS :
150/1 – H.S.S. HOLLOW CUTTERS. Available in diameters : 40 – 33 – 32 – 28,6 – 28 – 26 – 25,4 – 22 – 19 – 18 mm. All other diameters on request for 30 cutters.
150/2 – CUTTER HOLDER N° 3 MORSE TAPER. For cutters diameter from 25,4 to 40 mm.
150/3 – SAME TOOL for cutters diameter from 18 to 25 mm.
150/4 – JAW WITH DOUBLE BORE for Ø 28 and 26 mm.
150/5 – JAW WITH DOUBLE BORE for Ø 28,6 and 25,4 mm.
Disponemos en almacen los Ø 40 – 33 – 32 – 28,6 – 28 – 26 – 25,4 – 22 – 19 – 16.

[VAR’s mitering milling machine in detail: the cross slide, turret jaws, cutter head and coolant hose, with the hollow cutter 150/1 and its Morse taper cutter holder 150/2 drawn below. The machine’s guard in the drawing carries the name “VAR”; the text is set in French, English, German and Spanish, and the German lines above give a base, bench and overall size that the French and English do not, and the Spanish line a stock size list ending in 16 where the French has 18.]

— Page 9 —

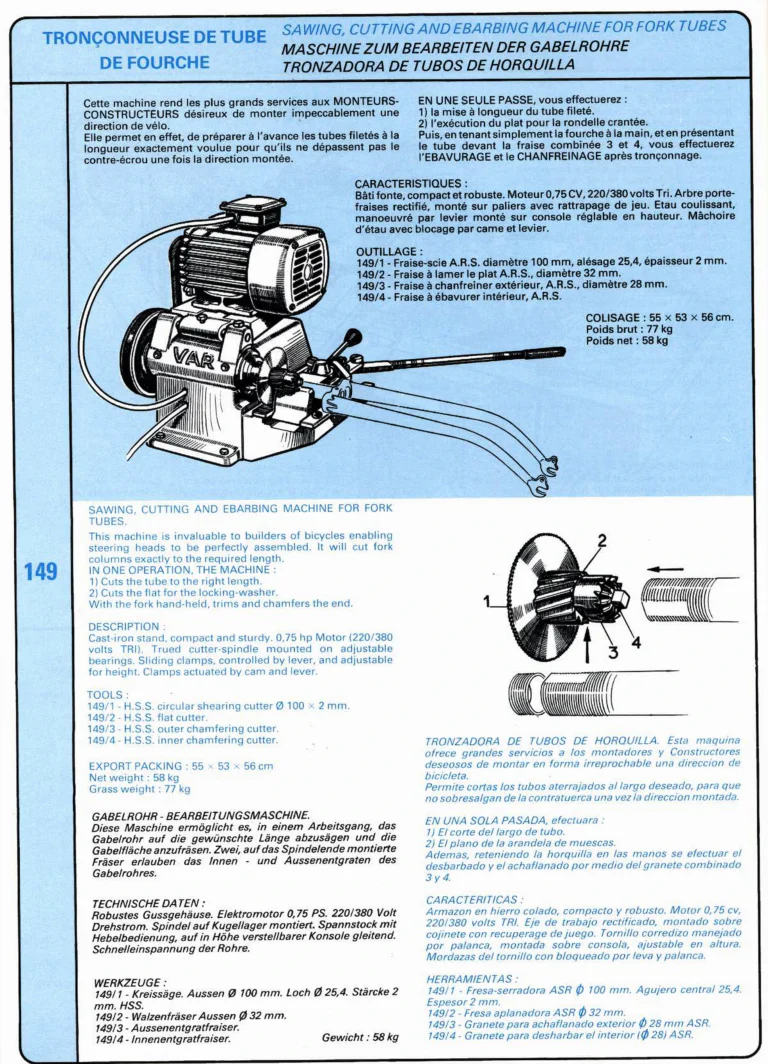

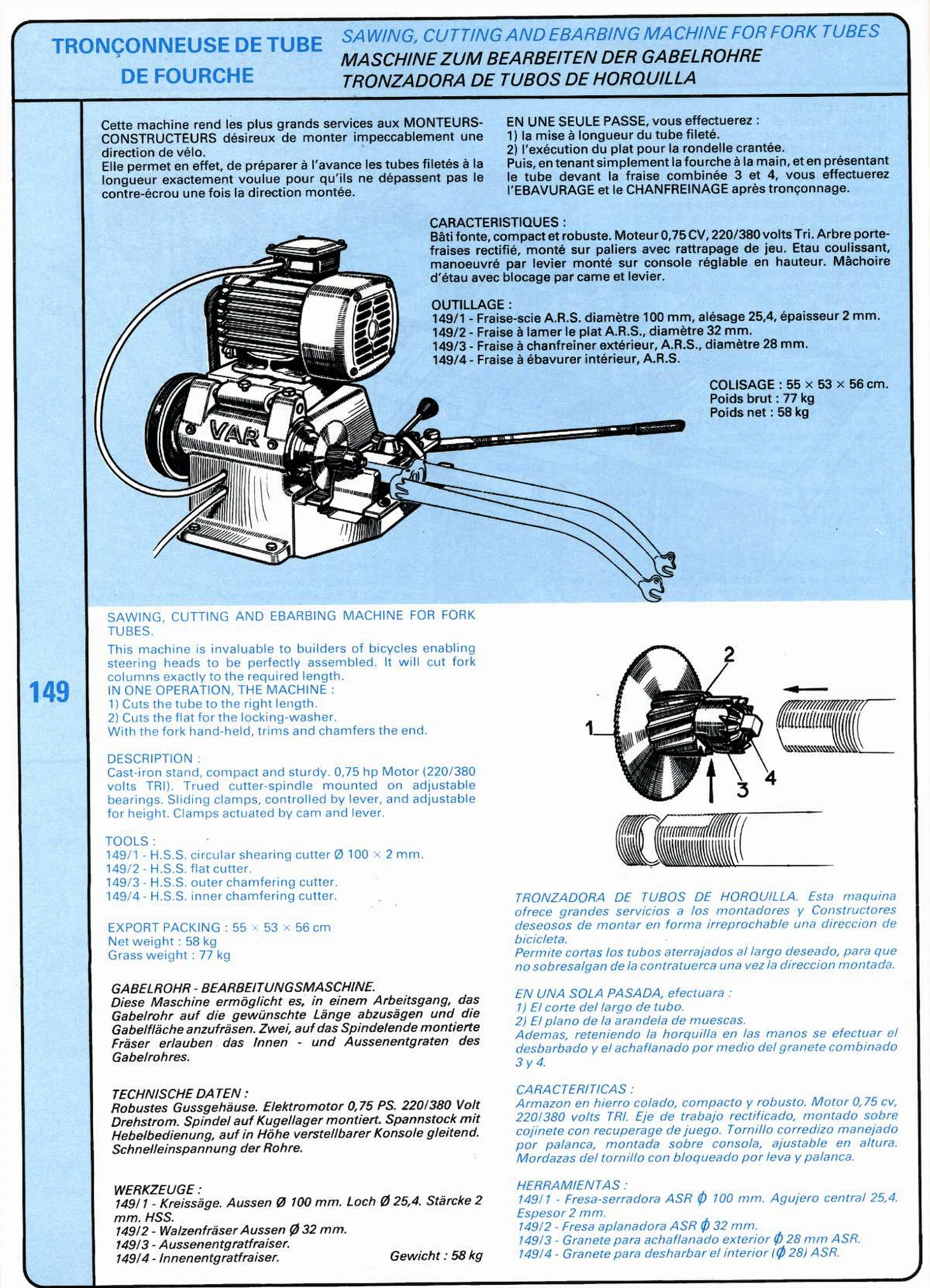

TRONÇONNEUSE DE TUBE DE FOURCHE
SAWING, CUTTING AND EBARBING MACHINE FOR FORK TUBES
149
Cette machine rend les plus grands services aux MONTEURS-CONSTRUCTEURS désireux de monter impeccablement une direction de vélo.
Elle permet en effet, de préparer à l’avance les tubes filetés à la longueur exactement voulue pour qu’ils ne dépassent pas le contre-écrou une fois la direction montée.
EN UNE SEULE PASSE, vous effectuerez :
1) la mise à longueur du tube fileté.
2) l’exécution du plat pour la rondelle crantée.
Puis, en tenant simplement la fourche à la main, et en présentant le tube devant la fraise combinée 3 et 4, vous effectuerez l’EBAVURAGE et le CHANFREINAGE après tronçonnage.
CARACTERISTIQUES :
Bâti fonte, compact et robuste. Moteur 0,75 CV, 220/380 volts Tri. Arbre porte-fraises rectifié, monté sur paliers avec rattrapage de jeu. Etau coulissant, manoeuvré par levier monté sur console réglable en hauteur. Mâchoire d’étau avec blocage par came et levier.
OUTILLAGE :
149/1 – Fraise-scie A.R.S. diamètre 100 mm, alésage 25,4, épaisseur 2 mm.
149/2 – Fraise à lamer le plat A.R.S., diamètre 32 mm.
149/3 – Fraise à chanfreiner extérieur, A.R.S., diamètre 28 mm.
149/4 – Fraise à ébavurer intérieur, A.R.S.
COLISAGE : 55 × 53 × 56 cm.
Poids brut : 77 kg
Poids net : 58 kg
SAWING, CUTTING AND EBARBING MACHINE FOR FORK TUBES.
This machine is invaluable to builders of bicycles enabling steering heads to be perfectly assembled. It will cut fork columns exactly to the required length.
IN ONE OPERATION, THE MACHINE :
1) Cuts the tube to the right length.
2) Cuts the flat for the locking-washer.
With the fork hand-held, trims and chamfers the end.
DESCRIPTION :
Cast-iron stand, compact and sturdy. 0,75 hp Motor (220/380 volts TRI). Trued cutter-spindle mounted on adjustable bearings. Sliding clamps, controlled by lever, and adjustable for height. Clamps actuated by cam and lever.
TOOLS :
149/1 – H.S.S. circular shearing cutter Ø 100 × 2 mm.
149/2 – H.S.S. flat cutter.
149/3 – H.S.S. outer chamfering cutter.
149/4 – H.S.S. inner chamfering cutter.
EXPORT PACKING : 55 × 53 × 56 cm
Net weight : 58 kg
Grass weight : 77 kg
Callouts: 1 2 3 4
149/4 – Granete para desharbar el interior (Ø 28) ASR.

[VAR’s fork tube cutting machine (149), drawn with a fork clamped in its lever vise against the saw, beside a detail of the saw 1 and the combined cutters 2, 3 and 4 working on a threaded steerer tube. The machine body in the drawing carries the name “VAR”; the text is set in French, English, German and Spanish, and the Spanish line above gives a 28 mm size for the inner deburring cutter 149/4 that the French and English do not.]

— Page 10 —

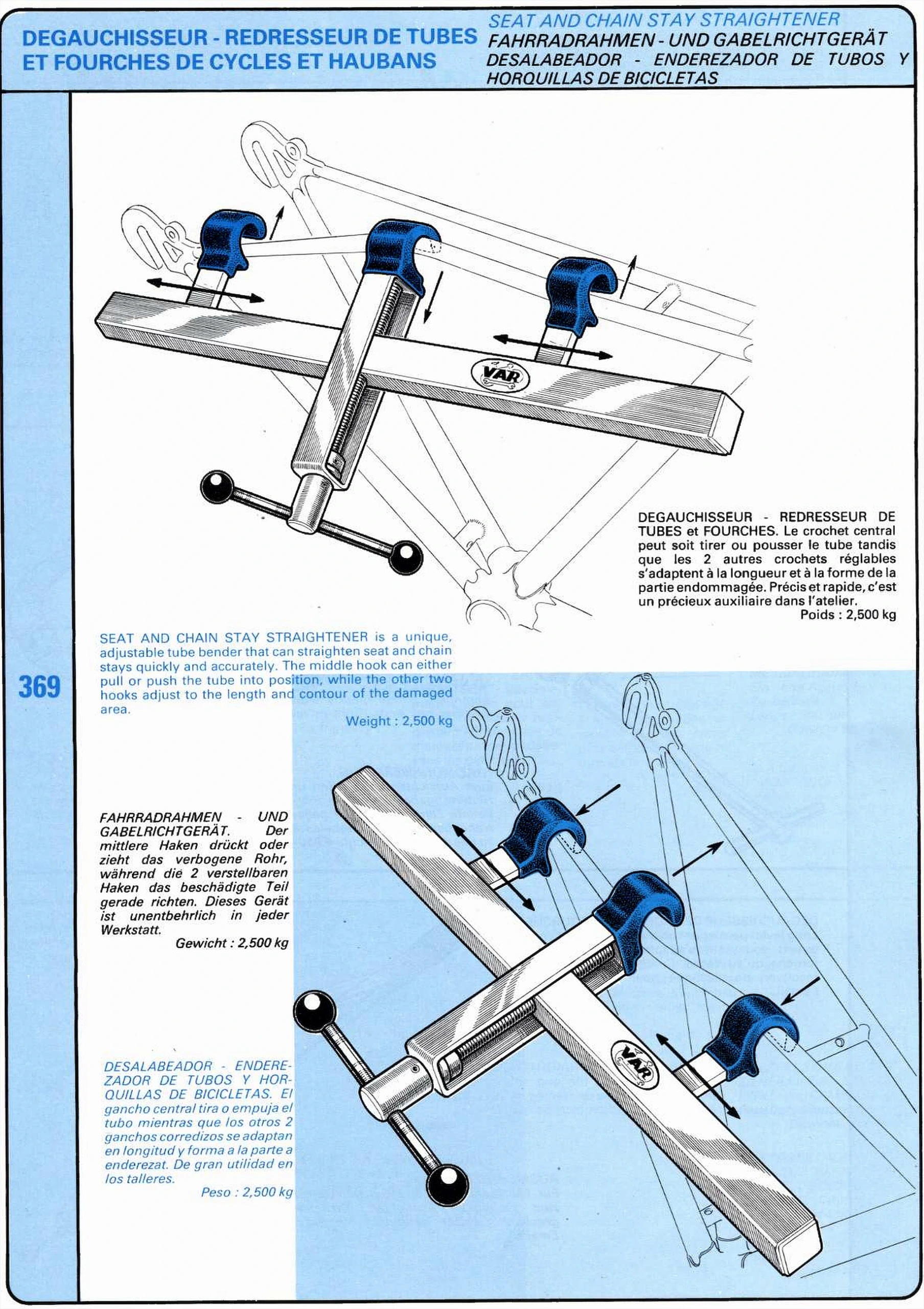

DEGAUCHISSEUR – REDRESSEUR DE TUBES ET FOURCHES DE CYCLES ET HAUBANS
SEAT AND CHAIN STAY STRAIGHTENER
369
DEGAUCHISSEUR – REDRESSEUR DE TUBES et FOURCHES. Le crochet central peut soit tirer ou pousser le tube tandis que les 2 autres crochets réglables s’adaptent à la longueur et à la forme de la partie endommagée. Précis et rapide, c’est un précieux auxiliaire dans l’atelier.
Poids : 2,500 kg
SEAT AND CHAIN STAY STRAIGHTENER is a unique, adjustable tube bender that can straighten seat and chain stays quickly and accurately. The middle hook can either pull or push the tube into position, while the other two hooks adjust to the length and contour of the damaged area.
Weight : 2,500 kg

[VAR’s seat and chain stay straightener (369), a square bar with a screw-driven center hook and two sliding hooks, drawn twice in use on the stays of a bicycle frame. The tool’s bar carries an oval “VAR” emblem in both drawings, and the text is set in French, English, German and Spanish.]

— Page 11 —

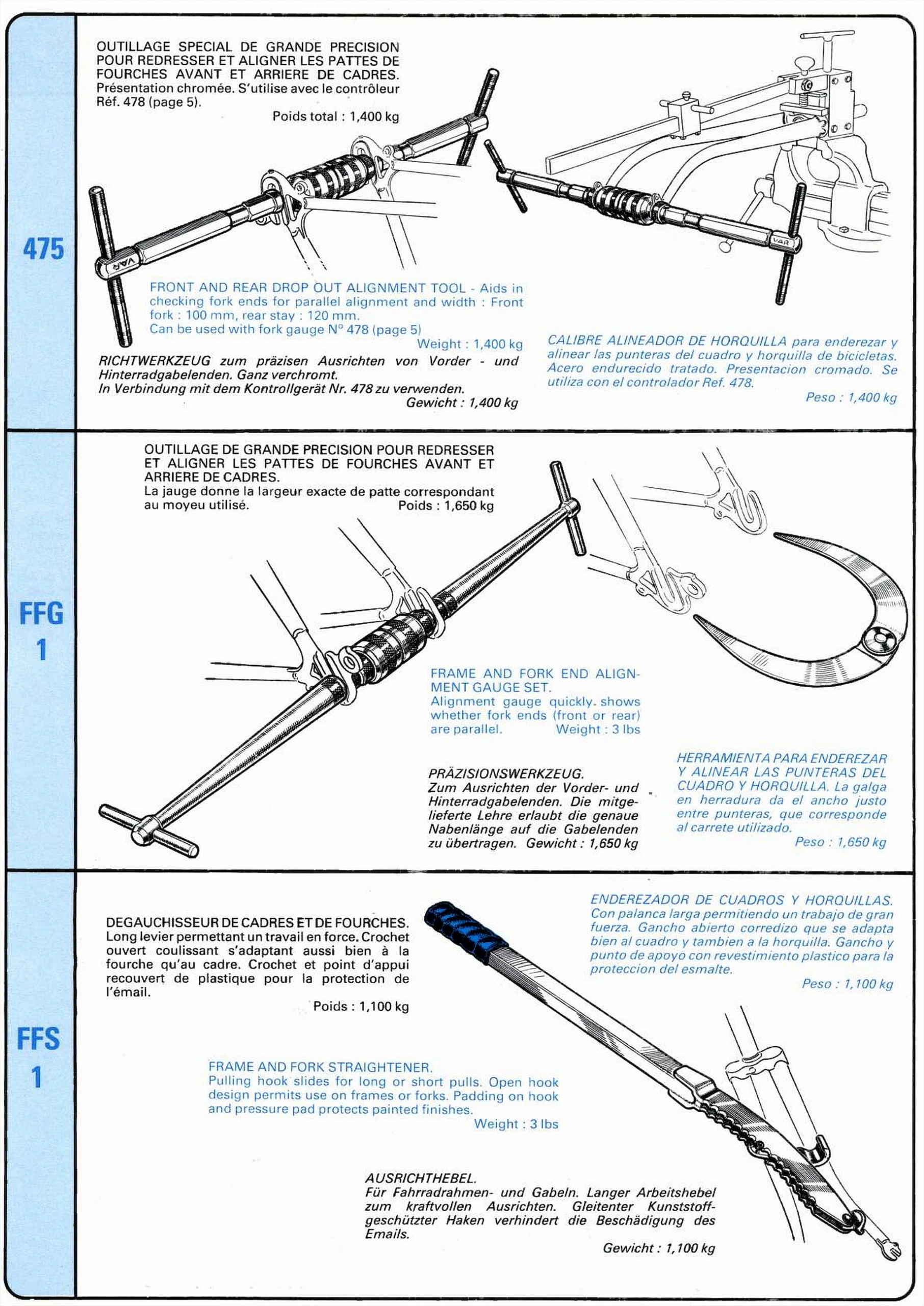

475
OUTILLAGE SPECIAL DE GRANDE PRECISION POUR REDRESSER ET ALIGNER LES PATTES DE FOURCHES AVANT ET ARRIERE DE CADRES.
Présentation chromée. S’utilise avec le contrôleur Réf. 478 (page 5).
Poids total : 1,400 kg
FRONT AND REAR DROP OUT ALIGNMENT TOOL – Aids in checking fork ends for parallel alignment and width : Front fork : 100 mm, rear stay : 120 mm.
Can be used with fork gauge N° 478 (page 5)
Weight : 1,400 kg

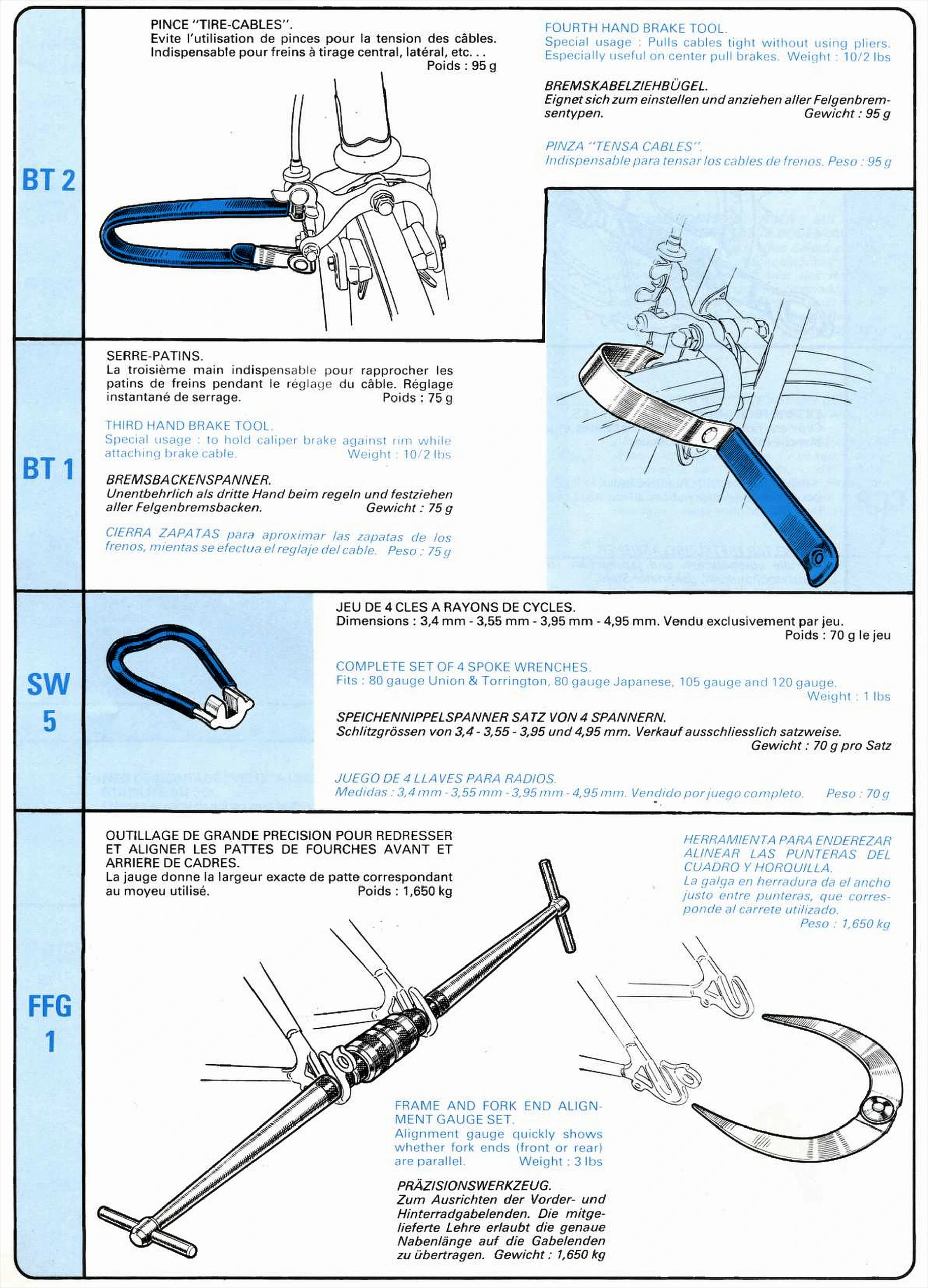

FFG 1
OUTILLAGE DE GRANDE PRECISION POUR REDRESSER ET ALIGNER LES PATTES DE FOURCHES AVANT ET ARRIERE DE CADRES.
La jauge donne la largeur exacte de patte correspondant au moyeu utilisé.
Poids : 1,650 kg
FRAME AND FORK END ALIGNMENT GAUGE SET.
Alignment gauge quickly. shows whether fork ends (front or rear) are parallel.
Weight : 3 lbs

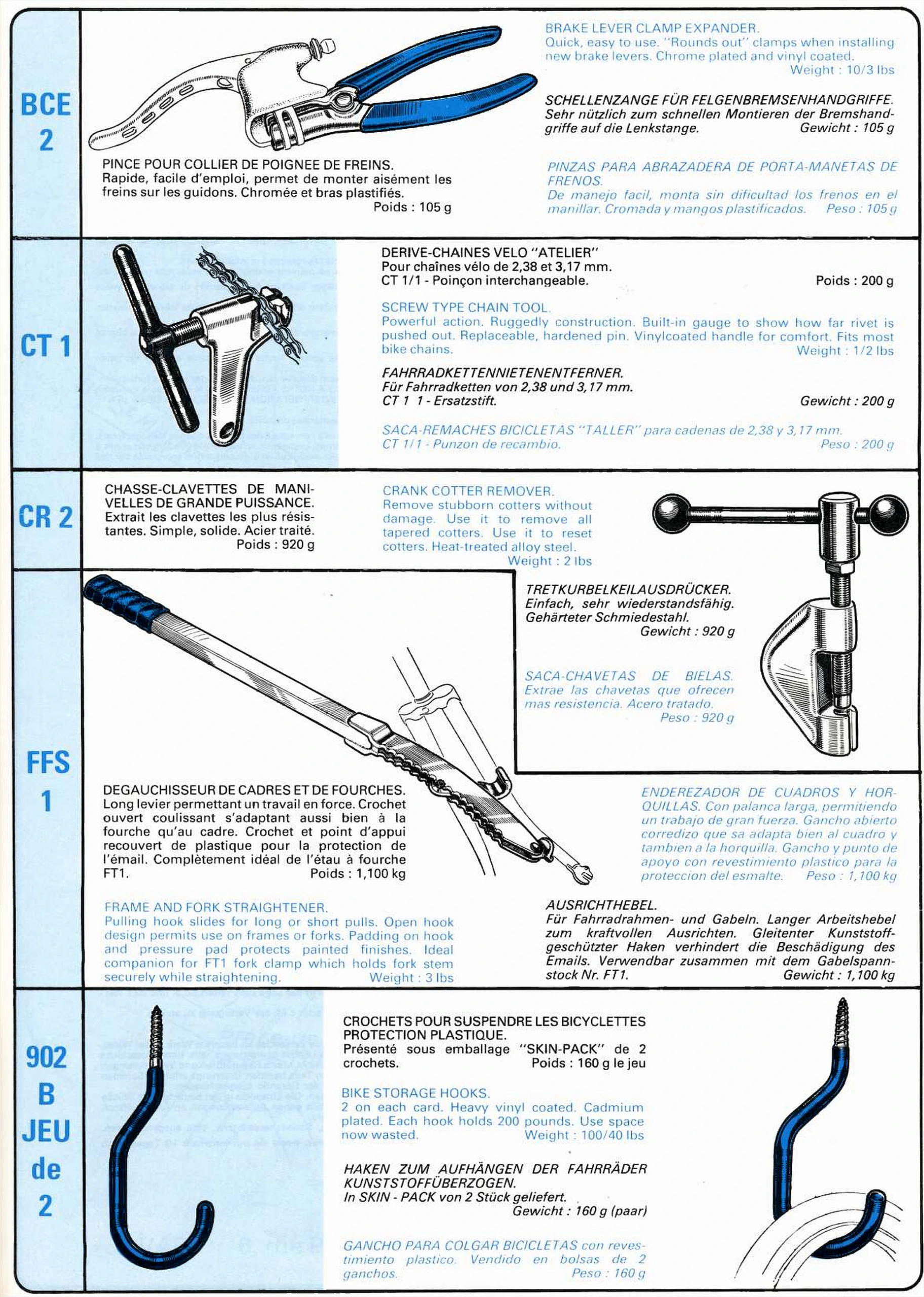

FFS 1
DEGAUCHISSEUR DE CADRES ET DE FOURCHES.
Long levier permettant un travail en force. Crochet ouvert coulissant s’adaptant aussi bien à la fourche qu’au cadre. Crochet et point d’appui recouvert de plastique pour la protection de l’émail.
Poids : 1,100 kg
FRAME AND FORK STRAIGHTENER.
Pulling hook slides for long or short pulls. Open hook design permits use on frames or forks. Padding on hook and pressure pad protects painted finishes.
Weight : 3 lbs

[VAR’s fork end alignment tools (475 and FFG 1), drawn between the dropouts of a frame and a fork with the horseshoe width gauge of FFG 1, and its frame and fork straightener (FFS 1) drawn hooked on a fork blade. The 475 is drawn twice, once on a frame and once on a fork held in a jig in a bench vise, and its handles carry the name “VAR”; the page has no section head, and its text is set in French, English, German and Spanish.]

— Page 12 —

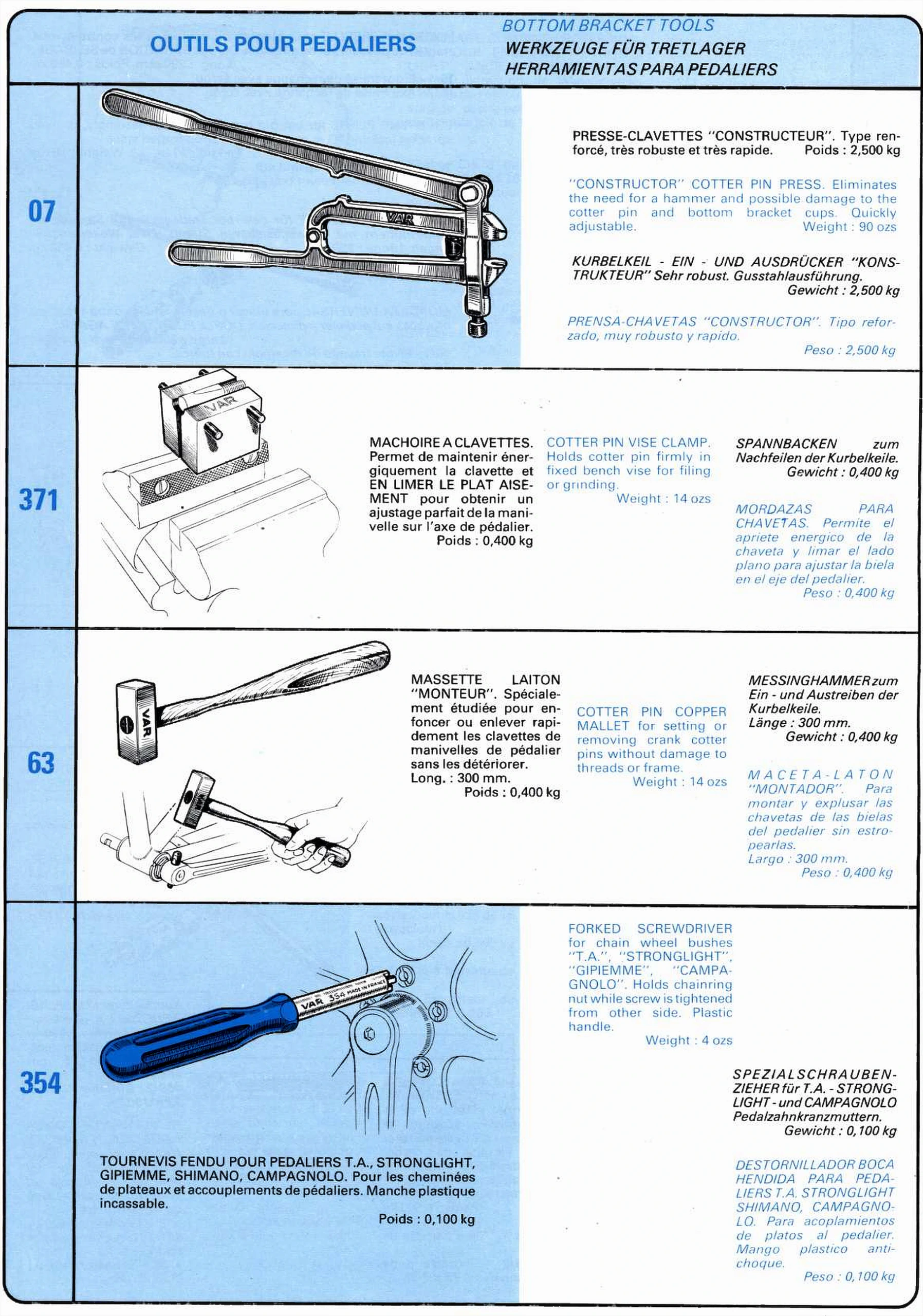

OUTILS POUR PEDALIERS
BOTTOM BRACKET TOOLS
07
PRESSE-CLAVETTES “CONSTRUCTEUR”. Type renforcé, très robuste et très rapide.
Poids : 2,500 kg
“CONSTRUCTOR” COTTER PIN PRESS. Eliminates the need for a hammer and possible damage to the cotter pin and bottom bracket cups. Quickly adjustable.
Weight : 90 ozs
371
MACHOIRE A CLAVETTES. Permet de maintenir énergiquement la clavette et EN LIMER LE PLAT AISEMENT pour obtenir un ajustage parfait de la manivelle sur l’axe de pédalier.
Poids : 0,400 kg
COTTER PIN VISE CLAMP. Holds cotter pin firmly in fixed bench vise for filing or grinding.
Weight : 14 ozs
63
MASSETTE LAITON “MONTEUR”. Spécialement étudiée pour enfoncer ou enlever rapidement les clavettes de manivelles de pédalier sans les détériorer.
Long. : 300 mm.
Poids : 0,400 kg
COTTER PIN COPPER MALLET for setting or removing crank cotter pins without damage to threads or frame.
Weight : 14 ozs
354
TOURNEVIS FENDU POUR PEDALIERS T.A., STRONGLIGHT, GIPIEMME, SHIMANO, CAMPAGNOLO. Pour les cheminées de plateaux et accouplements de pédaliers. Manche plastique incassable.
Poids : 0,100 kg
FORKED SCREWDRIVER for chain wheel bushes “T.A.”, “STRONGLIGHT”, “GIPIEMME”, “CAMPAGNOLO”. Holds chainring nut while screw is tightened from other side. Plastic handle.
Weight : 4 ozs

[VAR’s bottom bracket tools: the “Constructeur” cotter pin press (07), the cotter pin vise clamp (371), the “Monteur” brass mallet (63) and the forked screwdriver (354) for chainring bolts. The clamp is drawn in a bench vise, the mallet driving a crank cotter and the screwdriver on a chainring bolt; the press, clamp and mallet carry the name “VAR” and the screwdriver shaft reads “VAR 354 MADE IN FRANCE” above smaller lettering too fine to read. The text is set in French, English, German and Spanish, and print from the other side of the leaf shows faintly through the blue panels.]

— Page 13 —

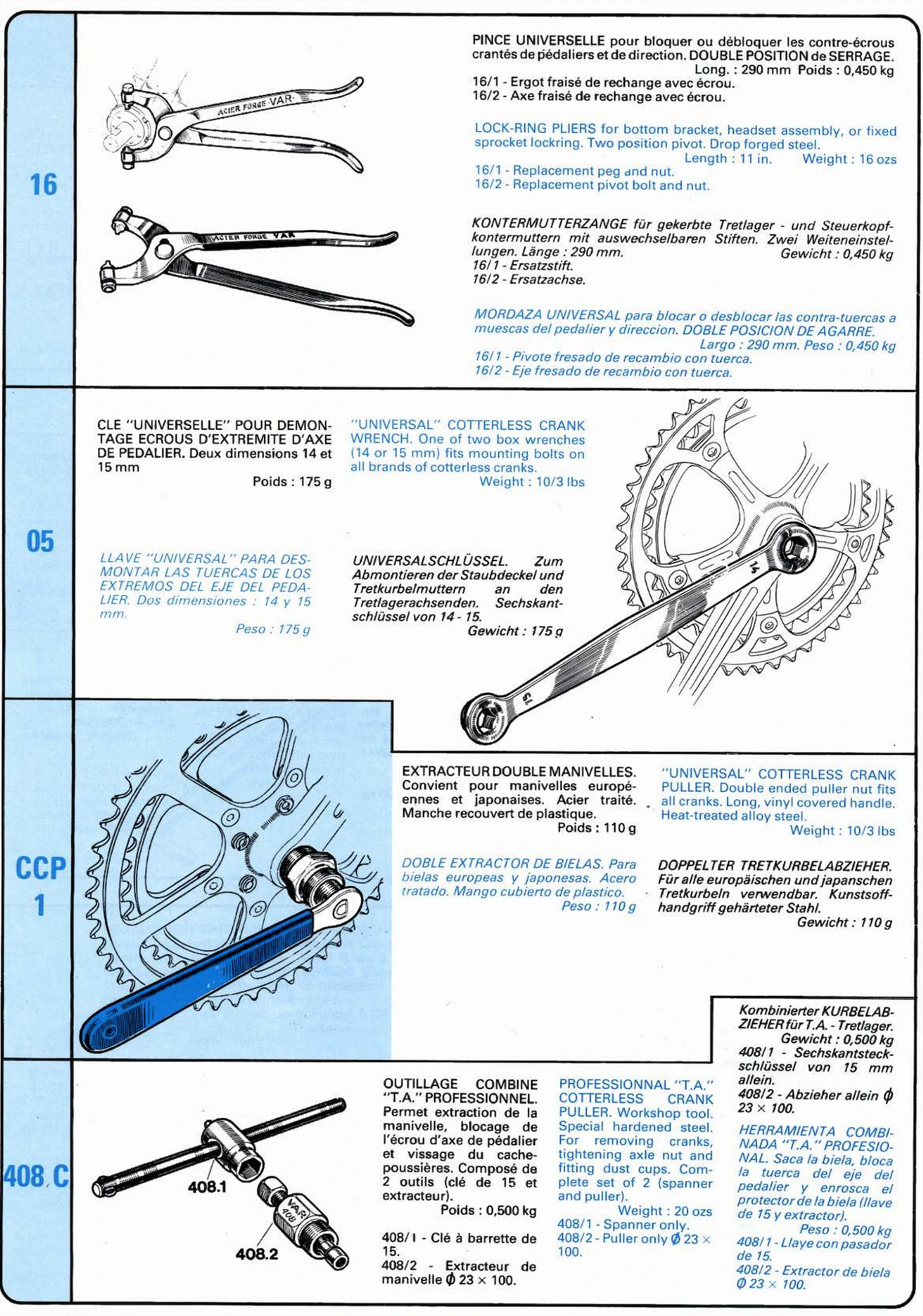

16
PINCE UNIVERSELLE pour bloquer ou débloquer les contre-écrous crantés de pédaliers et de direction. DOUBLE POSITION de SERRAGE.
Long. : 290 mm Poids : 0,450 kg
16/1 – Ergot fraisé de rechange avec écrou.
16/2 – Axe fraisé de rechange avec écrou.
LOCK-RING PLIERS for bottom bracket, headset assembly, or fixed sprocket lockring. Two position pivot. Drop forged steel.
Length : 11 in. Weight : 16 ozs
16/1 – Replacement peg and nut.
16/2 – Replacement pivot bolt and nut.

05

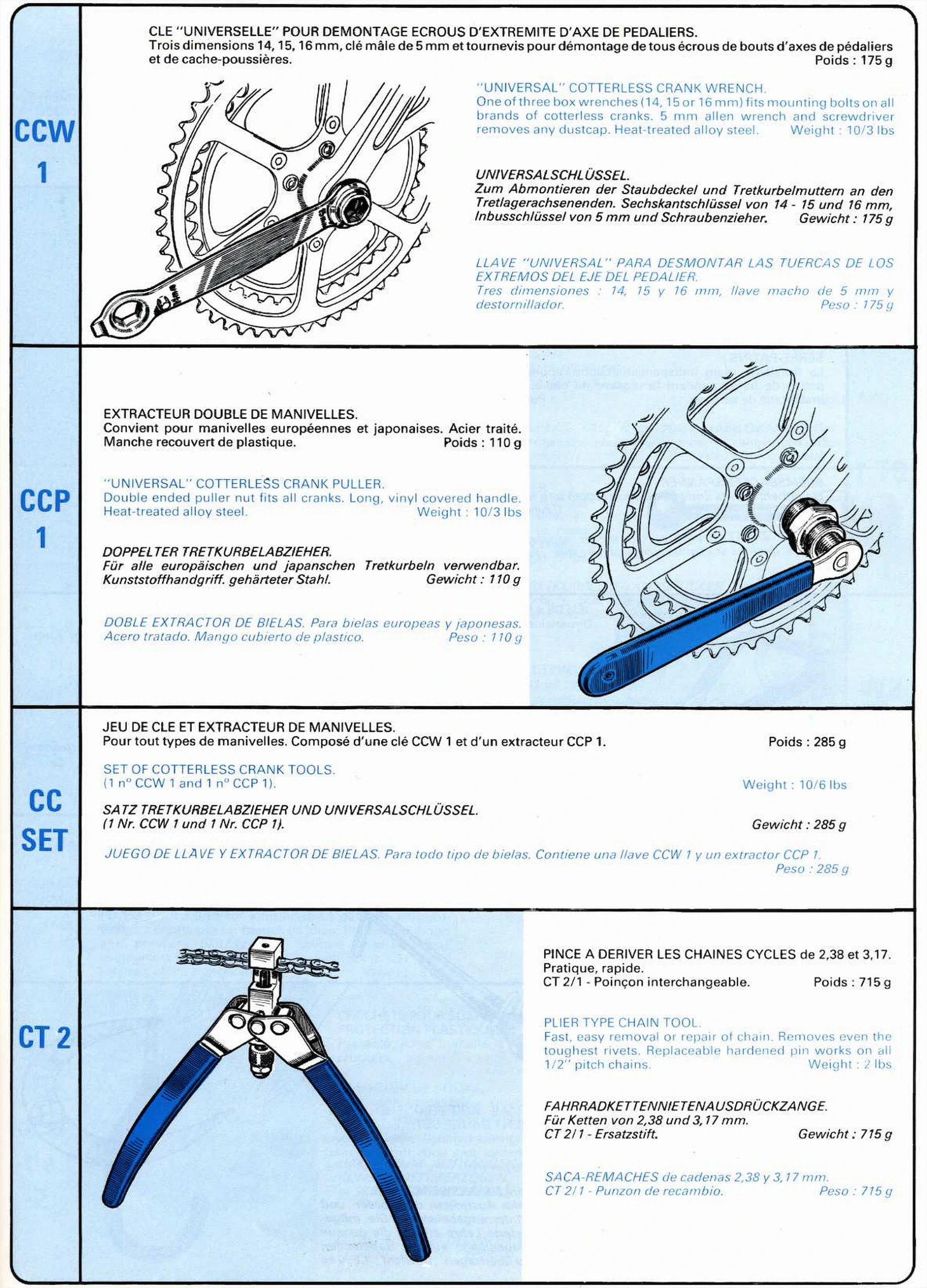

CLE “UNIVERSELLE” POUR DEMONTAGE ECROUS D’EXTREMITE D’AXE DE PEDALIER. Deux dimensions 14 et 15 mm
Poids : 175 g
“UNIVERSAL” COTTERLESS CRANK WRENCH. One of two box wrenches (14 or 15 mm) fits mounting bolts on all brands of cotterless cranks.
Weight : 10/3 lbs

CCP 1
EXTRACTEUR DOUBLE MANIVELLES. Convient pour manivelles européennes et japonaises. Acier traité. Manche recouvert de plastique.
Poids : 110 g
“UNIVERSAL” COTTERLESS CRANK PULLER. Double ended puller nut fits all cranks. Long, vinyl covered handle. Heat-treated alloy steel.
Weight : 10/3 lbs

408 C
OUTILLAGE COMBINE “T.A.” PROFESSIONNEL. Permet extraction de la manivelle, blocage de l’écrou d’axe de pédalier et vissage du cache-poussières. Composé de 2 outils (clé de 15 et extracteur).
Poids : 0,500 kg
408/1 – Clé à barrette de 15.
408/2 – Extracteur de manivelle Ø 23 × 100.
PROFESSIONNAL “T.A.” COTTERLESS CRANK PULLER. Workshop tool. Special hardened steel. For removing cranks, tightening axle nut and fitting dust cups. Complete set of 2 (spanner and puller).
Weight : 20 ozs
408/1 – Spanner only.
408/2 – Puller only Ø 23 × 100.
Callouts: 408.1 408.2

[VAR’s universal lock ring pliers (16), universal cotterless crank wrench (05), double crank puller (CCP 1) and T.A. professional crank puller set (408 C), drawn alone and in use on a bottom bracket and two chainsets. The pliers are marked “ACIER FORGE VAR”, the wrench “14” and “15” and the puller “VAR 408” in the drawings; the CCP 1 puller, its handle printed in dark blue, is drawn on a light blue panel.]

— Page 14 —
22 C
OUTILLAGE COMBINE PROFESSIONNEL POUR ENSEMBLE “STRONGLIGHT” ANCIEN MODELE ET TS. Permet extraction de la manivelle, blocage de l’écrou d’axe de pédalier et vissage cache-poussières. Composé de 2 outils (clé de 16 et extracteur).
Poids : 0,500 kg
22/1 – Clé à barrette pour vis de pédalier 6 pans 16.
22/2 – Extracteur de manivelles Ø 23,35 × 100.
PROFESSIONNAL “STRONGLIGHT” COTTERLESS CRANK PULLER. Workshop tool. Special hardened steel. For removing cranks, tightening axle nut and fitting dustcaps. Tool complete, 2 tools (spanner and puller).
Weight : 20 ozs
22/1 – Spanner only 16 mm.
22/2 – Puller only Ø 23,35 × 100.
Callouts: 22 1 22 2

10
OUTILLAGE COMBINE “AMATEUR” POUR MANIVELLES JAPONAISES, NERVAR ET STRONGLIGHT comportant une clé de barrette de 14 mm et extracteur Ø 22 × 100.
Poids : 0,130 kg
“AMATEUR” COTTERLESS CRANK PULLER. For removing Japanese cranks (SHIMANO, SUGINO, SAKAE) and STRONGLIGHT, NERVAR cranks. 2 tools : 14 mm spanner and puller Ø 22 × 100.
Weight : 0,130 kg

11
OUTILLAGE COMBINE AMATEUR POUR ENSEMBLE “STRONGLIGHT” ANCIEN MODELE ET TS. Outil très pratique pour le cycliste sur la route.
Poids : 0,120 kg
AMATEUR “STRONGLIGHT” COTTERLESS CRANK PULLER. Indispensable for the tool kit.
Weight : 4 ozs

392 C
OUTILLAGE COMBINE “CAMPAGNOLO” PROFESSIONNEL. Permet extraction de la manivelle, blocage de l’écrou d’axe de pédalier et vissage du cache-poussières. Composé de 2 outils (clé de 15 et extracteur).
Poids : 0,500 kg
392/1 – Clé à barrette de 15 mm.
392/2 – Extracteur de manivelle Ø 22 × 100.
PROFESSIONNAL “CAMPAGNOLO” COTTERLESS CRANK PULLER. Workshop tool. Special hardened steel. For removing cranks, tightening axle nut and fitting dustcups. Complete set of 2 (spanner and puller).
Weight : 20 ozs
392/1 – Spanner only 15 mm.
392/2 – Puller only Ø 22 × 100.
Callouts: 392.1 392.2

18
CLE A PEDALES. Acier CHROME-VANADIUM. Têtes extra-plates chromées.
Ouvertures 15,25 et 17 (LYOTARD). Long. : 330 mm
Poids : 0,200 kg
DOUBLE ENDED PEDAL SPANNER. Chrome-vanadium steel. For removal of most American and European pedals.
Size : 15,25 – 17 mm (LYOTARD). Length : 14 in.
Weight : 6 ozs

[VAR’s crank puller sets for Stronglight (22 C and 11), for Japanese, Nervar and Stronglight cranks (10) and for Campagnolo (392 C), with a double ended pedal spanner (18). The tools are drawn alone, the 22 C puller also in use on a chainset; the pullers are marked “VAR 22/1”, “VAR 22/2” and “VAR 392”, and the spanner carries the VAR name on its handle.]

— Page 15 —
19
CLES “ULTRA PLATES” pour le réglage des cuvettes réglables de pédalier. Acier chrome-molybdène.
Long. : 250 mm. Poids : 0,180 kg
19C – Jeu de 2 clés (22 × 24 et 26 × 28).
19/1 – Clé 22 × 24 (Stronglight).
19/2 – Clé 26 × 28 (EDCO).
19/3 – Clé 22 × 24,9 (Vérot).
DOUBLE ENDED THIN WRENCHES for adjustable bracket cups. Chrome molybdenum steel. Tightens or loosens adjustable cup without removing left crank arm.
Length : 10 in. Weight : 7 ozs
19C – Set of two sizes 22 × 24 mm and 26 × 28m
19/1 – Size : 22 × 24 mm Stronglight cups.
19/2 – Size : 26 × 28 mm EDCO cups.
19/3 – Size : 22 × 24,9 mm.

08
OUTILLAGE COMBINE PROFESSIONNEL POUR MANIVELLES JAPONAISES, STRONGLIGHT, NERVAR, etc… Composé de 1 clé de 14 mm et 1 extracteur Ø 22 × 100.
Poids : 0,450 kg
PROFESSIONNAL COTTERLESS CRANK PULLER for removing Japanese cranks and “STRONGLIGHT”, “NERVAR” cranks. 2 tools : 1 14 mm spanner and 1 puller Ø 22 × 100.
Weight : 0,450 kg

23
CLES EN T “Carré ou 6 pans”. Spéciale pour vis plateaux de pédaliers.
Long. : 140 mm
Livrable : Carré de 7 – 6 mm.
6 pans de 6 – 7 – 8 – 9 – 10 – 11 – 12 – 13 – 14 mm.
T-SHAPED CHAIN WHEEL SCREW SPANNERS. Length : 6 in.
Delivered in different sizes as follows :
6 and 7 mm square.
6 mm – 7 mm – 8 mm – 9 mm – 10 mm – 11 mm – 12 mm – 13 mm hexagon.

373
PINCE A DEGAUCHIR LES MANIVELLES. Indispensable pour redresser rapidement les manivelles tordues. Acier forgé. Long. : 380 mm.
Poids : 1,260 kg
CRANK STRAIGHTENING TOOL. Bent steel crank arms can be straightened without removing arm from bicycle. Length : 380 mm.
Weight : 1,260 kg

[VAR’s thin double ended wrenches for adjustable bracket cups (19), professional crank puller set (08), T-shaped chain wheel screw spanners (23) and crank straightening tool (373). The tools are drawn alone and in use on a bottom bracket and a chainset, with the hexagon and square ends of the T spanners shown in black insets; the tools carry the VAR name, the puller marked “VAR 08” and the straightener “VAR 373”.]

— Page 16 —

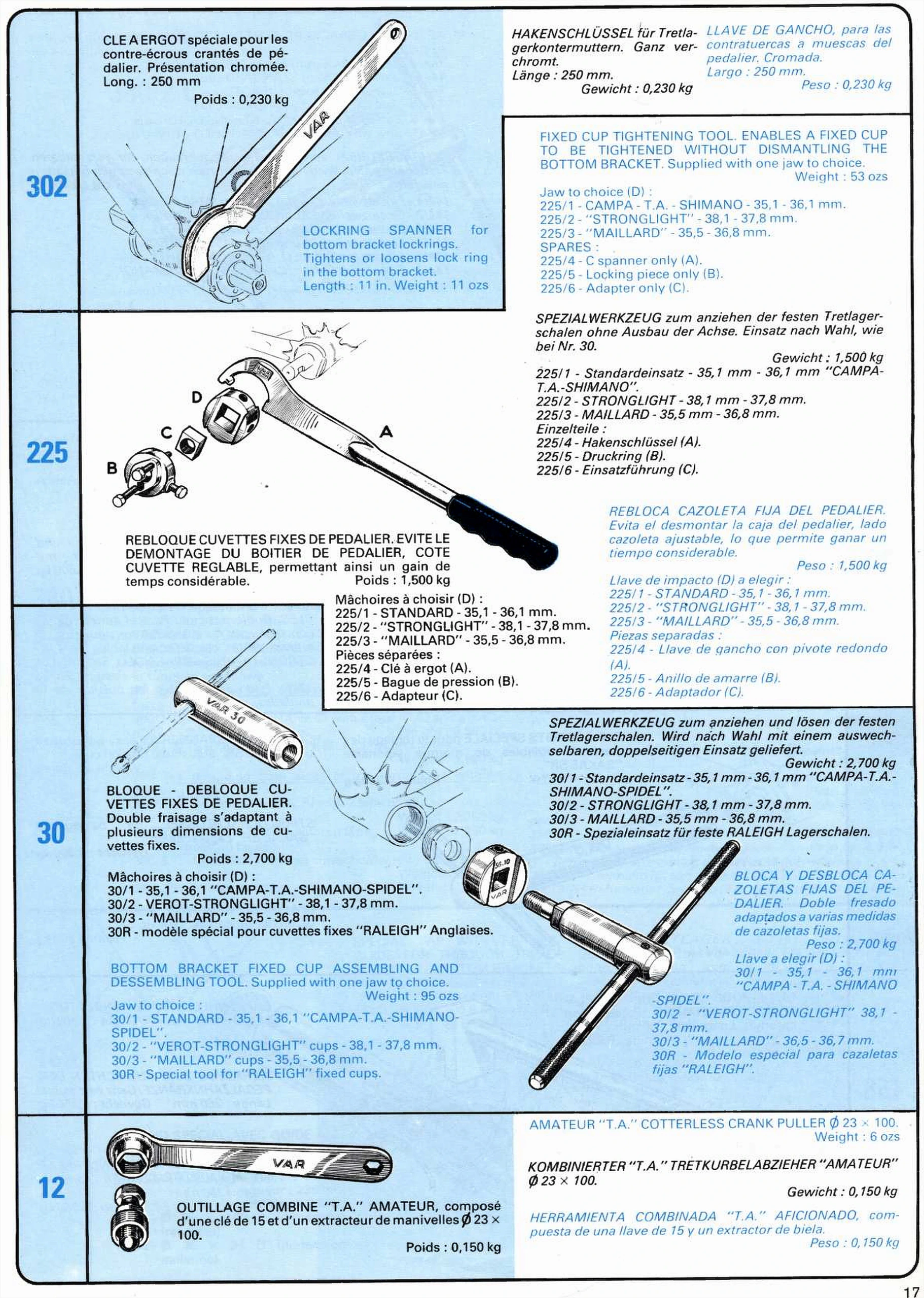

302
CLE A ERGOT spéciale pour les contre-écrous crantés de pédalier. Présentation chromée.
Long. : 250 mm
Poids : 0,230 kg
LOCKRING SPANNER for bottom bracket lockrings. Tightens or loosens lock ring in the bottom bracket.
Length : 11 in. Weight : 11 ozs

225
REBLOQUE CUVETTES FIXES DE PEDALIER. EVITE LE DEMONTAGE DU BOITIER DE PEDALIER, COTE CUVETTE REGLABLE, permettant ainsi un gain de temps considérable.
Poids : 1,500 kg
Mâchoires à choisir (D) :
225/1 – STANDARD – 35,1 – 36,1 mm.
225/2 – “STRONGLIGHT” – 38,1 – 37,8 mm.
225/3 – “MAILLARD” – 35,5 – 36,8 mm.
Pièces séparées :
225/4 – Clé à ergot (A).
225/5 – Bague de pression (B).
225/6 – Adapteur (C).
FIXED CUP TIGHTENING TOOL. ENABLES A FIXED CUP TO BE TIGHTENED WITHOUT DISMANTLING THE BOTTOM BRACKET. Supplied with one jaw to choice.
Weight : 53 ozs
Jaw to choice (D) :
225/1 – CAMPA – T.A. – SHIMANO – 35,1 – 36,1 mm.
225/2 – “STRONGLIGHT” – 38,1 – 37,8 mm.
225/3 – “MAILLARD” – 35,5 – 36,8 mm.
SPARES :
225/4 – C spanner only (A).
225/5 – Locking piece only (B).
225/6 – Adapter only (C).
Einsatz nach Wahl, wie bei Nr. 30.
Callouts: D C A B

30
BLOQUE – DEBLOQUE CUVETTES FIXES DE PEDALIER. Double fraisage s’adaptant à plusieurs dimensions de cuvettes fixes.
Poids : 2,700 kg
Mâchoires à choisir (D) :
30/1 – 35,1 – 36,1 “CAMPA-T.A.-SHIMANO-SPIDEL”.
30/2 – VEROT-STRONGLIGHT” – 38,1 – 37,8 mm.
30/3 – “MAILLARD” – 35,5 – 36,8 mm.
30R – modèle spécial pour cuvettes fixes “RALEIGH” Anglaises.
BOTTOM BRACKET FIXED CUP ASSEMBLING AND DESSEMBLING TOOL. Supplied with one jaw to choice.
Weight : 95 ozs
Jaw to choice :
30/1 – STANDARD – 35,1 – 36,1 “CAMPA-T.A.-SHIMANO-SPIDEL”.
30/2 – “VEROT-STRONGLIGHT” cups – 38,1 – 37,8 mm.
30/3 – “MAILLARD” cups – 35,5 – 36,8 mm.
30R – Special tool for “RALEIGH” fixed cups.
30/3 – “MAILLARD” – 36,5 – 36,7 mm.

12
OUTILLAGE COMBINE “T.A.” AMATEUR, composé d’une clé de 15 et d’un extracteur de manivelles Ø 23 × 100.
Poids : 0,150 kg
AMATEUR “T.A.” COTTERLESS CRANK PULLER Ø 23 × 100.
Weight : 6 ozs
17

[VAR’s lockring spanner (302), fixed cup tightening tool (225), bottom bracket fixed cup assembling and dismantling tool (30) and T.A. amateur crank puller (12), drawn alone and in use on a bottom bracket. The parts of the 225 tool are lettered A to D, and the tools carry the VAR name (“VAR 30” on the body of the 30 tool); the German sentence on 225 (its jaws as for No. 30) and the Spanish 30/3 line (sizes 36,5 – 36,7 mm, against 35,5 – 36,8 mm in French and English) are transcribed because the French and English do not carry them.]

— Page 17 —

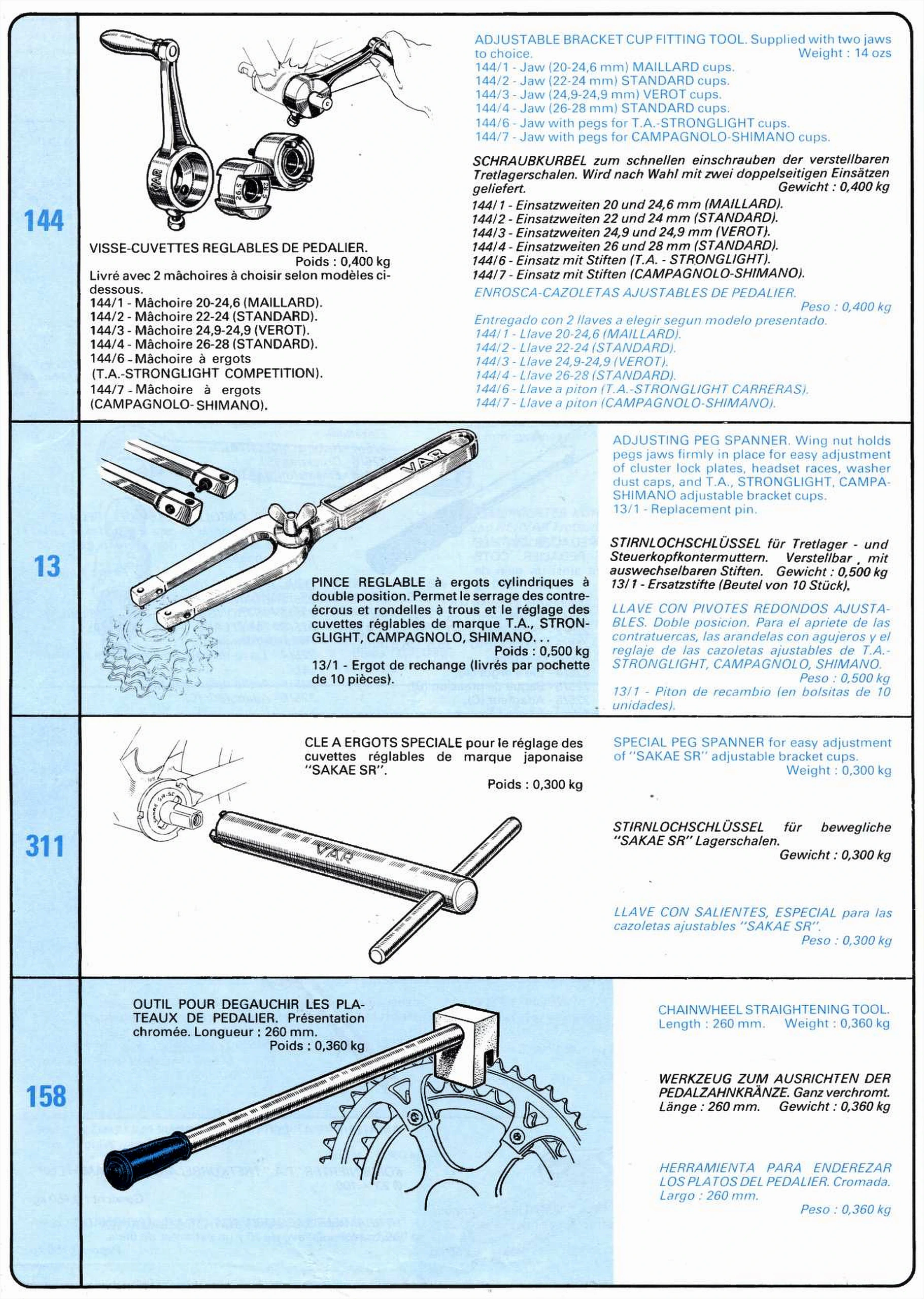

144
VISSE-CUVETTES REGLABLES DE PEDALIER.
Poids : 0,400 kg
Livré avec 2 mâchoires à choisir selon modèles ci-dessous.
144/1 – Mâchoire 20-24,6 (MAILLARD).
144/2 – Mâchoire 22-24 (STANDARD).
144/3 – Mâchoire 24,9-24,9 (VEROT).
144/4 – Mâchoire 26-28 (STANDARD).
144/6 – Mâchoire à ergots (T.A.-STRONGLIGHT COMPETITION).
144/7 – Mâchoire à ergots (CAMPAGNOLO- SHIMANO).
ADJUSTABLE BRACKET CUP FITTING TOOL. Supplied with two jaws to choice.
Weight : 14 ozs
144/1 – Jaw (20-24,6 mm) MAILLARD cups.
144/2 – Jaw (22-24 mm) STANDARD cups.
144/3 – Jaw (24,9-24,9 mm) VEROT cups.
144/4 – Jaw (26-28 mm) STANDARD cups.
144/6 – Jaw with pegs for T.A.-STRONGLIGHT cups.
144/7 – Jaw with pegs for CAMPAGNOLO-SHIMANO cups.

13
PINCE REGLABLE à ergots cylindriques à double position. Permet le serrage des contre-écrous et rondelles à trous et le réglage des cuvettes réglables de marque T.A., STRONGLIGHT, CAMPAGNOLO, SHIMANO. . .
Poids : 0,500 kg
13/1 – Ergot de rechange (livrés par pochette de 10 pièces).
ADJUSTING PEG SPANNER. Wing nut holds pegs jaws firmly in place for easy adjustment of cluster lock plates, headset races, washer dust caps, and T.A., STRONGLIGHT, CAMPA-SHIMANO adjustable bracket cups.
13/1 – Replacement pin.

311
CLE A ERGOTS SPECIALE pour le réglage des cuvettes réglables de marque japonaise “SAKAE SR”.
Poids : 0,300 kg
SPECIAL PEG SPANNER for easy adjustment of “SAKAE SR” adjustable bracket cups.
Weight : 0,300 kg

158
OUTIL POUR DEGAUCHIR LES PLATEAUX DE PEDALIER. Présentation chromée. Longueur : 260 mm.
Poids : 0,360 kg
CHAINWHEEL STRAIGHTENING TOOL.
Length : 260 mm. Weight : 0,360 kg

[VAR’s adjustable bracket cup fitting tool and jaws (144), adjustable peg spanner (13), peg spanner for Sakae SR cups (311) and chainwheel straightening tool (158), drawn alone and in use on a bottom bracket, a freewheel and a chainset. The tools carry the VAR name, one jaw of the 144 tool is marked “26.5” and “28.5” and the drawn Sakae cup carries the SAKAE name; print from the other side of the leaf shows faintly through the blue panels.]

— Page 18 —
380
1 C
380/1C
= 380/2C
+ 380/3C

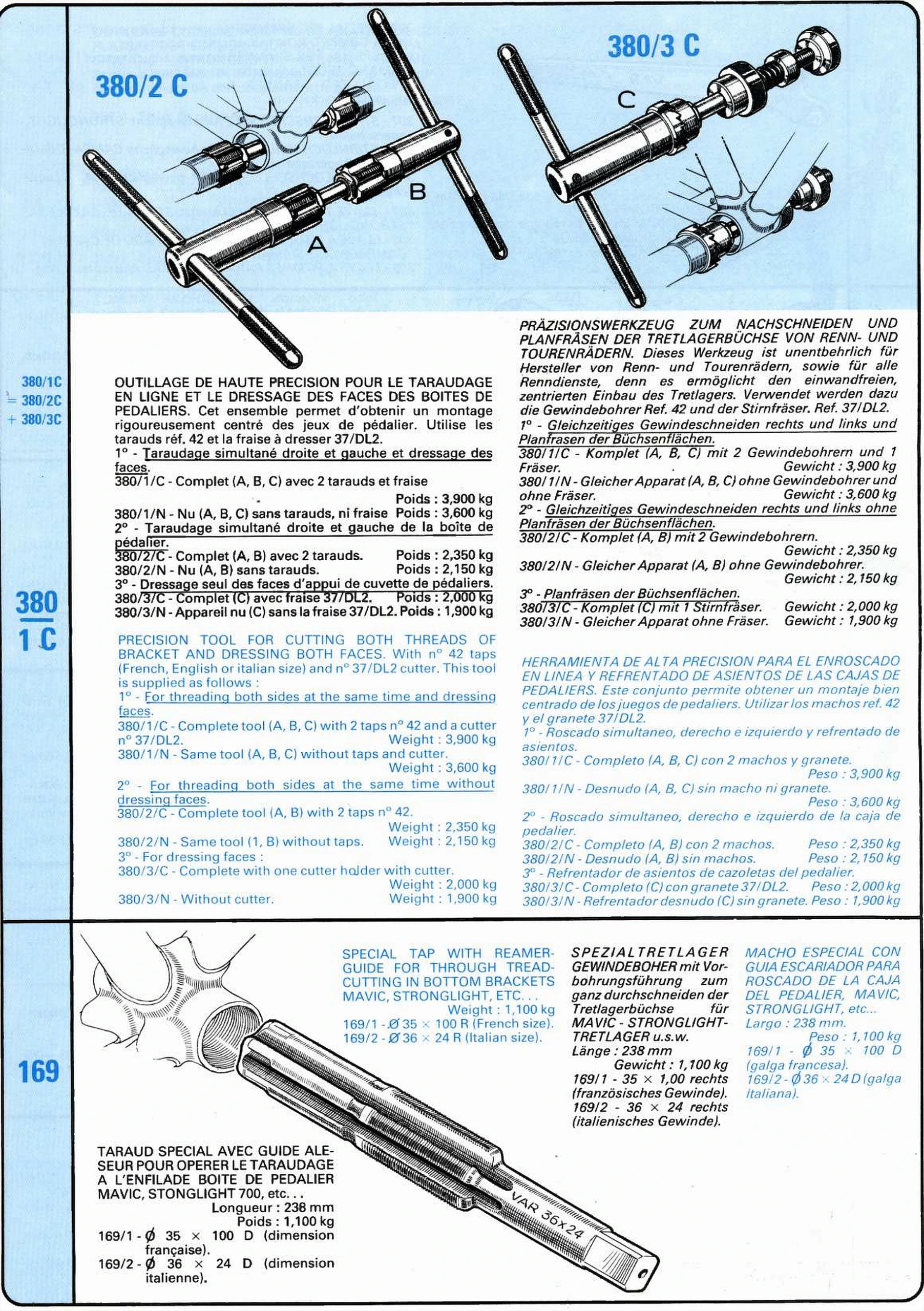

OUTILLAGE DE HAUTE PRECISION POUR LE TARAUDAGE EN LIGNE ET LE DRESSAGE DES FACES DES BOITES DE PEDALIERS. Cet ensemble permet d’obtenir un montage rigoureusement centré des jeux de pédalier. Utilise les tarauds réf. 42 et la fraise à dresser 37/DL2.
1° – Taraudage simultané droite et gauche et dressage des faces.
380/1/C – Complet (A, B, C) avec 2 tarauds et fraise
Poids : 3,900 kg
380/1/N – Nu (A, B, C) sans tarauds, ni fraise Poids : 3,600 kg
2° – Taraudage simultané droite et gauche de la boîte de pédalier.
380/2/C – Complet (A, B) avec 2 tarauds. Poids : 2,350 kg
380/2/N – Nu (A, B) sans tarauds. Poids : 2,150 kg
3° – Dressage seul des faces d’appui de cuvette de pédaliers.
380/3/C – Complet (C) avec fraise 37/DL2. Poids : 2,000 kg
380/3/N – Appareil nu (C) sans la fraise 37/DL2. Poids : 1,900 kg
PRECISION TOOL FOR CUTTING BOTH THREADS OF BRACKET AND DRESSING BOTH FACES. With n° 42 taps (French, English or italian size) and n° 37/DL2 cutter. This tool is supplied as follows :
1° – For threading both sides at the same time and dressing faces.
380/1/C – Complete tool (A, B, C) with 2 taps n° 42 and a cutter n° 37/DL2. Weight : 3,900 kg
380/1/N – Same tool (A, B, C) without taps and cutter.
Weight : 3,600 kg
2° – For threading both sides at the same time without dressing faces.
380/2/C – Complete tool (A, B) with 2 taps n° 42.
Weight : 2,350 kg
380/2/N – Same tool (1, B) without taps. Weight : 2,150 kg
3° – For dressing faces :
380/3/C – Complete with one cutter holder with cutter.
Weight : 2,000 kg
380/3/N – Without cutter. Weight : 1,900 kg
380/2 C
380/3 C
Callouts: A B C

169
TARAUD SPECIAL AVEC GUIDE ALESEUR POUR OPERER LE TARAUDAGE A L’ENFILADE BOITE DE PEDALIER MAVIC, STONGLIGHT 700, etc. . .
Longueur : 238 mm
Poids : 1,100 kg
169/1 – Ø 35 × 100 D (dimension française).
169/2 – Ø 36 × 24 D (dimension italienne).
SPECIAL TAP WITH REAMER-GUIDE FOR THROUGH TREAD-CUTTING IN BOTTOM BRACKETS MAVIC, STRONGLIGHT, ETC. . .
Weight : 1,100 kg
169/1 – Ø 35 × 100 R (French size).
169/2 – Ø 36 × 24 R (Italian size).
169/1 – 35 × 1,00 rechts (französisches Gewinde).

[VAR’s precision tool for threading and facing bottom bracket shells (380/1 C), drawn as its threading part (380/2 C) and facing part (380/3 C), and its special tap with reamer guide (169), all shown in use on a bottom bracket shell. The parts of the 380 tool are lettered A, B and C and the tap is marked “VAR 36×24”; the German 169/1 line is transcribed because it gives the French thread as 35 × 1,00 where the French and English print 35 × 100.]

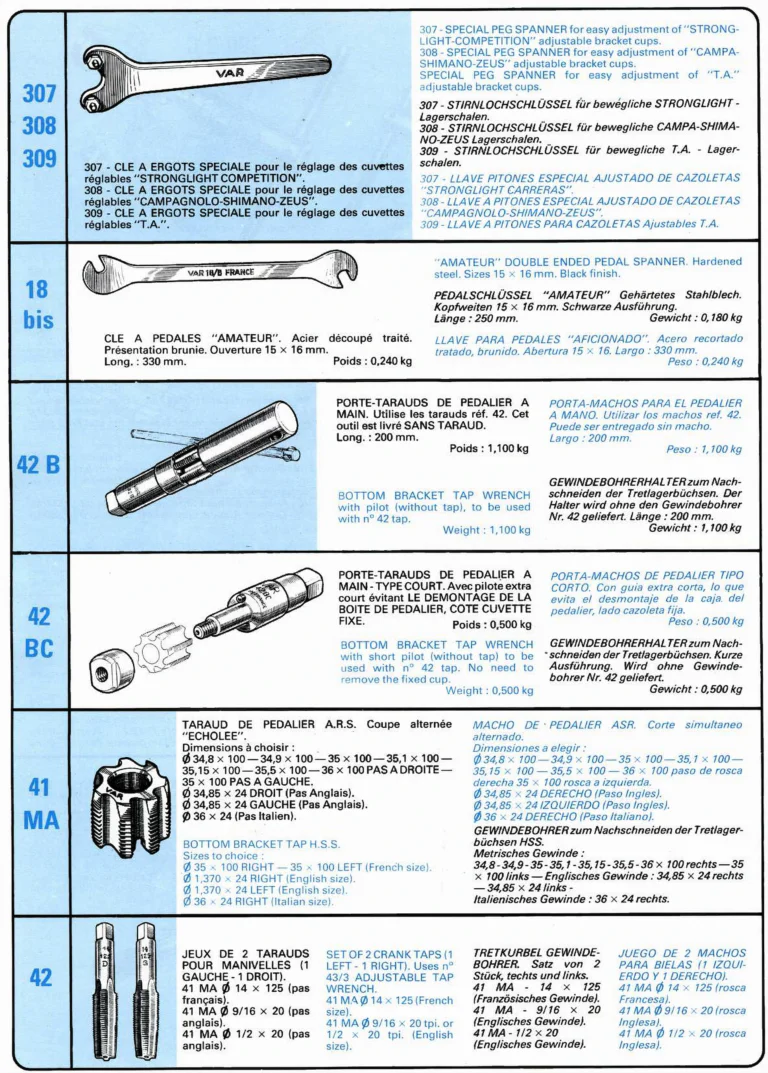

— Page 19 —

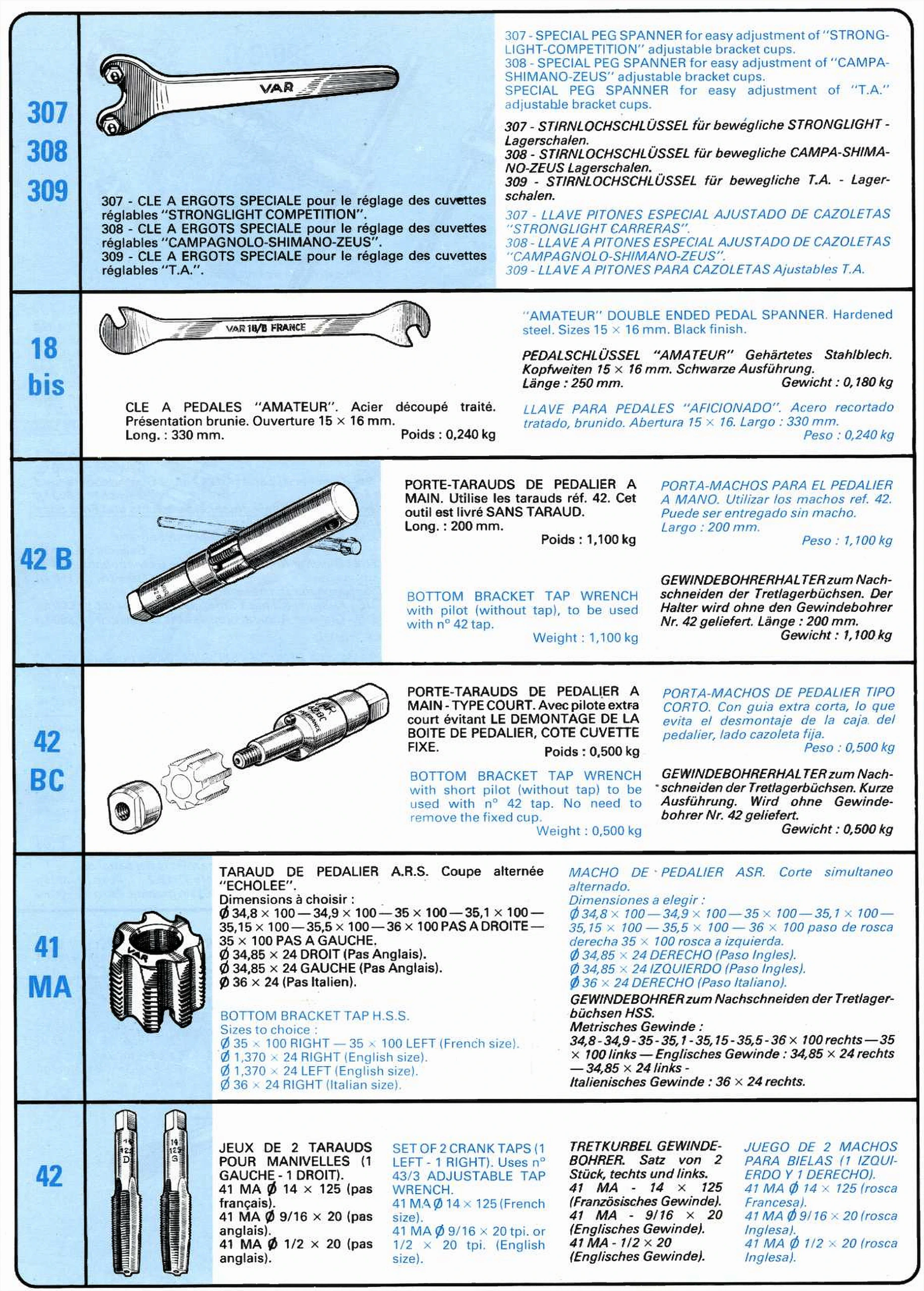

307
308
309
307 – CLE A ERGOTS SPECIALE pour le réglage des cuvettes réglables “STRONGLIGHT COMPETITION”.
308 – CLE A ERGOTS SPECIALE pour le réglage des cuvettes réglables “CAMPAGNOLO-SHIMANO-ZEUS”.
309 – CLE A ERGOTS SPECIALE pour le réglage des cuvettes réglables “T.A.”.
307 – SPECIAL PEG SPANNER for easy adjustment of “STRONGLIGHT-COMPETITION” adjustable bracket cups.
308 – SPECIAL PEG SPANNER for easy adjustment of “CAMPA-SHIMANO-ZEUS” adjustable bracket cups.
SPECIAL PEG SPANNER for easy adjustment of “T.A.” adjustable bracket cups.
18 bis
CLE A PEDALES “AMATEUR”. Acier découpé traité. Présentation brunie. Ouverture 15 × 16 mm.
Long. : 330 mm.
Poids : 0,240 kg
“AMATEUR” DOUBLE ENDED PEDAL SPANNER. Hardened steel. Sizes 15 × 16 mm. Black finish.
Länge : 250 mm. Gewicht : 0,180 kg

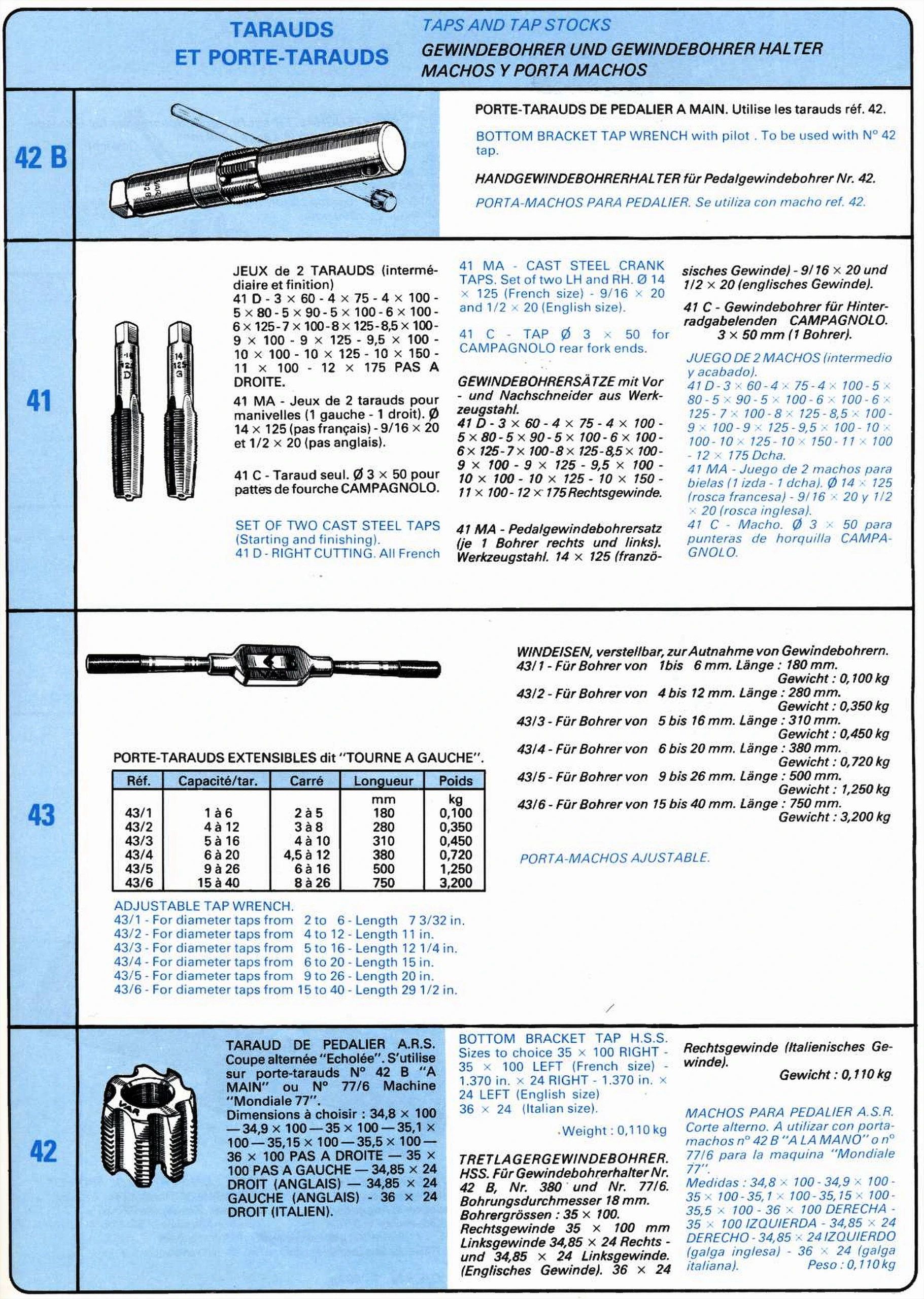

42 B
PORTE-TARAUDS DE PEDALIER A MAIN. Utilise les tarauds réf. 42. Cet outil est livré SANS TARAUD.
Long. : 200 mm.
Poids : 1,100 kg
BOTTOM BRACKET TAP WRENCH with pilot (without tap), to be used with n° 42 tap.
Weight : 1,100 kg
42 BC
PORTE-TARAUDS DE PEDALIER A MAIN – TYPE COURT. Avec pilote extra court évitant LE DEMONTAGE DE LA BOITE DE PEDALIER, COTE CUVETTE FIXE.
Poids : 0,500 kg
BOTTOM BRACKET TAP WRENCH with short pilot (without tap) to be used with n° 42 tap. No need to remove the fixed cup.
Weight : 0,500 kg
41 MA
TARAUD DE PEDALIER A.R.S. Coupe alternée “ECHOLEE”.
Dimensions à choisir :
Ø 34,8 × 100 — 34,9 × 100 — 35 × 100 — 35,1 × 100 — 35,15 × 100 — 35,5 × 100 — 36 × 100 PAS A DROITE — 35 × 100 PAS A GAUCHE.
Ø 34,85 × 24 DROIT (Pas Anglais).
Ø 34,85 × 24 GAUCHE (Pas Anglais).
Ø 36 × 24 (Pas Italien).
BOTTOM BRACKET TAP H.S.S.
Sizes to choice :
Ø 35 × 100 RIGHT — 35 × 100 LEFT (French size).
Ø 1,370 × 24 RIGHT (English size).
Ø 1,370 × 24 LEFT (English size).
Ø 36 × 24 RIGHT (Italian size).
42
JEUX DE 2 TARAUDS POUR MANIVELLES (1 GAUCHE – 1 DROIT).
41 MA Ø 14 × 125 (pas français).
41 MA Ø 9/16 × 20 (pas anglais).
41 MA Ø 1/2 × 20 (pas anglais).
SET OF 2 CRANK TAPS (1 LEFT – 1 RIGHT). Uses n° 43/3 ADJUSTABLE TAP WRENCH.
41 MA Ø 14 × 125 (French size).
41 MA Ø 9/16 × 20 tpi. or 1/2 × 20 tpi. (English size).

[VAR’s special peg spanners for adjustable bottom bracket cups (307, 308, 309), “Amateur” pedal spanner (18 bis), bottom bracket tap wrenches (42 B, 42 BC), bottom bracket tap (41 MA) and crank taps (42), each drawn. The drawn tools carry “VAR” and, on the pedal spanner, “VAR 18/B FRANCE”; the German line given above prints a length and weight for the pedal spanner that differ from the French. The margin number 41 MA stands beside the bottom bracket tap while the crank tap sizes are printed as 41 MA, as set.]

— Page 20 —

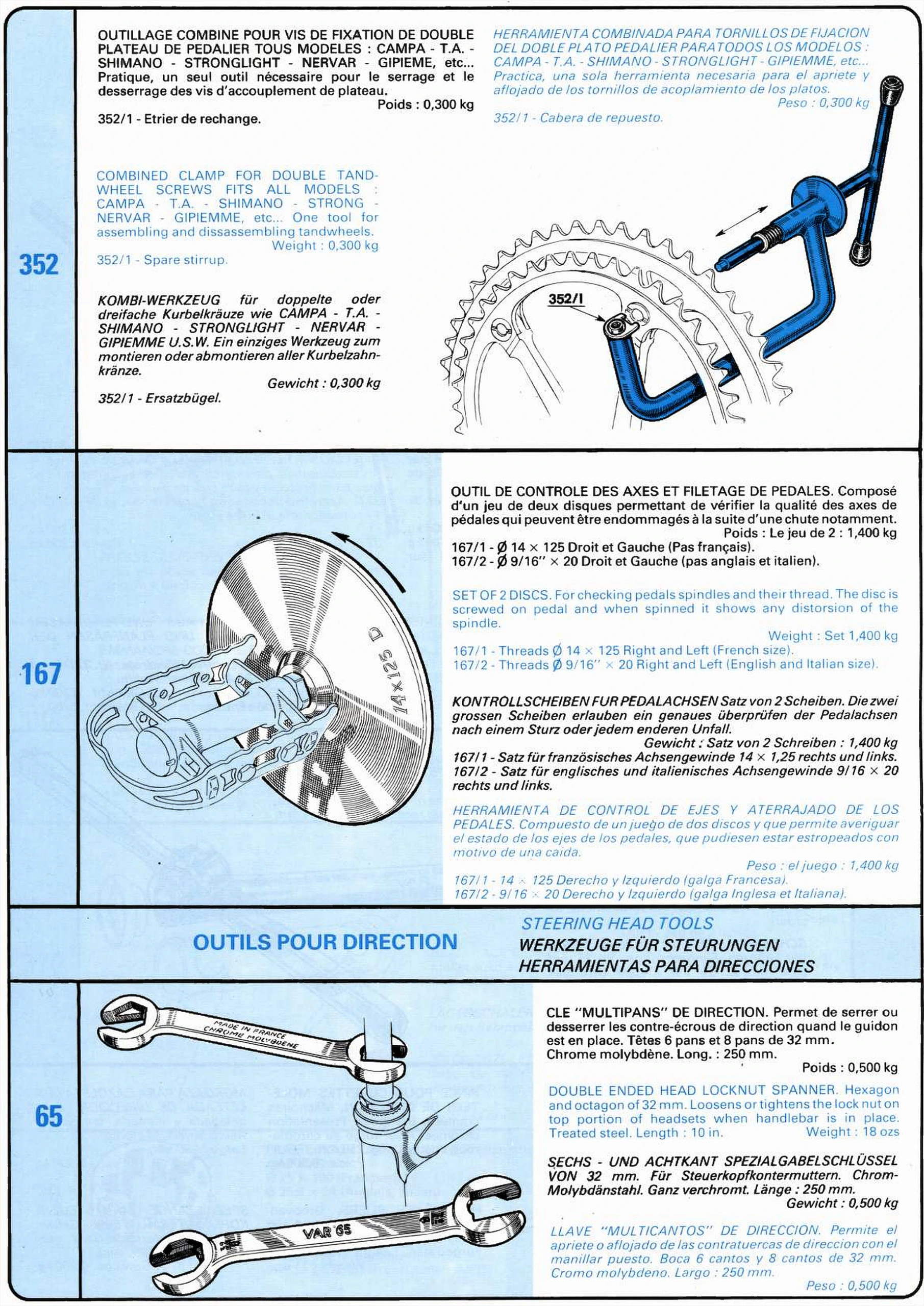

352
OUTILLAGE COMBINE POUR VIS DE FIXATION DE DOUBLE PLATEAU DE PEDALIER TOUS MODELES : CAMPA – T.A. – SHIMANO – STRONGLIGHT – NERVAR – GIPIEME, etc… Pratique, un seul outil nécessaire pour le serrage et le desserrage des vis d’accouplement de plateau.
Poids : 0,300 kg
352/1 – Etrier de rechange.
COMBINED CLAMP FOR DOUBLE TANDWHEEL SCREWS FITS ALL MODELS : CAMPA – T.A. – SHIMANO – STRONG – NERVAR – GIPIEMME, etc… One tool for assembling and dissassembling tandwheels.
Weight : 0,300 kg
352/1 – Spare stirrup.
KOMBI-WERKZEUG für doppelte oder dreifache Kurbelkräuze wie CAMPA – T.A. – SHIMANO – STRONGLIGHT – NERVAR – GIPIEMME U.S.W.
Callouts: 352/1
167
OUTIL DE CONTROLE DES AXES ET FILETAGE DE PEDALES. Composé d’un jeu de deux disques permettant de vérifier la qualité des axes de pédales qui peuvent être endommagés à la suite d’une chute notamment.
Poids : Le jeu de 2 : 1,400 kg
167/1 – Ø 14 × 125 Droit et Gauche (Pas français).
167/2 – Ø 9/16″ × 20 Droit et Gauche (pas anglais et italien).
SET OF 2 DISCS. For checking pedals spindles and their thread. The disc is screwed on pedal and when spinned it shows any distorsion of the spindle.
Weight : Set 1,400 kg
167/1 – Threads Ø 14 × 125 Right and Left (French size).
167/2 – Threads Ø 9/16″ × 20 Right and Left (English and Italian size).
OUTILS POUR DIRECTION
STEERING HEAD TOOLS
65
CLE “MULTIPANS” DE DIRECTION. Permet de serrer ou desserrer les contre-écrous de direction quand le guidon est en place. Têtes 6 pans et 8 pans de 32 mm. Chrome molybdène. Long. : 250 mm.
Poids : 0,500 kg
DOUBLE ENDED HEAD LOCKNUT SPANNER. Hexagon and octagon of 32 mm. Loosens or tightens the lock nut on top portion of headsets when handlebar is in place. Treated steel. Length : 10 in.
Weight : 18 ozs

[VAR’s combined tool for double chainwheel screws (352), drawn in blue on a chainwheel, pedal spindle checking discs (167), drawn on a pedal, and “Multipans” head locknut spanner (65), drawn on a head tube. The German line above names triple as well as double chainwheels, which the French and English do not; the disc in the drawing reads “14×125 D” and the spanners read “MADE IN FRANCE CHROME MOLYBDENE” and “VAR 65”. The section head “OUTILS POUR DIRECTION” opens with entry 65.]

— Page 21 —

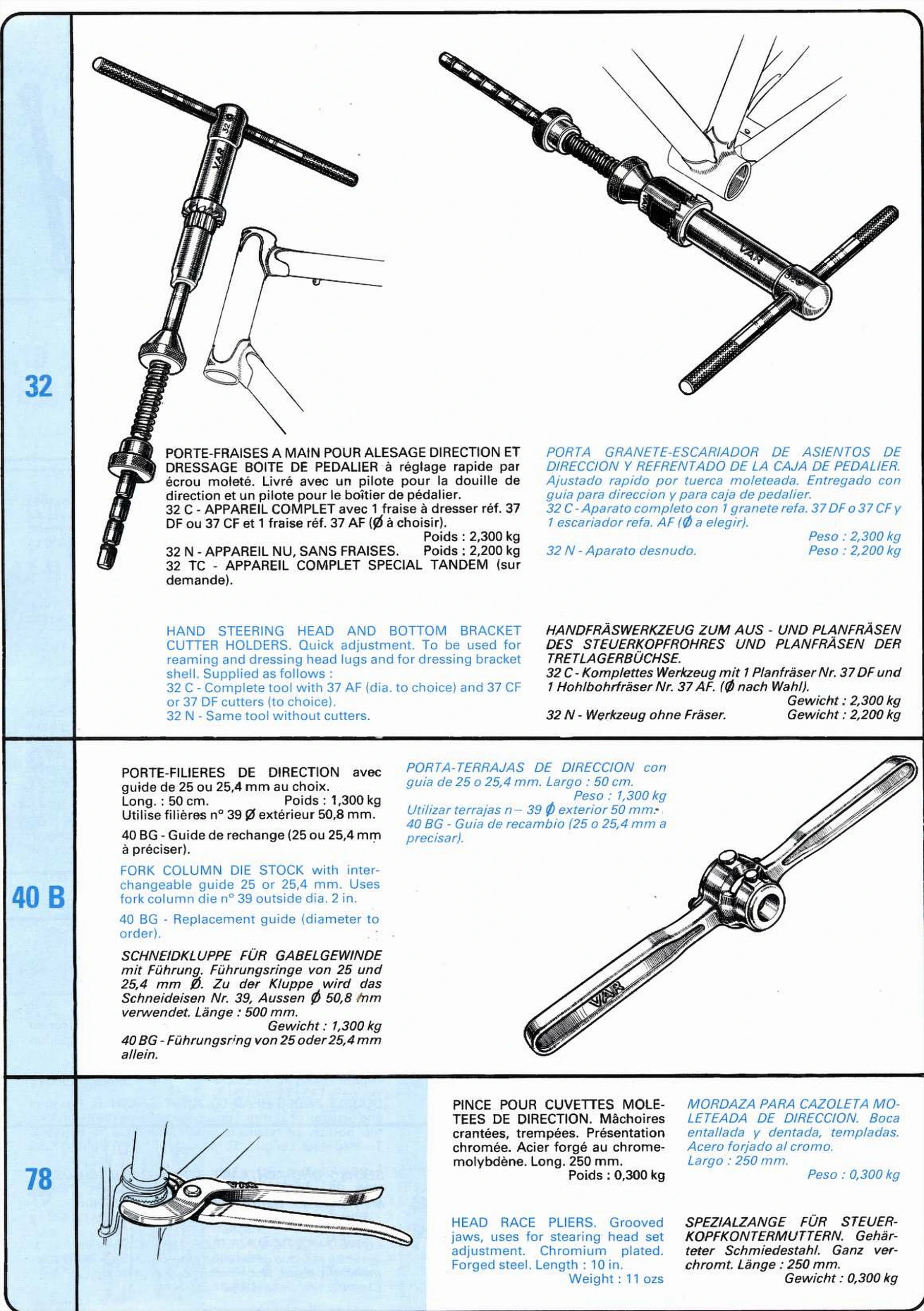

32
PORTE-FRAISES A MAIN POUR ALESAGE DIRECTION ET DRESSAGE BOITE DE PEDALIER à réglage rapide par écrou moleté. Livré avec un pilote pour la douille de direction et un pilote pour le boîtier de pédalier.
32 C – APPAREIL COMPLET avec 1 fraise à dresser réf. 37 DF ou 37 CF et 1 fraise réf. 37 AF (Ø à choisir).
Poids : 2,300 kg
32 N – APPAREIL NU, SANS FRAISES. Poids : 2,200 kg
32 TC – APPAREIL COMPLET SPECIAL TANDEM (sur demande).
HAND STEERING HEAD AND BOTTOM BRACKET CUTTER HOLDERS. Quick adjustment. To be used for reaming and dressing head lugs and for dressing bracket shell. Supplied as follows :
32 C – Complete tool with 37 AF (dia. to choice) and 37 CF or 37 DF cutters (to choice).
32 N – Same tool without cutters.
40 B
PORTE-FILIERES DE DIRECTION avec guide de 25 ou 25,4 mm au choix.
Long. : 50 cm. Poids : 1,300 kg
Utilise filières n° 39 Ø extérieur 50,8 mm.
40 BG – Guide de rechange (25 ou 25,4 mm à préciser).
FORK COLUMN DIE STOCK with interchangeable guide 25 or 25,4 mm. Uses fork column die n° 39 outside dia. 2 in.
40 BG – Replacement guide (diameter to order).
Utilizar terrajas n– 39 Ø exterior 50 mm.
78
PINCE POUR CUVETTES MOLETEES DE DIRECTION. Mâchoires crantées, trempées. Présentation chromée. Acier forgé au chrome-molybdène. Long. 250 mm.
Poids : 0,300 kg
HEAD RACE PLIERS. Grooved jaws, uses for stearing head set adjustment. Chromium plated. Forged steel. Length : 10 in.
Weight : 11 ozs

[VAR’s hand cutter holders for reaming the head tube and facing the bottom bracket shell (32), each drawn at a frame, fork column die stock (40 B) and pliers for knurled headset cups (78), drawn on a headset. The drawn tools carry “VAR”; the Spanish line given above prints the die’s outside diameter as 50 mm where the French gives 50,8 mm.]

— Page 22 —

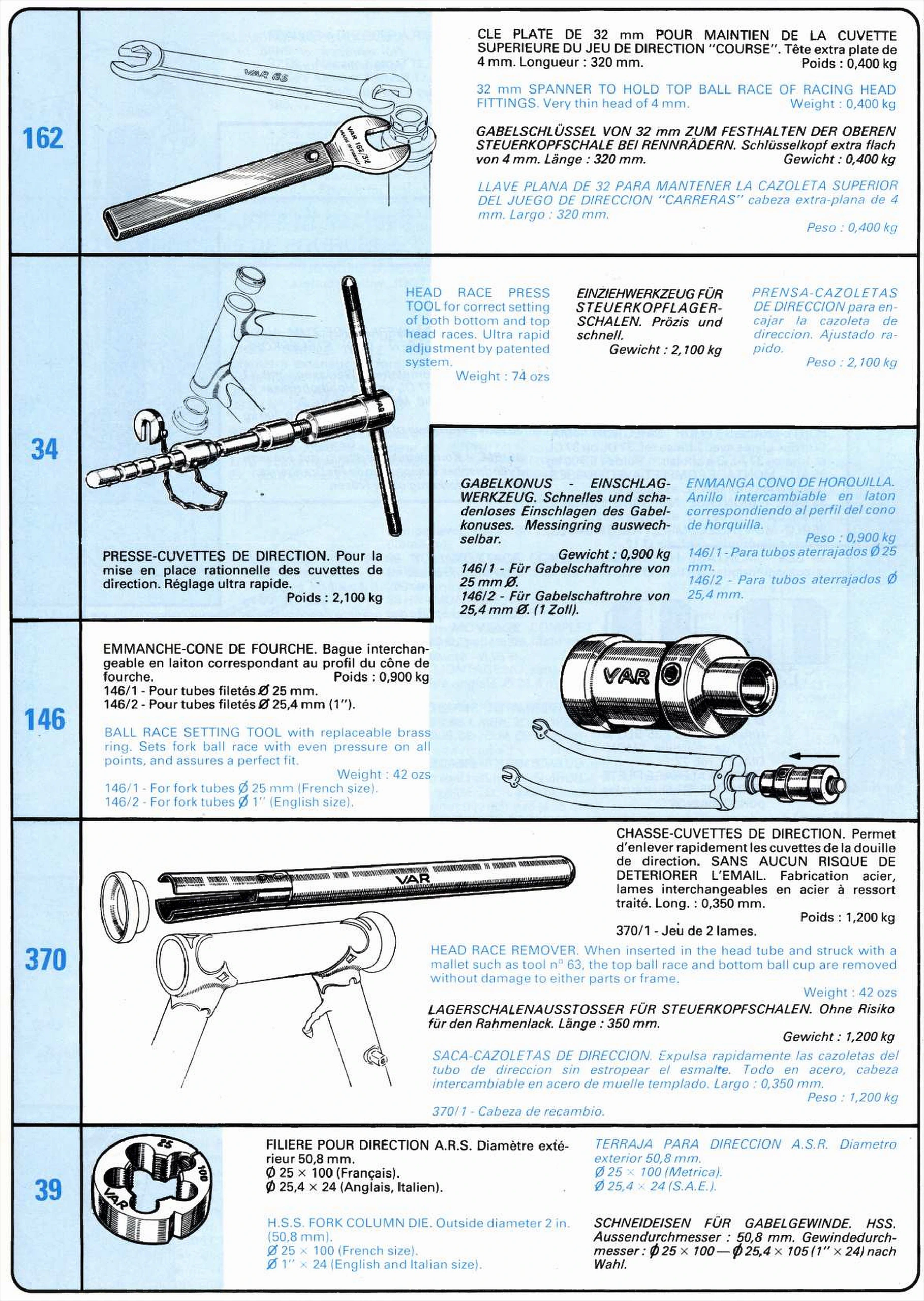

162
CLE PLATE DE 32 mm POUR MAINTIEN DE LA CUVETTE SUPERIEURE DU JEU DE DIRECTION “COURSE”. Tête extra plate de 4 mm. Longueur : 320 mm.
Poids : 0,400 kg
32 mm SPANNER TO HOLD TOP BALL RACE OF RACING HEAD FITTINGS. Very thin head of 4 mm.
Weight : 0,400 kg
34
PRESSE-CUVETTES DE DIRECTION. Pour la mise en place rationnelle des cuvettes de direction. Réglage ultra rapide.
Poids : 2,100 kg
HEAD RACE PRESS TOOL for correct setting of both bottom and top head races. Ultra rapid adjustment by patented system.
Weight : 74 ozs
146
EMMANCHE-CONE DE FOURCHE. Bague interchangeable en laiton correspondant au profil du cône de fourche.
Poids : 0,900 kg
146/1 – Pour tubes filetés Ø 25 mm.
146/2 – Pour tubes filetés Ø 25,4 mm (1″).
BALL RACE SETTING TOOL with replaceable brass ring. Sets fork ball race with even pressure on all points, and assures a perfect fit.
Weight : 42 ozs
146/1 – For fork tubes Ø 25 mm (French size).
146/2 – For fork tubes Ø 1″ (English size).
370
CHASSE-CUVETTES DE DIRECTION. Permet d’enlever rapidement les cuvettes de la douille de direction. SANS AUCUN RISQUE DE DETERIORER L’EMAIL. Fabrication acier, lames interchangeables en acier à ressort traité. Long. : 0,350 mm.
Poids : 1,200 kg
370/1 – Jeu de 2 lames.
HEAD RACE REMOVER. When inserted in the head tube and struck with a mallet such as tool n° 63, the top ball race and bottom ball cup are removed without damage to either parts or frame.
Weight : 42 ozs
Länge : 350 mm.
39
FILIERE POUR DIRECTION A.R.S. Diamètre extérieur 50,8 mm.
Ø 25 × 100 (Français).
Ø 25,4 × 24 (Anglais, Italien).
H.S.S. FORK COLUMN DIE. Outside diameter 2 in. (50,8 mm).
Ø 25 × 100 (French size).
Ø 1″ × 24 (English and Italian size).
Gewindedurchmesser : Ø 25 × 100 — Ø 25,4 × 105 (1″ × 24) nach Wahl.

[VAR’s 32 mm flat spanner for racing headset top cups (162), head race press (34), fork crown race setting tool (146), head race remover (370) and fork column die (39), each drawn, most of them in use on a frame or fork. The tools in the drawings carry “VAR”, the flat spanner “VAR 162/32” and “MADE IN FRANCE” beside a “VAR 65” spanner, and the die “25” and “100”; the German lines above give the head race remover’s length as 350 mm where the French prints 0,350 mm and the die’s inch thread as 25,4 × 105.]

— Page 23 —
145
CHASSE CONE DE FOURCHE. Pas de risque de détérioration du cone ou de la tête de fourche.
Poids : 0,500 kg
FORK RACE REMOVING TOOL.
Weight : 0,500 kg
35
PORTE-FRAISES POUR DIRECTION «MACHINE». Livrés avec 1 fraise réf. 37 DL ou 37 CL et 1 fraise 37 AL Ø à choisir. Poids : 0,700 kg
35 ALC – MONTAGE COMPLET AVEC FRAISES, queue cône morse n° 2, axe lisse Ø 12.
35 ALN – MONTAGE NU SANS FRAISES, queue cône morse n° 2, axe lisse Ø 12.
35 BLC – MONTAGE COMPLET AVEC FRAISES, queue cylindrique, axe lisse Ø 12.
35 BLN – MONTAGE NU SANS FRAISES, queue cylindrique, axe lisse Ø 12.
STEERING HEAD CHUCK supplied as follows :
35 ALC – COMPLETE TOOL, n° 2. Morse taper shank, plain – with cutters 37 AL and 37 DL.
35 ALN – SAME TOOL, without cutters.
35 BLC – COMPLETE TOOL, Round shank, plain – With cutters 37 AL and 37 DL.
35 BLN – SAME TOOL, without cutters.
35 ALN – Werkzeug ohne Fräser.
Gewicht : 0,600 kg
Callouts: A B
L = Ø12
F = 12-175
FRAISE A ALESAGE LISSE Ø 12. S’utilise sur les porte-fraises 35 ALC – 35 BLC et 77/1 de machine “MONDIALE”, réf. 77.
FRAISE A ALESAGE FILETE Ø 12 × 175. S’utilise sur les porte-fraises 32 C.
CUTTER WITH SMOOTH BORE Ø 12 mm. Uses on tools n° 35 ALC – 35 BLC – 77/1.
CUTTER WITH THREADED BORE Ø 12 × 175. Uses on tool n° 32 C.
37 A
FRAISES A ALESER A.R.S.
37 AL = Alésage lisse Ø 12. Fig. L.
37 AF = Alésage fileté Ø 12 × 175. Fig. F.
N° 3 – O 29,8 pour cuvettes Ø 30. STANDARD.
N° 4 – Ø 30 pour cuvettes Ø 30,2. T.A. – CAMPAGNOLO-STRONG COMPETITION – ZEUS – SHIMANO – EDCO.
N° 7 – Ø 30,2 pour cuvettes Ø 30,4.
H.S.S. HEAD REAMING CUTTERS.
37 AL – Bore Ø 12 mm. Drawing L.
37 AF – Threading 12 × 175. Drawing F.
Sizes to choose :
N° 3 – Ø 29,8 mm for cups Ø 30 mm. STANDARD.
N° 4 – Ø 30 mm for cups Ø 30,2 mm CAMPAGNOLO – STRONGLIGHT “COMPETITION” – ZEUS – T.A. – SHIMANO – EDCO.
N° 7 – Ø 30,2 mm for cups Ø 30,4 mm.
37 C
FRAISES A CHANFREINER A.R.S. Diamètre extérieur 42. Denture 22°.
37 CL – Alésage lisse Ø 12. Fig. L.
37 CF – Alésage fileté Ø 12 × 175. Fig. F.
H.S.S. HEAD CHAMFERING CUTTERS. Outside diameter 42 mm. 22° Angle.
37 CL – Bore Ø 12 mm. Drawing L.
37 CF – Threading 12 × 175. Drawing F.

[VAR’s fork race remover (145), machine head cutter holders (35) with Morse taper (A) and round (B) shanks, sections of the smooth (L) and threaded (F) cutter bores, head reaming cutters (37 A) and chamfering cutters (37 C). The fork race remover is drawn in blue on a fork column, and the cutter holders and reaming cutter in the drawings carry “VAR”; the German line above gives a weight for 35 ALN that the French and English do not.]

— Page 24 —

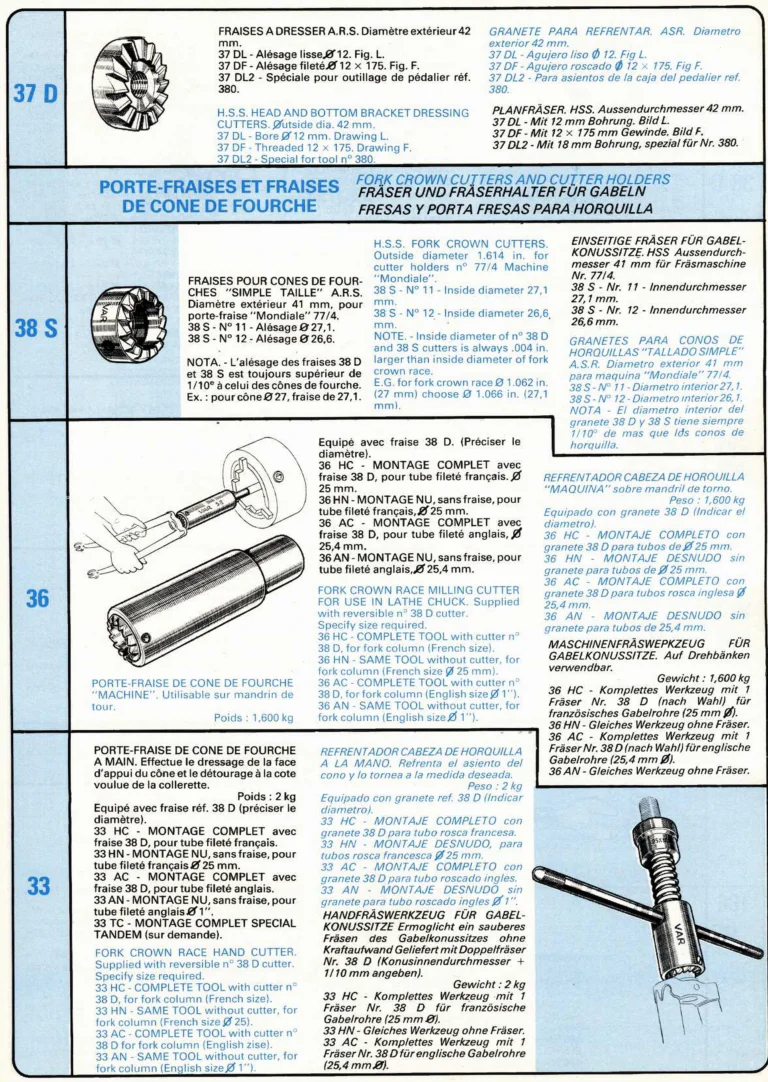

37 D
FRAISES A DRESSER A.R.S. Diamètre extérieur 42 mm.
37 DL – Alésage lisse Ø 12. Fig. L.
37 DF – Alésage fileté Ø 12 × 175. Fig. F.
37 DL2 – Spéciale pour outillage de pédalier réf. 380.
H.S.S. HEAD AND BOTTOM BRACKET DRESSING CUTTERS. Øutside dia. 42 mm.
37 DL – Bore Ø 12 mm. Drawing L.
37 DF – Threaded 12 × 175. Drawing F.
37 DL2 – Special for tool n° 380.
37 DL2 – Mit 18 mm Bohrung, spezial für Nr. 380.
PORTE-FRAISES ET FRAISES DE CONE DE FOURCHE
FORK CROWN CUTTERS AND CUTTER HOLDERS
38 S
FRAISES POUR CONES DE FOURCHES “SIMPLE TAILLE” A.R.S. Diamètre extérieur 41 mm, pour porte-fraise “Mondiale” 77/4.
38 S – N° 11 – Alésage Ø 27,1.
38 S – N° 12 – Alésage Ø 26,6.
NOTA. – L’alésage des fraises 38 D et 38 S est toujours supérieur de 1/10e à celui des cônes de fourche. Ex. : pour cône Ø 27, fraise de 27,1.
H.S.S. FORK CROWN CUTTERS. Outside diameter 1.614 in. for cutter holders n° 77/4 Machine “Mondiale”.
38 S – N° 11 – Inside diameter 27,1 mm.
38 S – N° 12 – Inside diameter 26,6 mm.
NOTE. – Inside diameter of n° 38 D and 38 S cutters is always .004 in. larger than inside diameter of fork crown race.
E.G. for fork crown race Ø 1.062 in. (27 mm) choose Ø 1.066 in. (27,1 mm).
38 S – N° 12 – Diametro interior 26,1.
36
PORTE-FRAISE DE CONE DE FOURCHE “MACHINE”. Utilisable sur mandrin de tour.
Poids : 1,600 kg
Equipé avec fraise 38 D. (Préciser le diamètre).
36 HC – MONTAGE COMPLET avec fraise 38 D, pour tube fileté français. Ø 25 mm.
36 HN – MONTAGE NU, sans fraise, pour tube fileté français, Ø 25 mm.
36 AC – MONTAGE COMPLET avec fraise 38 D, pour tube fileté anglais, Ø 25,4 mm.
36 AN – MONTAGE NU, sans fraise, pour tube fileté anglais, Ø 25,4 mm.
FORK CROWN RACE MILLING CUTTER FOR USE IN LATHE CHUCK. Supplied with reversible n° 38 D cutter. Specify size required.
36 HC – COMPLETE TOOL with cutter n° 38 D, for fork column (French size).
36 HN – SAME TOOL without cutter, for fork column (French size Ø 25 mm).
36 AC – COMPLETE TOOL with cutter n° 38 D, for fork column (English size Ø 1″).
36 AN – SAME TOOL without cutter, for fork column (English size Ø 1″).
33
PORTE-FRAISE DE CONE DE FOURCHE A MAIN. Effectue le dressage de la face d’appui du cône et le détourage à la cote voulue de la collerette.
Poids : 2 kg
Equipé avec fraise réf. 38 D (préciser le diamètre).
33 HC – MONTAGE COMPLET avec fraise 38 D, pour tube fileté français.
33 HN – MONTAGE NU, sans fraise, pour tube fileté français Ø 25 mm.
33 AC – MONTAGE COMPLET avec fraise 38 D, pour tube fileté anglais.
33 AN – MONTAGE NU, sans fraise, pour tube fileté anglais Ø 1″.
33 TC – MONTAGE COMPLET SPECIAL TANDEM (sur demande).
FORK CROWN RACE HAND CUTTER. Supplied with reversible n° 38 D cutter. Specify size required.
33 HC – COMPLETE TOOL with cutter n° 38 D, for fork column (French size).
33 HN – SAME TOOL without cutter, for fork column (French size Ø 25).
33 AC – COMPLETE TOOL with cutter n° 38 D for fork column (English zise).
33 AN – SAME TOOL without cutter, for fork column (English size Ø 1″).

[VAR’s head and bottom bracket dressing cutters (37 D), single cut fork crown cutters (38 S), fork crown race cutter holder for a lathe chuck (36) and hand fork crown race cutter (33), each drawn. The 36 holder is drawn in a lathe chuck with two hands holding a handle and the 33 cutter on a fork column, and the cutters and holders carry “VAR”; the German and Spanish lines above give an 18 mm bore for 37 DL2 and 26,1 for 38 S N° 12, figures the French and English do not print.]

— Page 25 —
38 D
FRAISES POUR CONE DE FOURCHE “DOUBLE TAILLE” A.R.S. Diamètre extérieur 38 mm, pour porte-fraises n° 33 et 36.
38 D – N° 4 – Alésages Ø 25,1 – 25,2 mm. Enfant.
38 D – N° 4/B – Alésages Ø 26,6 – 27,1 mm. STANDARD.
38 D – N° 4/C – Alésages Ø 26,6 – 26,6 mm. STANDARD.
38 D – N° 4/D – Alésages Ø 27,1 – 27,1 mm. STANDARD.
38 D – N° 4/E – Alésages Ø 26,5 – 27,2 mm. CAMPAGNOLO – STRONGLIGHT – ZEUS – T.A. – SHIMANO.
38 D – N° 4/F – Alésage Ø 26,4 – 26,5 mm. CAMPAGNOLO – ZEUS – T.A. – SHIMANO – EDCO.
H.S.S. FORK CROWN REVERSIBLE CUTTERS. Outside diameter 1.496 in. for cutter holders n° 33 and 36.
38 D – N° 4 – Ø 25,1 – 25,2 mm. Juvenile size.
38 D – N° 4/B – Ø 26,6 – 27,1 mm. STANDARD.
38 D – N° 4/C – Ø 26,6 – 26,6 mm. STANDARD.
38 D – N° 4/D – Ø 27,1 – 27,1 mm. STANDARD.
38 D – N° 4/E – Ø 26,5 – 27,2 mm. CAMPAGNOLO – STRONGLIGHT – ZEUS – T.A. – SHIMANO.
38 D – N° 4/F – Ø 26,4 – 26,5 mm. CAMPAGNOLO – ZEUS – T.A. – SHIMANO – EDCO.
38 D – N° 4/6 – Ø 26,6 – 26,6 mm. STANDARD.
38 D – N° 4/F – Ø 26,5 – 26,5 mm. CAMPAGNOLO – ZEUS – T.A. – SHIMANO – EDCO.

901
902
FRAISES A DRESSER ET CHANFREINER, à profil constant, pour machine “CHALAYER”.
901 – FRAISE COUPE A DROITE, alésage Ø 14.
902 – MEME FRAISE, COUPE A GAUCHE, alésage Ø 14.
H.S.S. CHAMFERING AND DRESSING CUTTERS, usable on special “CHALAYER” Machine.
901 – RIGHT HAND CUTTING.
902 – LEFT HAND CUTTING.

903
904
FRAISES A ALESER, pour machines “CHALAYER”.
903 – FRAISE A ALESER A.R.S. Ø 29,9, filetage 14 × 200. COUPE A DROITE.
904 – FRAISE A ALESER A.R.S. Ø 29,9, filetage 14 × 200. COUPE A GAUCHE.
H.S.S. HEAD LUG CUTTERS usable on special “CHALAYER” machine.
903 – RIGHT HAND CUTTING Ø 29,9 mm.
904 – LEFT HAND CUTTING Ø 29,9 mm.

DEMONTE-ROUES LIBRES
FREEWHEEL REMOVERS

186 B
DEMONTE-ROUES LIBRES pour roues libres ATOM – MAILLARD, 4, 5, 6 vitesses sur moyeux à blocage rapide. Acier nickel-chrome.
Poids : 0,150 kg
TROIS MODELES :
186 BC – Pour blocage rapide CAMPAGNOLO Ø 5/80.
186 BA – Pour blocage rapide ATOM – NORMANDY Ø 5/90.
186 BS – Pour blocage rapide SIMPLEX Ø 5/75.
FREEWHEEL REMOVER for ATOM – MAILLARD – MILREMO – REGINA freewheels on quick release hubs. Nickel-chrome steel.
Weight : 5 ozs
THREE MODELS :
186 BC – For CAMPAGNOLO quick release hubs.
186 BA – For ATOM – NORMANDY – MILREMO quick release hubs.
186 BS – For SIMPLEX quick release hubs.

[VAR’s double-cut fork crown cutters (38 D), cutters for the Chalayer machine (901 to 904) and freewheel remover for quick release hubs (186 B), drawn alone and with the remover set on a hub with its spanner. The page opens the freewheel remover section; the two lines after the English 38 D list are from the Spanish text, whose 4/C entry is set “4/6” and whose 4/F bore reads 26,5 – 26,5 mm against 26,4 – 26,5 mm in French and English.]

— Page 26 —
01
DEMONTE-ROUES LIBRES pour roues libres de 1 à 6 vitesses montées sur moyeux à axes pleins (Fig. A) ou sur moyeux à blocage rapide (Fig. B). Ergots fraisés en acier nickel chrome, interchangeables. Long. : 550 mm.
Poids : 0,800 kg
DEUX MODELES :
01/1 – “SPECIAL VELO” pour tous moyeux classiques et moyeux à blocage rapide CAMPAGNOLO – ATOM – SIMPLEX.
01/2 – “UNIVERSEL”. Même appareil s’adaptant également sur tous les moyeux de cyclomoteurs.
PIECES DE RECHANGE :
01/3 – Ergot à double fraisage.
01/4 – Ecrou double filetage 9,5/100 – 5/80 (CAMPAGNOLO).
01/5 – Ecrou double filetage 5/75 (SIMPLEX) – 5/90 (ATOM).
01/6 – Ecrou double filetage 10/100 – 11/100 (CYCLO)
01/7 – Ecrou double filetage 8/100 (Enfant) – 12/100 (Mobylette).
FREEWHEEL REMOVER for all freewheel from 1 to 6 speeds on ordinary (A) or quick release (B) hubs. Fitted with replaceable pegs to remove clusters without internal splines.
Lenght : 22 in. Weight : 280 ozs
TWO MODELS :
01/1 – “SPECIAL CYCLE” for standard or quick release hubs CAMPAGNOLO – ATOM – NORMANDY – MILREMO – SIMPLEX.
01/2 – “UNIVERSAL”. The same tool with an extra locking sleeve for MOPED HUBS.
REPLACEMENT PIECES :
01/3 – DOUBLE ENDED REPLACEMENT PEG.
01/4 – REPLACEMENT LOCKING SLEEVE for standard axles and CAMPAGNOLO quick release hubs.
01/5 – REPLACEMENT LOCKING SLEEVE for ATOM – NORMANDY – MILREMO – SIMPLEX quick release hubs.
01/6 – REPLACEMENT LOCKING SLEEVE for MOPED hubs.
01/7 – REPLACEMENT LOCKRING SLEEVE for JUVENILE and MOBYLETTE hubs.
Callouts: A B 01/3 01/4

186
DEMONTE-ROUES LIBRES pour roues libres “SHIMANO” – “SUNTOUR” – “EVEREST” – “ATOM-MAILLARD” – “REGINA”, 4, 5, 6 vitesses sur moyeux à axes pleins. Acier nickel-chrome.
Poids : 0,120 kg
FREEWHEEL REMOVER for 4, 5, 6 speeds SHIMANO – SUNTOUR – EVEREST – ATOM – SUNTOUR – MAILLARD – REGINA freewheels on ordinary hubs. Nickel-chrome steel.
Weight : 4 ozs

406
CLE DEMONTE-ROUES LIBRES “ATOM” A CANNELURES.
Long. : 320 mm.
Poids : 0,600 kg
FREEWHEEL REMOVER for GROOVED “ATOM” freewheel with lever attached. Length : 13 in.
Weight : 21 ozs
[cut off]

[VAR’s handled freewheel remover with interchangeable pegs (01), drawn on a solid axle hub (A) and a quick release hub (B), a remover for solid axle hubs (186) and a lever remover for grooved Atom freewheels (406). The tool heads are marked “VAR” in the drawing; at the bottom right edge the tops of two printed characters, probably the folio, are cut off by the scan.]

— Page 27 —
407
DEMONTE-ROUES LIBRES SPECIAL pour roues libres “ATOM” à CANNELURES.
Poids : 0,050 kg
FREEWHEEL REMOVER for GROOVED “ATOM” freewheel.
Weight : 4 ozs

414
DEMONTE ROUE LIBRE pour roues libres à cannelures “SHIMANO” série 600 UG. Evite le démontage des écrous de l’axe.
Poids : 0,060 kg
FREEWHEEL REMOVER for grooved “SHIMANO” 600 UG séries freewheels – No need to remove nut from spindle.
Weight : 0,060 kg

405
DEMONTE-ROUES LIBRES spécial pour roues libres multivitesses “NORMANDY” à cannelures permettant d’éviter le démontage des écrous de l’axe. Présentation nickelée.
Poids : 0,080 kg
SPECIAL FREEWHEEL REMOVER for grooved “NORMANDY” freewheels. No need to remove nut from spindle. Nickel plated.
Weight : 0,080 kg

411
DEMONTE-ROUES LIBRES spécial pour roues libres “SHIMANO” à cannelures. Présentation nickelée.
Poids : 0,060 kg
FREEWHEEL REMOVER for grooved “SHIMANO” freewheels. Nickel plated.
Weight : 0,060 kg

188
DEMONTE-ROUES LIBRES pour roues libres CYCLO – REGINA – MOYNE, 4, 5, 6 vitesses montées sur moyeux à axes pleins. Acier spécial traité.
Poids : 0,100 kg
FREEWHEEL REMOVER for 4, 5, 6 speeds CYCLO – REGINA – MOYNE freewheels on ordinary. Treated steel.
Weight : 4 ozs

188 B
DEMONTE-ROUES LIBRES pour roues libres CYCLO – REGINA – MOYNE, 4, 5, 6 vitesses montées sur moyeux à blocage rapide. Acier spécial traité.
Poids : 0,150 kg
TROIS MODELES :
188 BC – pour blocage rapide CAMPAGNOLO.
188 BA – Pour blocage rapide ATOM – NORMANDY.
188 BS – Pour blocage rapide SIMPLEX.
FREEWHEEL REMOVER for CYCLO – REGINA – MOYNE freewheels on quick release hubs. Treated steel.
Weight : 5 ozs.
THREE MODELS :
188 BC – For CAMPAGNOLO quick release hubs.
188 BA – For ATOM – NORMANDY quick release hubs.
188 BS – For SIMPLEX quick release hubs.

187
DEMONTE-ROUES LIBRES pour roues libres SIMPLES “1 vitesse” A NOIX PROEMINENTE. Recommandé pour “MOBYLETTE”. Acier spécial traité.
Poids : 0,150 kg
FREEWHEEL REMOVER for all single freewheels. Recommend for MOBYLETTE. Treated steel.
Weight : 5 ozs

[VAR’s freewheel removers for grooved Atom (407), Shimano 600 UG (414), Normandy (405) and Shimano (411) freewheels, for Cyclo, Regina and Moyne freewheels (188, 188 B) and for single freewheels (187), each drawn alone. Several of the removers are marked “VAR” in the drawings.]

— Page 28 —
187 B
DEMONTE-ROUES LIBRES pour toutes roues libres SIMPLE DENTURE et 2, 3 vitesses A PARTIR DE 16 DENTS. Recommandé pour VELOSOLEX. Acier spécial traité.
Poids : 0,150 kg
FREEWHEEL REMOVER for all 2, 3 speeds freewheels from 16 teeth. Recommend also for VELOSOLEX. Treated steel.
Weight : 5 ozs

524
Clé pour desserrer l’écrou moleté de sécurité vissé sur le moyeu de la roue libre Maillard “HELICO MATIC”.
Poids : 0,030 kg
KEY for sécurity knurled ring holding freewheel on Maillard “HELICO MATIC” hub.
Weight : 0,030 kg

412
DEMONTE-ROUES LIBRES spécial pour roues libres monovitesse “ATOM – MAILLARD” à cannelures. Présentation nickelée.
Poids : 0,070 kg
SPECIAL FREEWHEEL REMOVER for grooved single “ATOM – MAILLARD” freewheels. Nickel plated.
Weight : 4 ozs

402
DEMONTE-ROUES LIBRES spécial pour roues libres 4 et 5 vitesses de marque anglaise “T.D. CROSS”. Présentation brunie.
Poids : 0,060 kg
SPECIAL FREEWHEEL REMOVER for 4 and 5 speeds “T.D. CROSS” freewheels. Take off nut and packing washer. Then insert the three keyways of the remover in freewheel and turn left hand with flats provided.
Weight : 4 ozs
Peso : 0,600 kg

401
DEMONTE-ROUES LIBRES spécial pour roues libres “ZEUS – 2000” de fabrication espagnole.
Poids : 0,100 kg
SPECIAL FREEWHEEL REMOVER for 5 and 6 speeds “ZEUS – 2000” freewheel.
Weight : 4 ozs

413
DEMONTE-ROUES LIBRES SPECIAL POUR ROUES LIBRES 5, 6 vitesses “MAILLARD COURSE 700” et “SUNTOUR”.
Poids : 0,070 kg
SPECIAL FREEWHEEL REMOVER for 5 and 6 speeds “MAILLARD COURSE 700” and “SUN-TOUR” freewheels.
Weight : 4 ozs

[VAR’s freewheel removers (187 B, 412, 402, 401, 413) for Velosolex, Atom Maillard, T.D. Cross, Zeus 2000, Maillard Course 700 and Suntour freewheels, and a key for the Maillard Helico Matic ring (524), drawn in blue on a cluster. The tools are marked “VAR” in the drawings and 401 also “FRANCE 401”; the line “Peso : 0,600 kg” is the Spanish weight of 402, which the French and German give as 0,060 kg.]

— Page 29 —
ETAUX A ROUES LIBRES ET A PLATEAUX DE PEDALIERS
FREEWHEEL AND CHAIN WHEEL VISES

365
ETAU A ROUES LIBRES “PROFESSIONNEL” permettant de dévisser TOUTES LES COURONNES même les plus serrées. S’utilise avec LE FOUET A CHAINE réf. 266.
Poids : 0,650 kg
PROFESSIONAL FREEWHEEL VISE. Enables all sprockets to be removed without damage to teeth if used with sprocket removers N° 266 or 252.
Weight : 23 ozs

210
ETAU A ROUES LIBRES “AMATEUR” pour le démontage des couronnes.
Poids : 0,200 kg
“AMATEUR” FREEWHEEL VISE.
Weight : 7 ozs
ZAHNKRANZHALTER “AMATEUR”. Verchromt.

03
ETAU A ROUES LIBRES ET A PLATEAUX DE PEDALIERS. Permet de maintenir un plateau de pédalier pour dévisser la manivelle, ou une roue libre pour démonter les couronnes. Long. : 290 mm.
Poids : 1,300 kg
FREEWHEEL AND CHAINWHEEL VISE. A vise to be used for freewheels that are larger than 26 teeth. Also a very useful tool for chain wheel assembling.
Weight : 46 ozs

DEMONTE PIGNONS
SPROCKET REMOVERS

09
FOUET A CHAINE “AMATEUR”. Permet le déblocage des pignons et des couronnes de roues libres en assurant une protection absolue des dents. Longueur : 300 mm.
Poids : 0,300 kg
“AMATEUR” CHAIN TYPE SPROCKET REMOVER. Used for tightening or loosening fixed cogs and freewheel sprockets from cluster bodies, without damage to teeth. Two of these should be used when removing sprockets from derailleur cogs.
Weight : 0,300 kg

[VAR’s professional freewheel vise (365), amateur freewheel vise (210) and freewheel and chainwheel vise (03), drawn holding a cluster and a chainset, and the amateur chain whip (09) at the start of the sprocket remover section. The vises and chain whip are marked “VAR” in the drawings and the professional vise “VAR 365″; the German line under 210 is kept because only the German text says the amateur vise is chrome plated.]

— Page 30 —

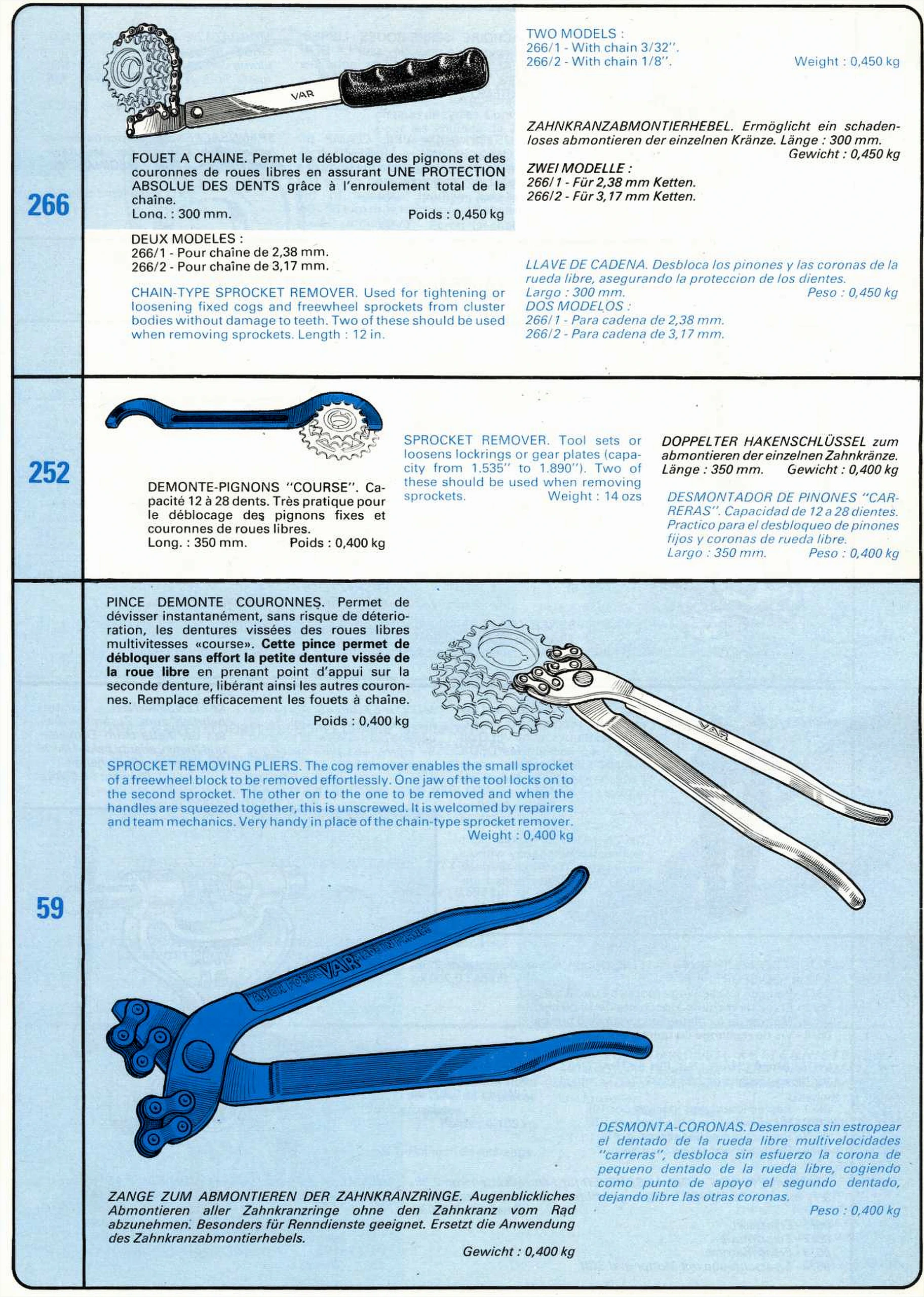

266
FOUET A CHAINE. Permet le déblocage des pignons et des couronnes de roues libres en assurant UNE PROTECTION ABSOLUE DES DENTS grâce à l’enroulement total de la chaîne.
Lonq. [?] : 300 mm.
Poids : 0,450 kg
DEUX MODELES :
266/1 – Pour chaîne de 2,38 mm.
266/2 – Pour chaîne de 3,17 mm.
CHAIN-TYPE SPROCKET REMOVER. Used for tightening or loosening fixed cogs and freewheel sprockets from cluster bodies without damage to teeth. Two of these should be used when removing sprockets. Length : 12 in.
TWO MODELS :
266/1 – With chain 3/32″.
266/2 – With chain 1/8”.
Weight : 0,450 kg

252
DEMONTE-PIGNONS “COURSE”. Capacité 12 à 28 dents. Très pratique pour le déblocage des pignons fixes et couronnes de roues libres.
Long. : 350 mm.
Poids : 0,400 kg
SPROCKET REMOVER. Tool sets or loosens lockrings or gear plates (capacity from 1.535″ to 1.890″). Two of these should be used when removing sprockets.
Weight : 14 ozs

59
PINCE DEMONTE COURONNES. Permet de dévisser instantanément, sans risque de déterioration, les dentures vissées des roues libres multivitesses «course». Cette pince permet de débloquer sans effort la petite denture vissée de la roue libre en prenant point d’appui sur la seconde denture, libérant ainsi les autres couronnes. Remplace efficacement les fouets à chaîne.
Poids : 0,400 kg
SPROCKET REMOVING PLIERS. The cog remover enables the small sprocket of a freewheel block to be removed effortlessly. One jaw of the tool locks on to the second sprocket. The other on to the one to be removed and when the handles are squeezed together, this is unscrewed. It is welcomed by repairers and team mechanics. Very handy in place of the chain-type sprocket remover.
Weight : 0,400 kg

[VAR’s chain whip with molded handle (266), hook sprocket remover (252) and sprocket removing pliers (59), each drawn gripping a freewheel cluster, the pliers twice. The tools are marked “VAR” in the drawings and the blue pliers also, in small embossed letters, what reads as “ACIER FORGE” and “MADE IN FRANCE”; text and a drawing from the reverse of the leaf show through faintly in the lower half.]

— Page 31 —
[The catalog’s printed pages 32 and 33 are not in this copy, by its contents page; this is page 34.]

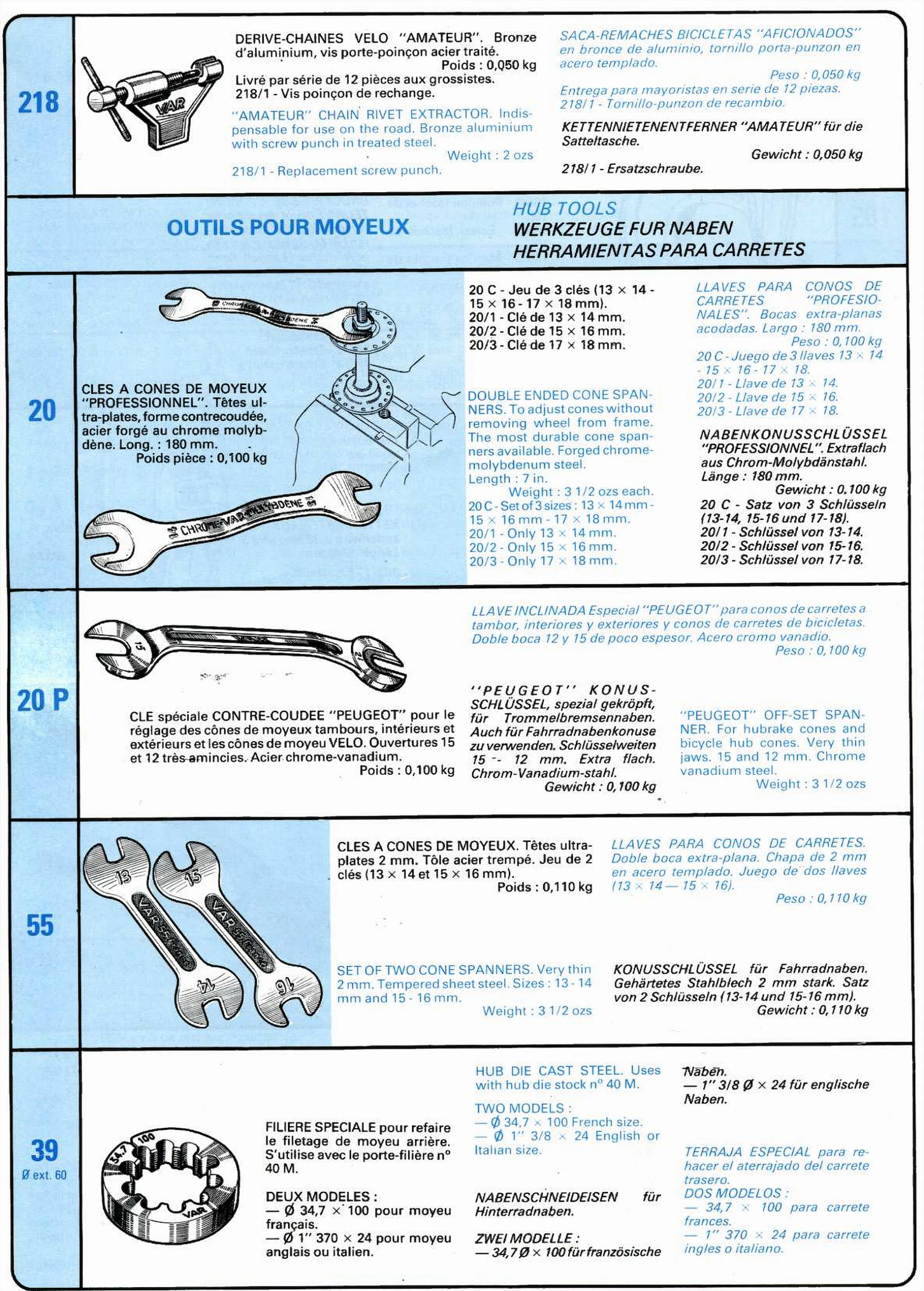

218
DERIVE-CHAINES VELO “AMATEUR”. Bronze d’aluminium, vis porte-poinçon acier traité.
Poids : 0,050 kg
Livré par série de 12 pièces aux grossistes.
218/1 – Vis poinçon de rechange.
“AMATEUR” CHAIN RIVET EXTRACTOR. Indispensable for use on the road. Bronze aluminium with screw punch in treated steel.
Weight : 2 ozs
218/1 – Replacement screw punch.
OUTILS POUR MOYEUX
HUB TOOLS
20
CLES A CONES DE MOYEUX “PROFESSIONNEL”. Têtes ultra-plates, forme contrecoudée, acier forgé au chrome molybdène. Long. : 180 mm.
Poids pièce : 0,100 kg
20 C – Jeu de 3 clés (13 × 14 – 15 × 16 – 17 × 18 mm).
20/1 – Clé de 13 × 14 mm.
20/2 – Clé de 15 × 16 mm.
20/3 – Clé de 17 × 18 mm.
DOUBLE ENDED CONE SPANNERS. To adjust cones without removing wheel from frame. The most durable cone spanners available. Forged chrome-molybdenum steel.
Length : 7 in.
Weight : 3 1/2 ozs each.
20 C – Set of 3 sizes : 13 × 14 mm – 15 × 16 mm – 17 × 18 mm.
20/1 – Only 13 × 14 mm.
20/2 – Only 15 × 16 mm.
20/3 – Only 17 × 18 mm.
20 P
CLE spéciale CONTRE-COUDEE “PEUGEOT” pour le réglage des cônes de moyeux tambours, intérieurs et extérieurs et les cônes de moyeu VELO. Ouvertures 15 et 12 très amincies. Acier chrome-vanadium.
Poids : 0,100 kg
“PEUGEOT” OFF-SET SPANNER. For hubrake cones and bicycle hub cones. Very thin jaws. 15 and 12 mm. Chrome vanadium steel.
Weight : 3 1/2 ozs
55
CLES A CONES DE MOYEUX. Têtes ultra-plates 2 mm. Tôle acier trempé. Jeu de 2 clés (13 × 14 et 15 × 16 mm).
Poids : 0,110 kg
SET OF TWO CONE SPANNERS. Very thin 2 mm. Tempered sheet steel. Sizes : 13 – 14 mm and 15 – 16 mm.
Weight : 3 1/2 ozs
39
Ø ext. 60
FILIERE SPECIALE pour refaire le filetage de moyeu arrière. S’utilise avec le porte-filière n° 40 M.
DEUX MODELES :
— Ø 34,7 × 100 pour moyeu français.
— Ø 1″ 370 × 24 pour moyeu anglais ou italien.
HUB DIE CAST STEEL. Uses with hub die stock n° 40 M.
TWO MODELS :
— Ø 34,7 × 100 French size.
— Ø 1″ 3/8 × 24 English or Italian size.

[VAR’s “Amateur” chain rivet extractor (218), cone spanners (20, 20 P and 55) and rear hub die (39), each drawn beside its entry, with one 20 spanner shown at work on a hub held in a vise. Most of the tools are drawn marked “VAR”; the page opens the hub tools section.]

— Page 32 —

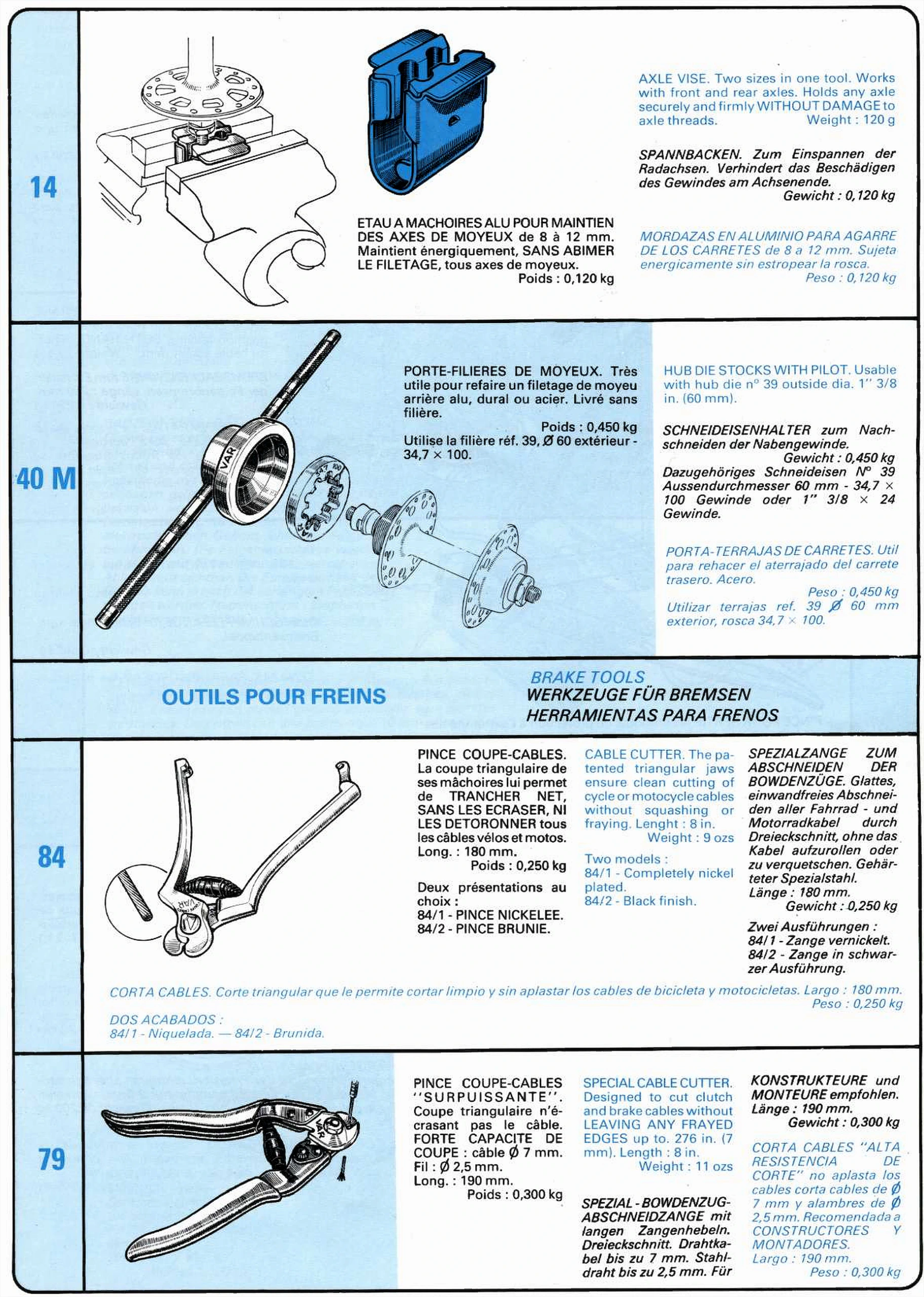

14
ETAU A MACHOIRES ALU POUR MAINTIEN DES AXES DE MOYEUX de 8 à 12 mm. Maintient énergiquement, SANS ABIMER LE FILETAGE, tous axes de moyeux.
Poids : 0,120 kg
AXLE VISE. Two sizes in one tool. Works with front and rear axles. Holds any axle securely and firmly WITHOUT DAMAGE to axle threads.
Weight : 120 g
40 M
PORTE-FILIERES DE MOYEUX. Très utile pour refaire un filetage de moyeu arrière alu, dural ou acier. Livré sans filière.
Poids : 0,450 kg
Utilise la filière réf. 39, Ø 60 extérieur – 34,7 × 100.
HUB DIE STOCKS WITH PILOT. Usable with hub die n° 39 outside dia. 1″ 3/8 in. (60 mm).
Dazugehöriges Schneideisen N° 39 Aussendurchmesser 60 mm – 34,7 × 100 Gewinde oder 1″ 3/8 × 24 Gewinde.
OUTILS POUR FREINS
BRAKE TOOLS
84
PINCE COUPE-CABLES. La coupe triangulaire de ses mâchoires lui permet de TRANCHER NET, SANS LES ECRASER, NI LES DETORONNER tous les câbles vélos et motos. Long. : 180 mm.
Poids : 0,250 kg
Deux présentations au choix :
84/1 – PINCE NICKELEE.
84/2 – PINCE BRUNIE.
CABLE CUTTER. The patented triangular jaws ensure clean cutting of cycle or motocycle cables without squashing or fraying. Lenght : 8 in.
Weight : 9 ozs
Two models :
84/1 – Completely nickel plated.
84/2 – Black finish.
79
PINCE COUPE-CABLES “SURPUISSANTE”. Coupe triangulaire n’écrasant pas le câble. FORTE CAPACITE DE COUPE : câble Ø 7 mm. Fil : Ø 2,5 mm. Long. : 190 mm.
Poids : 0,300 kg
SPECIAL CABLE CUTTER. Designed to cut clutch and brake cables without LEAVING ANY FRAYED EDGES up to. 276 in. (7 mm). Length : 8 in.
Weight : 11 ozs

[VAR’s aluminum axle vise jaws (14) and hub die stock (40 M), then, under the brake tools head, two cable cutters (84 and 79), each drawn beside its entry. The axle vise is shown holding a hub axle in a bench vise, the die stock exploded with its die and a rear hub, and the cutter 84 with a circular detail of a cleanly cut cable.]

— Page 33 —

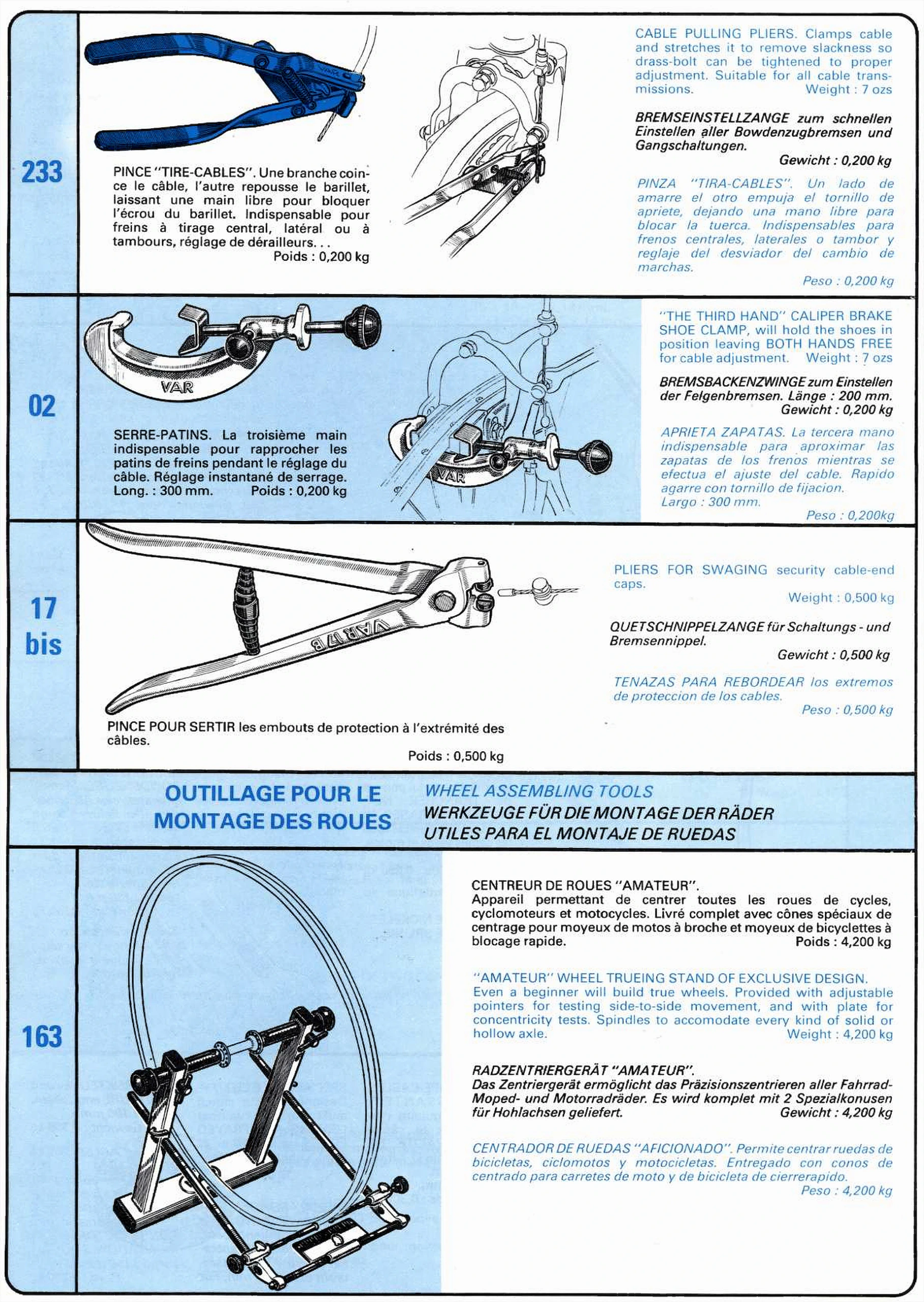

233
PINCE “TIRE-CABLES”. Une branche coince le câble, l’autre repousse le barillet, laissant une main libre pour bloquer l’écrou du barillet. Indispensable pour freins à tirage central, latéral ou à tambours, réglage de dérailleurs…
Poids : 0,200 kg
CABLE PULLING PLIERS. Clamps cable and stretches it to remove slackness so drass-bolt can be tightened to proper adjustment. Suitable for all cable transmissions.
Weight : 7 ozs
02
SERRE-PATINS. La troisième main indispensable pour rapprocher les patins de freins pendant le réglage du câble. Réglage instantané de serrage.
Long. : 300 mm. Poids : 0,200 kg
“THE THIRD HAND” CALIPER BRAKE SHOE CLAMP, will hold the shoes in position leaving BOTH HANDS FREE for cable adjustment.
Weight : 7 ozs
BREMSBACKENZWINGE zum Einstellen der Felgenbremsen. Länge : 200 mm.
17 bis
PINCE POUR SERTIR les embouts de protection à l’extrémité des câbles.
Poids : 0,500 kg
PLIERS FOR SWAGING security cable-end caps.
Weight : 0,500 kg
OUTILLAGE POUR LE MONTAGE DES ROUES
WHEEL ASSEMBLING TOOLS
163
CENTREUR DE ROUES “AMATEUR”.
Appareil permettant de centrer toutes les roues de cycles, cyclomoteurs et motocycles. Livré complet avec cônes spéciaux de centrage pour moyeux de motos à broche et moyeux de bicyclettes à blocage rapide.
Poids : 4,200 kg
“AMATEUR” WHEEL TRUEING STAND OF EXCLUSIVE DESIGN.
Even a beginner will build true wheels. Provided with adjustable pointers for testing side-to-side movement, and with plate for concentricity tests. Spindles to accomodate every kind of solid or hollow axle.
Weight : 4,200 kg

[VAR’s cable pulling pliers (233), “third hand” brake shoe clamp (02), cable-end swaging pliers (17 bis) and “Amateur” wheel trueing stand (163), drawn beside their entries. The pliers and the shoe clamp are also shown at work on a caliper brake, the stand holds a rim, and the wheel assembling tools section begins above 163.]

— Page 34 —

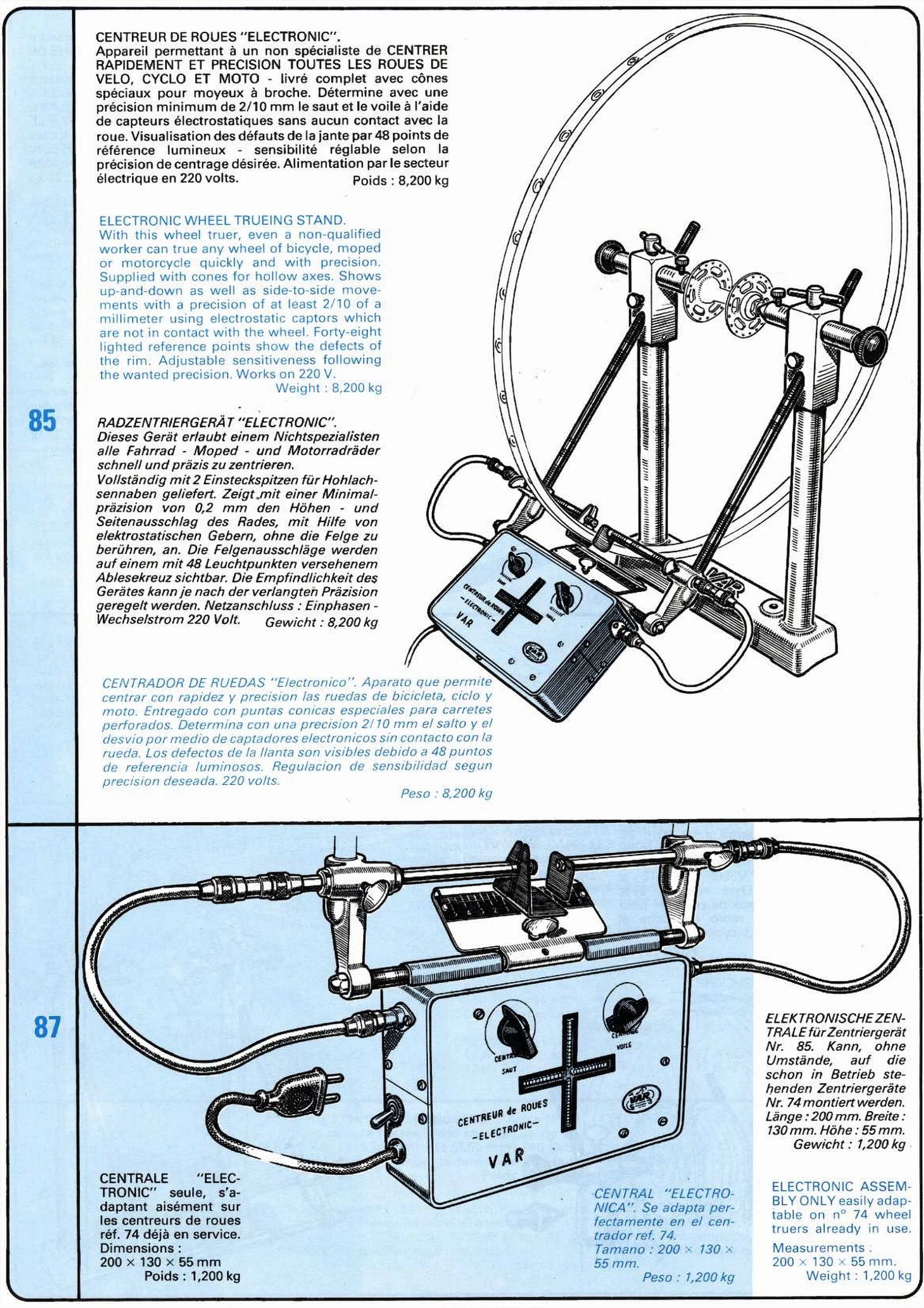

85
CENTREUR DE ROUES “ELECTRONIC”.
Appareil permettant à un non spécialiste de CENTRER RAPIDEMENT ET PRECISION TOUTES LES ROUES DE VELO, CYCLO ET MOTO – livré complet avec cônes spéciaux pour moyeux à broche. Détermine avec une précision minimum de 2/10 mm le saut et le voile à l’aide de capteurs électrostatiques sans aucun contact avec la roue. Visualisation des défauts de la jante par 48 points de référence lumineux – sensibilité réglable selon la précision de centrage désirée. Alimentation par le secteur électrique en 220 volts.
Poids : 8,200 kg
ELECTRONIC WHEEL TRUEING STAND.
With this wheel truer, even a non-qualified worker can true any wheel of bicycle, moped or motorcycle quickly and with precision. Supplied with cones for hollow axes. Shows up-and-down as well as side-to-side movements with a precision of at least 2/10 of a millimeter using electrostatic captors which are not in contact with the wheel. Forty-eight lighted reference points show the defects of the rim. Adjustable sensitiveness following the wanted precision. Works on 220 V.
Weight : 8,200 kg
87
CENTRALE “ELECTRONIC” seule, s’adaptant aisément sur les centreurs de roues réf. 74 déjà en service.
Dimensions :
200 × 130 × 55 mm
Poids : 1,200 kg
ELECTRONIC ASSEMBLY ONLY easily adaptable on n° 74 wheel truers already in use.
Measurements :
200 × 130 × 55 mm.
Weight : 1,200 kg
ELEKTRONISCHE ZENTRALE für Zentriergerät Nr. 85.

[VAR’s “Electronic” wheel trueing stand (85), drawn holding a rim with its control box, and the electronic unit sold alone (87) for fitting to stands already in use, drawn large. The control box is drawn lettered “CENTREUR de ROUES -ELECTRONIC- VAR”, with dials marked “SAUT” and “VOILE” and a cross of lighted reference points.]

— Page 35 —
485
CENTREUR DE ROUES “PRECIRAY-VAR” spécial “CONSTRUCTEUR”. Permet à un non spécialiste de REGLER LE SAUT ET LE VOILE D’UNE ROUE EN MOINS DE 3 MINUTES.
La lecture directe des écarts, amplifiés par le système de palpeurs, supprime tout effort d’appréciation et l’ouvrier NON SPECIALISTE sait toujours exactement sur quel écrou de rayon il doit agir pour corriger l’écart constaté par les aiguilles. TOUTE ERREUR DE SERRAGE DE L’ECROU DE RAYON EST INDIQUE PAR LE DEPLACEMENT DES AIGUILLES. Admet les roues de tous diamètres, de toutes largeurs de jantes, de toutes largeurs de moyeux, du BABY au CYCLOMOTEUR. Entièrement construit en acier, offre une robustesse et une parfaite rigidité garantissant une précision absolue de travail.
Poids : 25 kg
“PRECIRAY-VAR” WHEEL TRUEING STAND. The wheel trueing stand that allows A NON SPECIALIST to correct any variation in a wheel in less than 3 MINUTES.
The direct reading of the faults (amplified 3 times) overcomes any error of judgment and a NON QUALIFIED worker knows exactly on which nipple he must work. It accomodates wheels of all diameters, rims of all widths, hubs of any size from juvenile to moped. Quantities of one type of wheel can be trued with only one setting. “PRECIRAY-VAR” is constructed entirely in steel, is heavy-duty and perfectly rigid and is guaranteed TO SAVE TIME AND EXPENSE for all wheel builders. Any up-and-down or side-to-side movement of the rim is shown on the indicator table and even an unskilled work man knows at once which nipples need adjustment and how much.
Weight : 58 lbs
74
CENTREUR DE ROUES “MONTEUR”. Appareil permettant DE CENTRER RAPIDEMENT ET AVEC PRECISION TOUTES LES ROUES de MOTO, VELO “ADULTE et ENFANT”. Livré complet avec cônes spéciaux de centrage pour moyeux de moto à broche et moyeux de bicyclette à blocage rapide.
Poids : 10 kg
WHEEL TRUEING STAND of exclusive design. Even a beginner will build true wheels. Provided with adjustable pointers for testing side-to-side movement, and with plate for concentricity tests. Spindles to accomodate every kind of solid or hollow axle.
Weight : 10 kg

[VAR’s “Preciray-Var” wheel trueing stand for builders (485), drawn on its three-legged base holding a rim, and the “Monteur” wheel trueing stand (74). The 74 is drawn three times: the whole stand with a rim, a detail of the centering cones on a hub and a detail of a large drum brake hub clamped in the stand.]

— Page 36 —
265
LAME TOURNEVIS pour écrous de rayons fendus “type CONSTRUCTEUR”. Utilisable sur perceuse à main ou d’établi. (Vitesse maxi 400 t/mn).
Poids : 0,070 kg
265 – Lame tournevis type VELO.
265/1 – Téton de rechange VELO, Ø 1,5 mm.
265 C – Lame tournevis type CYCLO.
265 C/1 – Téton de rechange CYCLO, Ø 2 mm.
NIPPLE DRIVER BLADE. Automatic nipple thightener that fits most 1/4″ and 3/8″ electric drills. For best results, use a variable speed drill. Tightens nipples uniformly.
265/1 – Replacement center pin.
143
COMPARATEUR DE CENTRAGE DE ROUES. Permet de contrôler le parfait centrage d’une roue. S’utilise d’UNE SEULE MAIN sur les jantes de tous types et de tous diamètres.
Poids : 0,800 kg
WHEEL DISHING GAUGE. Used for centering rims over cone locknuts. Especially useful for correct dishing of rear wheels. For use on rims of all types and diameters.
Weight : 28 ozs
Callouts: A = A’
17
PINCE A ARASER LES EXTREMITES DE RAYONS DANS LES JANTES. Poinçons interchangeables. Long. : 260 mm.
Poids : 0,550 kg
17 A – Poinçon de coupe (livré par pochette de 10 pièces).
17 B – Poinçon support (livré par pochette de 10 pièces).
SPOKE END CUTTER. Trims off spoke ends level with nipple heads and prevents accidental puncture of inner tube. Length : 11 in.
Weight : 18 ozs
Repleceable studs :
17 A – Cutting stud.
17 B – Anvil stud.
51
CLE A RAYONS “Professionnelle”. Acier forgé trempé, rainure fraisée. Pour rayons “Jauge de Paris” de 13 (3,30 mm) – 15 (3,50 mm) – 16 (3,85 mm) – 17 (4 mm) – Préciser la dimension désirée.
Poids : 0,050 kg
“PROFESSIONNAL” SPOKE WRENCH. Tempered forged steel. Machined slots. French gauge : 13 (3,30 mm) – 15 (3,50 mm) – 16 (3,85 mm) – 17 (4 mm) – Please specify gauge required.
Weight : 2 ozs

[VAR’s nipple driver blade (265), wheel dishing gauge (143), spoke end cutter (17) and “Professionnelle” spoke wrench (51), drawn beside their entries. The blade is shown in a drill chuck over a rim with an enlarged detail, the gauge set against a wheel in a diagram marked “A = A'” and the cutter trimming a spoke end in a rim.]

— Page 37 —
230
PINCE COUPANTE DEMULTIPLIEE à becs étroits de 10 mm. Spéciale pour couper les extrémités de rayons VELO et MOTO dans les fonds de jantes. Long. : 210 mm.
Poids : 0,700 kg
TOGGLE ACTION SPOKE END CUTTER. Narrow jaws. 10 mm. Length : 8 in.
Weight : 25 ozs

255
CLE A RAYONS RONDE. Acier traité. Ouvertures calibrées.
Poids : 0,070 kg
3 dimensions :
255/1 – Jauge 13 et 15 (3,30 et 3,50 mm).
255/2 – Jauge 17 et 18 (4 et 4,5 mm).
255/M – Spéciale mobylette.
COMBINATION SPOKE WRENCH. Treated steel. Circular with no sharp ends to cut.
Three models :
255/1 – French gauge 13 et 15 (3,30 and 3,50 mm).
255/2 – French gauge 17 et 18 (4 and 4,5 mm).
255/M – French gauge special for Mobylette mopeds.
255/3 – Spezial MOBYLETTE.

54
CLE A RAYONS CARREE “UNIVERSELLE”. Acier forgé trempé. Jauge 13, 15, 17, 18, 19. Poids : 0,040 kg
COMBINATION SPOKE WRENCH. Square with no sharp ends to cut. French gauges : 13, 15, 17, 18, 19.
Weight : 0,040 kg
NIPPELSPANNER mit 6 verschiedenen Schlitzweiten, für alle Fahrrad – und Mopednippel passend.

263
TOURNEVIS POUR ECROUS DE RAYONS. Fonctionne par rampe hélicoïdale et rochet. Lame interchangeable avec butée de débrayage fixe.
Poids : 0,400 kg
263/1 – Lame tournevis de rechange.
RATCHET SCREWDRIVER FOR NIPPLES. Replaceable blade.
Weight : 14 ozs
263/1 – Replacement blade.

415
MEULE SPECIALE EXTRA PLATE POUR ARASER LES EXTREMITES DE RAYONS DANS LES JANTES. Peut être montée sur touret électrique. Ø ext. : 150 – Alésage : 32 mm – Epaisseur : 6 mm.
Poids : 0,250 kg
SPECIAL NARROW GRINDSTONE to trim off spoke ends to the level of the nipple heads. Outside diameter 150 mm – Spinle hole diameter 32 mm – Thickness 6 mm.
Weight : 0,250 kg

[VAR’s toggle action spoke end cutter (230), round and square spoke wrenches (255 and 54), ratchet nipple screwdriver (263) and narrow grindstone for spoke ends (415), the grindstone drawn on a bench grinder above a spoked rim. The cutter, the two wrenches and the grindstone carry the name “VAR” in the drawings, the square wrench also a small, roughly drawn “MADE IN FRANCE”; the two German lines above give a reference (255/3) and a count of slot widths (6) that differ from the French and English.]

— Page 38 —
39 B
FILIERE RONDE pour rayons A.R.S. Diamètre extérieur 25 mm. Utilisable sur porte-filière réf. 40/1. Jauge de Paris : 13 – 15 – 16 – 17 – 18 – 19 – 20 et 21. A préciser.
H. S. S. SPOKE DIES. Outside diameter 984 in (25 mm). Available in all French gauges : 13 – 15 – 17 – 18 – 19 – 20 – 21.

267
REGLE GRADUEE. Très utile pour le triage et le contrôle des longueurs de rayons, du Ø des billes et des clavettes.
Poids : 0,050 kg
Longueur : 310 mm
RULE GRADUATED, with ball and crank cotters gauge and spoke measuring devise.
Length : 310 mm (12 in)
Weight : 0,050 kg

GRAISSE SPECIALE [?] POUR ROULEMENTS
HIGH QUALITY BICYCLE GREASE

151
TUBE DE GRAISSE POUR ROULEMENTS. Pure graisse blanche en tube de 100 g à base d’oxyde de zinc. Totalement résistante à l’eau, ne tache pas, résiste aux températures élevées et aux contraintes mécaniques. Température d’emploi : – 20° C à + 200°. Livrable en boîte carton de 10 tubes.
GREASE FOR BALL-BEARINGS. Pure white grease with zinc oxide – Fully water resisting. Non smearing – Usable from – 20° C to + 200° C. Comes in tubes of 100 grams packed in boxes of 10.

159
160
161
GRAISSE “CYCLE” DE HAUTE QUALITE SAPONIFIEE AU LITHIUM. Spécialement étudiée pour tous roulements de cycles et cyclomoteurs. Insensible à l’eau, protection efficace contre la corrosion. Résiste à la chaleur (point de goutte 180° C). Plages de températures d’utilisation de – 35° C à + 120° C. Tenue exceptionnelle, ne se décompose pas. Comporte des additifs antivieillissement et anticorrosion.
159 – Boîte de graisse de 100 g.
160 – Boîte de graisse de 250 g.
161 – Boîte de graisse de 500 g.
HIGH QUALITY BICYCLE GREASE, SAPONIFIED WITH LITHIUM FOR CYCLE AND MOPED RACES. Great resistance to water. Efficacious protection against corrosion. Heat resistant (drip point : 180° C). Usable from – 35° C to + 120° C. Great steadiness. Will not decompose itself.
159 – Box of grease of 100 gramms.
160 – Box of grease of 250 gramms.
161 – Box of grease of 500 gramms.
Callouts: 159 161 160

[VAR’s round spoke thread die (39 B), graduated steel rule (267), tube of bearing grease (151) and lithium cycle grease in three tins (159, 160 and 161), under the section head for special bearing grease. The die, rule, tube and tins carry the VAR name in the drawings, the rule with spoke length, inch and ball size scales, the tube with what appears to be GRAISSE CYCLE HAUTE QUALITE, and each tin label with a bicycle, OUTILLAGE “2 ROUES”, a telephone sign with a number beginning 700 (the rest too small to read with confidence) and MADE IN FRANCE; a few phrases about water resistance are printed underlined or in bold.]

— Page 39 —
PRODUITS D’ENTRETIEN ET DE LUBRIFICATION
PROTECTANTS AND LUBRICANTS

591
STOP ROUILLE. Puissant antirouille garanti 5 ans. Non toxique. S’applique directement sur rouille et vieille peinture. Tient lieu d’apprêt. Séchage ultra rapide. Boîte de 228 ml.
STOP RUST. Rust stabiliser and primer all in one guaranteed 5 years. No toxic. It is a product which when applied to rust changes it into a stable block iron oxide (magnetite).
228 ml tin.

592
PREVENTIF ANTI-GRIPPANT, ANTI-CORROSIF A BASE DE CUIVRE PUR et de PLOMB. Résiste à des températures extrêmes de – 40° C à + 1350° C. Protège les bornes de batteries, évite le grippage des écrous de roues, des filetages de bougies. Très bon conducteur d’électricité.
592/1 – Aérosol 40 g.
592/2 – Boîte de 500 g.
COPPER EASE. Anti-seize, anti corrosive compound. Whith-stands. Temperatures ranging from – 40° C to + 1350° C. Ideal for use on all wheels nuts, bolts, battery bolts and terminals (copper being an excellent conductor of electricity), spark plug threads.
592/1 – 40 g aerosol.
592/2 – 500 g tub.

593
S.O.S. DEGRIPPANT. LUBRIFIANT. Protège contre la corrosion. Refoule l’humidité. Efficace pour les chaînes de transmission motos, câbles de freins vélo et cyclo. Démarrage instantané des moteurs par temps humide et froid. Aérosol 212 g.
S.O.S. MAINTENANCE. LUBRICANT. Protect metal and repells moisture. Very useful for chains of motorcycles and brake cables of bikes and mopeds. Engines start easily in cold or damp weather. Spray-bottle of 212 grams.

594
HYPER DEGRAISSANT. Produit hautement raffiné additionné d’un émulsifiant et d’un inhibiteur de rouille pour moteurs et surfaces encrassées. Prévient la corrosion ultérieure.
Aérosol 295 g.
ENGINE CLEAN. Prevents corrosion.
Aerosol 295 g.

595
MAINS PROPRES. Gel antiseptique à base de lanoline, non abrasif. Enlève graisse, huile, goudron, peinture et toutes saletés inscrustées dans la peau.
Conditionnement : boîte de 450 g.
CLEAN HANDS. Antiseptic non-abrasive jelly with lanolin. Removes grease, oil, tar, paint, or dirt ambedded in the skin.
Comes in boxes of 450 grams.
[cut off]

[VAR’s workshop products: Stop Rouille rust treatment (591), copper anti-seize compound (592), S.O.S. penetrating lubricant (593), Hyper Dégraissant degreaser (594) and Mains Propres hand cleaner (595), each drawn in its can or tub. Each container carries the VAR name and the product name in the drawings, and the degreaser can also reads “PARIS” and “contient FP3 inhibiteur de rouille”; the tops of two small characters, probably the folio, show at the bottom left edge, cut off by the scan.]

— Page 40 —
POMPES A MAIN , GRANDE PUISSANCE, AVEC MANOMETRE

416
416 bis
Gonfle “à bloc” SOUS PRESSION CONTROLEE tous les boyaux et pneumatiques VELO – MOTO – AUTO.
Puissance : 16 kg
2 MODELES :
416 – “SPECIAL VELO” livré avec embout laiton n° 416/1.
320 cm3 par coup de pompe – Ø 30 mm – Haut. 550 mm.
Poids : 2,000 kg
416/BIS – “UNIVERSEL” pour VELOS, MOTOS, AUTOS, livré avec embout 416/3.
520 cm3 par coup de pompe – Ø 40 mm – Haut. 500 mm.
Poids : 2,200 kg
HIGH POWER HAND PUMP WITH DIAL GAUGE
Pump up, with control of pressure, any tubes ot tyres of bicycles, motorcycles or cars up to 16 kg pressure.
2 MODELS :
416 – “SPECIAL VELO” supplied with copper connector n° 416/1 – 320 CC per stroke – Body : diameter 30 mm – Height 550 mm.
Weight : 2.000 [?] kg
416/BIS – “UNIVERSEL” for bicycles, motorcycles and cars. Supplied with connector n° 416/3 – 520 cc per stroke – Body : diameter 40 mm – Height 500 mm.
Weight : 2,200 kg

416/1 – Embout laiton “VELO”
416/2 – Joint seul.
416/3 – Embout universel.
416/4 – Jeu de 2 joints.
416/5 – Cuir de piston Ø 40.
416/6 – Cuir de piston Ø 30.
416/7 – Raccord avec embout vélo.
416/8 – Raccord avec embout universel.
416/9 – Manomètre.
416/1 – Copper connector “VELO”.
416/2 – Seal.
416/3 – Connector “UNIVERSEL”.
416/4 – Set of 2 seals.
416/5 – Gland leather washer Ø 40 mm.
416/6 – Gland leather washer Ø 30 mm.
416/7 – Hose with “VELO” connector.
416/8 – Hose with “UNIVERSEL” connector.
416/9 – Dial gauge.

416/2 joint
416/6 cuir
416/5 cuir
416/4 jeu joints
Callouts: 416 bis 416 416/7 416/3 416/8 416/9 416/1
[cut off]

[VAR’s high-power hand pumps with dial gauge, the Special Vélo (416) and the Universel (416 bis), drawn standing on their foot bases with blue barrels and wooden handles. Below them the spare parts are drawn and numbered 416/1 to 416/9: the two connectors, seals, leather piston washers, the two hoses and the bar dial gauge; the barrels carry a small VAR badge, and the tops of two characters, probably the folio, show at the bottom right edge, cut off by the scan.]

— Page 41 —
PIED DE MONTAGE “VELO”
SERVICE COURSE
CYCLE ASSEMBLING STAND

800
PIED DE MONTAGE “VELO” “CONSTRUCTEUR”. Grande stabilité au sol assurée par une embase demi-sphérique en tôle d’acier remplissable de 17 litres d’eau (soit 17 kg). Hauteur réglable par blocage rapide, variant de 0,60 à 0,80 du sol à la boîte de pédalier. Tournant avec arrêt à la position voulue par blocage rapide. Mise en place instantanée de la machine ou du cadre. Fixation rapide et énergique par mâchoire spécialement étudiée. Protection de l’émail par plastification de la mâchoire en contact avec le cadre.
Poids vide : 11 kg
Poids avec embase remplie de sable : 28 kg
CYCLE ASSEMBLING STAND. Great stability assured by hemisspherical base holding nearly 4 gallons (38 ils) of water. Height adjustable between 20″ to 28″, ground to bottom bracket, by quick-acting clamp. Pivoting controlled by quick-acting clamp. Instant positioning of machine or frame. Quick and secure hold by specially designed clamp. Parts in contact with frame fully plastic-covered. No damage to finishes.
Weight empty : 11 kg
Weight full : 28 kg
Robuste Konstruktion. Ganz aus Stahlrohr.

[VAR’s Service Course cycle assembling stand (800), drawn twice clamping a road bicycle, with its tool tray and its hemispherical steel base. The base carries a small VAR badge in the drawing; the German line above (sturdy construction, all of steel tube) has no French or English counterpart.]

— Page 42 —
801
PIED DE REPARATION ET D’ENTRETIEN VELO “AMATEUR”. Hauteur réglable. Facilement transportable. Protection de l’émail du cadre par mousse plastique. Plateau porte-outils permettant de disposer des outils à portée de la main.
Poids : 5 kg
CYCLIST BIKE REPAIRING AND CLEANING STAND. Adjustable height. Easy to carry. Rubber pads for enamel protection at all contact points with frame. Bike or frame go straightway in. Handy tool tray. Fully folding tripod.
Weight : 5 kg
Plateau
Tool tray

802
MEME MODELE DE PIED, SANS LE PLATEAU PORTE-OUTILS.
SAME MODEL AS N° 801 WITHOUT HANDY TOOL TRAY

700
PINCE-MACHOIRE SEULE DE RECHANGE POUR PIED DE MONTAGE N° 800. Très pratique pour les services “COURSE”.
Poids : 2,300 kg
REPLACEMENT JAWS FOR CYCLE ASSEMBLING STAND N° 800.
Weight : 2,300 kg

701
JEU DE MACHOIRES CAOUTCHOUC DE RECHANGE POUR PINCE N° 700 et pieds de montage PRS 2 et PRS 3.
REPLACEMENT RUBBER JAWS. The fast, easy way to replace worn out plastic on repair stands n° 800 – PRS 2 and PRS 3.

[VAR’s Amateur repair and cleaning stand (801) on a folding tripod with its tool tray, the same stand without the tray (802), the spare clamp jaw for stand 800 (700) and its replacement rubber jaws (701). The stand is drawn holding a bicycle, the clamp jaw in blue, and the rubber jaws picked out on an outline drawing of the clamp; the blue panels show print from the other side of the leaf through the paper.]

— Page 43 —
PIED “UNIVERSEL” PROFESSIONNEL
“UNIVERSAL” BIKE STAND

100
PIED SUPPORT DE MONTAGE “UNIVERSEL”. Son système breveté de fixation permet le maintien de tous les types de cycles : homme, femme, minivélo, etc. . . GRANDE STABILITE AU SOL assurée par une embase demi sphérique en tôle d’acier remplissable de 17 litres d’eau (soit 17 kg). PLATEAU PORTE-OUTILS.
Poids vide : 11 kg
Poids avec embase remplie de sable : 28 kg

CYCLE ASSEMBLING STAND. Patented holding system for all models of bicycles : Gent’s, Ladie’s, Mini, and so on. . . Great stability assured by hemispherical base holding nearly 4 gallons (38 lbs) of water. WITH HANDY TOOL TRAY.
Weight empty : 11 kg
Weight with base full of sand : 28 kg

[cut off]

[VAR’s “Universel” professional bike stand (100), drawn holding a bicycle at its bottom bracket, with its tool tray and hemispherical base, and a detail of the clamp head on its column. The printed folio at the foot is cut off at the scan’s edge.]

— Page 44 —
480
SUPPORT ORIENTABLE d’établi pour cadre de cycle. Montage d’établi ou d’étau pour braser, limer, tarauder, fraiser sans risque de détérioration des tubes ou de l’émail. Permet également d’effectuer les opérations de brasure et de réparation sur un cadre. Bâti fonte robuste à double positionnement.
Poids : 9,000 kg
700 – PINCE SEULE, sans le bâti.

BICYCLE FRAME BENCH GIG ADJUSTABLE TO ANY ANGLES. Frame will be easily placed the best positions possible for any job. Very strong two cast iron swan neck. Fastened directly on bench or in vise. Quick and secure hold by specially designed clamp. No damage to finishes.
Weight : 9,000 kg
700 – REPLACEMENT JAWS ONLY.

[VAR’s adjustable bench stand for bicycle frames (480), a cast-iron swan neck with a lever clamp, drawn four times holding frame tubes, mounted on a bench or gripped in a vise. The clamp alone is listed as 700; no folio is visible on the scan.]

— Page 45 —
PORTE-VELOS “COURSE” et “CYCLO”
Peut être fixé sur le toit ou le coffre d’une voiture

333
ADAPTATION “PORTE-VELOS”. Peut être montée sur tous les systèmes de barres “PORTE-TOUT”. Pose et dépose instantanées, sans courroie ni sandow. Possibilité de fixer 5 porte-vélos sur galerie.
Poids : 3,250 kg
Sécurité totale grâce à la fixation par étrier sur la boîte de pédalier.

BIKE CARRIER ATTACHMENT. Will fit most domestic and European cars roof luggage carriers. Easily adaptable, safe and practical.
Weight : 3,250 kg
Total security thanks to a fastening clip on the bracket lug.

907
REPOSE CHAINE. Permet de maintenir tendus la chaine et le dérailleur pour éviter de rayer et de salir le cadre lorsque la roue arrière est enlevée. Pratique pour le transport du vélo démonté dans le coffre de voiture ou sur une galerie porte-vélo. Appareil en alu se fixant sur la patte arrière droite du cadre.
Poids : 0,070 kg

CHAIN REST. Keeps chain and derailleur-gear taut and prevents soifing and scratching enamel when the rear wheel is removed. Very useful to carry a bike without wheels in a car or on a bike carrier attachement. All light-alloy, it installs on right rear fork-end.
Weight : 0,070 kg

906
PORTE RAQUETTE DE TENNIS. Permet de rouler à bicyclette en toute sécurité, les mains libres, et sans dommage pour la raquette.
Poids : 0,170 kg

TENNIS RACQUET HOLDER in silver chip-proof enamel. Holds tennis racquet firmly on front fork, completely out of way of pedaling action.
Weight : 0,170 kg

[VAR’s roof rack bike carrier attachment (333), chain rest (907) and tennis racquet holder (906), drawn with a road bicycle on a car roof rack, the chain rest on a rear fork end and a racquet clipped to a front fork. The French “Sécurité totale” line is a boxed caption beside the roof rack drawing; no folio is visible on the scan.]

— Page 46 —
SUPPORT-CROCHET POLYVALENT ORIENTABLE
HINGED ALL-PURPOSE BRACKETS

905
JEU de 2 CROCHETS
Pour rangement d’objets divers, tels que : bicyclette, planche à voile, matériel de bricolage, de chasse, de pêche, skis, raquettes de tennis…
Force : plus de 30 kg par crochet.
Protection caoutchouc.
Vendu par jeu de 2.

SET of 2 BRACKETS
Very handy for storage of bicycles, sailboards, tools, hunting or fishing implements, skis, tennis rackets…
Takes more than 60 lbs per bracket.
Rubber protected
Sold per set of two.

QUELQUES EXEMPLES D’UTILISATION :
A FEW EXAMPLES OF USE :
③ ÉCHELLE
③ LADDER
① BICYCLETTE
① BICYCLE
② RAQUETTE TENNIS (jusqu’à 4 superposées)
② TENNIS RACKETS (up to 4 stacked)
④ SKIS
④ SKIS
⑥ PLANCHE A VOILE
⑥ SAILBOARD
⑤ FUSIL DE CHASSE OU CANNE A PÊCHE
⑤ RIFFLE, SHOTGUN OR FISHING RODS
Callouts: ① ② ③ ④ ⑥ ⑤

[VAR’s hinged all-purpose wall brackets (905), sold as a set of two, shown in blue and drawn holding a bicycle wheel, a tennis racket, a ladder, skis, a sailboard and a rifle. No folio is visible on the scan.]

— Page 47 —
70
CROCHETS DOUBLES POUR SUSPENDRE LES BICYCLETTES. Fixation aisée et rapide. Protection plastique en Rilsan. Permet un rangement rationnel des vélos et procure au sol un gain de place important. Livré par série de 2 crochets en sachet plastique.
Poids du crochet : 0,450 kg

PLASTIC-COVERED DOUBLE HOOKS FOR HANGING BICYCLES UP. Easily and quickly fitted. Supplied per pair packed in plastic bag. Solves bicycle parking problems.
Weight : 0,450 kg each

908
SACOCHE DE SELLE. Très utile pour emporter des outils de premier secours sur la route. Livrée sans outils.
Poids : 0,050 kg

SADDLE – TOOLBAG. Very handy to hold firt aid tools. Supplied without tools.
Weight : 0,050 kg

2000
“BOYAU-SAC”. POCHETTE PLASTIQUE DE PROTECTION DE BOYAUX. Livré avec courroie cuir chromé type cale-pieds. Tout plastique doublé et soudé.

FULL PROTECTION FOR SPARE TUBULAR TIRES CAPE OR INNER TUBES, AND ADDED SECURITY AT NIGHT WITH VAR N° 2000 TUBE-BAG. Double welded reinforced plastic. Fully waterproof. Supplied with a toe-clip model chrome leather strap.

[VAR’s plastic-covered double hooks for hanging bicycles (70), saddle tool bag (908) and “Boyau-Sac” tubular tire bag (2000), drawn with road bicycles hung by a wheel and by the handlebars and saddle. The tire bag is drawn strapped under a saddle and to a frame tube, with an oval badge reading “BOYAU-SAC” and “VAR2000” over a smaller line that seems to read “MODELE DEPOSE”. No folio is visible on the scan.]

— Page 48 —
PANOPLIES D’OUTILLAGES
DISPLAY BOARDS

750
PANOPLIES DE PRESENTATION D’OUTILLAGE, CYCLES, CYCLOMOTEURS ET MOTOCYCLES POUR EXPOSITION EN MAGASIN. Ces présentations visuelles étudiées pour l’exposition en magasin, permettent une meilleure visualisation des outillages présentés.

SHOP DISPLAY BOARDS FOR CYCLE, MOPED AND MOTORCYCLE TOOLS. Ideal for windows and showrooms. Makes sales easier. Used by leading french makes.

751

[VAR’s shop display boards for cycle tools (750 and 751), two photographs of perforated boards headed “CYCLE” and hung with wrenches, pliers, a chain tool, a pump and other tools, with VAR oval badges among them. The small reference labels under the tools are too small to read; no folio is visible on the scan.]

— Page 49 —
69
SUPPORT VELO MURAL permettant le rangement du cycle, son entretien et de légers réglages, grâce à un plateau porte-outils incorporé.
BICYCLE WALL STAY with TOOL TRAY. Very convenient for putting a bicycle away and for maintenance or small repairs.
Peso : 2,150 kg

164
164 bis
SUPPORT PRESENTOIR VELO. Pratique, simple, encombrement réduit. Convient à tous les modèles de cycles. Inaltérable, recouvert d’une protection plastique en rilsan. Indispensable pour la présentation des cycles en magasin ou leur stockage en garage et atelier.
Poids : 0,850 kg
164 bis – MEME MODELE, NON PLASTIFIE, PRESENTATION PEINTURE LAQUEE.
PATENTED CYCLE STAND. Convenient, simple, compact, adaptable to all cycle models. Plastic pads. The ideal stand for window display, showrooms or in the house. Weight : 0,850 kg
164 bis – SAME MODEL, but enamelled instead of plastic-covered.

166
SUPPORT PRESENTOIR VELO A ROULETTES. Pratique, simple, encombrement réduit. Permet de stocker ou de présenter plus de bicyclette dans le même espace.
Poids : 1,100 kg
CYCLE STAND ON WHEELS. Convenient, simple, compact, adaptable to all cycle models. For storing or showing more bicycles on less floorspace.
Weight : 1,100 kg
[cut off]

[VAR’s bicycle wall stay with tool tray (69), patented cycle stand (164, and 164 bis in enamel) and cycle stand on wheels (166), drawn in use with a bicycle. Dashed lines show a frame’s top tube resting in the wall stay’s two cradles, with a spanner, pliers and a screwdriver in its tray, and both stands hold a bicycle upright by its crank arm and pedal; the Spanish weight line given above is the only weight the page prints for the wall stay, and the folio at the foot is cut off at the scan’s edge. Faint lines of type from the other side of the leaf show through behind the drawings.]

— Page 50 —
CARTES PRESENTOIRS
DISPLAY CARDS

218 PR
DERIVE-CHAINE. Réf. 218. 12 par présentoir.
12 CARDED CHAINE RIVET EXTRACTORS. Réf. 218.

53 PR
DERIVE-CHAINE. Réf. 53. 12 par présentoir.
12 CARDED CHAIN RIVET EXTRACTORS. Réf. 53

246 PR
CLE “10 TROUS”. Réf. 246. 12 par présentoir.
12 CARDED TEN-IN-ONE DUMBELL WRENCHES. Réf. 246.

424 PR
MONTE-CHAINE. Réf. 424. 8 par présentoir.
8 CARDED CHAIN PULLS. Réf. 424.

[VAR’s display cards for its chain rivet extractors (218 PR, 53 PR), ten-hole wrenches (246 PR) and chain pulls (424 PR), photographed with the tools mounted, 12 to a card or eight for the chain pulls. Each card carries a slogan and a blank “PRIX” box: the extractor cards read “Pour la route… le Dérive-Chaîne Vélo VAR” with “AMATEUR Réf. 218” or “AMATEUR Réf. 53”, the wrench card begins “Dans votre poche…” and ends “c’est la meilleure !”, and the chain pull card reads “Le Monte-chaines VAR” and names the “ATTACHE-RAPIDE”.]

— Page 51 —
338
BOITE A OUTILS EXTENSIBLE EN POLYSTYRENE. Non bruyante, imputrescible, garantie incassable. Comporte 2 étages.
Dimensions : 440 × 210 × 210 mm.
Poids : 3 kg
POLYSTYRENE TOOL BOX WITH TWO CANTILEVER TRAYS. Noiseless. Nonputrecible. – Unbreakable.
Measurements : 440 × 210 × 210 mm.
Weight : 3 kg
Fünf Fächer. Unzerbrechlich. Masse : 440 × 210 × 210 mm.
CAJA DE HERRAMIENTAS CON 5 COMPARTIMIENTOS EN POLIESTIRENO.

426
427
428
DEMONTE-PNEUS HAUTE QUALITE. Acier forgé au chrome-vanadium, trempé, assurant une rigidité absolue. Toutes arêtes polies supprimant tout risque de détérioration des chambres à air.
426 – Type “MOTO”.Long. : 170 mm. Livrés par pochette de 2 pièces.
427 – Type “CYCLO”. Long. : 140 mm. Livrés par pochette de 2 pièces.
428 – Type “VELO”. Long. : 120 mm. Livrés par pochette de 3 pièces.
HIGH QUALITY TIRE IRONS. Forged chrome-vanadium, heat treated steel. Completely polished.
426 – For “MOTO”. Supplied in bag of 2.
427 – For “MOPED”. Supplied in bag of 2.
428 – For “BIKE”. Supplied in bag of 3.

425
DEMONTE et REMONTE PNEUMATIQUES DE CYCLES DE FAIBLE SECTION “WOLBER, MICHELIN”. . . Elaboré en matière plastique pour éviter toute détérioration de la chambre à air. Bras amovible servant de deuxième démonte-pneus. Très pratique sur la route. Vendu par boîte de 10 unites.
Poids : 0,060 kg
FITTING and REMOVING LEVER FOR CYCLE TYRES of SMALL SIZE “WOLBER, MICHELIN”. . . All plastic for inner tube protection. Separate arm used as second lever for removing tyres.
Weight : 0,060 kg
Removing tyre
Démonte pneu
Fitting tyre
Remonte pneu

300
CLE DE SELLE “IDEALE-BROOKS”. Spécialement étudiée pour le réglage de la tension de selle et le blocage des écrous de chariot des selles IDEALE et BROOKS. Acier spécial traité.
Poids : 0,150 kg
SADDLE SPANNER “IDEALE-BROOKS”. It has been designed for the tensioning of saddle tops and hightening clip bolts of saddle “IDEALE-BROOKS”.
Weight : 0,150 kg
54

[VAR’s polystyrene tool box with two cantilever trays (338), forged tire irons (426, 427, 428), plastic tire fitting and removing lever for Wolber and Michelin tires (425) and Idéale-Brooks saddle spanner (300), each drawn. The tool box carries a VAR oval badge, the tire irons are marked “VAR” and the spanner “IDÉALE-BROOKS VAR300”; the lever is drawn apart and in use on a rim. The German and Spanish lines given above count five compartments in the tool box where the French and English give two trays, and the folio at the foot is partly cut off at the scan’s edge.]

— Page 52 —
PINCES SPECIALES
SPECIAL PLIERS

15
PINCE EMPORTE-PIECE. Pour percer les trous dans les garde-boue. Livrée avec poinçon et matrice interchangeables de 5 mm.
15/1 – Poinçon de rechange (Ø 3 – 4 – 5 mm) par pochette de 10 pièces.
15/2 – Matrice de rechange (Ø 3 – 4 – 5 mm).
FENDER PUNCH. Useful for quickly making holes in fenders for reflectors and braces.
Weight : 21 ozs
15/1 – Replacement punch. (Ø 3 – 4 – 5 mm).
15/2 – Replacement die. (Ø 3 – 4 – 5 mm).
Bei Bestellung Lochdurchmesser angeben.
Gewicht : 0,700 kg

49
PINCE A OEILLETER. Permet de poser rapidement des oeillets de renforcement sur les trous de garde-boue. Assure la protection des fils d’éclairage et le renforcement des passages de boulons d’entretoises.
Poids : 0,700 kg
49/1 – Poinçon de rechange (Ø 3 ou 5 mm).
49/2 – Matrice de rechange (Ø 3 ou 5 mm).
OEILLETS EN SACHET de 1.000.
49/6002 – Diamètre 3 mm.
49/6007 – Diamètre 5 mm.
EYELETTING PLIERS. To fit reinforcing eyelets to holes in mudguards.
Weight : 21 ozs
49/1 – Replacement punch (Ø 3 or 5 mm).
49/2 – Replacement die (Ø 3 or 5 mm).
EYELETS packed in 1000 per box :
49/6002 – Diameter 3 mm.
49/6007 – Diameter 5 mm.

79
PINCE COUPE-CABLES de forte capacité (câble Ø 7 mm). Coupe triangulaire n’écrasant pas le câble. Poids : 0,300 kg
SPECIAL CABLE CUTTER. Designed to cut shift and brake cables without LEAVING ANY FRAYED EDGES up to 7 mm.
Weight : 11 ozs

84
PINCE COUPE-CABLES. Permet de TRANCHER NET, SANS LES ECRASER, tous les câbles de vélos et motos.
Poids : 0,250 kg
Deux modèles :
84/1 – Présentation nickelée.
84/2 – Présentation brunie.
CABLE CUTTER. The patented triangular jaws ensure clean- cutting of cycle or motorcycle cables WITHOUT SQUASHING OR FRAYING.
Weight : 9 ozs
Two models :
84/1 – Completely nickel plated.
84/2 – Black finish.

[VAR’s fender punch (15), eyeletting pliers (49) and two cable cutters (79, 84), drawn with “VAR” on their jaws or handles. The punch is drawn twice, once closed on a fender, and the 84 cutter with an enlarged circle showing a cable end; the two German lines given above carry a metric weight for the punch that the French leaves out and ask for the hole diameter with an order.]

— Page 53 —
177
COUPE-BOULONS. “COUPE EN BOUT”. Spécial pour serre-tringles boulons de garde-boue, etc. . . Tout acier forgé.
Capacité 6 mm.
Poids : 0,650 kg
177/1 – Mâchoires de rechange assemblées. Poids : 0,260 kg
BOLT END CUTTER. Special for mudguards. Forged steel.
177/1 – Replacement set of two blades.
Bolzen von 6 mm. Länge : 320 mm. Gewicht : 0,650 kg
177/1 – Ersatzbacken. Gewicht : 0,280 kg

176
COUPE-BOULONS. “COUPE DROITE”. Tout acier forgé.
Capacité 6 mm. Long. : 320 mm.
Poids : 0,700 kg
176/1 – Mâchoires de rechange assemblées. Poids : 0,280 kg
BOLT CUTTER up to 6 mm. Forged steel.
Weight : 0,700 kg
176/1 – Replacement set of two blades.
Weight : 0,280 kg

83
PINCE COUPANTE DEVANT ARTICULEE. Spéciale pour corde à piano de 2 mm. Présentation laquée. Long. : 165 mm.
Poids : 0,200 kg
TOGGLE ACTION WIRE CUTTER for hardened steel wire up to 2 mm. Length : 165 mm.
Weight : 0,200 kg

304
PINCE COUPE-CABLES DE COTE ARTICULEE. Permet de COUPER LES CABLES DANS LES POIGNEES TOURNANTES SANS LES DEMONTER. Grande puissance de coupe par démultiplication. Bras isolés.
Long. : 170 mm.
Poids : 0,200 kg
TOGGLE – ACTION SIDE CUTTING PLIERS. Very usefull to trim cables in twist. grip handles. Plastic covered arms. Length : 7 “.
Weight : 7 ozs

231
PINCE A ECROUS “Pocket”. Acier forgé. Long. : 145 mm.
Poids : 0,125 kg
“POCKET” NUT PLIERS. Forged steel. Length : 6″. Gives a solid-tight grip on frozen nuts.
Weight : 5 ozs

351
PINCE COUPANTE DE COTE. Spécialement étudiée pour la coupe DES GAINES, et le fil de petit diamètre. Bras isolés. Long. : 160 mm.
Poids : 0,200 kg
SIDE-CUTTING PLIERS. Insulated arms. For cables, OUTER CASING and thin wire. Length : 6″.
Weight : 7 ozs
und Stahldrähten bis zu 1,5 mm.

[VAR’s end and straight bolt cutters (177, 176), toggle action wire cutter (83), toggle action side cutting pliers (304), “Pocket” nut pliers (231) and side-cutting pliers (351), each drawn. The end bolt cutter is marked “VAR” and drawn cutting a bolt end beside a wheel’s axle and mudguard stays, and the 304 pliers at a twist-grip handle; the German lines given above add a length for the 177, a different weight for its spare jaws and a wire size for the 351.]

— Page 54 —
228
PINCE COUPANTE EN BOUT POUR LA COUPE EXCLUSIVE DES CABLES. Spécialement réalisée pour tranchers NET et AFLEUR TOUS LES CABLES VELO et CYCLO. Présentation brunie. Long. : 160 mm.
Poids : 0,200 kg
CABLE END CUTTING PLIERS. Cuts cables even with draw-bolt on handle. Black finish. Length : 6″.
Weight : 7 ozs

224
PINCE DE BLOCAGE “VISE GRIP” A MACHOIRES COURBES AVEC COUPE FIL. Outil polyvalent à usages multiples. Très pratique dans l’atelier : peut être utilisé comme coupe fil, étau de perceuse, etc… Desserrage à déclic instantané.
Longueur : 25,4 cm Poids : 0,600 kg
“VISE GRIP” LOCKING HAND PLIERS. Curved jaws with wire cutters. Can be used as linesmen’s pliers, claw hammer, adjustable wrench, end nipper, slip joint pliers, etc…
Length : 25,4 cm
Weight : 0,600 kg

224 bis
PINCE DE BLOCAGE “VISE GRIP” A LONG BEC, AVEC COUPE-FIL. TRES PRATIQUE POUR LE CYCLE. Desserrage à déclic instantané. Peut effectuer les travaux les plus divers : coupe fil et câbles, retirer des goupilles, clé de serrage, fixation de petits ressorts, serre-joint rapide, etc…
Longueur totale : 150 mm
Longueur des mâchoires : 44 mm
Poids : 0,200 kg
“VISE-GRIP” LONG NOSE LOCKING PLIERS with cutters. To tighten, loosen, pull, cut, clamp, twist, bend straighten, “VISE-GRIP” locking pliers can do the work of many tools. Very special for cycles.
Length : 150 mm
Weight : 0,200 kg
Backenlänge : 40 mm

86
PINCE A BECS PLATS LONGS. Long. : 160 mm.
Poids : 0,100 kg
LONG FLAT-NOSE PLIERS with wide jaws. Length : 6″.
Weight : 0,100 kg

234
PINCE A CONES COUDEE. Acier forgé. Présentation brunie. Long. : 200 mm.
Poids : 0,200 kg
THIN BENT NOSE CONE PLIERS. Forged steel. Length : 8 in.
Weight : 7 ozs

27
PINCE “MULTIPRISES”. Acier forgé au chrome-vanadium.
27/2 – Longueur 240 mm. Poids : 0,320 kg
27/3 – Longueur 310 mm. Poids : 0,560 kg
MOLYBDENUM CHROMIUM SLIP-JOINT WATERPUMP PLIERS.
27/2 – Length 10″. Weight : 0,320 kg
27/3 – Length 12″. Weight : 0,560 kg

80
PINCE UNIVERSELLE. Long. : 160 mm.
Poids : 0,150 kg
COMBINATION PLIERS. Length : 6″.
Weight : 0,150 kg

81
PINCE COUPANTE DEVANT. Long. : 180 mm.
Poids : 0,300 kg
END – CUTTING NIPPERS. Length : 7″.
Weight : 0,300 kg

[VAR’s cable end cutting pliers (228), “Vise Grip” locking pliers (224, 224 bis), long flat-nose pliers (86), bent nose cone pliers (234), slip-joint pliers (27), combination pliers (80) and end-cutting nippers (81), each drawn. The 228 cutter is marked “VAR” and drawn trimming a cable at a twist grip, and the locking and slip-joint pliers are drawn in blue; the German line given above prints a jaw length of 40 mm for the 224 bis where the French and Spanish print 44 mm.]

— Page 55 —
88
PINCE A BECS RONDS LONGS. Entièrement polie. Long. : 160 mm.
Poids : 0,100 kg
LONG ROUND NOSE PLIERS. Polished finish. Length : 6″.
Weight : 0,100 kg

381
PINCE A DENUDER les fils électriques. Réglage par vis moletée. Long. : 160 mm. Poids : 0,100 kg
WIRE STRIPPING PLIERS. Length : 6″.
Weight : 0,100 kg

67
PINCE A CIRCLIPS, becs extra-fins. Présentation chromée. TYPE FERMANT pour circlips INTERIEURS de O à 30 mm.
67/42 D – Becs droits. Long. 90 mm
67/42 C – Becs courbés.
67/42 O – Becs longs et obliques “Spéciale MOBYLETTE”.
TYPE FERMANT pour circlips INTERIEURS de Ø 25 à 60 mm.
67/44 D – Becs droits. Long. 180 mm
67/44 C – Becs courbés.
TYPE FERMANT pour circlips INTERIEURS de Ø 55 à 110 mm.
67/46 D – Becs droits. Long. 225 mm
67/46 C – Becs courbés.
TYPE OUVRANT pour circlips EXTERIEURS de Ø 0 à 30 mm.
67/43 D – Becs droits. Long. 90 mm
67/43 C – Becs courbés.
67/43 O – Becs longs et obliques “Spéciale MOBYLETTE”.
TYPE OUVRANT pour circlips EXTERIEURS de Ø 25 à 60 mm.
67/45 D – Becs droits. Long. : 180 mm
67/45 C – Becs courbés.
TYPE OUVRANT pour circlips EXTERIEURS de Ø 55 à 110 mm.
67/47 D – Becs droits.
67/47 C – Becs courbés. Long. 225 mm
CIRCLIPS PLIERS. Extra fine jaws. Chromium plated. FOR INTERNAL CIRCLIPS up to Ø 30 mm.
67/42 D – Straight jaws.
67/42 C – Bent jaws.
67/42 O – Long bent jaws (recommended for Mobylette).
FOR INTERNAL CIRCLIPS from Ø 25 to 60 mm.
67/44 D – Straight jaws.
67/44 C – Bent jaws.
FOR INTERNAL CIRCLIPS from Ø 55 to 110 mm.
67/46 D – Straight jaws.
67/46 C – Bent jaws.
FOR EXTERNAL CIRCLIPS up to Ø 30 mm.
67/43 D – Straight jaws.
67/43 C – Bent jaws.
67/43 O – Long bent jaws (recommended for Mobylette).
FOR EXTERNAL CIRCLIPS from Ø 25 to 60 mm.
67/45 D – STRAIGHT jaws.
67/45 C – Bent jaws.
FOR EXTERNAL CIRCLIPS from Ø 55 to 110 mm.
67/47 D – Straight jaws.
67/47 C – Bent jaws.
Callouts: D C O D C O

[VAR’s long round nose pliers (88), wire stripping pliers (381) and circlip pliers (67) with straight, bent and long oblique jaws for internal and external circlips, each drawn alone. The six circlip pliers are lettered D, C and O by jaw type, two of them with blue handles and several marked VAR in the drawings; the first two entries sit on a light blue panel.]

— Page 56 —
89
PINCE GARAGISTE, BECS DROITS. Long. : 200 mm.
Poids : 0,200 kg
GARAGE MECHANIC’S PLIERS, STRAIGHT NOSE. Length : 7″.
Weight : 0,200 kg

90
PINCE GARAGISTE, BECS COUDES. Polie et vernie. Long. : 200 mm.
Poids : 0,200 kg
GARAGE MECHANIC’S PLIERS, BENT NOSE. Polished. Length : 7″.
Weight : 0,200 kg

232
PINCE AUTOMATIQUE A DENUDER les fils électriques. Couteaux interchangeables. Long. : 180 mm.
Poids : 0,350 kg
AUTOMATIC WIRE STRIPPING AND CUTTING PLIERS. Length : 7″.
Weight : 0,350 kg

92
POIGNEE PORTE-LAME DE SCIES. Permet l’utilisation même des lames de scies cassées.
Poids : 0,200 kg
HACK SAW HANDLE suitable for any blades, even broken ones.
Weight : 0,200 kg

91
MORS PLASTIQUE POUR ETAU D’ETABLI, fixation par BANDE MAGNETIQUE.
Corps nylon, rigide. Auto – tenants adaptation immédiate.
TROIS MODELES :
91/1 – Longueur 100 mm. – 91/2 – Longueur 125 mm. – 91/3 – Longueur 150 mm.
PLASTIC JAW BLADES FOR BENCH VISE. Rigid nylon body with magnetic strip. Self fastening. Immediate adaptation.
THREE SIZES :
91/1 – Length 100 mm. – 91/2 – Length 125 mm. – 91/3 – Length 150 mm.

[VAR’s garage mechanic’s pliers with straight (89) and bent (90) nose, automatic wire stripping pliers (232), hacksaw handle (92) and magnetic plastic vise jaws (91), drawn alone and fitted to a bench vise. The stripping pliers are marked VAR and the pistol grip hacksaw handle “VAR FRANCE” in the drawings; the bent nose pliers and the vise jaws sit on light blue panels.]

— Page 57 —
[The catalog’s printed pages 60 and 61 are not in this copy, by its contents page; this is page 62.]

97
CLE MALE DROITE EMMANCHEE. Manche plastique. Tige hexagonale.
97/C – Jeu de 6 clés : 3, 4, 5, 6, 7 et 8 mm.
97/1 – Clé seule, dimension à choisir.
STRAIGHT ALLEN KEYS. Plastic handle.
97/C – Set of six : 3, 4, 5, 6, 7 and 8 mm.
97/1 – One only to choice.

93
CLES A OEIL CONTRE-COUDEES. Acier forgé au chrome-molybdène 140 kg.
DIMENSIONS : 6 × 7 – 8 × 9 – 10 × 11 – 12 × 13 – 14 × 15 16 × 17 – 18 × 19 – 20 × 22 – 21 × 23 – 24 × 26 mm.
DOUBLE ENDED METRIC OFF-SET RING SPANNERS. Drop forged chrome. Vanadium steel.
SIZES to choice : 6 × 7 – 8 × 9 – 10 × 11 – 12 × 13 – 14 × 15 – 16 × 17 – 18 × 19 – 20 × 22 – 21 × 23 – 24 × 26 mm.

25
CLES A PIPE. Acier forgé au vanadium. Présentation chromée. 140 kg.
25 C – Jeu de 8 clés : 7 – 8 – 9 – 10 – 11 – 12 – 13 – 14.
25/1 – Clé seule, dimension à préciser de 4 à 35 mm.
RIGHT-ANGLE, DOUBLE ENDED METRIC HEXAGON WRENCHES. Forged chrome-vanadium steel.
25 C – Complete set of 8 wrenches 7 – 8 – 9 – 10 – 11 – 12 – 13 – 14 mm.
25/1 – One wrench, size to choice from 4 to 35 mm.

246
CLE “10 TROUS”. Zamac coulé sous pression. Très robuste. Long. : 110 mm. Livré en boîte ou sur présentoir de 12 clés.
Poids : 0,080 kg
“10 IN I” DUMBELL WRENCH. Hardened zinc alloy. Chromium plated.
Length : 4″. Weight : 3 ozs
Delivered on card or box of 12 wrenches.
Weight : 0,080 kg

64
TROUSSE d’OUTILLAGE “VELO” composée d’un jeu de 2 clés à cônes, un dérive-chaînes, une clé à pédale, un tournevis, une clé “10 trous”, un jeu de 3 démonte-pneus, une chamoisine. Présentation en pochette plastique.
Poids : 0,485 kg
BIKE TOOL KIT composed of 1 set of two cone wrenches, one pedal wrench, one chain rivet extractor, one screwdriver, one set of 3 tires irons, one “10 in 1” dumbell wrench, wrapped in a plastic bag with a shine cloth.
Weight : 0,485 kg

[VAR’s straight Allen keys (97), offset ring spanners (93), right angle socket wrenches (25), “10 trous” ten hole wrench (246) and bicycle tool kit (64), one Allen key drawn in use on a bottle cage. The ring spanner is marked “VANA-VAR” and the cone wrenches in the kit, drawn laid out on its pouch, “VAR 15” and “VAR 13”; the Allen key and ten hole wrench entries sit on light blue panels.]

— Page 58 —
25 P
CLE A PIPE “DEBOUCHEE”. Acier forgé au vanadium. 140 kg.
Présentation chromée.
25 P/C – Jeu de 8 clés : 7 – 8 – 9 – 10 – 11 – 12 – 13 – 14 mm.
25 P/1 – Clé seule, dimension à préciser.
OPEN BOX SPANNERS. Forged chrome vanadium steel hexagon. Handy when very long threaded rods are used.
25 P/C – Complete set of 8 wrenches : 7 – 8 – 9 – 10 – 11 – 12 – 13 – 14 mm.
25 P/1 – One wrench, size to choice.

570
CLE COMBINEE en 5, 6, 7 mm A USAGES MULTIPLES. Peut être utilisée comme clé à pipe en 5, 6, 7 mm. Se transforme en clé mâle de 5, 6, 7 mm pour vis 6 pans creux. Corps plastifié.
Poids : 80 g
SPECIAL THREE-WAY 5, 6 and 7 mm COMBINATION BOX and ALLEN SPANNER Plastic covered. As usefull in the workshop as on the road.
Weight : 80 grams
5.6.7
5.6.7

580
TRICLE SPECIAL de 8, 9, 10 mm. Corps plastifié. Bien en main, serrage efficace. Pratique dans l’atelier.
Poids : 120 g
SPECIAL THREE-WAY 8, 9 and 10 mm BOX SPANNER. Plastic covered. Very handy. A must in the workshop.
Weight : 120 grams
8.9.10

128 B
TOURNEVIS “Mécanicien”. Manche plastique incassable. Lame baïonnette au chrome-vanadium. Profil constant permettant un réaffûtage rationnel chromé mat.
Longueur de lame 100 mm – Largeur 6 mm.
Longueur de lame 125 mm – Largeur 6 mm.
Longueur de lame 150 mm – Largeur 7,5 mm.
Longueur de lame 175 mm – Largeur 7,5 mm.
Longueur de lame 200 mm – Largeur 9 mm.
128/BJ – Jeu de 5 tournevis assortis.
ENGINEERS’ SCREEW DRIVERS. Unbreakable plastic handle. Special chrome vanadium blades with the same section throughout enabling easy sharpening.
Length of blade 100 mm, 125 mm, 150 mm, 175 mm and 200 mm.
128/BJ – Set of 5 screew drivers.

910
PANOPLIE D’OUTILLAGES pour CYCLES sous skin pack. Composé : 1 clé à rayon, 1 nécessaire de réparation, 1 dérive chaines, 1 tournevis, 1 clé à pédale, 1 jeu démonte pneus, 1 clé 10 trous, 1 jeu clés mâles 5 – 6 – 7 mm.
Poids : 0,550 kg
CARDED CYCLE TOOLS. Skin-pak comprising : 1 nipple key, 1 tyre repair outfit, 1 chain rivet extractor, 1 screwdriver, 1 set of 3 tyre levers, 1 pedal spanner, 1 “dog bone” wrench, 1 set of 3 allen keys (5 – 6 – 7 mm).
Weight : 0,550 kg

[VAR’s open box spanners (25 P), three way combination box and Allen spanner (570), three way box spanner (580), mechanic’s screwdrivers (128 B) and carded cycle tool set (910). The two Y shaped spanners are drawn with hexagon symbols beside their sizes, and the tool set on a card printed with a VAR PARIS emblem and “sélection pour cycles” that holds a REMA TIP TOP “Vulcanisation” repair outfit, a VAR chain tool, wrenches and Allen keys.]

— Page 59 —
155
156
157
RATELIER MAGNETIQUE “FIXOUTI” POUR LE RANGEMENT D’OUTILS. Simple – Esthétique – Efficace – gain de temps.
155 – Modèle “MAJOR” pour outils lourds. Longueur : 34,5 cm.
Poids : 0,360 kg
156 – Modèle “MINOR” pour outils de poids moyen. Longueur : 32 cm.
Poids : 0,300 kg
157 – Modèle “CADET” pour outils légers. Longueur : 20 cm.
Poids : 0,120 kg
Plus de temps perdu à rechercher des outils disposés en vrac sur un établi. Très pratique pour agencer des postes de travail.
MAGNETIC TOOL RACK “FIXOUTI” FOR KEEPING YOUR TOOLS OUT OF THE WAY.
Simple – Clean – Useful – Timesaving – Heavy duty.
155 – “MAJOR” for heavy tools. Length : 34,5 cm.
Weight : 0,360 kg
156 – “MINOR” for medium tools. Length : 32 cm.
Weight : 0,300 kg
157 – “CADET” for light tools. Length : 20 cm. Weight : 0,120 kg
No more time lost to look for tools or to sort them. Keep workbench clear. Very useful everywhere in workshop.
Modèle “MAJOR” 155
Modèle “CADET” 157

ALESOIRS ET FORETS
REAMERS AND DRILLS

44
ALESOIRS A MAIN HELICOIDAUX A.R.S. Disponibles en Ø 9 – 9,5 – 16 – 16,1 – 16,2 – 16,5 – 22,1 – 22,2 et tous diamètres pour tubes de selle de 25 à 27,5 sur demande par 1/10 de mm.
Spécifier le Ø désiré.
H.S.S. HELICAL CUT HAND REAMERS. Available in Ø 9 – 9,5 – 16 – 16,1 – 16,2 – 16,5 – 22,1 – 22,2 and all diameters for seat tubes from 25 to 27,5 on request.

44 CM
ALESOIRS “MACHINE” HELICOIDAUX A.R.S. Queue CM2 pour utilisation sur perceuse (COUPE A DROITE) ou sur machine “MONDIALE 77” (COUPE A GAUCHE).
Ø 16,1 – COUPE DROITE OU GAUCHE (à spécifier).
Ø 16,2 – COUPE DROITE OU GAUCHE (à spécifier).
Ø 22,1 – COUPE A GAUCHE UNIQUEMENT.
Ø 22,2 – COUPE A GAUCHE UNIQUEMENT.
SPECIAL POUR MACHINE MONDIALE N° 77.
H.S.S. HELICAL CUT MACHINE REAMERS with n° 2 Morse taper-shank.
Ø 16,1 – RIGHT OR LEFT CUTTING (to specify).
Ø 16,2 – RIGHT OR LEFT CUTTING (to specify).
Ø 22,1 – ONLY LEFT CUTTING, usable on “Mondial Machine” n° 77.
Ø 22,2 – ONLY LEFT CUTTING, usable on “Mondial Machine” n° 77.

[VAR’s “FIXOUTI” magnetic tool racks in three sizes (155, 156 and 157), drawn holding tools, and the start of the reamers and drills section: helical hand reamers (44) and helical machine reamers (44 CM). The MAJOR rack is drawn with a hammer, snips, bolt cutters and a pipe wrench and the CADET rack with pliers, wrenches and a screwdriver; the reamers are marked VAR in the drawings and the reamer entries sit on light blue panels.]

— Page 60 —
44 FP
ALESOIRS A MAIN “FAÇON PARIS” à dos plein A.R.S. Taille droite. Disponibles en tous diamètres de 6 à 30 mm.
Livrables en Ø 22,1 et 22,2 pour guidons.
H.S.S. STRAIGHT BLADE HAND REAMERS. All sizes in stock from Ø 6 to 30 mm. Available in Ø 22,1 and 22,2 for handlebars.
HANDREIBAHLEN mit vollem Rücken. HSS. Rechtsschnitt. Vorrätig in allen Durchmessern von 6 bis 30 mm um 1 mm steigend.

46
FORETS CYLINDRIQUES A.R.S. Toutes dimensions en stock par 5/10 de mm.
H.S.S. TWIST DRILLS. All metric sizes in stock.

45 TS
ALESOIR EXPANSIBLE A LAMES RAPPORTEES SPECIAL POUR L’ALESAGE DES TUBES DE TIGE DE SELLE. Réglable, convient pour l’alésage de tubes de Ø 24 à Ø 27,5.
Poids : 0,500 kg
INSERTED BLADE EXPANDING REAMER. For saddle tubing from 24 to 27,5 bore.
Weight : 0,500 kg

44 CMP
ALESOIRS “MACHINE” HELICOIDAUX A.R.S. Spécialement conçus POUR L’ALESAGE DES TUBES DE SELLE SUR MACHINE “MONDIALE 77”. Queue CM2. COUPE A GAUCHE avec pilote en bout. Tous diamètres de 25 à 27,5 par 1/10 de mm.
H.S.S. SEAT TUBE HELICAL REAMERS LEFT CUTTING. Usable on “Mondial Machine” n° 77. With guide on tip n° 2.Morse taper shank. All diameters from 25 to 27,5 mm on request.

[VAR’s straight blade “Façon Paris” hand reamers (44 FP), twist drills (46), inserted blade expanding reamer for seat tubes (45 TS) and helical seat tube machine reamers (44 CMP). The expanding reamer is drawn in blue under a tap wrench above a seat lug, and the reamers are marked VAR in the drawings; the German line above gives a 1 mm size step that the French and English leave out, and the reverse page shows faintly through the blue panel.]

— Page 61 —
46 PER
46 PGR
COFFRET PLIANT, tôle laquée, garni forets.
46 PER – Garni de 19 forets A.R.S. de 1 à 10 mm par 5/10.
46 PGR – Garni de 25 forets A.R.S. de 1 à 13 mm par 5/10.
46 PER – DRILL-BOX with 19 H.S.S. drills from 1 to 10 mm.
46 PGR – DRILL-BOX with 25 H.S.S. drills from 1 to 13 mm.

FILIERES ET PORTE-FILIERES
DIES AND DIE STOCKS

39
FILIERES RONDES EXTENSIBLES A.F.S.
Ø 25,4 DROITE : 3 × 60 – 4 × 75 – 5 × 60 – 5 × 75 – 5 × 80 – 5 × 90 – 5 × 100 – 6 × 100 – 6 × 125 – 7 × 100 – 7 × 125 – 8 × 100 – 8 × 125 – 8,5 × 100 – 9 × 100 – 9,5 × 100 – 9 × 125 – 10 × 100 – 10 × 125 – 10 × 150 – 11 × 100 – 12 × 175.
Ø 25,4 GAUCHE : 10 × 100 – 11 × 100.
FILIERES pour DIRECTION A.R.S.
Ø 50,8 : 25 × 100 (dimension française) – 25,4 × 24 (dimension anglaise et italienne).
FILIERES pour MOYEUX A.F.S.
Ø 60 : Spéciales pour porte-filières réf. 40 M : 34,7 × 100 (dimension française) – 1″ 3/8 × 24 (dimension anglaise et italienne).
CAST STEEL DIES
OUTSIDE DIAMETER 25,4 : right cutting. All French sizes.
OUTSIDE DIAMETER 25,4 : left cutting.
Ø 10 × 100 – 11 × 100.
H.S.S. FORK COLUMN DIES.
OUTSIDE DIAMETER 50,8 : 25 × 100 (French size).
1″ × 24 (English size).
HUB DIES CAST STEEL.
OUTSIDE DIAMETER 60 : 34,7 × 100 (French size).
1″ 3/8 × 24 (English size).
Aussendurchmesser 50,8 mm : 25 × 100 – 25,4 × 105 (1″ × 24) Rechtsgewinde.
TERRAJAS PARA CARRETES A.S.R.

39 B
FILIERES RONDES pour RAYONS. Acier rapide. Diamètre extérieur 25. Utilisables porte-filière N° 40/1.
Jauge de Paris : 13, 15, 16, 17, 18, 19, 20 et 21 au choix.
H.S.S. FRENCH SPOKE DIES. outside diameter 25 mm. All French gauges.
Usable on die stock N° 40/1.

40
PORTE-FILIERES pour filières rondes extensibles.
40/1 – Cage Ø 25,4. Long. : 230 mm. Poids : 0,160 kg
40/2 – Cage Ø 39,6. Long. : 420 mm. Poids : 0,700 kg
DIE STOCKS
40/1 – Ø 1″. Weight : 0,160 kg
40/2 – Ø 1 9/16″. Weight : 0,700 kg

[VAR’s folding drill boxes (46 PER, 46 PGR), expanding round dies (39), spoke dies (39 B) and die stock (40), each drawn alone. The page opens the dies and die stocks section; the drill stand inside the box and both dies are marked VAR in the drawings. The German line and the Spanish heading above are given because their pitch figure and hub die material differ from the French and English.]

— Page 62 —
TARAUDS ET PORTE-TARAUDS
TAPS AND TAP STOCKS

42 B
PORTE-TARAUDS DE PEDALIER A MAIN. Utilise les tarauds réf. 42.
BOTTOM BRACKET TAP WRENCH with pilot . To be used with N° 42 tap.

41
JEUX de 2 TARAUDS (intermédiaire et finition)
41 D – 3 × 60 – 4 × 75 – 4 × 100 – 5 × 80 – 5 × 90 – 5 × 100 – 6 × 100 – 6 × 125 – 7 × 100 – 8 × 125 – 8,5 × 100 – 9 × 100 – 9 × 125 – 9,5 × 100 – 10 × 100 – 10 × 125 – 10 × 150 – 11 × 100 – 12 × 175 PAS A DROITE.
41 MA – Jeux de 2 tarauds pour manivelles (1 gauche – 1 droit). Ø 14 × 125 (pas français) – 9/16 × 20 et 1/2 × 20 (pas anglais).
41 C – Taraud seul. Ø 3 × 50 pour pattes de fourche CAMPAGNOLO.
SET OF TWO CAST STEEL TAPS (Starting and finishing).
41 D – RIGHT CUTTING. All French
41 MA – CAST STEEL CRANK TAPS. Set of two LH and RH. Ø 14 × 125 (French size) – 9/16 × 20 and 1/2 × 20 (English size).
41 C – TAP Ø 3 × 50 for CAMPAGNOLO rear fork ends.

43
PORTE-TARAUDS EXTENSIBLES dit “TOURNE A GAUCHE”.
Réf. | Capacité/tar. | Carré | Longueur | Poids
| | | mm | kg
43/1 | 1 à 6 | 2 à 5 | 180 | 0,100
43/2 | 4 à 12 | 3 à 8 | 280 | 0,350
43/3 | 5 à 16 | 4 à 10 | 310 | 0,450
43/4 | 6 à 20 | 4,5 à 12 | 380 | 0,720
43/5 | 9 à 26 | 6 à 16 | 500 | 1,250
43/6 | 15 à 40 | 8 à 26 | 750 | 3,200
ADJUSTABLE TAP WRENCH.
43/1 – For diameter taps from 2 to 6 – Length 7 3/32 in.
43/2 – For diameter taps from 4 to 12 – Length 11 in.
43/3 – For diameter taps from 5 to 16 – Length 12 1/4 in.
43/4 – For diameter taps from 6 to 20 – Length 15 in.
43/5 – For diameter taps from 9 to 26 – Length 20 in.
43/6 – For diameter taps from 15 to 40 – Length 29 1/2 in.

42
TARAUD DE PEDALIER A.R.S. Coupe alternée “Echolée”. S’utilise sur porte-tarauds N° 42 B “A MAIN” ou N° 77/6 Machine “Mondiale 77”.
Dimensions à choisir : 34,8 × 100 — 34,9 × 100 — 35 × 100 — 35,1 × 100 — 35,15 × 100 — 35,5 × 100 — 36 × 100 PAS A DROITE — 35 × 100 PAS A GAUCHE — 34,85 × 24 DROIT (ANGLAIS) — 34,85 × 24 GAUCHE (ANGLAIS) – 36 × 24 DROIT (ITALIEN).
BOTTOM BRACKET TAP H.S.S. Sizes to choice 35 × 100 RIGHT – 35 × 100 LEFT (French size) – 1.370 in. × 24 RIGHT – 1.370 in. × 24 LEFT (English size)
36 × 24 (Italian size).
Weight : 0,110 kg
HSS. Für Gewindebohrerhalter Nr. 42 B, Nr. 380 und Nr. 77/6. Bohrungsdurchmesser 18 mm.

[VAR’s hand bottom bracket tap wrench with pilot (42 B), sets of two taps and crank taps (41), adjustable tap wrenches (43) and alternate cut bottom bracket tap (42), each drawn alone. The two crank taps are marked 14 125 with D and G, and the pilot wrench and the bottom bracket tap VAR, in the drawings; the German line above is given because it names a tap holder (380) and a bore that the French and English do not.]

— Page 63 —
[The catalog’s printed pages 68 and 69 are not in this copy, by its contents page; this is page 70.]

376
SUPPORT-MONTAGE D’ETABLI pour le blocage des cuvettes fixes de pédaliers. Cet appareil s’utilise avec le bloque-cuvette Réf. 30. Le blocage ainsi obtenu est très rapide, le cadre étant lancé à la main.
376/N – Support seul. Poids : 4 kg
376/C – Complet avec bloque-cuvette Réf. 30. Poids : 5,200 kg
BENCH BOTTOM BRACKET ASSEMBLING TOOL for flanged cups.
376/N – Bench holder only. Weight : 4 kg
376/C – Complete with B.B. tool N° 30. (Page 17). Weight : 5,200 kg

297
Machine a graver. Type 110 ou 220 volts alternatif. Permet de graver tous les métaux ainsi que le verre. Livrée en coffret plastique et 10 pointes de rechange et une pointe v.d.a. pour acier traité et verre.
Poids : 0,600 kg
ENGRAVING MACHINE. 110 or 220 v. AC. Convenient for engraving on all metals and on glass. Comes in a plastic box, with 10 replacement needles and 1 special needle for hardened steel or glass.
Weight : 0,600 kg

297 bis
CRAYON A ARC ELECTRIQUE. Type 110 ou 220 volts alternatif. Permet de marquer toutes les pièces métalliques trempées d’une façon indélebile. Livré avec transformateur forme pupitre donnant 6, 12, 15 volts au secondaire selon le trait que l’on désire obtenir. Maniement très aisé.
Poids : 1,600 kg
ELECTRICAL ARC PENCIL. 110 or 220 v. AC. Permits ineffaceable engraving even on hardened metal. Does not stick to metal. Supplied with a pulpit.shaped step-down transformer of 6, 12 or 15 v. for different thickness of lines and with 3 special alloy needles. Easy to use.
Weight : 1,600 kg

216
ETAU PARALLELE D’ETABLI TOUT ACIER.
2 modèles : base fixe ou base tournante.
Larg. des mâchoires 100 mm – Poids fixe 6 kg – Poids tournant 7 kg
Larg. des mâchoires 125 mm – Poids fixe 14 kg – Poids tournant 17 kg
Larg. des mâchoires 150 mm – Poids fixe 15 kg – Poids tournant 18 kg
BENCH VISE “ETCA”. All steel.
Width of jaws 100 mm – Weight fixed 6 kg – Swivel base 7 kg
Width of jaws 125 mm – Weight fixed 14 kg – Swivel base 17 kg
Width of jaws 150 mm – Weight fixed 15 kg – Swivel base 18 kg

[VAR’s bench bottom bracket assembling tool for fixed cups (376), engraving machine (297), electric arc pencil with its transformer (297 bis) and ETCA parallel bench vise (216), each drawn alone. The bench holder is drawn bolted to a bench with the cup tool exploded in front of it, the tool marked “VAR 30NM” and the holder, cup adapter and engraving machine marked VAR; the two engraving tools sit on light blue panels and the page has no section head.]

— Page 64 —
198
JEUX DE LETTRES A FRAPPER pour plaques d’identité.
Poids : 1,350 kg
198/2 – Hauteur 2 mm.
198/3 – Hauteur 3 mm.
198/5 – Hauteur 5 mm.
SET OF LETTERING STAMPS. Weight : 1,350 kg
198/2 – Height 2 mm.
198/3 – Height 3 mm.
198/5 – Height 5 mm.
SCHLAGBUCHSTABEN. Alphabet von 26 Buchstaben.

199
JEUX DE CHIFFRES A FRAPPER pour plaques d’identité. Poids : 0,500 kg
199/2 – Hauteur 2,5 mm.
199/3 – Hauteur 3 mm.
199/5 – Hauteur 5 mm.
SET OF NUMBERING STAMPS.
Weight : 0,500 kg
199/2 – Height 2,5 mm.
199/3 – Height 3 mm.
199/5 – Height 5 mm.
SCHLAGZAHLEN. Satz von 9 Zahlen.
199/2 – Altura 2 mm.

OUTILLAGES CYCLE “MADE IN U.S.A.”
BIKE TOOLS “MADE IN U.S.A.”

SD 1
TOURNEVIS POUR SERRAGE POIGNEES DE FREINS SUR GUIDONS.
Lame chromée, poignée plastifiée. Poids : 80 g
T-HANDLED BRAKE LEVER SCREWDRIVER.
Comfortable handle design. Chrome plated blade. Weight : 10/2 lbs
Gewicht : 90 g

SPW 1
CLE POUR REGLAGE DE TIGE DE SELLE “CAMPAGNOLO”.
Spécialement étudiée pour atteindre les écrous difficiles d’accès. Poids : 75 g
CAMPI-TYPE SEAT POST WRENCH.
Designed to reach under those hard-to get-at bolts and nuts under a saddle using a campi-type seat post. 12-point box wrench. Weight : 10/2 lbs

WAG 1
COMPARATEUR DE CENTRAGE DE ROUES.
Permet de contrôler le parfait centrage d’une roue. Poids : 340 g
WHEEL ALIGNING GAUGE.
Quick, easy way to check offset or rear hubs on 5 and 10 speed bikes. Use on any size wheel.
Weight : 1 lbs

[VAR’s sets of lettering (198) and numbering (199) stamps, then the first of the “Made in U.S.A.” bike tools: a T-handled brake lever screwdriver (SD 1), a seat post wrench for Campagnolo pillars (SPW 1) and a wheel aligning gauge (WAG 1). The two stamps are marked VAR in the drawings and the gauge is drawn across a wheel rim over its hub; the German and Spanish lines above are given for the figures they add or change (26 letters, nine numerals, a 2 mm height and a 90 g weight).]

— Page 65 —
PRS 2
PIED DE MONTAGE “VELO” A DEUX POSITIONS DE TRAVAIL GRANDE STABILITE AU SOL.
Hauteur réglable, TOURNANT avec arrêt à la position voulue. Entièrement chromé. Mise en place instantanée de la bicyclette ou du cadre. Fixation rapide et énergique par mâchoire réglable. Protection de l’émail par plastification de la mâchoire en contact avec le cadre. GRANDE ROBUSTESSE, entièrement construit en tubes d’acier.
Poids : 75 kg
THE PARK DOUBLE ARM REPAIR STAND SOLID – STABLE – PROFESSIONAL.
Adjustable height. Positions a bike exactly where you want it. Two clamps for speed and efficiency. Saves space. Workson one side or two. Rotates 360° to accomodate those “quickie” repair jobs. Adjustable to any size frame. Holds tight. Chrome plated. Rugged construction.
Weight : 170 lbs

PRS 3
PIED DE MONTAGE “VELO” A UNE POSITION DE TRAVAIL GRANDE STABILITE AU SOL.
Mêmes caractéristiques que le modèle n° PRS 2. Poids : 45 kg
THE PARK DELUXE MODEL SINGLE ARM REPAIR STAND.
Easy fingertip adjustment for various frame sizes. Adjustable height. Full 360° rotation. Chrome plated heavy vinyl coating. Large work tray. Heavy steel base. Solid, stable.
Weight : 98 lbs

[Park double arm (PRS 2) and deluxe single arm (PRS 3) repair stands, the first on a round floor plate holding a whole bicycle by its top tube, the second on a square plate holding a bare frame. Both stands have a work tray on the column; the PRS 2 drawing sits on a light blue panel through which the reverse page shows faintly.]

— Page 66 —
CCW 1
CLE “UNIVERSELLE” POUR DEMONTAGE ECROUS D’EXTREMITE D’AXE DE PEDALIERS.
Trois dimensions 14, 15, 16 mm, clé mâle de 5 mm et tournevis pour démontage de tous écrous de bouts d’axes de pédaliers et de cache-poussières.
Poids : 175 g
“UNIVERSAL” COTTERLESS CRANK WRENCH.
One of three box wrenches (14, 15 or 16 mm) fits mounting bolts on all brands of cotterless cranks. 5 mm allen wrench and screwdriver removes any dustcap. Heat-treated alloy steel. Weight : 10/3 lbs

CCP 1
EXTRACTEUR DOUBLE DE MANIVELLES.
Convient pour manivelles européennes et japonaises. Acier traité. Manche recouvert de plastique. Poids : 110 g
“UNIVERSAL” COTTERLESS CRANK PULLER.
Double ended puller nut fits all cranks. Long, vinyl covered handle. Heat-treated alloy steel. Weight : 10/3 lbs

CC SET
JEU DE CLE ET EXTRACTEUR DE MANIVELLES.
Pour tout types de manivelles. Composé d’une clé CCW 1 et d’un extracteur CCP 1. Poids : 285 g
SET OF COTTERLESS CRANK TOOLS.
(1 n° CCW 1 and 1 n° CCP 1). Weight : 10/6 lbs

CT 2
PINCE A DERIVER LES CHAINES CYCLES de 2,38 et 3,17.
Pratique, rapide.
CT 2/1 – Poinçon interchangeable. Poids : 715 g
PLIER TYPE CHAIN TOOL.
Fast, easy removal or repair of chain. Removes even the toughest rivets. Replaceable hardened pin works on all 1/2″ pitch chains. Weight : 2 lbs

[VAR’s “Universal” cotterless crank wrench (CCW 1), double ended crank puller (CCP 1), the set of both (CC SET) and plier type chain tool (CT 2). The wrench and the blue handled puller are drawn at work on the crank of a double chainset and the chain tool with blue handles is drawn on a length of chain; the puller and chain tool sit on light blue panels.]

— Page 67 —
BT 2
PINCE “TIRE-CABLES”.
Evite l’utilisation de pinces pour la tension des câbles. Indispensable pour freins à tirage central, latéral, etc. . .
Poids : 95 g
FOURTH HAND BRAKE TOOL.
Special usage : Pulls cables tight without using pliers. Especially useful on center pull brakes. Weight : 10/2 lbs

BT 1
SERRE-PATINS.
La troisième main indispensable pour rapprocher les patins de freins pendant le réglage du câble. Réglage instantané de serrage.
Poids : 75 g
THIRD HAND BRAKE TOOL.
Special usage : to hold caliper brake against rim while attaching brake cable.
Weight : 10/2 lbs

SW 5
JEU DE 4 CLES A RAYONS DE CYCLES.
Dimensions : 3,4 mm – 3,55 mm – 3,95 mm – 4,95 mm. Vendu exclusivement par jeu.
Poids : 70 g le jeu
COMPLETE SET OF 4 SPOKE WRENCHES.
Fits : 80 gauge Union & Torrington, 80 gauge Japanese, 105 gauge and 120 gauge.
Weight : 1 lbs

FFG 1
OUTILLAGE DE GRANDE PRECISION POUR REDRESSER ET ALIGNER LES PATTES DE FOURCHES AVANT ET ARRIERE DE CADRES.
La jauge donne la largeur exacte de patte correspondant au moyeu utilisé.
Poids : 1,650 kg
FRAME AND FORK END ALIGNMENT GAUGE SET.
Alignment gauge quickly shows whether fork ends (front or rear) are parallel.
Weight : 3 lbs

[VAR’s cable pulling pliers (BT 2) and brake shoe clamp (BT 1), each drawn on a caliper brake, a set of four spoke wrenches (SW 5) and the fork end alignment gauge set (FFG 1), drawn between a pair of rear fork ends with its horseshoe gauge. The text is set in French, English, German and Spanish; faint lettering from the other side of the leaf shows through the light blue panels behind the BT 1 and SW 5 drawings.]

— Page 68 —
BCE 2
PINCE POUR COLLIER DE POIGNEE DE FREINS.
Rapide, facile d’emploi, permet de monter aisément les freins sur les guidons. Chromée et bras plastifiés.
Poids : 105 g
BRAKE LEVER CLAMP EXPANDER.
Quick, easy to use. “Rounds out” clamps when installing new brake levers. Chrome plated and vinyl coated.
Weight : 10/3 lbs

CT 1
DERIVE-CHAINES VELO “ATELIER”
Pour chaînes vélo de 2,38 et 3,17 mm.
CT 1/1 – Poinçon interchangeable.
Poids : 200 g
SCREW TYPE CHAIN TOOL.
Powerful action. Ruggedly construction. Built-in gauge to show how far rivet is pushed out. Replaceable, hardened pin. Vinylcoated handle for comfort. Fits most bike chains.
Weight : 1/2 lbs

CR 2
CHASSE-CLAVETTES DE MANIVELLES DE GRANDE PUISSANCE.
Extrait les clavettes les plus résistantes. Simple, solide. Acier traité.
Poids : 920 g
CRANK COTTER REMOVER.
Remove stubborn cotters without damage. Use it to remove all tapered cotters. Use it to reset cotters. Heat-treated alloy steel.
Weight : 2 lbs

FFS 1
DEGAUCHISSEUR DE CADRES ET DE FOURCHES.
Long levier permettant un travail en force. Crochet ouvert coulissant s’adaptant aussi bien à la fourche qu’au cadre. Crochet et point d’appui recouvert de plastique pour la protection de l’émail. Complètement idéal de l’étau à fourche FT1.
Poids : 1,100 kg
FRAME AND FORK STRAIGHTENER.
Pulling hook slides for long or short pulls. Open hook design permits use on frames or forks. Padding on hook and pressure pad protects painted finishes. Ideal companion for FT1 fork clamp which holds fork stem securely while straightening.
Weight : 3 lbs

902 B
JEU de 2
CROCHETS POUR SUSPENDRE LES BICYCLETTES PROTECTION PLASTIQUE.
Présenté sous emballage “SKIN-PACK” de 2 crochets.
Poids : 160 g le jeu
BIKE STORAGE HOOKS.
2 on each card. Heavy vinyl coated. Cadmium plated. Each hook holds 200 pounds. Use space now wasted.
Weight : 100/40 lbs

[VAR’s brake lever clamp expander pliers (BCE 2), screw chain tool (CT 1), crank cotter remover (CR 2), frame and fork straightener (FFS 1) and a pair of bike storage hooks (902 B). The straightener is drawn on a front fork and one hook is shown holding a wheel rim; the text is set in French, English, German and Spanish, and faint lettering from the other side of the leaf shows through the light blue panels behind the CT 1 drawing and the hooks.]

— Page 69 —
CONDITIONS GÉNÉRALES DE VENTE
TOUTE COMMANDE NON CONFIRMEE PAR ECRIT NE SERA PAS ENREGISTREE.
COMMANDES. – Afin d’éviter toute erreur il est recommandé de bien porter sur les bons de commandes le numéro de référence ainsi que la désignation exacte de l’article désiré.
En cas de réclamation de commande, prière de bien rappeler le numéro d’enregistrement figurant sur notre accusé de réception de commande.
EXECUTION ET LIVRAISON – Les délais de livraison sont donnés à titre indicatif et ne constituent pas un engagement contractuel.
En cas de commande, les dates fixées s’entendent départ de nos usines ou dépôts.
Elles peuvent être reportées si, du fait de l’acheteur, un retard intervient dans la fourniture des éléments nécessaires à la mise en œuvre.
Un retard, la non-conformité d’une livraison, la non-exécution, partielle ou totale d’une commande ne peuvent donner droit à indemnité ou pénalité.
PRIX – Les prix de nos offres et tarifs sont sans engagement et nos devis sont établis pour une fabrication continue de la quantité de pièces indiquées dans la proposition.
Conformément aux usages, nous nous réservons la faculté de modifier nos prix à tout moment en fonction de l’évolution des coûts de fabrication ou des conditions économiques.
EMBALLAGE & TRANSPORT – Nos marchandises voyagent aux frais, risques et périls de l’acheteur, et par conséquent la livraison est réputée effectuée à la remise du matériel au transporteur ou à l’avis de mise à disposition.
ANNULATION DE COMMANDES ET RETOURS DE MARCHANDISES – Toute commande est considérée comme ferme et irrévocable et toute demande d’annulation ou de retour de marchandises doit être soumise à notre accord préalable et écrit.
Même dans ce cas les frais engagés demeurent à la charge de l’acheteur et les acomptes versés nous sont acquis à titre de dommages-intérêts forfaitaires.
Sauf erreur de notre part un ABATTEMENT de 10 % sera appliqué sur les retours effectués FRANCO A NOTRE ADRESSE dans le mois de la livraison.
Passé ce délai d’un mois, AUCUN RETOUR NE SERA ACCEPTE. TOUTES CONTESTATIONS SUR L’INTERPRETATION OU L’EXECUTION DE LA VENTE RESSORTIRAIENT DU TRIBUNAL DE COMMERCE DE PARIS auquel les parties attribuent compétence.
La prise de possession de nos marchandises comporte implicitement l’acceptation de nos conditions générales de vente.
GARANTIE – Toutes nos fabrications sont garanties contre tous vices de construction et de matières premières à l’exception des outils de coupe : alésoirs, forets, filières, tarauds, fraises. Tout article présumé défectueux devra nous être soumis au préalable pour examen. La garantie sera accordée pendant une année à partir de la date de la facture si la marchandise n’a pas fait l’objet d’une mauvaise utilisation ou subit une modification quelconque non approuvée par nos services techniques.
La garantie est strictement limitée au remplacement gratuit de l’article reconnu défectueux et ne peut en aucun cas donner lieu à une indemnité quelconque.

CONDITIONS OF BUSINESS
GIVE FULL INFORMATION. — When ordering, and to avoid errors, please give use for each item, number and specification found in this catalogue.
All orders are subject to acceptance. Please refer to acknowledgement number in all communication
DELIVERY. — The approximate time-limit for delivery is given without any obligation on our part. Transportation is made at buyer’s risk and peril.
If desired we may care for insurance.
PRICES. — All our prices are subject to change without notice. Export cases are invoiced at cost price. Owing to great variety of value, weight, and bulkiness of our different articles, we cannot establish a FOB price list. But we shall submit you by return of post a FOB or CIF proforma invoice for all intended orders you will send us.
TERMS. — Our terms are payment against forwarding documents presented to a first class Bank in France.
GUARANTEE. — Our manufactures are guaranteed free from defects in materials and workmanship and for one year from the date of invoice. Free remplacement will be made only if the returned article is recognized by us to be defective ; our guarantee does not cover misuse or alteration of our tools. This guarantee is limited to the value of the defective article and in no case can be extended to other damages.
CLAIMS. — All claims for shortage or damage must be made within 10 day from receipt of merchandise.
LIEFERUNGS-UND ZAHLUNGSBEDINGUNGEN
Transportversicherung erfolgen von uns nur auf Wunsch und auf Kosten des Käufers.
PREISE. — Unsere Preise sind freibleibend und verstehen sich ausschliesslich Verpackung. Exportverpackung wird zu den festgesetzten Tagespreisen berechnet.
GARANTIE. — Wir übernehmen für unsere Erzeugnisse die gesetzliche Garantie, gerechnet vom Tage des Versandes ab unserem Werk in der Weise, das wir alle in dieser Zeit bei ordnungsgemässen Gebrauch infolge Konstructions- oder Arbeitsfehler defekt gewordenen Teile, unter Ausschluss des natürlichen Verschleisses, kostenlos reparieren und nötigenfalls ersetzen. Die Garantiepflicht erlischt, wenn Reparaturen und Veränderungen von anderer Seite als der liefernden Fabrik vorgenommen werden oder Ersatz einzelner. Teile durch Teile fremden Ursprungs erfolgte. Schäden welche durch unsachgemässe Behandlung, Unfall, Sturz oder Verschulden entstehen, sind von der Garantie ausgeschlossen.
Es unterliegt der Beurteilung der Fachleute im Werk, ab im Zinzelfalle vorgenannte Mängel vorliegen. Die Einsendung der bemängelten Stücke und die Zusendung der Ersatzlieferung geht auf Rechnung und Gefahr des Eigentümers. Gleichfalls gehen Aufwendungen an Arbeitslöhnen für Demontage und Montage sowie Reisespesen und dergl. in allen Fällen zu Lasten des Besitzers.
Alle weitergehenden Ansprüche wegen Mangel der Ware, insbesondere Wandlung, Minderung, Schadenersatz usw. sind ausgeschlossen.
BEANSTANDUNGEN wegen mangelhafter Lieferung oder Schäden können nur berücksichtigt werden wenn sie nur innerhalb 10 Tagen nach Wareneingang schriftlich erfolgen.

[VAR’s conditions of sale, printed in French, English and German under three blue headings inside a round-cornered frame. The German lines given above are only those that add terms the French and English do not state; its clauses on ordering, delivery times, f.o.b. and c.i.f. quotations and payment stay in the page image.]

— Page 70 (back cover) —
VAR
OUTILLAGE «CYCLES»
PARIS
MADE IN FRANCE
Bd St Martin
Place de la République
Bd J.Ferry
B du Temple
M OBERKAMPF
M PARMENTIER
Ave de la République
R. de la Folie Méricourt
Boulevard
Richard-Lenoir
R St Sébastien
VAR
R Pasteur
Ave Parmentier
R. St. Maur
R. St. Ambroise
M St AMBROISE
Bd. Voltaire
Bd. Beaumarchais
Place de la Bastille
Place de la Nation
VAR 6, rue Pasteur 75011 PARIS Tél. 700.01.16

[Back cover of the VAR tool catalog: the VAR oval emblem above a street map locating VAR in the rue Pasteur, between the Place de la République, the Place de la Bastille and the Place de la Nation. Metro stations are marked with a circled M, one-way streets with arrows and a church with a cross, and the address and telephone line runs in blue along the foot of the frame.]
